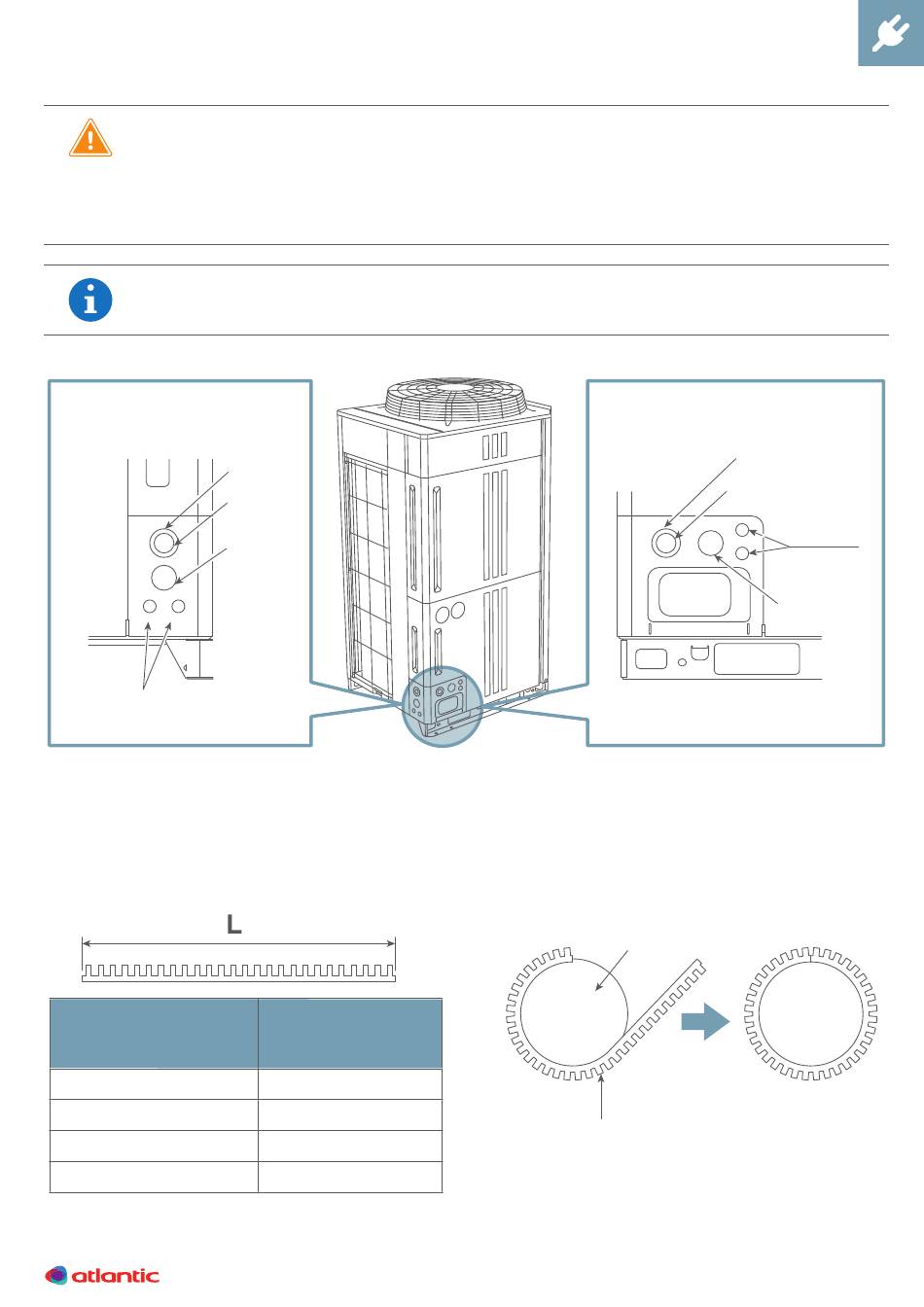

9.6. Ouverture des sorties pour les câbles électriques
• Faire attention à ne pas déformer ou endommager la façade pendant l'ouverture
des sorties pour les câbles.
•
Après leur ouverture, ébavurer les bords des sorties.
• De plus pour éviter la corrosion, il est recommandé d'appliquer une peinture anti-
rouille sur les bords des sorties.
• Les câbles peuvent être connectées vers deux directions, de face ou à gauche.
•
Les sorties sont prévues (tôles prédécoupées).

Vue de gauche

Ø 22,2
Longueur du passe fil
Diamètre (mm)
Ø 50
Ø 43,7
Ø 34,5
Ø 22,2
Ø 50
Ø 34,5
Ø 43,7
Dimension L
(mm)
147
130
100
60
Vue de face
Montage du passe fil
Trou
Passe-fil (accessoire)
Ø 50
Ø 34,5
Ø 22,2
Ø 43,7
Unité : mm
