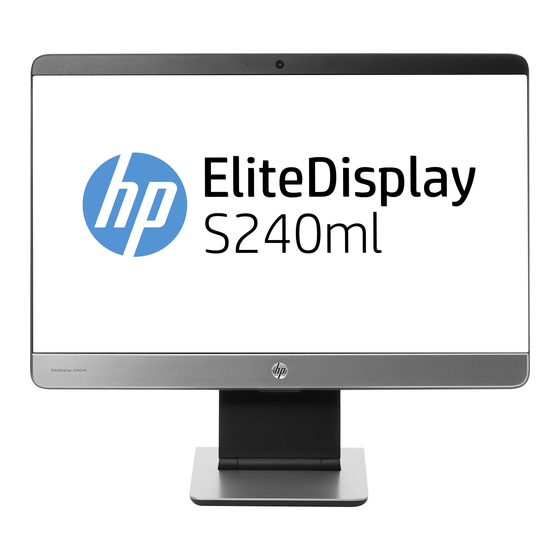

- Page 1 Ecran S240ml HP EliteDisplay Guide de l'utilisateur...
- Page 2 Microsoft et Windows sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ ou dans d’autres pays. Les garanties des produits et services HP sont exclusivement énoncées dans les déclarations de garantie expresses accompagnant ces produits et services.
-
Page 3: À Propos De Ce Guide
À propos de ce guide Dans ce guide vous trouverez des informations concernant les fonctions du moniteur, son installation, ainsi que des caractéristiques techniques. AVERTISSEMENT ! Ce symbole signale des instructions dont le non-respect pourrait entraîner des blessures ou la mort. ATTENTION : Ce symbole signale des instructions dont le non-respect pourrait entraîner des dommages pour le matériel ou la perte d'informations. - Page 4 À propos de ce guide...
-
Page 5: Table Des Matières
Ajustement de la hauteur ....................13 Composants de la face avant ......................14 Allumage du moniteur ........................15 Politique de HP concernant les rémanences d'image et les filigranes ..........16 Retrait du socle de l'écran ........................17 Montage du moniteur ......................19 Emplacement de l'étiquette de caractéristiques nominales ............... - Page 6 Reconnaissance des résolutions d'affichage préréglées ..............27 HP S240ml ......................... 28 Adaptateur secteur ..........................28 Entrée dans les modes utilisateur ...................... 29 Fonction d’économie d’énergie ......................29...
-
Page 7: Caractéristiques Du Produit
Caractéristiques du produit Ce moniteur est doté d’un affichage à cristaux liquides (LCD) à matrice active et à angle large. Voici quelques unes des caractéristiques du moniteur : ● Écran comportant une zone affichable en diagonale de 60,5 cm (23,8 pouces) avec une résolution de 1920 x 1080, avec prise en charge des résolutions inférieures;... - Page 8 électrique ● Les consignes de sécurité, les certifications et les avis de conformité de ce produit sont disponibles dans le Guide de référence des moniteurs LCD HP présent sur le disque fourni avec le moniteur Chapitre 1 Caractéristiques du produit...
-
Page 9: Configuration Et Utilisation Du Moniteur
Configuration et utilisation du moniteur Pour installer le moniteur, assurez-vous que le moniteur, l'ordinateur et ses périphériques ne sont pas sous tension et suivez les instructions ci-dessous. ATTENTION : L'écran est fragile. Évitez de toucher ou appliquer une pression sur l'écran ; cela peut causer des dommages. - Page 10 Faites pivoter la base du socle vers le haut afin que la partie inférieure plate de la colonne soit complètement insérée dans le creux du socle (2). Serrez la vis imperdable située sur le dessous de la base pour fixer la base à la colonne. Inclinez le cache de la base et insérez tout d'abord son bord dans la direction opposée au socle (1), puis pressez le cache vers le bas pour l'enclencher dans la base (2).
-
Page 11: Composants Arrière
Composants arrière Composant Description Prise casque Permet de raccorder un cordon de casque (non fourni) au moniteur. connecteur MHL/HDMI Connecte le câble MHL au moniteur. Peut également être utilisé pour connecter le câble HDMI au moniteur. Connecteur USB 3.0 (2) Permet de relier le câble USB ou un périphérique USB au moniteur. -
Page 12: Branchement Des Câbles
Branchement des câbles REMARQUE : Employez uniquement le(s) câble(s) vidéo fourni(s) avec ce moniteur. Le branchement des câbles peut être facilité en posant tout d'abord le moniteur, face vers le bas, sur une surface plane recouverte d'un chiffon sec et propre. Faites pivoter la partie inférieure du cache de câbles vers le haut (1), puis faites glisser la partie supérieure du cache (2) pour le retirer. - Page 13 En fonction de votre configuration, branchez le câble vidéo DisplayPort, VGA ou HDMI entre l'appareil source et le moniteur. REMARQUE : Le mode vidéo est déterminé par le câble vidéo utilisé. Les entrées recevant un signal vidéo valide sont détectées automatiquement par le minoteur. Vous pouvez sélectionner les entrées en appuyant sur la touche Entrée sur le panneau latéral, ou au moyen de la...
- Page 14 ● Pour un fonctionnement en mode VGA analogique, branchez une extrémité du câble VGA au connecteur VGA situé à l'arrière du moniteur, puis l'autre extrémité au connecteur VGA du dispositif d'entrée (câble fourni). Branchez le câble MHL fourni sur le connecteur MHL/HDMI situé sur le côté du moniteur et l'autre extrémité...
- Page 15 Branchez une extrémité du câble USB au connecteur USB situé à l'arrière de l'ordinateur, et l'autre extrémité au connecteur USB du moniteur. REMARQUE : Vous devez raccorder le câble USB entre l'ordinateur et le moniteur pour tirer partir de la webcam. Branchez un appareil USB au connecteur USB situé...
- Page 16 Branchez un cordon de casque audio sur la prise casque située sur le côté du moniteur. Branchez le câble audio fourni sur la prise d'entrée audio située à l'arrière du moniteur et son autre extrémité à la prise de sortie audio de votre dispositif d'entrée. Chapitre 2 Configuration et utilisation du moniteur...
- Page 17 Branchez le cordon d'alimentation sur le boitier d'alimentation (1), puis raccordez l'autre extrémité du cordon d'alimentation à une prise secteur (2). Branchez l’extrémité arrondie du cordon d’alimentation sur le connecteur d’alimentation situé à l’arrière du moniteur (3). AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels : Branchez le cordon d’alimentation sur une prise secteur facilement accessible à...
-
Page 18: Réglage Du Moniteur
Il contient également des informations importantes sur la sécurité électrique et mécanique. Le Guide de sécurité et ergonomie du poste de travail est en ligne sur le site internet HP à l'adresse http://www.hp.com/ergo. Chapitre 2 Configuration et utilisation du moniteur... -
Page 19: Réglage De L'inclinaison
Réglage de l’inclinaison Réglez l'inclinaison sur la position souhaitée. Pour régler l'inclinaison vers le haut, saisissez la partie supérieure du moniteur à deux mains et faites pivoter celui-ci vers le haut et vers l'avant. Pour régler l'inclinaison vers le bas, saisissez la partie supérieure du moniteur à deux mains et faites pivoter celui-ci vers l'arrière et vers le bas. -
Page 20: Composants De La Face Avant
Bouton Marche/Arrêt Allume ou éteint le moniteur. REMARQUE : Pour afficher le simulateur du menu d'affichage, rendez-vous sur la Bibliothèque multimédia traitant du Service de réparation pour les clients de HP : http://www.hp.com/go/sml. Chapitre 2 Configuration et utilisation du moniteur... -
Page 21: Allumage Du Moniteur
La rémanence d'image est un état qui peut se produire sur tous les écrans LCD. Les écrans présentant des dommages de type « image gravée » ne sont pas couverts par la garantie HP. REMARQUE : Si le bouton de mise sous tension ne réagit pas à... -
Page 22: Politique De Hp Concernant Les Rémanences D'image Et Les Filigranes
Les moniteurs utilisés 24 heures sur 24 et présentant de ce fait un dommage de rétention d'image ne seront pas couverts pas la garantie HP. Pour éviter tout dommage de rétention d'image, éteignez toujours le moniteur lorsqu'il n'est pas utilisé ou, si cela est pris en charge par votre système, utilisez le paramètre de gestion de l'alimentation pour éteindre l'affichage lorsque le système est en veille... -
Page 23: Retrait Du Socle De L'écran
Retrait du socle de l'écran Le moniteur peut être désolidarisé de son socle en vue de le fixer au mur, sur un bras pivotant ou un autre dispositif de fixation. ATTENTION : Avant de commencer à démonter le moniteur, assurez-vous que celui-ci est éteint et que les câbles d'alimentation et des signaux sont tous débranchés. - Page 24 Soulevez la base sur 45 degrés pour débloquer le socle (1), puis retirez le socle du moniteur (2). Chapitre 2 Configuration et utilisation du moniteur...
-
Page 25: Montage Du Moniteur
L’étiquette de caractéristiques nominales apposée sur le moniteur indique le numéro de pièce de rechange, le numéro du produit et le numéro de série. Ces numéros peuvent vous être utiles lorsque vous contactez HP à propos du moniteur. L'étiquette se situe sur le panneau arrière du moniteur, derrière le capot de câbles. -
Page 26: Installation D'un Verrou De Câble
Installation d'un verrou de câble Vous pouvez fixer le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez Chapitre 2 Configuration et utilisation du moniteur... -
Page 27: Utilisation De La Webcam
Utilisation de la webcam Installez le logiciel et les pilotes Cyberlink YouCam à partir du disque livré avec votre moniteur. Si vous ne possédez pas de lecteur de disque optique, vous pouvez vous rendre sur http:// www.cyberlink.com/prog/support/cs/index.do. Sélectionnez alors votre pays/région et téléchargez le logiciel YouCam. - Page 28 Avant de configurer la conversation vidéo : Téléchargez un programme de messagerie Internet ou d’appels vidéo. Assurez-vous que la personne que vous appelez dispose d’un logiciel compatible appels vidéo. Activez votre webcam comme périphérique vidéo par défaut. Ceci s'effectue habituellement par le biais de la configuration vidéo du menu Outils du logiciel que vous utilisez.
-
Page 29: Utilisation De Hp Myroom
Utilisation de HP MyRoom HP MyRoom est votre salle de réunion en ligne. Joindre des collègues de travail en « face to face » et utiliser des outils utiles. Installation de HP MyRoom à partir du disque Pour installer HP MyRoom : Insérez le disque fourni avec votre moniteur dans le lecteur multimédia de l'ordinateur. -
Page 30: Utilisation De L'interface Mobile Haute Définition (Mhl)
Utilisation de l'interface mobile haute définition (MHL) La technologie MHL sert à transmettre une image en miroir d'un smartphone ou d'une tablette relié(e) à l'ordinateur tout en rechargeant la batterie de l'appareil. Le smartphone ou la tablette doit être relié à... - Page 31 L'échelle des images et la résolution de l'écran sont déterminées par l'appareil mobile. Les images venant de certains périphériques mobiles sont mises à l'échelle pour remplir l'écran, tout en conservant leurs proportions d'origine. Si le câble MHL est déconnecté, le moniteur affiche une autre source vidéo active.
-
Page 32: Où Trouver Des Informations Supplémentaires
Où trouver des informations supplémentaires Guides de référence Veuillez vous référer au Guide de référence des moniteurs LCD HP inclus sur le CD, présent avec votre moniteur et obtenir des informations supplémentaires pour : ● Optimiser les performances du moniteur ●... -
Page 33: Annexe A Caractéristiques Techniques
Caractéristiques techniques REMARQUE : Toutes les spécifications sont les spécifications nominales fournies par le fabricant du composant ; les performances réelles peuvent être plus élevées ou plus faibles. HP S240ml Surface d'affichage Diagonale de 60,5 cm 23,8 pouces en diagonale Poids max. -
Page 34: Hp S240Ml
HP S240ml Tableau A-1 Modes pré-réglés en usine Pré- Format des pixels Fréquence Fréquence verticale réglé horizontale (kHz) (Hz) 640 × 480 31,469 59,940 720 × 400 31,469 70,087 800 × 600 37,879 60,317 1024 × 768 48,363 60,004 1280 × 720... -
Page 35: Entrée Dans Les Modes Utilisateur
Entrée dans les modes utilisateur Le signal du contrôleur vidéo peut parfois demander un mode qui n'a pas été pré-réglé, si : ● Vous n'utilisez pas une carte graphique standard. ● Vous n'utilisez pas un mode pré-réglé. Dans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD).
