CARACTERÍSTICAS / INSTALACIÓN Y CONEXIÓN
ES

DESTINO DE USO

• El receptor QCC-RCV WI/RF está destinado para controlar el color y el ajuste de la luminosidad de fuentes luminosas de
LED RGBW.
• El receptor QCC-RCV WI/RF debe utilizarse a temperatura regulada y ventilada, y debe limitarse su exposición a polvos y
humedad para prevenir incendios. No exponga esta unidad a la lluvia o humedad.
• El QCC-RCV WI/RF se debe usar como receptor para la señal RF de la interfaz usuario QCC-LCS TP RF.
• Otro uso se considera inadecuado y no previsto.
F
ANTES DE UTILIZAR EL PRODUCTO, LEA ATENTAMENTE EL PRESENTE MANUAL DE USO.
EN CASO DE DUDAS, CONTÁCTESE CON EL REVENDEDOR O EL SERVICIO AL CLIENTE DE QUICK
LA CONFECCIÓN CONTIENE: QCC-RCV WI/RF - condiciones de garantía - manual de instalación y uso.
ELEMENTOS TÉCNICOS Y DEFINICIONES
• sistema RGBW: en este manual específico se refiere a un sistema eléctrico de iluminación que consiste en el conjunto
de fuentes de luz de LED RGBW y dispositivos electrónicos para su mando y control.
• DMX512: protocolo de comunicación que transmite las instrucciones para controlar el sistema RGBW.
• RF 868MHz: estándar de comunicación en radiofrecuencia.
• WI FI: estándar de comunicación sin cables usada en muchos dispositivos móviles para identificar y usar redes
sin cables.

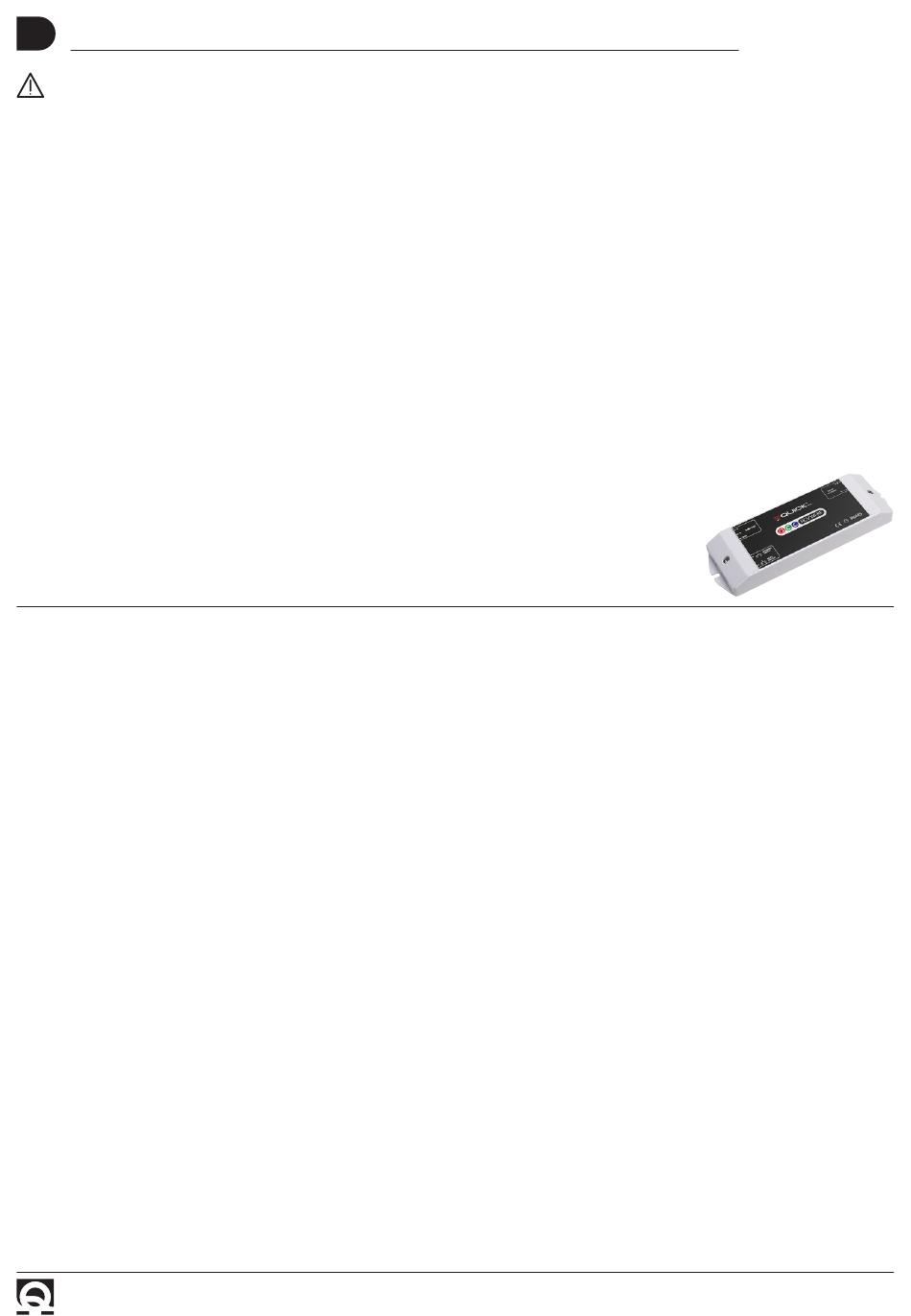

DESCRIPCIÓN DEL PRODUCTO
El receptor QCC-RCV WI/RF es un dispositivo del sistema QCC RGBW Quick que permite
recibir tanto un mando desde QCC-LCS TP RF en radiofrecuencia 868MHz o desde un smar-
tphone Android o IOS, mediante la aplicación correspondiente. El receptor QCC-RCV WI/RF
convierte los mandos en una señal DMX512, que se envía al QCC-PLT300.
INSTALACIÓN Y CONEXIÓN
• Interrumpa siempre la tensión de alimentación durante las operaciones de instalación y mantenimiento.
• Para la conexión del QCC-RCV WI/RF dentro del sistema QCC RGBW, consulte el esquema de la página 15 de este
manual.
• Las conexiones deben realizarse siguiendo los criterios de buena ejecución y eligiendo los cables de sección y tipología
correctas, adecuados para las conexiones y el ambiente de uso.
• Después de realizar las operaciones de instalación y mantenimiento, verifique la ejecución correcta del trabajo.
• Bei der Stromzufuhr MUSS DIE POLARITÄT BEACHTET WERDEN.
Instalación, bornes y cables
El cableado del aparato necesita algunos requisitos:
• Utilizar cables de sección comprendida entre 0,5mm
• Pelar 8 mm los cables para la inserción en el borne.
EMPAREJAR LA SEÑAL EN RADIOFRECUENCIA
Una vez instalados y cableados los dispositivos del sistema, se debe emparejar el receptor QCC-RCV WI/RF con los disposi-
tivos QCC-LCS TP RF que se deseen usar come mando para el sistema QCC RGBW Quick.
1) Presionar el botón LEARNING en el receptor QCC-RCV WI/RF. Se encenderá el indicador LED rojo.
2) Desde este momento se dispone de 5 segundos para tocar cualquier punto del panel de colores del QCC-LCS TP RF.
El indicador LED rojo parpadeará dos veces para confirmar el emparejamiento mando-receptor. Si el indicador LED rojo
no parpadea, se deberá presionar nuevamente el botón LEARNING.
3) Ahora se podrán enviar instrucciones en radiofrecuencia al receptor QCC-RCV WI/RF desde el QCC-LCS TP RF emparejado.
Para emparejar otros dispositivos QCC-LCS TP RF, repita el procedimiento indicado en los puntos 1, 2, 3 (hasta 8 QCC-LCS TP RF).
Se pueden anular los emparejamientos, restableciendo la configuración de fábrica del QCC-RCV WI/RF y manteniendo pre-
sionado LEARNING durante al menos 5 segundos.
USO DE LA APLICACIÓN WI-FI
El receptor QCC-RCV WI/RF puede recibir instrucciones mediante Wi-Fi a través de la aplicación gratuita EasyLighting
EasyLife para los sistemas operativos Android o IOS para dispositivos móviles.
Descargar e instalar la aplicación para Android o IOS según el sistema operativo de su dispositivo.
Activar la red Wi-Fi y conectarse a la red EasyLighting que se visualizará.
Para acceder a la red, ingresa la contraseña: 0123456789.
y 1,5mm .
2 2
14
