CARACTÉRISTIQUES / INSTALLATION ET CONNEXION
FR
CONDITIONS D'UTILISATION
• Le récepteur QCC-RCV WI/RF est destiné au contrôle de la couleur et au réglage de la luminosité de sources lumineuses
LED RGBW.
• Le récepteur QCC-RCV WI/RF doit être utilisé à température régulière et aérée et le moins possible exposé à la
poussière et à l'humidité, afin de prévenir d'éventuels incidents. Ne pas exposer cette unité à la pluie ou à l'humidité.
• Le QCC-RCV WI/RF doit être utilisé comme récepteur de signal RF de l'interface utilisateur QCC-LCS TP RF.
• Tout autre type d'utilisation est considéré impropre et non prévisible.
F
AVANT D'UTILISER L'APPAREIL, LIRE ATTENTIVEMENT LE MODE D'EMPLOI SUIVANT.
EN CAS DE DOUTE CONTACTER LE REVENDEUR OU LE SERVICE CLIENT QUICK
L'EMBALLAGE CONTIENT: QCC-RCV WI/RF - conditions de garantie - le mode d'installation et d'emploi.
ÉLÉMENTS TECHNIQUES ET DÉFINITIONS
• système RGBW: ce manuel se réfère spécifiquement à un système d'éclairage électrique composé de l'ensemble des
sources lumineuses LED RGBW et des dispositifs électroniques pour leur commande et leur contrôle.
• DMX512: protocole de communication qui transmet les instructions pour la gestion du système RGBW.
• RF 868MHz: norme de communication en fréquence radio.
• WI FI: norme de communication sans fil utilisé dans de nombreux appareils mobiles pour identifier et utiliser
les réseaux sans fil.

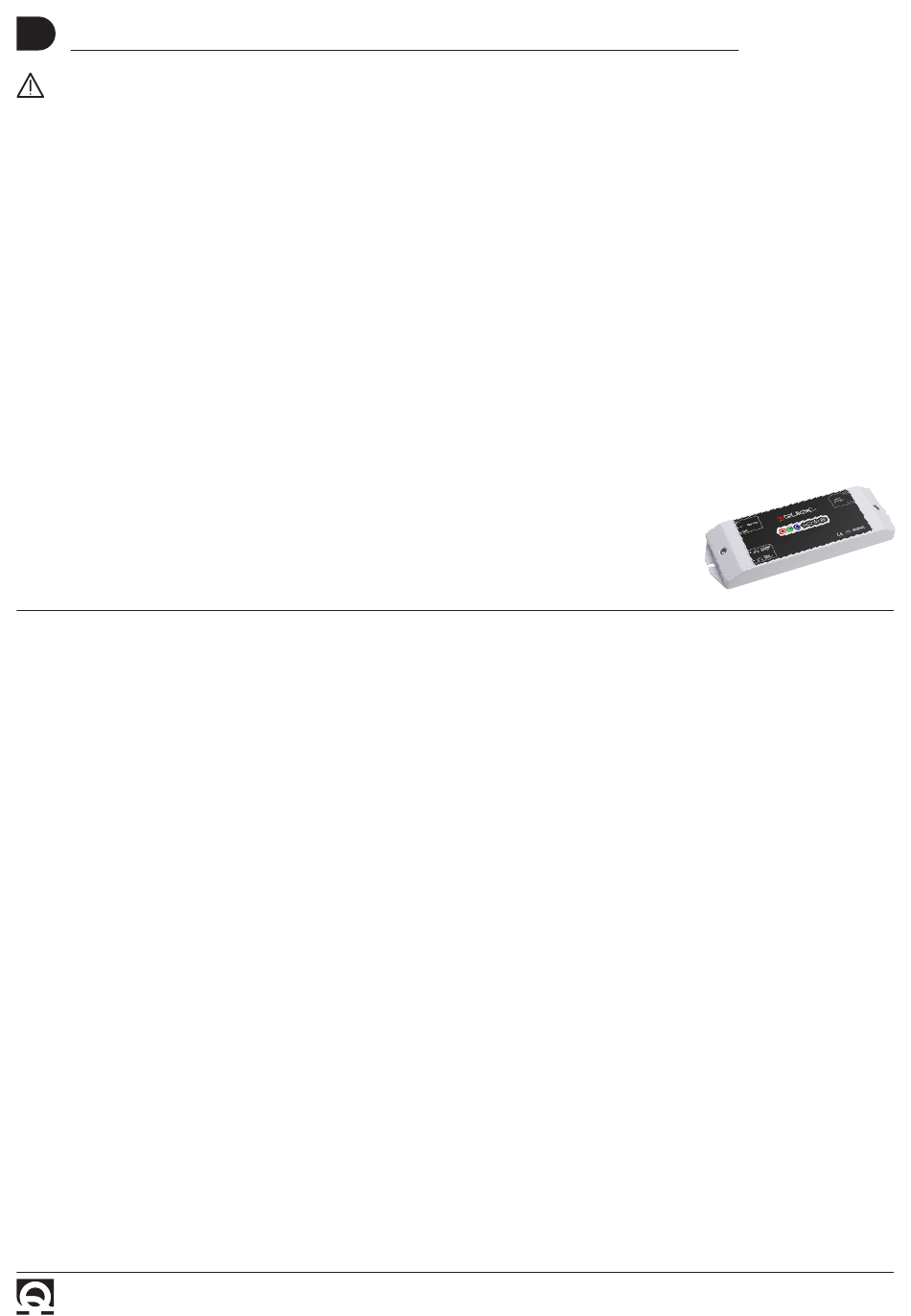

DESCRIPTION DU PRODUIT
Le récepteur QCC-RCV WI / RF est un dispositif du système QCC RGBW Quick qui permet de
recevoir, soit une commande de QCC LCS-TP RF dans la fréquence de 868 MHz, soit depuis
un smartphone Android ou iOS, via application. Le récepteur QCC-RCV WI/RF convertit les
commandes en un signal DMX512 pour l'envoyer à QCC-PLT300.
INSTALLATION ET CONNEXION
• Toujours interrompre la tension d'alimentation pendant les opérations d'installation et d'entretien.
• Pour le raccordement de QCC-RCV WI/RF dans le système QCC RGBW, se reporter au schéma de la page 11 du présent
manuel.
• Les connexions doivent être effectuées en suivant les critères de bonne exécution et en choisissant des câbles de
section et typologie adaptées, appropriés aux conditions et à l'environnement d'utilisation.
• Après avoir effectué les opérations d'installation ou d'entretien, vérifier l'exécution correcte du travail.
• Donner l'alimentation, ATTENTION À RESPECTER LA POLARITÉ.
Installation, bornes et câbles
Le câblage de l'appareil, nécessite quelques prescriptions:
• Cable size should range from 0.5 mm
• Peel off cables by 8 mm to add the terminal.
ASSOCIER LE SIGNAL À LA FRÉQUENCE RADIO
Après que les dispositifs du système aient été installés et câblés, il est nécessaire d'apparier le récepteur QCC-RCV WI/RF
aux dispositifs QCC-LCS TP RF que l'on veut utiliser comme commande pour le système QCC RGBW Quick.
1) Presser le bouton LEARNING sur le récepteur QCC-RCV WI/RF. Le voyant LED rouge s'allumera.
2) À partir de ce moment, on dispose de 5 secondes pour agir sur le QCC-LCS TP RF, en touchant un point quelconque du
tableau de couleur. Le voyant LED rouge clignotera deux fois pour confirmer l'appariement commande-récepteur. Si le
voyant LED rouge ne clignote pas, presser à nouveau le bouton LEARNING.
3) Il est maintenant possible d'envoyer des instructions par radiofréquence au récepteur QCC-RCV WI/RF depuis QCC LCS-
TP RF apparié.
Pour apparier d'autres dispositifs QCC-LCS TP RF répéter la procédure décrite aux points 1, 2, 3 (jusqu'à 8 QCC-LCS TP RF).
Il est possible d'annuler tout appariement en remettant le CCQ-RCV, WI/RF aux configurations d'usine en appuyant sur le
bouton LEARNING pendant au moins 5 secondes.
UTILISATION DE L'APPLICATION WI-FI
Le récepteur du QCC-RCV WI/RF peut recevoir des instructions par Wi-Fi à l'aide de l'application gratuite EasyLighting
EasyLife pour systèmes d'exploitation d'appareils mobiles Android ou IOS.
Télécharger et installer l'application pour Android ou IOS, selon le système d'exploitation de votre appareil.
Activer le réseau WI-FI et se connecter au réseau EasyLighting que vous voyez affiché.
Pour accéder au réseau, saisissez le mot de passe: 0123456789.
to 1.5 mm
.
2
2
10
QCC-RCV WI/RF - REV001D
.
®
QUICK SPA
