PRESENTATION
Le module ETHERNET permet la connexion des centrales Galaxy 8/18/60/128/500/504/512 sur un réseau LAN/WAN
(protocole TCP/IP). Il combine à la fois la fonction de transmetteur digital (vers une baie de télésurveillance) et la fonction
d'interface TCP/IP pour la télémaintenance.
Dans sa fonction de transmetteur digital, le module ETHERNET assure la transmission des événements de type alarmes
intrusion, alarmes technique, mises en et hors service,...vers une baie ou un PC de télésurveillance. Les protocoles disponibles
sont :
SIA (niveau 0 à 4)
Microtech (protocole propriétaire pour une utilisation avec le logiciel Alarm Monitoring)
Dans sa fonction d'interface TCP/IP, il permet la connexion entre une centrale Galaxy et un ordinateur distant type PC
équipé du logiciel Galaxy Gold. Le paramétrage ou une prise de contrôle de la centrale sont alors possibles à distance.
Chaque module Ethernet possède une adresse Ethernet ou MAC unique.
Borne libre de potentiel.
Raccorder les écrans ou les blindages
des câbles pour assurer la continuité.
COMPATIBILITE
Le module Ethernet est compatible avec :
toutes les centrales Galaxy 8, 18, 60, 128, 500, 504 et 512 équipées d'une Eprom version 4.22 ou supérieure.
les logiciels Galaxy Gold v6.26 ou supérieure et Alarm Monitoring v3.26 ou supérieure.
ADRESSAGE
Le module Ethernet est configuré par défaut, et ce n'est pas modifiable, à l'adresse clavier B (11 pour les centrales Galaxy
8/18/60 et 13 pour les centrales Galaxy 128/500/504/512). Dans le cas où un clavier possèderait l'adresse que va occuper
le module Ethernet, changer l'adresse du clavier en s'assurant que celle-ci est bien libre et valide.
INSTALLATION
Afin de faciliter sa fixation, le module Ethernet est livré avec 4 colonnettes plastiques à embase adhésive.
Le module Ethernet peut être installé à l'intérieur de la centrale Galaxy, d'un Smart RIO F ou dans un coffret indépendant
autoprotégé. L'installation doit être conforme aux exigences des normes électriques en vigueur et respecter les consignes
d'installation détaillées dans ce paragraphe.
Page 2
Module ETHERNET - E080
Connecteur usine
Ne pas utiliser.

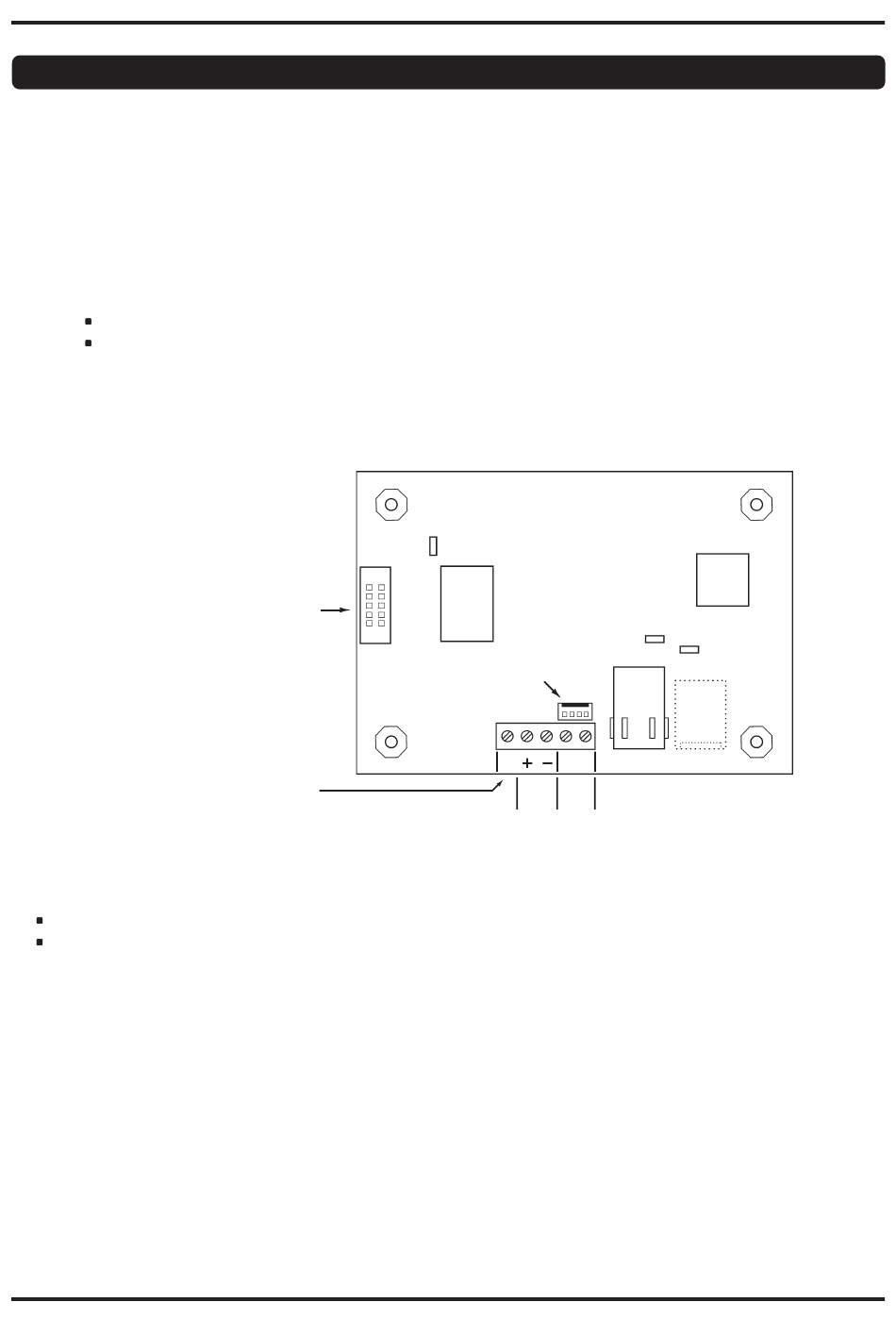

Figure 1. Le module Ethernet.
LED 3
Microprocesseur
Connecteur 4 plots,
reprise du bus RS485
PL2
TB1
S
A B
ZM1-0115 -1.0
Alim.
Bus
12Vcc
RS485
Manuel d'installation du module Ethernet
Microprocesseur
LED 1
LED 2
SKT2
SKT1
II8-0080 Edition 03/2004/A
