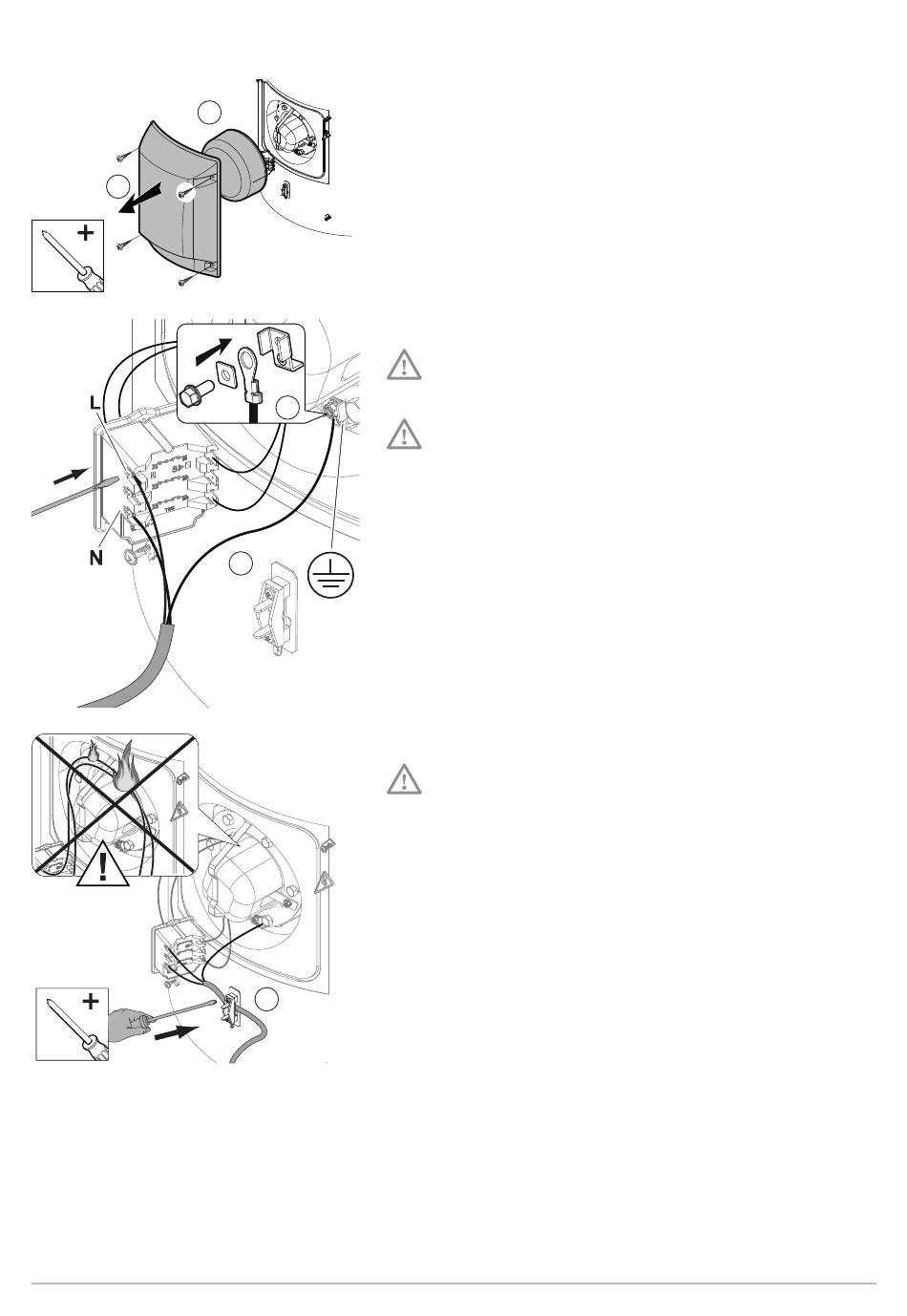

Fig.16
Retrait du capot de protection
1
Fig.17
Connexion du câble d'alimentation
Fig.18
Fixation du câble d'alimentation
7641799 - v02 - 27102015
2
MW-6000110-1
3
4
MW-6000109-1
5
MW-6000111-1
1. Retirer le capot de protection de la résistance électrique.
2. Retirer le couvercle d'isolation.
3. Connecter la terre de protection au niveau de la bride (cosse non
fournie).
Attention
Le fil de terre doit être plus long que les fils de la phase et du neu­
tre.
Attention
La longueur des conducteurs entre le dispositif d'arrêt de traction
et les bornes doit être telle que les conducteurs actifs se tendent
avant le conducteur de terre.
4. Connecter la phase (L) et le neutre (N) sur le thermostat.
5. Fixer le câble d'alimentation dans le serre-câble situé sous le ther­
mostat.
Attention
Les fils nus doivent obligatoirement être coupés à la bonne lon­
gueur pour descendre directement vers le dispositif d'arrêt de
traction et en aucun cas remonter autour de la bride.
6 Installation
BEPC 300
25
