7.3 Fixations sur arase

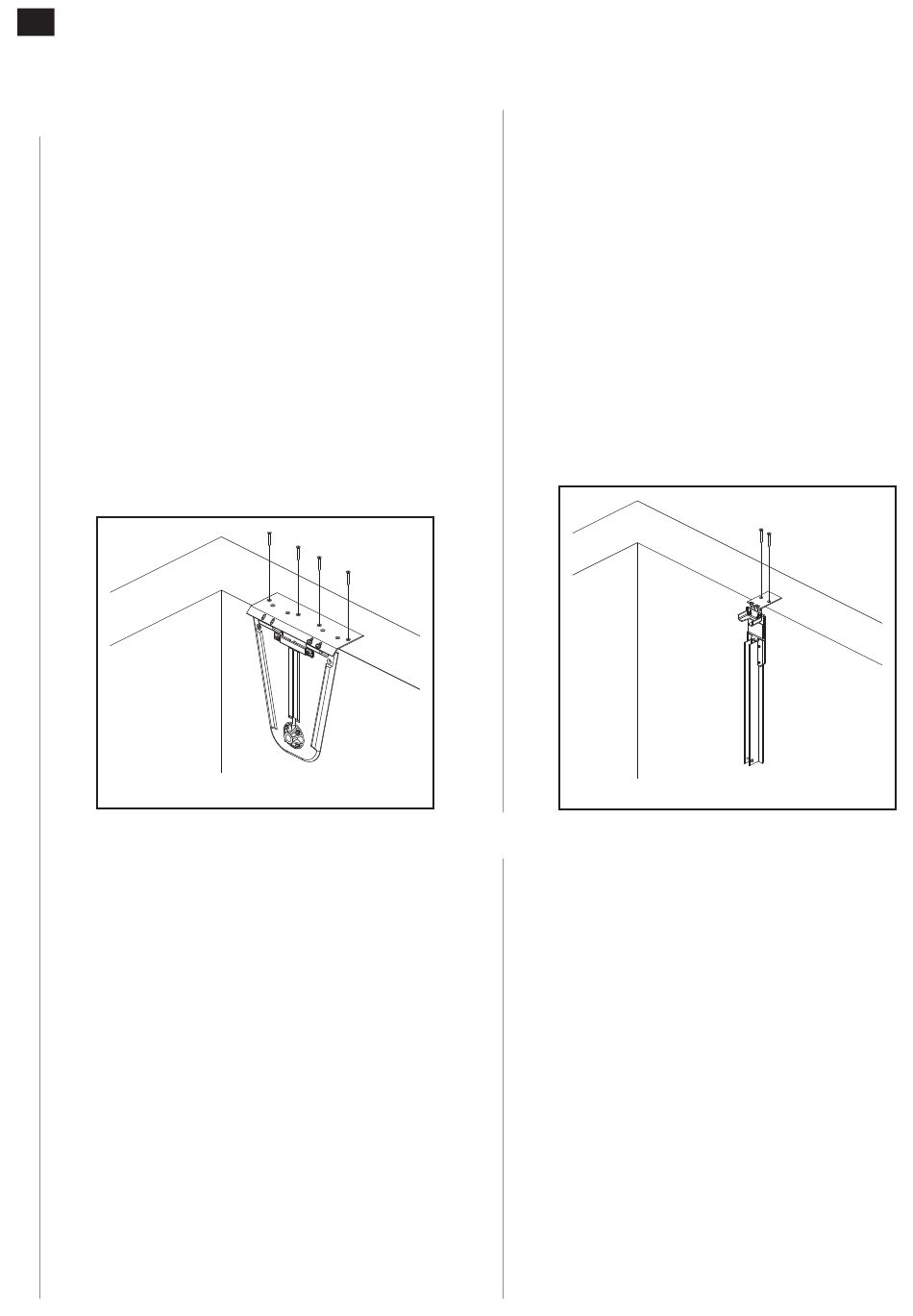

7.3.1 Fixations des flasques sur arase.
Fig. 48
- - Assembler la platine inox de fixation avec la flasque
au moyen des écrous M10 et des rondelles.
- - Utiliser les supports inox comme gabarit pour
marquer la position des 4 trous de fixation de
chaque côté du bassin (ceux-ci devront être
réalisés au plus près du bassin en fonction des
éléments de renfort de la structure).
- - Percer au ø 12 mm et par 70 mm de profondeur.
- - Visser manuellement les chevilles laiton sur les vis
TFHC M10x60 à travers la platine inox.
- - Frapper les têtes de vis TFHC M10x60 au maillet
pour les insérer dans la ceinture béton.
- - Serrer et vérifier la bonne tenue des fixations.
- - Utiliser au besoin les cales fournies pour assurer
l'horizontalité des platines arase.
Fig. 48
Notice d'installation du volet de sécurité automatique immergé IMM'Ax - 20/26
7.3.2 Fixations des glissières sur arase
Fig. 49
- - Assembler la platine inox de fixation avec la
glissière au moyen des ergots inox en partie haute
de la glissière.
- - Utiliser les supports inox comme gabarit pour
marquer la position des 2 trous de fixation de
chaque côté du bassin.
- - Percer au diamètre 10 mm et par 60 mm mini de
profondeur.
- - Visser manuellement les chevilles laiton sur les vis
TFHC M8x55 à travers la platine inox.
- - Frapper les têtes de vis TFHC M8X55 au maillet
pour les insérer dans la ceinture béton.
- - Serrer et vérifier la bonne tenue des fixations.
- - La fixation du boîtier de poutrelle sur la glissière se
fera au moyen des écrous M8.
Fig. 49

7.4 Scellements chimiques avec insert

- - Pour des vis M8, percer au diamètre 14 mm par
65 mm de profondeur,
- - Pour des vis M10, percer au diamètre 20 mm par
70 mm de profondeur,
- - Souffler les perçages pour les nettoyer,
- - Injecter une dose de scellement chimique et placer
l'insert,
- - Respecter les temps de séchage indiqués sur la
cartouche.
