Mise En Place De L'enrouleur - Abriblue Nextpool IMM'AX Notice D'installation

8

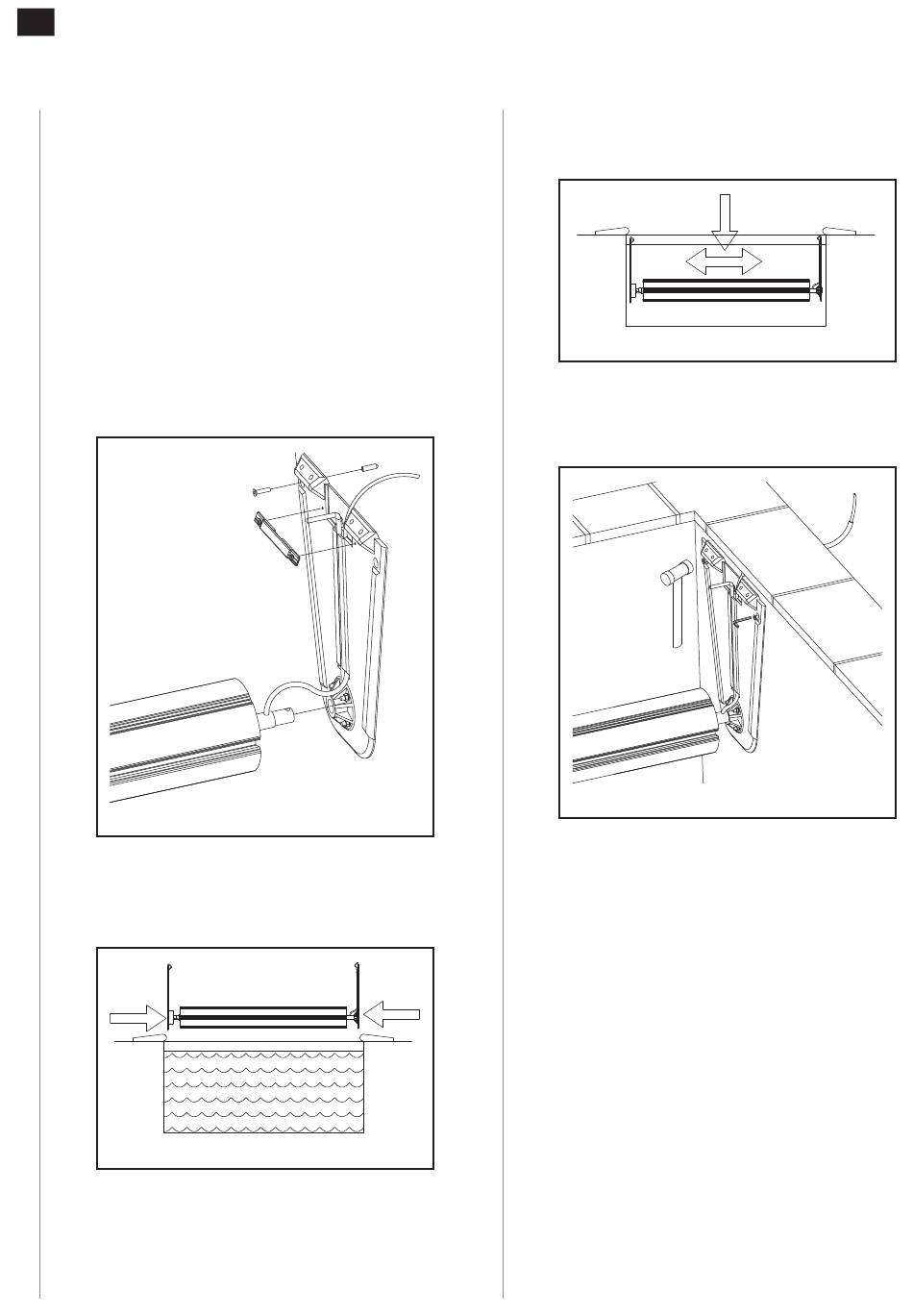

Fig. 11
- - Assembler le tube motorisé avec la flasque côté
moteur en insérant l'embout moteur dans le palier
conique noir.
- - Goupiller l'embout moteur avec le palier d'axe
en utilisant la tirette (rond inox de diamètre 10
mm) en s'assurant que cette goupille traverse
entièrement l'arbre moteur.
- - Passer le câble du moteur derrière le bossage
central de la flasque entre la tirette et le bassin de
nage et le ressortir en partie haute de ce bossage.
- - Positionner le bloque-tirette.
- - Mettre en place les vis TFHC M10x60.
- - Visser manuellement les chevilles sur ces vis de
façon à légèrement évaser la cheville.
Fig. 11

3.2.3 Mise en place de l'enrouleur

Fig. 12
- - Glisser l'arbre palier dans le tube pour raccourcir
l'ensemble.
Fig. 12
Notice d'installation du volet de sécurité automatique immergé IMM'Ax - 8/26
Fig. 13
- - Descendre l'enrouleur ainsi assemblé dans le
bassin.
Fig. 13
Fig. 14
- - Frapper les têtes de vis TFHC M10x60 au maillet
pour les insérer dans la ceinture béton.
- - Serrer et vérifier la bonne tenue des fixations.
Fig. 14
Fig. 15
- - Écarter les deux flasques de façon à les plaquer
contre les murs du bassin, positionner la bague de
blocage contre la bague d'entraînement du tube
puis serrer fortement les vis de cette pièce.
- - Vérifier que l'axe est bien de niveau horizontal et
l'ajuster si nécessaire au moyen des trous oblongs
sur le palier de la flasque côté opposé du moteur.
- - Contrôler à l'aide d'un mètre à ruban le niveau de
l'axe à chaque extrémité. vous devez avoir la cote
X1 égale à la cote X2.
