13/26 - Notice d'installation du volet de sécurité automatique immergé IMM'Ax
- - Placer le presse étoupe du commutateur à clé vers
le bas.
- - Retourner la plaquette grise "OUV. FERM." au besoin.
- - Toutes les connexions et déconnexions doivent se
faire Hors Tension.
5.1.1.1 Coffret
Fig. 25
- - Connecter dans le coffret le câble d'alimentation 230
V sur le domino à gauche des borniers en respectant
la symbolisation " ", "L" et "N".
- - Raccorder, dans le coffret, les fls de puissance moteur
du câble de liaison sur les bornes "ROUGE" et "NOIR"
en prenant soin de respecter ces couleurs avec les fls
du câble moteur.
- - Raccorder, dans le coffret, les fils du capteur moteur
du câble de liaison sur les bornes 1, 2 et 3 notées
"BLANC", "BRUN" et "BLEU" en prenant soin de
respecter ces couleurs avec les fls du câble moteur.
- - Raccorder dans le coffret, les fils du commutateur
à clé sur les bornes 4, 5 et 6 notées "COMMUN",
"OUVERTURE" et "FERMETURE".
- - Connectez l'appareil de traitement sur les bornes 7
ou 8 et 9 notées "NC" ou "NO" et "COMMUN" si vous
choisissez d'utiliser cette fonction.
5.1.1.2 Boîtier de commande Bluetooth
Se référer à la notice " Boîtier de commande Bluetooth".
5.1.1.3 Commutateur à clé

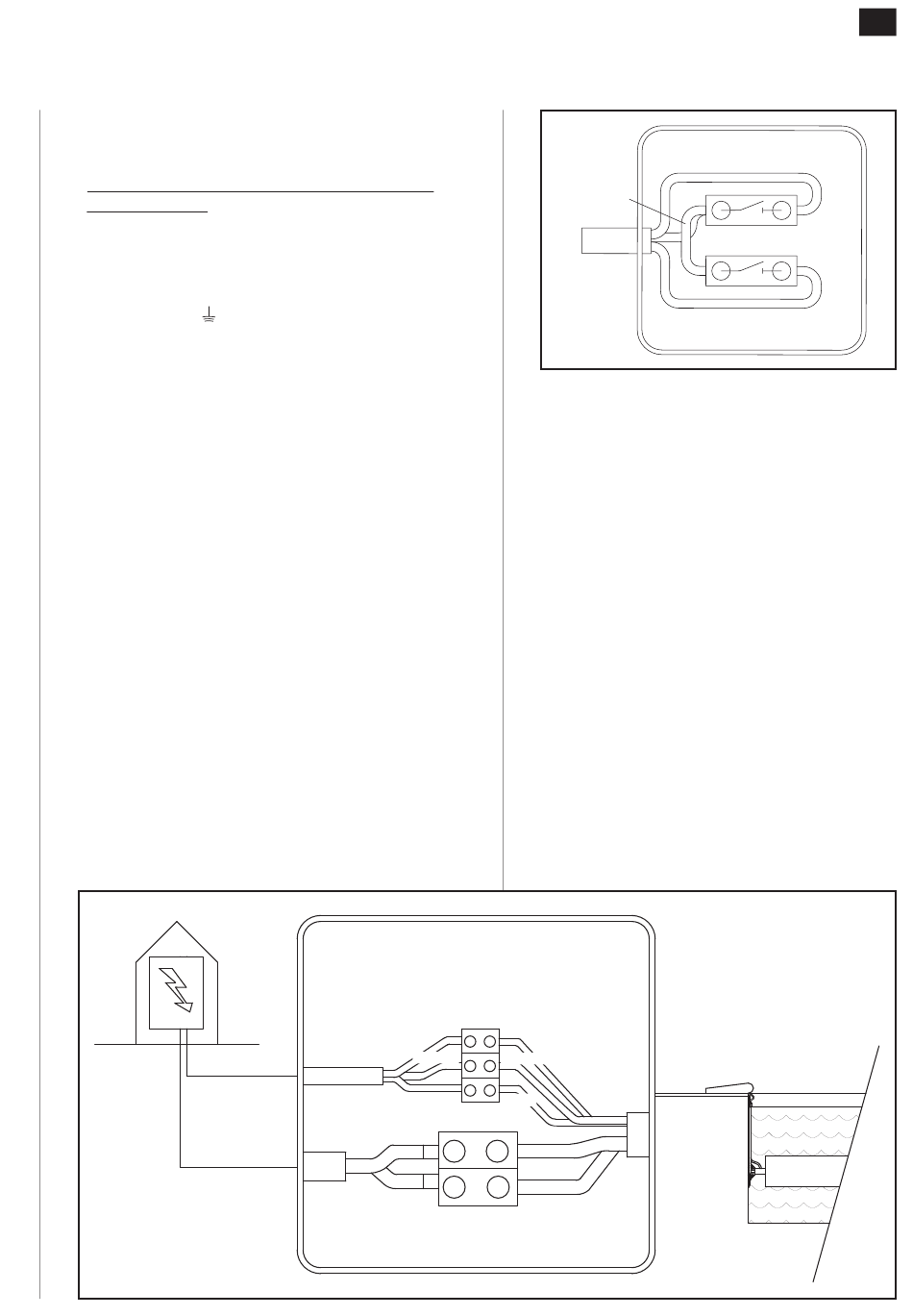

Fig. 26
Raccorder dans le commutateur à clé :
- - le fil connecté sur "COMMUN" sur les bornes notées "3".
- - un shunt/pont entre les deux bornes "3".
- - le fil connecté sur "OUVERTURE" sur une des bornes "4".
- - le fil connecté sur "FERMETURE" sur l'autre borne.
Fig. 27
Fig. 26
5.1.1.4 Boîte de connexion
Fig. 27
- - Prévoir des presse étoupe M27 ou M32 si vous
utilisez du câble 2 x 10 mm².
- - Raccorder, dans la boîte de connexion, les fils de
puissance et de capteur dans le respect strict des
indications de couleur "ROUGE", "NOIR", "BLANC",
"BRUN" et "BLEU" inscrit sur la carte du coffret avec
les couleurs des fils du câble moteur.
- - Utiliser les dominos fournis pour ces raccordements.
- - À la fin de l'installation du volet et après les tests de
bon fonctionnement, remplir la boîte de connexion
de gel d'étanchéité pour limiter l'oxydation des
connexions, qui pourraient être source de déréglage.
- - La boîte de connexion doit être à 50 cm en dehors du
volume 0 (voir fig.1) et accessible à tout moment.
5.1.1 Réglage des butées de fin de courses
- - Mettre le coffret sous tension.
- - Appuyer sur "A" pour activer le système.
Fig. 28
- - Initialiser en appuyant 3 fois sur la touche "+" puis
IP X6 minimum
IP X6 minimum
Bleu
Bleu
Bleu
Bleu
Marron Marron
Marron Marron
Blanc Blanc
Blanc
Blanc
Rouge Rouge
Rouge Rouge
Noir Noir
Noir
Noir
Ouv./Open
Com. +24Vdc
3
3
Ferm./Close
appuyer 1 fois sur "OK".
13
4
4
M
