3.2.8 Fig. 12
Si les poteaux ne peuvent pas être positionnés
serrés, installer une bague de blocage, à nous
commander.

3.3 Positionnement de l'enrouleur sur le bassin

3.3.1 Vérifier que l'axe et les poteaux sont de niveau
(horizontalité et équerrage) et que le tube
d'enroulement est bien centré sur la ligne formée
par 1 et 3 (Voir Fig. 2 et Fig. 5).
3.3.2 Fig. 13
Mesurer la cote entre les poteaux et utiliser cette
cote pour placer les platines gabarits au sol et faire
les repérages pour les perçages.
3.4 Préparation des fixations
Fig. 14
3.4.1 Percer au diamètre 10 mm jusqu'à pénétrer la
ceinture béton de 100 à 120 mm.
3.4.2 Souffler les perçages pour les nettoyer.
3.5 Option platine déportée : fixation au sol
Fig. 15
Préparer les tiges filetées de fixation des platines au sol
en les laissant dépasser de 15 mm de la platine.
Fig. 15
15
15mm
mm
Notice d'installation du volet de sécurité automatique hors d'eau OPEN Classic - 8/20

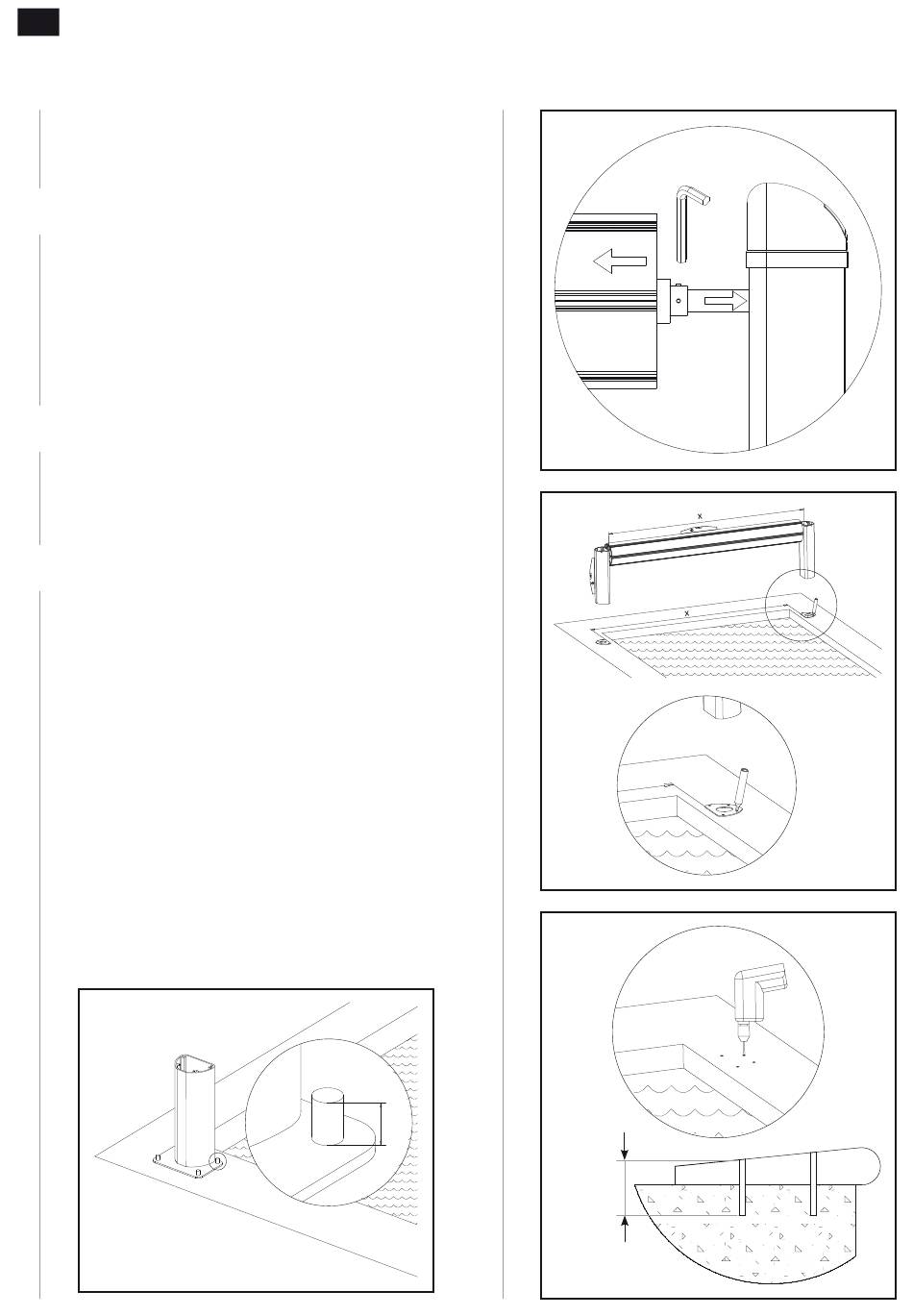

Fig. 12
