11/26 - Notice d'installation du volet de sécurité automatique immergé IMM'Ax

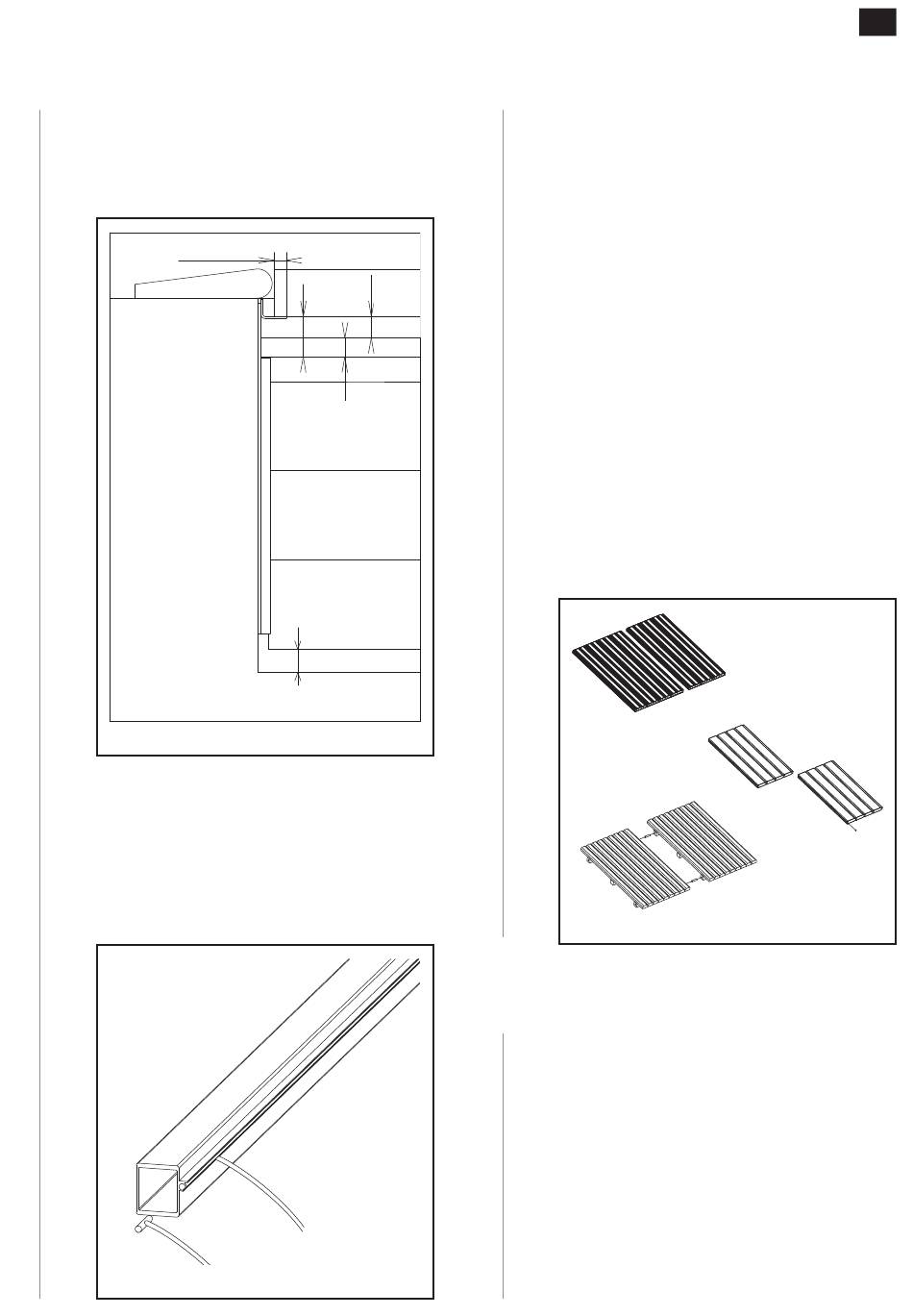

Fig. 22
- - Mettre en place la poutrelle dans les boîtiers en
veillant à ce que l'extrémité de la poutrelle ne
puisse jamais porter de moins de 4 cm sur chaque
boîtier.
40 mm mini 40 mm mini
Fig. 22
Fig. 23
- - Glisser les cabiclips cylindriques blancs des
sandows dans la gorge de la poutrelle.
- - Enfiler les contrepoids sur les sandows et les
répartir régulièrement sur la largeur du bassin.
- - Contrôler le réglage de longueur des sandows
pour que le contrepoids soit au minimum à 5 cm
du fond du bassin lorsque le volet est déroulé.
Fig. 23
150 mm 40 mm
150 mm 40 mm
maxi mini
maxi mini
40 mm 40 mm
mini
mini
100 mm
100 mm
maxi
maxi

3.2.6 Mise en place des caillebotis

- - Procéder aux connexions électriques, à
l'assemblage de la couverture et aux réglages
des fins de course avant la mise en place des
caillebotis.
Fig. 24
- - Assembler l'allée de caillebotis pour que chaque
élément indépendant pèse au moins 10 Kg / pièce
(environ 1 m²) :
• Les caillebotis bois s'assemblent par enfilage
latéral à l'aide des chevilles cylindriques,
• les caillebotis aluminium s'assemblent par
enfilage longitudinal et le blocage en translation se
fait grâce aux vis sans tête,
• les caillebotis PVC s'assemblent par encliquetage,
en frappant la tranche avec un maillet et une cale
de bois lorsqu'ils sont posés les uns à côté des
autres (à partir d'une extrémité et jusqu'à l'autre).
• À la fin de l'installation du volet et après les
tests de bon fonctionnement, remplir la boîte
de connexion de gel d'étanchéité pour limiter
l'oxydation des connexions, qui pourraient être
source de déréglage.
Fig. 24

4. Assemblage des lames

Se référer à la notice "Tablier de Lames".
