Pour ajouter le capteur à un groupe de Favoris, cliquez sur
Pour vous connecter manuellement à un capteur dont l'adresse IP est connue, saisissez l'adresse IP dans le champ Enter IP Address (Saisir
l'adresse IP) et cliquez sur
Mode Démo
La première fois que vous mettez le capteur iVu sous tension, il démarre en mode Démo. Vous pouvez choisir de rester en mode Démo ou de
passer en mode Live. Le mode Démo utilise des images enregistrées et des paramètres d'inspection pour expliquer comment configurer l'iVu
sans devoir s'inquiéter de la mise au point, de l'éclairage ou des déclencheurs. Ce mode permet de vous familiariser avec le paramétrage des
divers types d'outils tout en observant leur impact sur les résultats des inspections. Pour quitter le mode démo, accédez à Menu Principal >
Système > Mode et sélectionnez Quitter le mode Démo. Lorsque vous quittez le mode Démo, l'iVu redémarre en mode de fonctionnement
normal avec les paramètres par défaut.

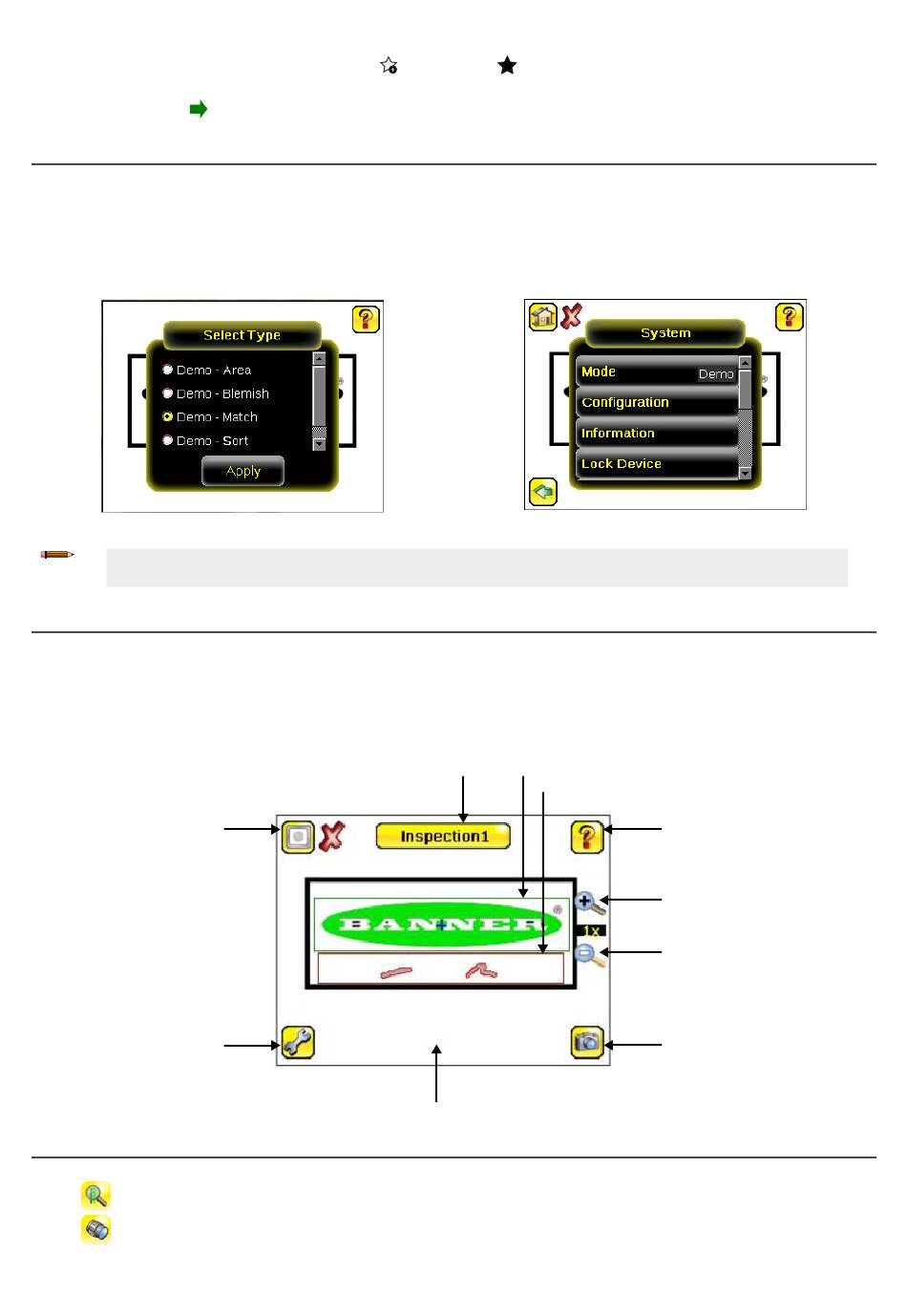

Illustration 5. Écran de sélection du type
Remarque: Vous pouvez passer à tout moment du mode Live au mode Démo et vice versa en sélectionnant Menu Princi-
pal > Système > Mode.
Écran d'accueil du dispositif
Utilisez l'écran d'accueil de l'afficheur iVu pour surveiller les inspections et pour configurer l'iVu. En général, la pièce à inspecter est centrée à
l'écran, la caractéristique d'intérêt étant délimitée par la zone de recherche (ROI), un rectangle comme illustré ci-dessous. La ROI peut être
tournée et redimensionnée et devient rouge lorsqu'elle est sélectionnée pour être ajustée.
Dans la figure suivante, il y a deux ROI car il s'agit d'une inspection impliquant plusieurs outils. Les marques vertes indiquent que l'objet a réussi
l'inspection, et les marques rouges indiquent un échec. L'inspection de cet échantillon a échoué, comme le montre le X rouge à côté du bouton
Mode d'affichage.
Modes d'affichage
Menu principal
Menu principal du dispositif
Le menu principal comporte quatre sections :
•
Contrôle — pour modifier les paramètres d'inspection
•
Imageur — pour exécuter la routine d'exposition automatique et modifier certaines fonctions, par exemple Exposition, Gain et
Strobe
4
.
Bouton avec nom de l'inspection/nom du capteur
Champ de vision (FOV)
www.bannerengineering.com - Tel: +1-763-544-3164
. L'icône devient
.
Illustration 7. Écran d'accueil
région d'intérêt (ROI)
Capteurs d'images iVu Plus TG et Color Gen2
Illustration 6. Menu Système
Bouton Aide
Zoom avant
Zoom arrière
Déclenchement manuel
P/N 178442_FR Rev. F
