Proline Promag H 200 HART
Endress+Hauser

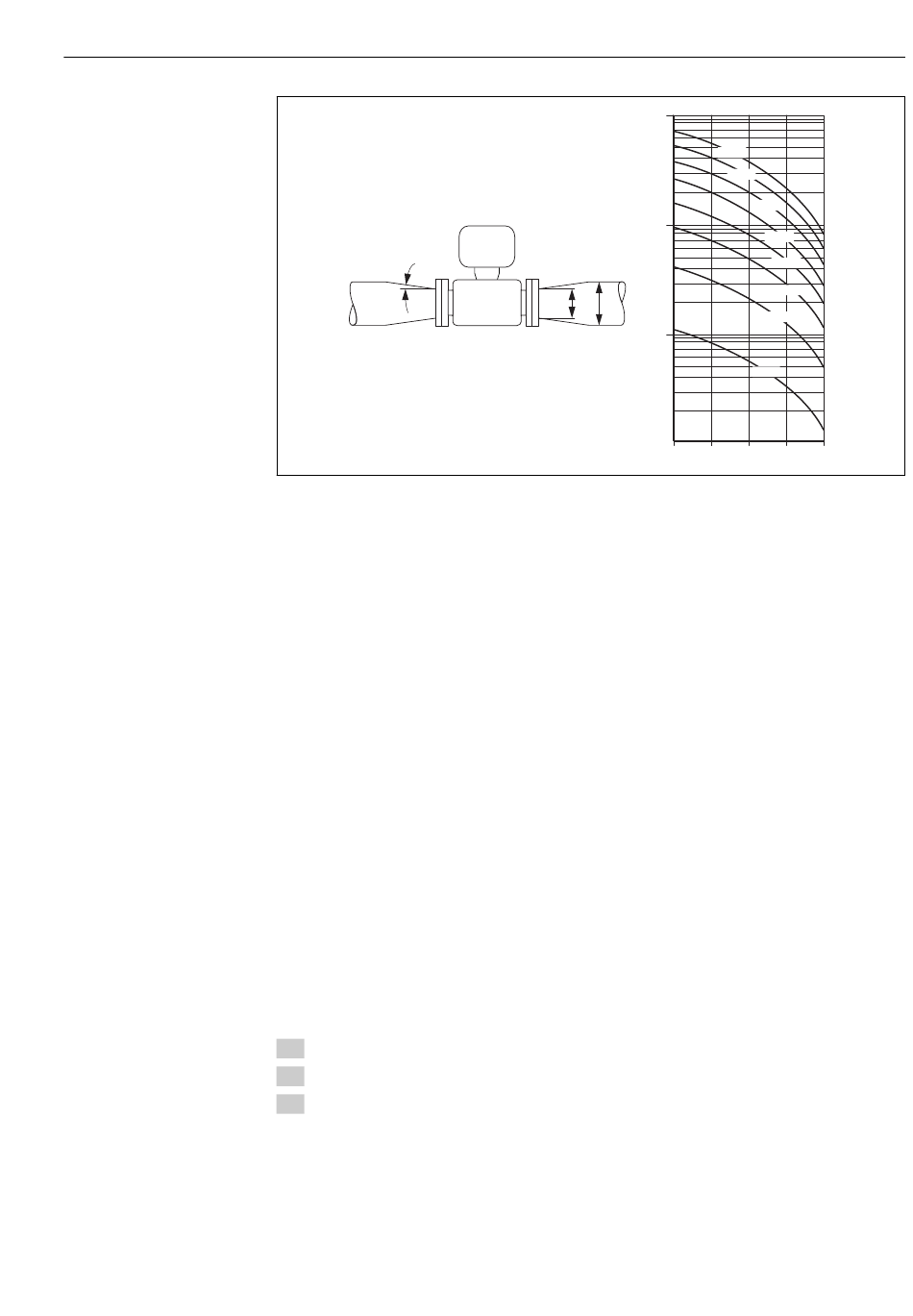

max. 8°
6.1.3
Instructions de montage spéciales
Protection de l'afficheur
‣
Pour pouvoir ouvrir sans problème le capot de protection optionnel, pouvant être
commandé, respecter l' é cart minimal vers le haut : 350 mm (13,8 in)
6.2
Montage de l'appareil
6.2.1
Outil nécessaire
Pour le transmetteur
• Pour la rotation du boîtier de transmetteur : clé à fourche 8 mm
• Pour l' o uverture des crampons de sécurité : clé à six pans creux 3 mm
Pour le capteur
Pour les brides et autres raccords process :
• Les vis, écrous, joints etc ne sont pas compris dans la livraison et doivent être mis à
disposition par le client.
• Outil de montage correspondant
6.2.2
Préparer l'appareil de mesure
1. Enlever l' e nsemble des résidus d' e mballage de transport.
2. Enlever les disques ou capuchons de protection présents sur le capteur.
3. Enlever l' a uto-collant sur le couvercle du compartiment de l' é lectronique.
[mbar]
100
8 m/s
7 m/s
10
d
D
1
0.5
0.6
d / D
Montage
6 m/s
5 m/s
4 m/s
3 m/s
2 m/s
1 m/s
0.7
0.8
0.9
A0016359
23
