Manuel de référence du matériel

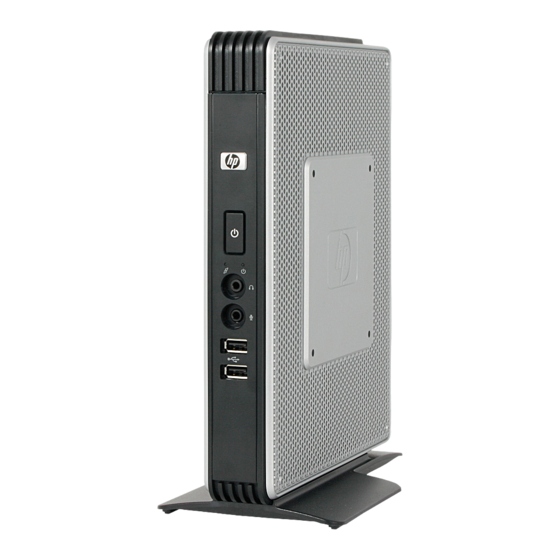

Clients légers HP Compaq t5730/t5735

Publicité

Table des Matières
loading

Manuels Connexes pour HP Compaq t5730

Sommaire des Matières pour HP Compaq t5730

  • Page 1 Manuel de référence du matériel Clients légers HP Compaq t5730/t5735...
  • Page 2 Microsoft aux États- Unis et dans d'autres pays. Les garanties applicables aux produits et services HP sont énoncées dans les textes de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme constituant un quelconque supplément de...

  • Page 3: À Propos De Ce Livre

    À propos de ce livre AVERTISSEMENT ! Le non-respect de ces instructions présente des risques potentiellement très graves. ATTENTION : Le non-respect de ces instructions présente des risques pour le matériel et les informations qu'il contient. REMARQUE : Le texte ainsi défini fournit des informations importantes supplémentaires.
  • Page 4 À propos de ce livre...

  • Page 5: Table Des Matières

    Sommaire 1 Caractéristiques du produit Fonctions standard ..........................1 Éléments du panneau avant ......................... 2 Éléments du panneau supérieur ......................3 Éléments du panneau arrière ....................... 4 Installation de l'antenne (modèles sans fil) ..................5 Installation des pieds protecteurs ......................5 Installation du socle ..........................
  • Page 6 Annexe C Montage du client léger HP Quick Release ..........................23 Options de montage prises en charge ................25 Option de montage non prise en charge ................27 Annexe D Fonctionnement du client léger Entretien courant du client léger ......................28 Orientations prises en charge ......................

  • Page 7: Caractéristiques Du Produit

    Caractéristiques du produit Fonctions standard Nous vous remercions d'avoir porté votre choix sur un client léger HP Compaq. Nous vous souhaitons des années d'utilisation des clients légers t5730 ou t5735. Notre objectif est de vous proposer des clients à forte valeur ajoutée, simples à déployer et à gérer et vous offrant la puissance et la fiabilité souhaitées.

  • Page 8: Éléments Du Panneau Avant

    Connecteur de sortie de ligne audio (casque) Voyant d'activité Flash Connecteurs USB (Universal Serial Bus) (2) Connecteur d'entrée de ligne (microphone) * Pour plus d'informations, reportez-vous aux QuickSpecs spécifiques au modèle à l'adresse http://h18004.www1.hp.com/ products/quickspecs/QuickSpecs_Archives/QuickSpecs_Archives.html. Chapitre 1 Caractéristiques du produit...

  • Page 9: Éléments Du Panneau Supérieur

    Antenne sans fil* Compartiment USB sécurisé Support du dispositif antivol *Disponible sur certains modèles. Pour plus d'informations, reportez-vous aux QuickSpecs spécifiques au modèle sur le site www.hp.com. Figure 1-3 Éléments du panneau supérieur, vue interne Connecteur d'antenne sans fil* Ports du compartiment USB sécurisé (2) Support du dispositif antivol *Disponible sur certains modèles.

  • Page 10: Éléments Du Panneau Arrière

    Connecteur d'interface série Connecteur RJ-45 Ethernet Connecteur DVI-D Connecteurs USB (Universal Serial Bus) (4) Connecteur VGA Connecteurs PS/2 (2) Connecteur d'alimentation Pour plus d'informations, reportez-vous aux QuickSpecs spécifiques au modèle sur le site http://h18004.www1.hp.com/ products/quickspecs/QuickSpecs_Archives/QuickSpecs_Archives.html. Chapitre 1 Caractéristiques du produit...

  • Page 11: Installation De L'antenne (Modèles Sans Fil)

    Installation de l'antenne (modèles sans fil) Vissez l'antenne au-dessus du client léger. ▲ Figure 1-5 Installation de l'antenne ATTENTION : Pour ne pas endommager le support de l'antenne, ne serrez pas exagérément l'antenne. Installation des pieds protecteurs Pour installer les pieds protecteurs : Repérez les orifices dans les angles gauche du client léger.

  • Page 12: Installation Du Socle

    Installation du socle Pour installer le socle : Retournez l'unité. Sur la face inférieure de l'unité, repérez les fentes dans lesquelles insérer les ergots du socle. Insérez les loquets dans les supports (1), puis faites glisser le socle vers l'arrière d'environ 1,26 cm pour le verrouiller en place (2).

  • Page 13: Utilisation Du Clavier

    Utilisation du clavier Figure 1-9 Caractéristiques du clavier Touche Verr maj Permet de verrouiller ou déverrouiller la fonction majuscule. Touche Arrêt défil Permet de verrouiller ou déverrouiller la fonction de défilement. Touche Verr num Permet de verrouiller ou déverrouiller le pavé numérique. Touche Ctrl S'utilise en combinaison avec une autre touche ;...

  • Page 14: Touche De Logo Windows

    Touche de logo Windows + Ouvre la boîte de dialogue Exécuter. Autres touches de fonction Les combinaisons de touches suivantes sont également effectives sur les clients légers HP Compaq t5730/t5735 : Échap Permet de basculer d'une application réduite à une autre.

  • Page 15: Emplacement Du Numéro De Série

    Emplacement du numéro de série Chaque client léger est doté d'un numéro de série unique situé comme indiqué dans l'illustration suivante. Ayez toujours ce numéro à portée de main lorsque vous contactez le service clientèle HP. Figure 1-10 Emplacement du numéro de série...

  • Page 16: Modifications De Matériel

    Modifications de matériel Procédure générale d'installation matérielle Pour garantir une installation appropriée des éléments matériels du client léger : Le cas échéant, faites une copie de sauvegarde de vos données. Si le client léger est allumé : Mettez l'unité et tous ses périphériques hors tension. Débranchez le cordon d'alimentation de la prise secteur.
  • Page 17 Reconnectez les périphériques externes éventuels et les cordons d'alimentation. Allumez l'écran, le client léger et les périphériques à tester. Chargez les pilotes nécessaires. REMARQUE : Vous pouvez télécharger des pilotes matériels sélectionnés HP sur le site http://www.hp.com/country/us/eng/support.html. Le cas échéant, reconfigurez le client léger. Procédure générale d'installation matérielle...

  • Page 18: Retrait Et Remise En Place Du Cache Du Compartiment Usb Sécurisé

    Retrait et remise en place du cache du compartiment USB sécurisé Le compartiment USB sécurisé permet d'installer deux périphériques USB en un emplacement sécurisé interne du client léger. Le compartiment USB sécurisé fournit un emplacement non visible qui peut en outre être verrouillé...

  • Page 19: Remise En Place Du Cache Du Compartiment Usb Sécurisé

    Remise en place du cache du compartiment USB sécurisé Pour replacer le cache du compartiment USB sécurisé : Placez le cache au-dessus de l'appareil afin qu'il soit décalé vers l'arrière d'environ 1,27 cm, permettant ainsi d'aligner les loquets du cache et de les insérer dans les fentes du châssis (1). Faites glisser le cache vers l'avant de l'unité...

  • Page 20: Retrait Et Remise En Place Du Panneau D'accès Latéral Et Du Capot Latéral Métallique

    Retrait et remise en place du panneau d'accès latéral et du capot latéral métallique Retrait du panneau d'accès latéral et du capot latéral métallique AVERTISSEMENT ! Avant de retirer le panneau d'accès latéral, assurez-vous que le client léger est arrêté et que le cordon d'alimentation est débranché de la prise électrique. Pour retirer le panneau d'accès : Retirez le cache du compartiment sécurisé...

  • Page 21: Remise En Place Du Capot Latéral Métallique Et Du Panneau D'accès Latéral

    Retirez le capot latéral métallique en le soulevant, l'avant en premier lieu (2). Figure 2-4 Retrait du cache métallique latéral Remise en place du capot latéral métallique et du panneau d'accès latéral Pour repositionner le cache métallique latéral : Placez le capot latéral métallique sur le châssis, l'avant en premier en veillant à aligner les orifices des vis du capot avec ceux du châssis (1).

  • Page 22: Installation D'options Du Client Léger

    Replacez la vis qui fixe le panneau d'accès au châssis (3). Figure 2-6 Repositionnement du panneau d'accès latéral Installation d'options du client léger Diverses options peuvent être installées sur le client léger : ● Installation du périphérique USB à la page 17 ●...

  • Page 23: Installation Du Périphérique Usb

    Installation du périphérique USB Avant de procéder au remplacement, reportez-vous à Procédure générale d'installation matérielle à la page 10 pour connaître les procédures à suivre avant et après l'installation ou le remplacement de matériel. Introduisez le périphérique USB dans le port USB du compartiment USB sécurisé. L'emplacement ▲...

  • Page 24: Installation Du Module D'extension Pci Ou D'une Carte Pci

    Appuyez sur le bord opposé jusqu'à ce que la languette s'enclenche sur la pile (2). HP encourage les clients à recycler le matériel électronique usagé, les cartouches d'impression de marque HP et les batteries rechargeables. Pour plus d'informations sur les programmes de recyclage, consultez le site www.hp.com/recycle.

  • Page 25: Unités Externes

    Plusieurs unités USB externes sont disponibles en option pour les modèles t5730/t5735. Pour plus d'informations sur ces unités, voir http://www.hp.com/products/thinclientsoftware., ou reportez-vous aux instructions fournies avec le matériel en option. Pour plus d'informations sur les options disponibles, visitez le site Web de HP à l'adresse suivante : http://h30143.www3.hp.com/configure2.cfm Installation d'options du client léger...

  • Page 26: Annexe A Caractéristiques Techniques

    ** La plage de températures de fonctionnement lorsque réduites de 1 °C/300 m (1,8 °/1000 pieds) d'altitude jusqu'à le client léger est fixé à un écran plat utilisant HP Quick un maximum de 3 km (10000 pieds), sans exposition directe Release est de 10 à...
  • Page 27 Tableau A-1 Client léger HP Compaq t5730/t5735 (suite) Fréquence nominale 50–60 Hz 50–60 Hz Puissance de sortie (maximale) 50 W 50 W Courant nominal de sortie (maximum) 4,16 A 4,16 A Tension de sortie +12 Vcc +12 Vcc...

  • Page 28: Annexe B Dispositifs De Sécurité

    Dispositifs de sécurité Sécurité du client léger Le client léger HP Compaq t5730/t5735 est conçu de manière à pouvoir être fixé à l'aide d'un câble antivol. Ce dispositif empêche tout retrait non autorisé du client léger et permet également de verrouiller le compartiment sécurisé.

  • Page 29: Annexe C Montage Du Client Léger

    écrans plats comme des moniteurs à panneau plat, des écrans plats et des téléviseurs plats. HP Quick Release est relié aux points de montage VESA, vous permettant ainsi d'installer le client léger dans diverses orientations.
  • Page 30 Pour utiliser HP Quick Release avec un client léger VESA : À l'aide des quatre vis de 10 mm fournies avec le kit de montage, fixez un côté du kit HP Quick Release au client léger, comme illustré ci-dessous. Figure C-2 Montage de HP Quick Release sur le client léger...

  • Page 31: Options De Montage Prises En Charge

    Figure C-4 Fixation du client léger REMARQUE : Une fois fixé, HP Quick Release se verrouille automatiquement. Pour retirer le client léger, vous devez uniquement faire glisser le levier d'un côté. ATTENTION : Pour garantir un fonctionnement correct de HP Quick Release et un raccordement sécurisé...
  • Page 32 Figure C-6 Client léger installé à l'arrière du support de moniteur ● Vous pouvez installer le client léger au mur. Figure C-7 Client léger monté sur un mur ● Vous pouvez installer le client léger sous un bureau. Figure C-8 Client léger installé...

  • Page 33: Option De Montage Non Prise En Charge

    Le montage non pris en charge d'un client léger pourrait entraîner un dysfonctionnement de HP Quick Release et endommager le client léger et/ou un autre équipement. N'installez pas le client léger sur un socle de moniteur à panneau plat, entre le panneau et le socle.

  • Page 34: Annexe D Fonctionnement Du Client Léger

    Orientations prises en charge Le client léger HP peut être installé dans les positions suivantes. ATTENTION : Vous devez vous conformer aux orientations prises en charge de HP pour garantir le bon fonctionnement des clients légers. ● Vous pouvez placer le client léger verticalement à l'aide du support fourni.
  • Page 35 Figure D-2 Position horizontale ● Vous pouvez déposer le client léger sous un socle du moniteur en gardant un espace d'au moins 3 cm. Figure D-3 En dessous du socle d'un moniteur Orientations prises en charge...

  • Page 36: Orientation Non Prise En Charge

    Orientation non prise en charge Le client léger HP ne peut pas être installé dans la position suivante. ATTENTION : L'installation non prise en charge des clients légers pourrait entraîner un dysfonctionnement et/ou endommager les périphériques. ATTENTION : Les clients légers nécessitent une ventilation appropriée pour maintenir une température raisonnable.

  • Page 37: Annexe E Décharges Électrostatiques

    Utilisez une trousse d'entretien équipée d'un tapis antistatique pliable. Si vous ne disposez d'aucun des équipements suggérés pour une mise à la terre correcte, contactez votre revendeur ou mainteneur agréé HP. REMARQUE : Pour plus d'informations sur l'électricité statique, adressez-vous à votre revendeur ou mainteneur agréé...

  • Page 38: Annexe F Préparation Au Transport

    à HP pour réparation ou échange. Dans les pays où existe un service de réparation consistant à renvoyer la même unité au client, HP s'efforcera de renvoyer l'unité réparée avec la même mémoire interne et la même mémoire flash que celles envoyées.

  • Page 39: Index

    21 fonctions de la souris 8 panneau avant 2 température 20 panneau supérieur 3 caractéristiques techniques souris 8 HP Quick Release 23 d'alimentation 20 éléments du panneau arrière 4 caractéristiques techniques éléments du panneau avant 2 d'altitude 20 Index...
  • Page 40 PCI Express, carte léger 1 retrait 14 d'extension 18 options 1, 22, 23 panneau d'accès latéral client léger sur HP Quick options du client léger 1 remise en place 15 Release 23 pilotes matériels HP 11 retrait 14 HP Quick Release 23 QuickSpecs 2 panneau supérieur, éléments 3...
