Charpente et dégagements

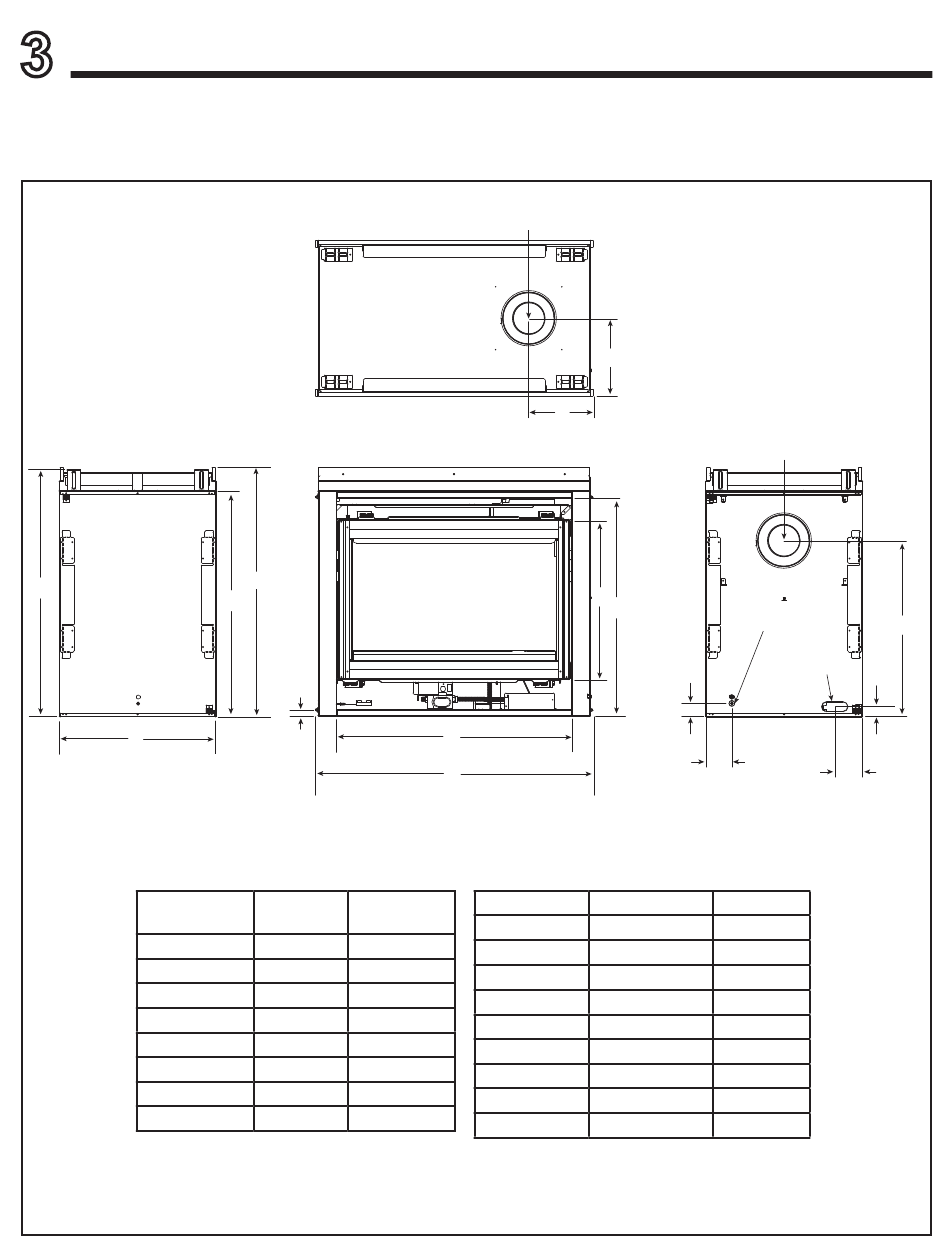

A. Schémas des dimensions de l'appareil/la façade décorative
Il s'agit des dimensions réelles de l'appareil. Elles ne sont données qu'à titre de référence. Les dimensions de la charpente et des
dégagements figurent à la section 5.
N
P
VUE DE GAUCHE
Emplacement
A
B
C
D
E
F
G
H
Figure 3.1 Dimensions de l'appareil - ST-36TRB-IFT
8
Heat & Glo • ST-36TRB-IFT, PIER-36TRB-IFT Manuel d'installation • 2484-980CFR • 6/18
VUE DU DESSUS
Q
O
E
Pouces
Millimètres
36
914
42-1/2
1080
24-1/2
622
33-1/2
851
1
25
2-1/8
54
4-1/8
105
4-1/4
108
Ø K
M
A
B
VUE AVANT
Emplacement
I
J
K
L
M
N
O
P
Q
L
Ø K
C
D
PANNEAU
ÉLECTRIQUE
ACCÈS À LA
CONDUITE DE GAZ
F
G
VUE DE DROITE
Pouces
Millimètres
1-1/2
38
27
686
8
203
12 po
305
9-1/2
241
38
965
34-5/8
880
24
610
38-1/8
968
J
i
H
