7
Description des récepteurs pour le treuil forestier

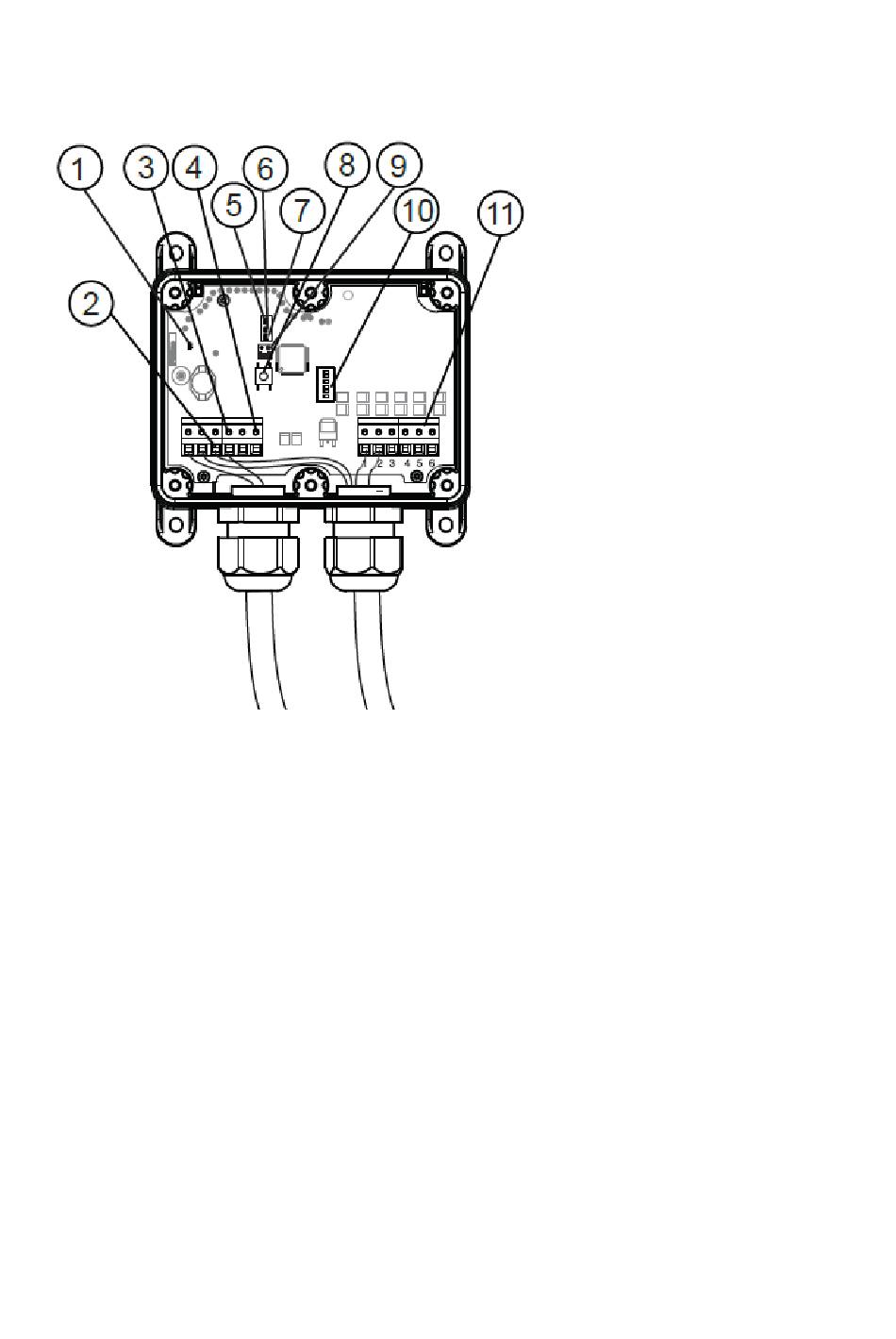

Figure 4.
SESAM 800 RXM 12/24 V DC pour le treuil
forestier avec câble installé.
1.
LED sous tension
2.
Masse, 0V (-)
3.
Alimentation 12/24 V DC
Protection avec un fusible de 3A
4.
Alimentation interne des sorties (voir chapitre 8.1)
5-7. LEDs d'état
8.
Bouton apprendre/effacer
9.
Cavalier J1
10.
LEDs de sortie
11.
Connexions des sorties 1 à 6
14
