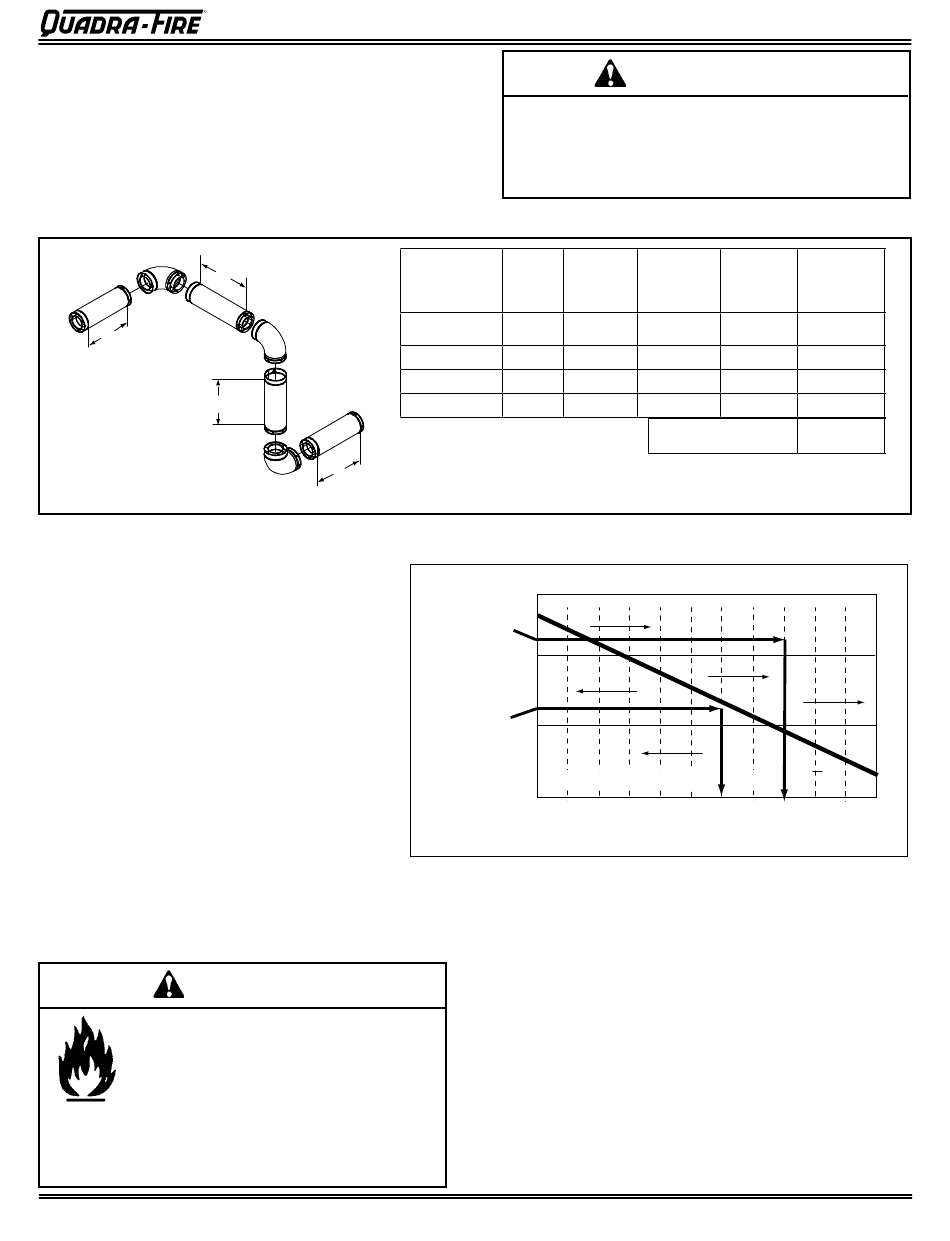

D. Longueur équivalente du conduit en
mètres (pieds)
Le tableau ci-dessous permet de calculer la longueur
équivalente de conduit, méthode utilisée pour déterminer la
taille du conduit d'évacuation à granulés. Figure 13.1.
Exemple de calcul d'un conduit d'évacuation arrière à 3 coudes
91 cm
(3 pi)
60 cm (2 pi)
Figure 13.1
E. Graphique de sélection des conduits
Ce graphique permet de déterminer la taille correcte
des conduits d'évacuation des gaz pour la longueur
équivalente calculée ci-dessus et pour l'altitude
par rapport au niveau de la mer de l'installation.
Figure 13.2.
Identifiez la longueur équivalente en pieds du conduit
sur la partie verticale gauche du graphique. Déplacez-
vous horizontalement vers la droite sur le graphique
jusqu'à ce que vous atteigniez votre altitude par
rapport au niveau de la mer.
Si vous êtes au-dessous de la diagonale, vous pouvez
utiliser un conduit de 3 ou 4 pouces (76 ou 102 mm).
Si vous êtes n'importe où au-dessus de la diagonale,
vous devez utiliser un conduit de 4 pouces (102 mm).
Ce graphique indique qu'un coude de 90° diminue 5
fois plus le débit des gaz d'échappement qu'un conduit
horizontal de 30 cm (avec une pression positive), et
qu'un conduit horizontal de 30 cm diminue deux fois
plus le débit qu'un conduit vertical de même longueur.
AVERTISSEMENT
Risque d'incendie.
Ne PAS utiliser de matériau isolant ou d'autres
matériaux combustibles entre les pare-feu.
• TOUJOURS maintenir les dégagements
spécifiés autour des systèmes de conduits
d'évacuation et de pare-feu.
• Installer les pare-feu comme spécifié.
L'obstruction du conduit d'évacuation avec des
matériaux isolants ou autres peut provoquer
un incendie.
29 juin 2015
60 cm (2 pi)
60 cm (2 pi)
Une mauvaise installation, réglage, modification ou entretien
peut causer des blessures ou des dommages à la propriété.
Se reporter aux informations du manuel fourni avec cet
appareil. Pour obtenir une assistance ou des renseignements
supplémentaires, consulter un installateur, un réparateur qualifié
ou votre détaillant.
Composants
Nombre
Longueur
du conduit
de
d'évacuation à
coudes
conduit
granulés
Coude en T ou
3
de 90
°
Coude de 45
°
Conduit horizontal
7 (213 cm)
2 (60 cm)
Conduit vertical
Remarque : Il s'agit d'un exemple générique ne correspondant
pas forcément à un type de combustible spécifique.
30
4 po Conduit d'un diamètre de 102 mm seulement
Exemple 1
20
Longueur
équivalente en
pieds du conduit
Exemple 2
10
3 po ou 4 po Conduit d'un diamètre de 76 mm ou 102 mm
0
1
Figure 13.2
Exemple 1 : Si la longueur équivalente du conduit est
de 7 m (23 pi) à une altitude de 2438 m (8000 pi), vous
devez utiliser un conduit de type « L » ou « PL » d'un
diamètre de 102 mm (4 po).
Exemple 2 : Si la longueur équivalente du conduit est
de 3,7 m (12 pi) à une altitude de 1829 m (6000 pi), vous
pouvez utiliser un conduit de type « L » ou « PL » d'un
diamètre de 76 ou 102 mm (3 ou 4 po).
7014-179L
Poêle à granulés CB 1200
AVERTISSEMENT
Multiplié par
Équivalent
du
en pieds
X
5 (152 cm)
X
3 (91 cm)
X
1 (30 cm)
X
0,5 (15 cm)
Longueur équivalente
totale en pieds
2
3
4
5
6
7
ALTITUDE EN MILLIERS DE PIEDS
Composants
Équivalent en
pieds
15 (457 cm)
7 (213 cm)
1 (30 cm)
23 (701 cm)
8
9
10
Page 13
