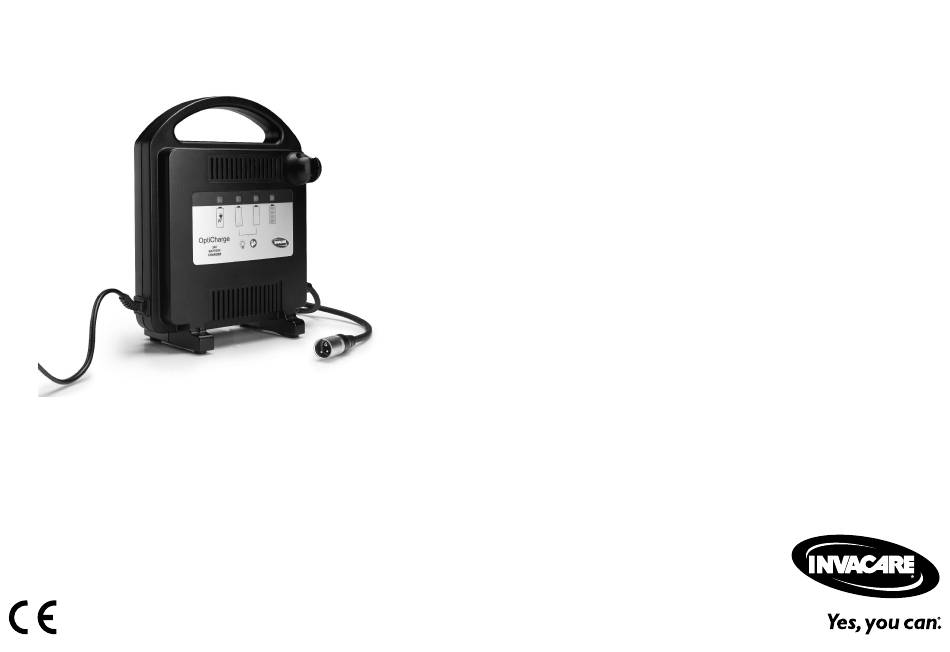

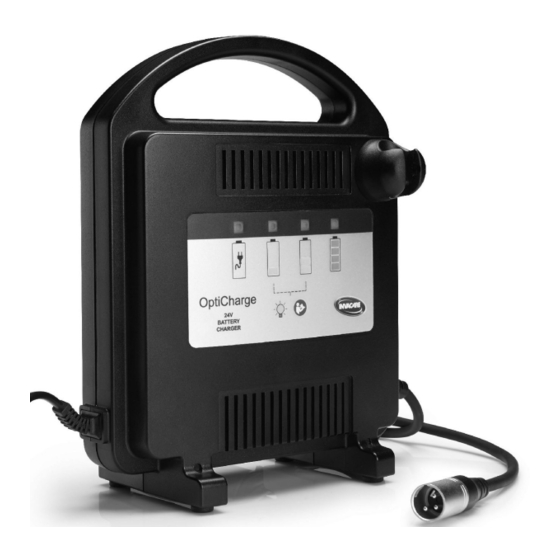

- Page 1 Invacare® OptiCharge 24 V 8 A/10 A Chargeur de batterie plomb-acide Manuel d'utilisation Ce manuel DOIT être remis à l'utilisateur du produit. AVANT d’utiliser ce produit, vous DEVEZ lire ce manuel et le conserver pour pouvoir vous y reporter ultérieurement.
- Page 2 Tous droits réservés. La republication, la duplication ou la modification de tout ou partie du présent document est interdite sans l'accord écrit préalable d'Invacare. Les marques commerciales sont identifiées par ™ et ®. Toutes les marques commerciales sont détenues par ou cédées sous licence...
-
Page 3: Table Des Matières
Sommaire 1 Généralités ........4 1.1 Introduction . -
Page 4: Généralités
ATTENTION au pays. Indique une situation dangereuse qui, si elle Invacare se réserve le droit de modifier les caractéristiques n'est pas évitée, est susceptible de provoquer des produits sans préavis. des blessures mineures ou légères. -
Page 5: Informations De Garantie
1.5 Utilisation prévue Les réclamations au titre de la garantie ne peuvent être Ce chargeur de batterie externe Invacare est conçu pour adressées qu'au fournisseur auprès duquel le produit a été être utilisé à l'intérieur avec une alimentation secteur CA obtenu. - Page 6 Invacare® OptiCharge fixation de la durée de vie par notre entreprise ne constitue pas une garantie supplémentaire. 1640329-D...
-
Page 7: Contenu
Généralités 1.7 Contenu Pos. Désignation Qté Vis à collet pour montage sur table Manuel d'utilisation Gabarit de perçage (inclus à la fin de ce manuel) Le cordon d'alimentation secteur et le câble de recharge sont installés de façon permanente dans le boîtier. Pos. -
Page 8: Sécurité
AVERTISSEMENT ! les présentes instructions. Les manuels des produits Invacare sont disponibles sur Internet Risque de court-circuit et de décharge électrique ou auprès de votre fournisseur local (les en cas de détérioration du chargeur de batteries –... - Page 9 Sécurité AVERTISSEMENT ! AVERTISSEMENT ! Cet appareil peut être utilisé par des enfants – Les utilisateurs et les fournisseurs de 8 ans et plus, ainsi que par des personnes d'équipements d'aide à la mobilité qui ont des capacités physiques, sensorielles doivent envisager l'éventualité...
-
Page 10: Étiquettes Et Symboles Figurant Sur Le Produit
Invacare® OptiCharge AVERTISSEMENT ! L'autocollant d'identification d'un chargeur 8 A est – Utilisez le chargeur uniquement avec les donné en exemple. Les valeurs peuvent différer pour batteries de taille et de type pour lesquels il d'autres modèles comme un chargeur 10 A. - Page 11 Sécurité Symbole d'avertissement Marque de conformité (CE) Réservé à l'usage en intérieur/Type de protection Classe de protection II Conforme DEEE Reportez-vous au manuel d'utilisation Consultez le manuel d'utilisation Étiquette d'avertissement L’étiquette d'avertissement est apposée sur la face inférieure du produit. AVERTISSEMENT : N'ouvrez pas le boîtier.
-
Page 12: Réglages (Mise En Service)
Invacare® OptiCharge Installation sur la table 3 Réglages (Mise en service) • Pointeau 3.1 Installation du chargeur de batterie • Tournevis (sans fil), mèche de 5 mm, embout pour vis Philips de 5 mm Le chargeur de batterie peut être placé sur ses pieds en •... - Page 13 Réglages (Mise en service) IMPORTANT ! Le gabarit de perçage n'est valable que s'il est imprimé dans la taille du fichier d'origine à une échelle de 100 %. – Assurez-vous que les dimensions du gabarit de perçage sont correctes. – Si nécessaire, créez votre propre gabarit de perçage aux dimensions indiquées.
-
Page 14: Utilisation
Invacare® OptiCharge 4 Utilisation AVERTISSEMENT ! – Utilisez le chargeur uniquement avec une alimentation secteur 220 - 240 V CA/50 - 60 Hz 4.1 Informations de sécurité AVERTISSEMENT ! AVERTISSEMENT ! – L'intensité nominale du disjoncteur ou de la – Protégez le chargeur de la pluie et de protection par fusible de la prise électrique... -
Page 15: Utilisation Du Chargeur De Batterie
Utilisation 4.2 Utilisation du chargeur de batterie 3. Branchez la fiche secteur A sur une prise électrique adaptée. ATTENTION ! Les LED de niveau de charge de la batterie D/E/F Risque de blessure provoquée par des surfaces clignotent une fois. brûlantes La LED d'alimentation C s'allume en vert. - Page 16 Invacare® OptiCharge « Batterie complètement chargée » La LED F s'allume également en vert (toutes les LED sont alors allumées) lorsque la batterie est complètement chargée. Lorsque les LED D et E clignotent, une erreur s'est produite : • Vérifiez que le raccordement est correct •...
-
Page 17: Caractéristiques Techniques
Caractéristiques Techniques 5 Caractéristiques Techniques Efficacité (à 100 % de > 90 % charge, entrée 230 V CA/sortie 28,8 V CC) 5.1 Données générales Plage approuvée de capacité (Capacité C ) 30 Ah – 80 Ah Caractéristiques électriques de la batterie à 8 A (Capacité... -
Page 18: Paramètres Environnementaux
Invacare® OptiCharge Profondeur du boîtier 109 mm Longueur du cordon 1 800 mm d'alimentation Longueur du câble de 2 000 mm recharge (XLR) Poids du produit 1,4 kg Matériau du boîtier PC/ABS En cas de doute, contactez votre fournisseur. 5.2 Paramètres environnementaux Conditions de fonctionnement Température ambiante... -
Page 19: Gabarit De Perçage Pour Montage Sur Table
Gabarit de perçage pour montage sur table 6 Gabarit de perçage pour montage sur table 1640329-D... - Page 20 Invacare Sociétés de vente Belgium & Luxemburg: Canada: France: Schweiz / Suisse / Svizzera: Invacare nv Invacare Canada L.P. Invacare Poirier SAS Invacare AG Autobaan 22 570 Matheson Blvd East, Unit 8 Route de St Roch Benkenstrasse 260 F-37230 Fondettes B-8210 Loppem CDN Mississauga, On.
