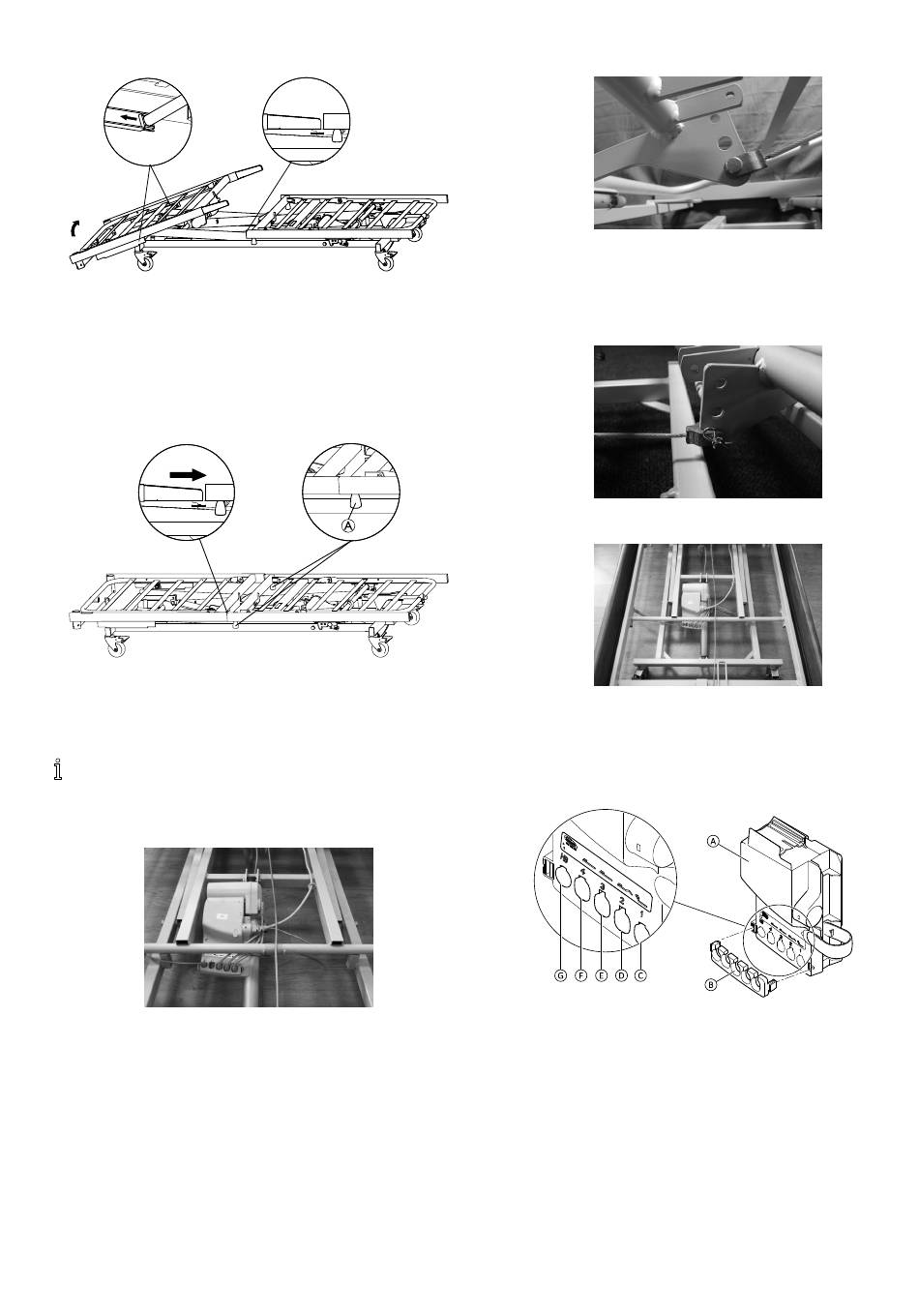

3.
a. Placez la section tête sur les croisillons à l'extrémité
opposée du lit.
b. Alignez les guides carrés en plastique avec le canal
de la section tête.
c. Relevez l'extrémité inférieure de la section pieds pour
aligner les supports avec les tubes du châssis de la
section tête.
4.
a. Poussez la section pieds en direction de la section
tête jusqu'à ce que les tubes du châssis se touchent.
b. Fixez la section pieds et la section tête de chaque
côté avec la vis à molette A.
Si le lit est fourni avec une section pieds commandée
par câble, suivez les étapes 5 à 10.
5. Débranchez le câble de la section tête.
6.
Relevez la section pieds et posez le câble sur le tube et
la poulie de guidage.
7. Abaissez la section pieds et levez le point de plicature
des genoux.
1561871-F
8.
Fixez la fixation du câble sur le trou inférieur du support
de plan de couchage avec la goupille d'assemblage
fournie et veillez à ce que la tête et la goupille
d'assemblage soient du même côté que les supports
de la crémaillère.
9.
Fixez la goupille de blocage avec la broche de sécurité.
10.
Abaissez le point de plicature des genoux et veillez à ce
que le câble et la goupille soient correctement montés.
3.4 Unité centrale
L'unité centrale est fixée au moteur du lève-personne.
L'unité centrale A est munie d'une came de blocage B et
d'une étiquette sur laquelle figurent les symboles indiquant
l'emplacement où les fiches des moteurs doivent être
branchées :
•
Moteur du relève-buste C
•
Moteur de la section cuisses D
•
Moteur du lève-personne E
•
non utilisé F
•
Télécommande G
Réglages (Mise en service)
