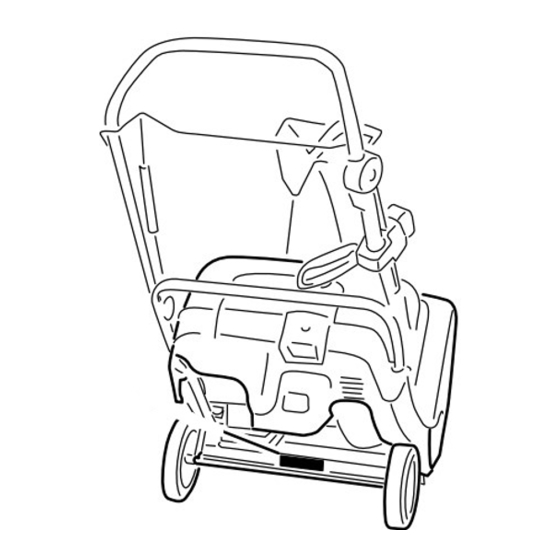

Déneigeuse Power Clear™
N° de modèle 38585—N° de série 280000001 et suivants
N° de modèle 38586—N° de série 280000001 et suivants
Introduction
Lisez attentivement ces informations pour apprendre
comment utiliser et entretenir correctement votre
produit, et éviter de l'endommager ou de vous blesser.
Vous êtes responsable de l'utilisation sûre et correcte
du produit.
Vous pouvez contacter Toro directement à
www.Toro.com pour tout renseignement concernant
un produit ou un accessoire, pour obtenir l'adresse des
concessionnaires ou pour enregistrer votre produit.
Lorsque vous contactez un distributeur ou un réparateur
Toro agréé pour l'entretien de votre machine, pour vous
procurer des pièces Toro d'origine ou pour obtenir des
renseignements complémentaires, soyez prêt(e) à lui
fournir les numéros de modèle et de série du produit.
Figure 1 indique l'emplacement des numéros de modèle
et de série du produit. Inscrivez les numéros dans
l'espace réservé à cet effet.
Figure 1
1. Emplacement des numéros de modèle et de série
N° de modèle
N° de série
Les mises en garde de ce manuel soulignent les dangers
potentiels et sont signalées par le symbole de sécurité
© 2008—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
(Figure 2), qui indique un danger pouvant entraîner
des blessures graves ou mortelles si les précautions
recommandées ne sont pas respectées.
1. Symbole de sécurité
Deux termes sont également utilisés pour faire passer
des informations essentielles. Important, pour attirer
l'attention sur des informations mécaniques spécifiques,
et Remarque, pour signaler des informations d'ordre
général méritant une attention particulière.
Ce système d'allumage par étincelle est conforme à la
norme canadienne ICES-002
Le Manuel de l'utilisateur du moteur ci-joint
est fourni à titre de référence concernant la
réglementation de l'agence américaine de défense
de l'environnement (EPA) et la réglementation
antipollution de l'état de Californie relatives aux
systèmes antipollution, à l'entretien et à la garantie.
Vous pouvez vous en procurer un nouvel exemplaire
en vous adressant au constructeur du moteur.
Sécurité
Cette déneigeuse est conforme aux ou dépasse les
spécifications de la norme B71.3 de l'American
National Standards Institute en vigueur au moment
de la production.
Enregistrez votre produit à www.Toro.com.
Figure 2
Attention
CALIFORNIE
Proposition 65 - Avertissement
Les gaz d'échappement de ce produit sont
considérés par l'état de Californie comme
susceptibles de provoquer des cancers,
des malformations congénitales et autres
troubles de la reproduction.
Form No. 3358-436 Rev B
Manuel de l'utilisateur
Traduction du texte d'origine (FR)
Imprimé aux États-Unis
