Sommaire des Matières pour REV MAX! Cube

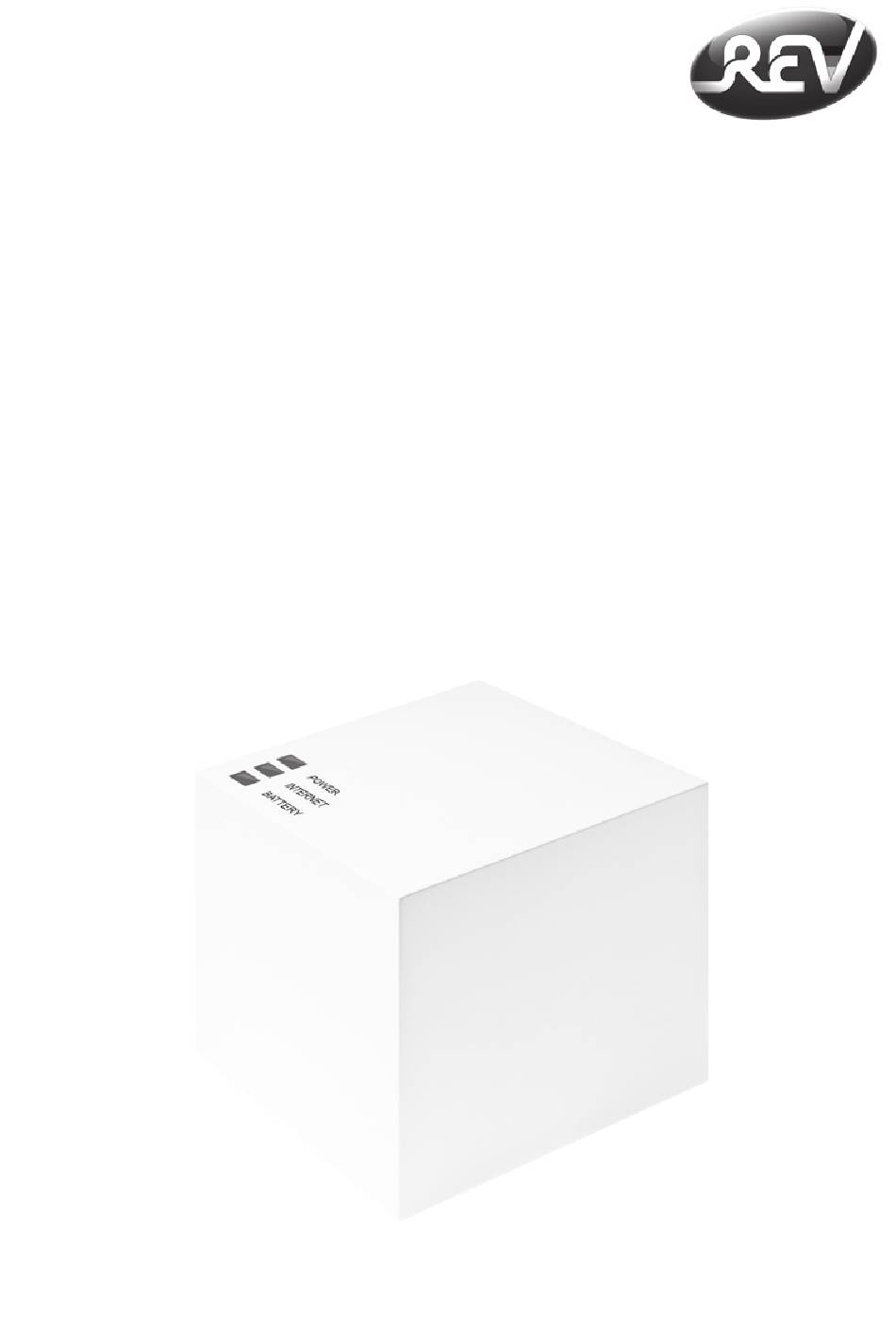

- Page 1 Bedienungsanleitung Operating Manual Mode d’emploi Handleiding MAX! Cube LAN Gateway (S. 2) MAX! Cube LAN Gateway (p. 13) MAX! Cube Passerelle LAN (p. 23) MAX! Cube LAN Gateway (p. 33)
-
Page 2: Table Des Matières
4. Entsorgungshinweise ..........5 5. Montage ..............5 6. Anlernen von MAX! Komponenten ......6 7. Stromversorgung............6 8. Installation der Gerätesoftware & Systemvoraussetzungen ..........7 9. Internetverbindung ............8 10. Werkseinstellungen wieder herstellen ......9 11. LED-Blinkfolgen und Sendeverhalten ......10 12. Hinweise zum Funkbetrieb ........11 13. Wartung und Reinigung ..........11 14. Technische Eigenschaften ........12 15. Garantie ..............12 Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. REV Ritter GmbH Frankenstr. 1-4 D-63776 Mömbris www.rev.biz... -
Page 3: Bestimmungsgemäßer Einsatz
1. Bestimmungsgemäßer Einsatz Der MAX! Cube ermöglicht die komfortable Konfiguration der MAX! Komponenten mit der MAX! Software und dem MAX! Portal. Des Weiteren lässt sich der Status der einzelnen Komponenten über den Cube abrufen. Das Gerät ist somit als LAN Gateway die Datenschnittstelle des Systems und fungiert zudem als Speicher aller Konfigurationsdaten. Die Funkkommunikation der MAX! Komponenten ... -
Page 4: Übersicht
Veränderungen. Die Geräte sind ausschließlich für den privaten Gebrauch gedacht. Weitere Informationen zum MA X! System und den verfügbaren Komponenten erhalten Sie auf der Webseite Ihres Vertragspartners. 2. Übersicht Oberseite: Power: Die LED zeigt an, ob eine Strom- versorgung besteht und das Gerät be- triebsbereit ist. Internet: Die LED signalisiert, ob eine Ver- bindung zum LAN/Internet besteht. Battery: Die LED zeigt an, ob bei einer MAX! ... -
Page 5: Sicherheitshinweise
3. Sicherheitshinweise Die Geräte sind keine Spielzeuge, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsma- terial nicht achtlos liegen, dies kann für Kinder zu einem gefährlichen Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service. 4. Entsorgungshinweise WEEE-Entsorgungshinweis Gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben nicht mehr zum unsortierten Abfall gegeben werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz und sorgen dafür, dieses Gerät, wenn Sie es nicht mehr nutzen, in die ... -
Page 6: Anlernen Von Max! Komponenten
• Markieren Sie die Bohrlöcher (a) mit einem Stift an der Wand. • Bohren Sie die angezeichneten Löcher (a) mit einem Bohrer. • Verwenden Sie zur Befestigung der Wandhalterung die mitgelie- ferten Schrauben und Dübel. • Nach Befestigung der Wandhalterung kann der MAX! Cube von oben mit der Öffnung nach unten auf die Wandhalterung aufgesetzt werden. 6. Anlernen von MAX! Komponenten Damit MAX! Komponenten miteinander kommunizieren können, müssen sie aneinander angelernt sein. Das Anlernen am MAX! Cube erfolgt komfortabel über die MAX! PC Software. Ordnen Sie den angelernten MAX! Komponenten bereits ... -
Page 7: Systemvoraussetzungen
Die Stromversorgung des MAX! Cube ist alternativ auch über den USB Anschluss eines Computers oder eines Routers möglich. Beachten Sie dabei, dass bei einigen Modellen die USB Spannung nach Ausschalten des Gerätes nicht mehr zur Verfügung steht. Sollte die Stromversorgung zum MA X! Cube unterbrochen sein, regeln die Thermostate die Temperatur in den Räumen autark weiter. Der MAX! Cube dient nur als Schnittstelle zur MAX! Software, zu einem MA X! Eco Taster und als zentraler Datenspeicher. -
Page 8: Internetverbindung
• Verbinden Sie den Cube mit einem Router. Stecken Sie dazu das mitgelieferte Netzwerkkabel in die dafür vor- gesehene Buchse seitlich am MAX! Cube. Das andere Ende stecken Sie in einen freien Steckplatz Ihres Routers. • Öffnen Sie den Internet-Browser Ihres PCs, auf dem das MAX! PC Programm installiert werden soll. • Zum Download Ihres MAX! PC Programms gehen Sie auf die Website Ihres Vertragspartners und folgen Sie den Hinweisen. • Starten Sie das heruntergeladene Programm und folgen Sie den Installationshinweisen. Systemvoraussetzungen: • Betriebssystem: Windows XP , Windows Vista , ® ™ Windows 7, Mac OS X 10.5 oder höher • Browser: Internet Explorer ab Version 7.0, ® Mozilla Firefox ab Version 3.6.16, ... -
Page 9: Werkseinstellungen Wieder Herstellen
10. Werkseinstellungen wieder herstellen D e r A u s l i ef e r u n g s zu s t a n d d e s MA X! Cube kann manuell wieder hergestellt werden. Dabei gehen alle vorgenommenen Einstellungen und Informationen über angelernte Geräte unwiderruflich verloren. -
Page 10: Led-Blinkfolgen Und Sendeverhalten
11. LED-Blinkfolgen und Sendeverhalten Zustand Bedeutung Power-LED LED aus Stromversorgung unterbrochen LED blinkt MAX! Cube startet und führt Selbsttest durch LED leuchtet Selbsttest erfolgreich dauerhaft abgeschlossen und die Stromversorgung besteht Internet-LED LED aus Keine Verbindung aktiv LED blinkt LAN Verbindung zum Router besteht, keine Verbindung zum Internet LED leuchtet Verbindung zum Router und dauerhaft zum Internet aktiv Battery-LED LED aus Alle MAX! Komponenten haben ausreichend Batteriespannung LED blinkt Batterien einer MAX! Komponente müssen ausgetauscht werden... -
Page 11: Hinweise Zum Funkbetrieb
Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangs- eigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten eine wichtige Rolle. Hiermit erklärt REV Ritter, dass sich das Model in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Vollständige CE-Konformitätserklärung siehe: www.rev.biz unter dem jeweiligen Artikel. 13. Wartung und Reinigung Das Produkt ist war tungsfrei. Überlassen Sie eine ... -
Page 12: Technische Eigenschaften
15. Garantie REV Produkte durchlaufen während der Fertigung mehrere, nach neuestem Stand der Technik aufgebaute Prüfstationen. Sollte dennoch ein Mangel am Gerät auftreten, leistet REV im nachfolgenden Umfang Gewähr: 1. Die Dauer der Garantie beträgt 24 Monate ab dem Kaufdatum. - Page 13 1. Intended use .............. 13 2. Overview ..............14 3. Safety instructions ............15 4. Instructions for disposal ..........15 5. Mounting ..............15 6. Teaching-in MAX! Components ........16 7. Power supply .............16 8. Installation of device software & system requirements ..........17 9. Internet connection ...........18 10. Restoring the factory settings ........18 11. LED flashing sequences and transmission behaviour . 19 12. Information about radio operation ......20 13. Maintenance and cleaning ........20 14. Technical characteristics ..........21 Read this manual carefully before starting to use the device. Keep the manual so you can refer to it at a later date should you need to. REV Ritter GmbH Frankenstr. 1-4 D-63776 Mömbris www.rev.biz...
-
Page 14: Intended Use
1. Intended use The MA X! Cube provides a user-friendly means of configuring MAX! Components with the MAX! Software and the MAX! Portal. It can also be used to query the status of the individual components. As a LAN gateway, the device is thus the data interface of the system. Furthermore, it provides a storage location for all configuration data. Radio communication between MAX! Components is bi-directional. This ensures that the information sent reaches the recipient. With an existing Internet connection, there are various ways of controlling the system. The MAX! Cube can be accessed using a browser via the Internet portal, using a smartphone application and with the local software. Please note that you can only access the MAX! Cube via the Internet portal if the local software is inactive. Configuration settings for all terminals are made via the user-friendly MAX! Software. Different settings can be made for individual rooms. Settings (e.g. weekly profiles) ... -
Page 15: Overview
For more information about the MAX! System and the avail- able components, please go to the website of your contract- ing partner. 2. Overview Top: Power: The LED indicates whether a pow- er supply is present and if the device is ready for operation. Internet: The LED indicates whether a connection to the LAN/Internet exists. Battery: The LED indicates whether the battery needs to be replaced on a MAX! Component. Underside: Reset but ton: Restores the fac tor y setting. -
Page 16: Safety Instructions
3. Safety instructions This device is not a toy; do not allow children to play with it. Do not leave packaging material lying around, as it can be dangerous in the hands of a child. Do not open the device: it does not contain any components that need to be serviced by the user. In the event of an error, please return the device to our service department. 4. Instructions for disposal WEEE-reference of disposal In accordance with European defaults used electri- cal and electronics devices may no more be given to the unsorted waste. The symbol of the waste bin on wheels refers to the necessity of separate col- lection. Please help with environmental protection and see to it that this device is given to the for this purpose designat- ed systems of waste sorting if you do not use it any longer. GUIDELINE 2002/96/EG of the EUROPEAN PARLIAMENT AND the COUNCIL of January 27th 2003 about electrical and electronics old devices. The CE Marking is simply an official symbol relating to the free movement of a product; it does ... -
Page 17: Teaching-In Max! Components
• U se a pen to mark the bore hole po- sitions (a) of the wall mount on the wall. • Use a drill to make the holes as illustrated (a). • Use the screws and plugs supplied to fasten the bracket to the wall. • Once the wall bracket is in place, the MAX! Cube can be attached to the wall bracket from above, with the opening pointing down. 6. Teaching-in MAX! Components In order to enable communication between MAX! Com- ponents, the devices have to be taught-in to one another. Devices are taught-in on the MAX! Cube with the user- friendly MAX! PC software. -
Page 18: Installation Of Device Software
Please note that in the case of some models, the USB volt- age is no longer available once the device has been switched off. If the power supply to the MAX! Cube is interrupted, the thermostats in the rooms continue to regulate the temperature independently. The MAX! Cube serves solely as the interface to the MAX! Software, to a MAX! Eco Switch and as a central data store. Attention: To avoid damaging the device, please only use the original main adapter supplied with the device for the power supply. 8. Installation of PC software & system requirements The MAX! Cube must be supplied with power and ... -
Page 19: System Requirements
• To download the MAX! PC Program, please go to the website of your contracting partner and follow the corresponding instructions. • Start the program you have downloaded and follow the installation instructions. System requirements: • Operating system: W indows XP , Windows Vista , ® ™ Windows 7, Mac OS X 10.5 or higher • Browser: I nternet Explorer® Version 7.0 or higher, Mozilla Firefox® Version 3.6.16 or higher, Safari Version 5 or higher, Google Chrome Version 8 or higher 9. -
Page 20: Led Flashing Sequences And Transmission Behaviour
• Start by disconnecting the MAX! Cube from the power supply. • Wait 1 minute. • Then press and hold down the Reset button (b). • At the same time, reconnect the MAX! Cube to the power supply. • Still hold down the Reset button. The Power LED lights up and begins to flash. • The Power LED stays lit now. • The factory settings are restored. 11. LED flashing sequences and transmission behaviour State Meaning Power LED LED off Power supply interrupted LED flashing MAX! Cube starting up and performing self-test LED permanently Self-test completed ... -
Page 21: Information About Radio Operation
Besides the transmitting power and the reception characteristics of the receiver, environmental factors such as humidity in the vi- cinity have an important role to play, as do on-site structu- ral/screening conditions. REV Ritter hereby declares that the . model is in accordance with the underlying requirements and other relevant provisions of Directive 1999/EC. For the complete CE Declaration of Conformity please refer to www.rev.biz under the article in question. 13. Maintenance and cleaning The ... -
Page 22: Technical Characteristics
Interface: RJ-45 (Ethernet) Colour: White During manufacturing this REV product is passed through several quality testing stations which are set up with newest technology. Should nevertheless a defect arise, REV offers a warranty to the following extent: 1. The duration of the warranty is 24 months after the date of purchase. 2. The unit is either repaired or replaced by REV free of charge or if it can be shown that it has become unusable during the warranty period due to a manufacturing or material defect. 3. The liability does not cover transport damages or damaged incurred through defective installation. 4. If REV repudiates the warranty claim and no objection is made within 6 months, the right to repair becomes time- barred. 5. In a warranty case the unit must be sent to the dealer or REV together with the sales slip and a short description of the defect. 6. If there is no proof for a warranty liability being in place, any repair carried out will be invoiced. - Page 23 4. Consignes pour l’élimination ........25 5. Montage ..............25 6. Apprentissage des éléments MAX! ......26 7. Alimentation électrique ..........26 8. Installation du logiciel d’appareils et configurations minimales des systèmes ....27 9. Connexion Internet ............28 10. Rétablir les réglages par défaut ........28 11. Séquences de clignotements et comportements d’émission ........29 12. Remarques au sujet du fonctionnement radio ..30 13. Entretien et nettoyage ..........30 14. Caractéristiques techniques ........31 Lisez soigneusement la présente notice avant la mise en service de l’appareil. Conservez la notice pour pouvoir vous y référer ul- térieurement. REV Ritter GmbH Frankenstr. 1-4 D-63776 Mömbris www.rev.biz...
-
Page 24: Utilisation Conforme
1. Utilisation conforme Le MAX! Cube permet la configuration confortable des éléments MAX! au moyen du logiciel MAX! et du portail MAX!. De plus, le Cube permet de visualiser l’état des dif- férents éléments. En tant que passerelle LAN, l’appareil constitue ainsi l’interface de données du système et sert également de mémoire pour toutes les données de confi- guration. La communication radio entre les éléments MAX! est bidirectionnelle. Ceci permet d’assurer que les informa- tions transmises sont bien réceptionnées par le récepteur. Une connexion Internet existante permet de comman- der le système de différentes manières. L’accès au MAX! Cube est possible au moyen d’un navigateur via le portail Internet, par des applications de Smartphones ainsi qu’au moyen du logiciel local. Veuillez bien noter qu’on ne peut qu’accéder au MAX! Cube via le portail Internet, quand le logiciel local est inactif. Les configurations pour tous les périphériques sont effec- tuées confortablement à partir du logiciel MAX! et peuvent être paramétrées individuellement pour les différentes pièces. Les réglages (par ex. les profils de semaines) sont ... -
Page 25: Vue D'ensemble
nés exclusivement à une utilisation privée. Pour plus d’informations concernant le système MAX! et les éléments correspondants, visitez le site Web de votre partenaire de contrat. 2. Vue d’ensemble Dessus de l’appareil : Power : la DEL indique la présence ou non d’une alimentation électrique et l’opération- nalité de l’appareil. Internet : la DEL indique si la connexion avec LAN/Internet est établie ou non. Battery : la DEL indique lorsque la pile d’un élément MAX! doit être remplacée. Dessous de l’appareil : Touche « Reset » : pour restituer la configuration d’usine. Côté : (1) Connecteur réseau pour la connexion avec un routeur. (2) C o nne c teur p our l ’alim e nt at i o n électrique par USB (voir chapitre 6). -
Page 26: Consignes Pour L'élimination
Les appareils ne sont pas des jouets, ne permettez pas à des enfants de jouer avec eux. Ne laissez pas traîner les maté- riels d’emballage, ils peuvent constituer des jouets dangereux pour les enfants. N’ouvrez pas l’appareil, il ne contient aucune pièce réparable par l’utilisateur. En cas de dysfonctionnement, renvoyez l’appareil au service après-vente. 4. Consignes pour l’élimination WEEE - Indication des traitements des déchets Suite aux indications européennes, les déchets électriques et électroniques ne doivent plus être jeter avec les déchets non tirés. Le symbole de la poubelle avec les roues indique l’importance du tri sélectif.Participez vous aussi au respect de ... -
Page 27: Apprentissage Des Éléments Max
d’une perceuse. •Utilisez les vis et chevilles fournies pour fixer le support mural. • A près la fixation du support mural, le MAX! Cube peut y être inséré par le haut et avec l’ouverture orientée vers le bas. 6. Apprentissage des éléments MAX! Afin que les éléments MAX! puissent communiquer entre eux, ils doivent faire l’objet d’un apprentissage mutuel. L’apprentissage dans le MAX! Cube est réalisé conforta- blement au moyen du logiciel MAX! pour PC. Entre-temps, classez les éléments MAX! dans les differentes chambres pourqu’on puisse évider des échanges involontaires en les faisant l’objet d’un apprentissage. 7. Alimentation électrique L’alimentation électrique du MAX! Cube est réalisée au moyen du bloc d’alimentation fourni. -
Page 28: Installation Du Logiciel D'appareils
rompue, les thermostats dans les différentes pièces effectueront le réglage de manière autonome. Le MAX! Cube sert uniquement d’interface avec le lo- giciel MAX!, avec un bouton mural MAX! ou la mé- moire de données centrale. Attention: afin d’éviter d’endommager l’appareil, veuillez utiliser exclusivement le bloc d’alimentation d’origine pour assurer l’alimentation électrique. 8. Installation du logiciel PC et configurations minimales des systèmes Le MAX! Cube doit être alimenté électriquement et relié à un routeur pour l’installation du logiciel MAX! A la mise en service du MAX! Cube, DHCP doit être activé sur le routeur. En alternative, on peut manuel- lement affecter le MAX! Cube via le logiciel à l’adrèsse IP suivante: 192.168.0.222. -
Page 29: Configuration Minimale
Configuration minimale: • Système d’exploitation : Windows XP , Windows Vista , ® ™ Windows 7, Mac OS X 10.5 où plus • Navigateur: I nternet Explorer® à partir de la ver- sion 7.0, Mozilla Firefox® à partir de la version 3.6.16, Safari à partir de la version 5, Google Chrome à partir de la version 8 9. Connexion Internet La configuration du système MAX! requiert une connexion locale avec le réseau domestique (LAN) et une alimentation électrique existante pour le MAX! Cube. Afin de pouvoir établir une connexion avec votre Smartphone ou votre or- dinateur portable via le Portail MAX!, l’accès Internet doit également être activé. Pour l’alimentation continue du MAX! Cube, nous recommandons d’utiliser le bloc d’alimentation USB fourni. 10. Rétablir les réglages par défaut. L’état ... -
Page 30: Séquences De Clignotements Et Comportements D'émission
Reset (b) appuyée. • R établissez simultanément l’ali- mentation électrique. • Maintenez la touche Reset ap puyée jusqu’à ce que la DEL d’ali mentation (Power) soit allu mée en continu. • La configuration d’usine est alors rétablie. 11. Séquences de clignotements et comportements d’émission Etat Signification DEL Power DEL éteinte Alimentation électrique interrompue DEL clignote MAX! Cube démarre et effectue un autotest DEL allumée en Autotest terminé avec succès et continu alimentation électrique établie DEL Internet DEL éteinte ... -
Page 31: Remarques Au Sujet Du Fonctionnement Radio
La transmission radio est réalisée par une voie non exclusi- ve, ce qui peut provoquer des interférences. Les perturba- tions peuvent être induites entre autres par des processus de commutation, des moteurs électriques ou également par des appareils électriques défectueux. La portée à l’intérieur des bâtiments peut être très différen- te de celle en champ libre. En-dehors des performances d’émission et des propriétés de réception des récepteurs, les influences environnementales comme l’hygrométrie et les données structurelles jouent un rôle important. REV Ritter déclare par la présente que le modèle est conforme aux exigences essentielles et aux autres prescriptions de la directive 1999/EG. Consulter la décla- ration CE de conformité complète: http://www.rev.biz à l‘article correspondant. 13. Entretien et nettoyage Le produit ne requiert aucun entretien. Les réparations doi- vent être effectuées par un spécialiste. Nettoyez le produit avec un chiffon doux, propre, sec et non pelucheux. Pour enlever des salissures plus conséquentes, le chiffon peut être légèrement humidifié avec de l’eau tiède. N’utilisez pas ... -
Page 32: Caractéristiques Techniques
14. Caractéristiques techniques Alimentation électrique : Entrée: 100V - 240V~ / 350mA Sortie : 5V= / 550mA Dimensions du boîtier (lxhxp) : 80 x 80 x 80mm Fréquence radio : 868,3MHz Classe de récepteur : SRD Classe 2 Type de protection : IP20 Portée typique en champ libre : 100m Interface : RJ-45 (Ethernet) Coloris : blanc Sous réserve de modifications techniques. - Page 33 Inhoudsopgave 1. Beoogd gebruik ............33 2. Overzicht ..............34 3. Veiligheidsinstructies ..........35 4. Verwijdering ..............35 5. Montage ..............35 6. Aanleren van MAX! Componenten ......36 7. Voeding ..............36 8. I n stallatie van de apparaatsoftware & systeemvereisten ............37 9. Internetverbinding .............38 10. Fabrieksinstellingen opnieuw instellen .....38 11. Led-knipperreeksen en zendgedrag ......39 12. Instructies voor het draadloze bedrijf .......40 13. Onderhoud en reiniging ..........40 14. Technische eigenschappen ........41 Lees deze handleiding zorgvuldig door, vóór u het apparaat in ge- bruik neemt. Bewaar de handleiding, om ze ook later nog te kun- nen raadplegen. REV Ritter GmbH Frankenstr. 1-4 D-63776 Mömbris www.rev.biz...
-
Page 34: Beoogd Gebruik
1. Beoogd gebruik De MAX! Cube maakt een comfortabele configuratie van de MAX! Componenten met de MAX! Software en MAX! Portal mogelijk. Bovendien kan via de Cube de status van de afzonderlijke componenten worden opgevraagd. Het apparaat is dus als LAN-gateway de data-interface van het systeem en fungeert tegelijkertijd als geheugen voor alle configuratiegegevens. De draadloze communi- catie tussen de MAX! Componenten gebeurt bidirectio- neel. Zo is gegarandeerd dat de verzonden informatie de ontvangers ook bereikt. Bij een bestaande internetverbinding kan het systeem op verschillende manieren worden bestuurd. Met een browser is ... -
Page 35: Overzicht
gebruik bedoeld. Meer informatie over het MAX!-systeem en de verkrijgbare componenten vindt u onder de website van uw contractante. 2. Overzicht Bovenzijd Power: De led geeft aan of het apparaat onder spanning staat en bedrijfsklaar is. Internet: De led geeft aan of een verbinding met het LAN/internet bestaat. Battery: De led geeft aan of bij een MAX! Component de batterij moet worden ver- vangen. Onderzijde Resettoets: Om de fabrieksinstellingen opnieuw in te stellen. Zijkant (1) Netwerkaansluiting voor verbinding met een router. (2) Aansluiting voor USB-voeding (zie hoofdstuk 6). 3. Veiligheidsinstructies De apparaten zijn geen speelgoed! Laat kinderen er niet mee ... -
Page 36: Verwijdering
spelen. Laat verpakkingsmateriaal niet rondslingeren. Het kan door kinderen als gevaarlijk speelgoed worden gebruikt. Open het apparaat niet. Het bevat geen onderdelen die door de ge- bruiker moeten worden onderhouden. In het geval van een defect dient u het apparaat naar de klantenservice te sturen. 4. Verwijdering WEEE-afvalrichtlijn In overeenstemming met de Europese aanwijzingen mag afgedankte elektrische en elektronische apparatuur niet langer bij het ongesorteerde afval worden gedeponeerd. Het symbool van de verrijdbare afvalbak wijst op de noodzaak van een gescheiden afvalinzameling. Help ook mee ons milieu te beschermen en zorg ervoor dat deze apparaten, als u ze niet meer gebruikt, in de correcte systemen van de geschei- den afvalinzameling terechtkomen. RICHTLIJN 2002/96/EG VAN HET EUROPEES PARLEMENT EN DE RAAD van 27 januari 2003 betreffende afgedankte elektrische en elektronische apparatuur. De CE-markering is een label voor het vrij verkeer van goederen binnen de Europese Unie en is uitsluitend be- doeld voor de betreffende autoriteiten. Het is geen ga- rantie voor bepaalde eigenschappen. 5. Montage De ... -
Page 37: Aanleren Van Max!-Componenten
• B oor de gemarkeerde gaten (a) met een boor. • Gebruik voor het bevestigen van de wandhouder de bijgeleverd schroeven en pluggen. • N a het bevestigen van de wand- houder kan de MAX! Cube via de bovenzijde met de opening naar be- neden op de wandhouder worden geplaatst. 6. Aanleren van MAX!-componenten Opdat MAX!-componenten met elkaar zouden kunnen communiceren, moeten ze aan elkaar worden aangeleerd. Het aanleren aan de MAX! Cube gebeurt comfortabel via de MAX!-computersoftware. Wijs de aangeleerd MAX!-componenten in de tus- sentijd ruimtes toe om mogelijke verwarringen te vermijden. 7. Voeding De elektrische voeding van de MAX! Cube gebeurt met de ... - Page 38 mogelijk. Houd er hierbij wel rekening mee dat bij sommi- ge modellen de USB-spanning na het uitschakelen van het apparaat niet meer beschikbaar is. Als de elektrische voeding van de MAX! Cube on- derbroken is, regelen de thermostaten in de ruimten autonoom verder. De MAX! Cube dient slechts als interface voor de MAX! Software, voor een MAX! Wandschakelaar en als centraal datageheugen. Let op! Om schade aan het apparaat te voorkomen, mag u uitsluitend de bijgeleverde originele adapter gebruiken voor de elektrische voeding. 8. Installatie van de computersoftware & systeemvereisten De MAX! Cube moet voor de installatie van de MAX! Software van stroom voorzien worden en met een router verbonden zijn. Voor de installatie van de MAX! Cube activeer de DHCP van de router. Alternatief kan over de MAX! Software het volgende IP-adres naar de MAX! Cube worden toegewezen: 192.168.0.222. Het MAX! Computerprogramma hebt u nodig om via de MAX! Cube MAX! Componenten aan te leren of te configu- reren en om statusmeldingen van de apparaten op te vragen. ...
-
Page 39: Systeemvereisten
website van uw contactante an volg de instructies. • Start het gedownloade programma en volg de installatie- instructies. Systeemvereisten: • Besturingssysteem: Windows XP , Windows Vista , ® ™ Windows 7, Mac OS X 10.5 of hoger • Browser: I nternet Explorer® vanaf versie 7.0, Mozilla Firefox® vanaf versie 3.6.16, Safari vanaf versie 5, Google Chrome vanaf versie 8 9. Internetverbinding De configuratie van het MAX! Systeem vereist een lokale verbinding met het thuisnetwerk (LAN) en de elektrische voeding van de MAX! Cube. Om met uw smartphone of notebook via de MAX! Portal een verbinding tot stand te brengen, moet ook de internettoegang geactiveerd zijn. Voor de continue voeding van de MAX! Cube dient u de bijgeleverde USB-adapter te gebruiken. 10. -
Page 40: Led-Knipperreeksen En Zendgedrag
• H oud nu de resettoets (b) ingedrukt. • •Schakel tegelijkertijd de elektrische voeding weer in. • Houd de resettoets ingedrukt, totde powerled brandt. De powerledbegint te blinken. • De powerled brand weer permanent • De fabrieksinstellingen zijn nu weer ingesteld. 11. Led-knipperreeksen en zendgedrag Toestand Betekenis Power-led led uit elektrische voeding onderbroken led knippert MAX! Cube start en voert zelftest uit led brandt zelftest succesvol voltooid continu en het apparaat staat onder stroom Internet-led led uit geen actieve verbinding led knippert LAN-verbinding met router bestaat, geen verbinding met ... -
Page 41: Instructies Voor Het Draadloze Bedrijf
Het bereik in gebouwen kan sterk afwijken van het be- reik in openlucht. Behalve het zendvermogen en de ont- vangst-eigenschappen van de ontvanger spelen ook mili- eu-in-vloe-den zoals luchtvochtigheid, en de bouwkundige situatie een belangrijke rol. Hiermee verklaart REV Ritter, dat het model zich in overeenstemming bevindt met de principiële vereisten en andere relevante voorschriften van de richtlijn 1999/EEG. Volledige CE-conformiteitsverklaring zie: www.rev.biz onder het betreffende artikel. 13. Onderhoud en reiniging Het product is onderhoudsvrij. Laat reparaties aan een ... -
Page 42: Technische Eigenschappen
14. Technische eigenschappen Voeding: Input: 100V - 240V~ / 350mA Output: 5 V= / 550mA Afmetingen kast (b x h x d): 80 x 80 x 80mm Zendfrequentie: 868,3MHz Klasse ontvanger: SRD Class 2 Beschermingsgraad: IP20 Typisch bereik in het vrije veld: 100m Interface: RJ-45 (ethernet) Kleur: Technische wijzigingen zijn voorbehouden. - Page 44 REV Ritter GmH Frankenstr. 1-4 D-63776 Mömbris www.rev.biz...
