5 BOILER CONTROL
5 BOILER CONTROL
5 RÉGULATEUR CHAUDIÈRE
5.1 Control Panel
5.1 Control Panel
5.1 Panneau de commande

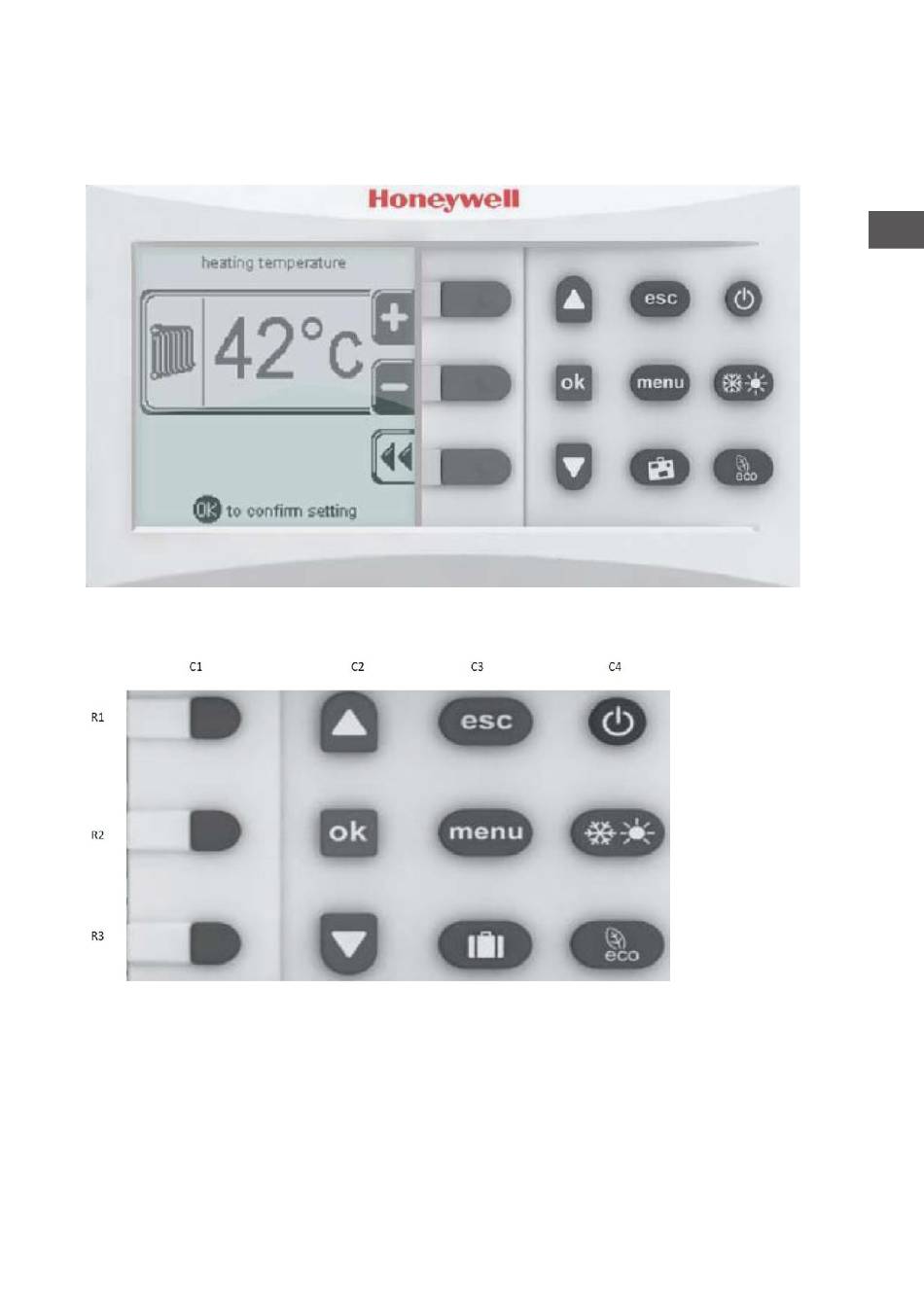

The control panel has 12 buttons and a display as shown in the figure below.
The control panel has 12 buttons and a display as shown in the figure below.
Le panneau de commande a 12 boutons et un écran comme montré sur la figure suivante.
5.2 Push buttons on control panel
5.2 Push buttons on control panel

5.2 Pousser les boutons du panneau de commande

Description of push button use
Description of push button use
Boutons suivants R1-C1, R2, C1 (derrière) , si appuyé, l'icône associée sur l'écran (gauche)
Boutons R1-C2 et R3-C2 (haut-bas), défile, si appuyé, à travers les différents menus.
Boutons R2-C2 confirment si appuyés, la sélection soulignée, ou confirme ce qui a été demandé par
LCD
Bouton retour R1-C3 (échappe), si appuyé à l'écran principal
Bouton extinction chaudière R1-C4(on-off), logo prinicpal et date/temps/heure reste affiché.
Bouton R2-C3 (menu) peut si appuyé, accéder aux deux utilisateurs et menu de l'installateur.
Bouton R2-C4 (été-hiver) active ou désactive, si appuyés, Ch et DHW dans l'ecran principal.
Bouton R3-C3 (Vacances) active, si appuyé, fonction éco dans les écrans principaux
R3-C4 (éco) active, si appuyé, fonction éco dans les écrans principaux
