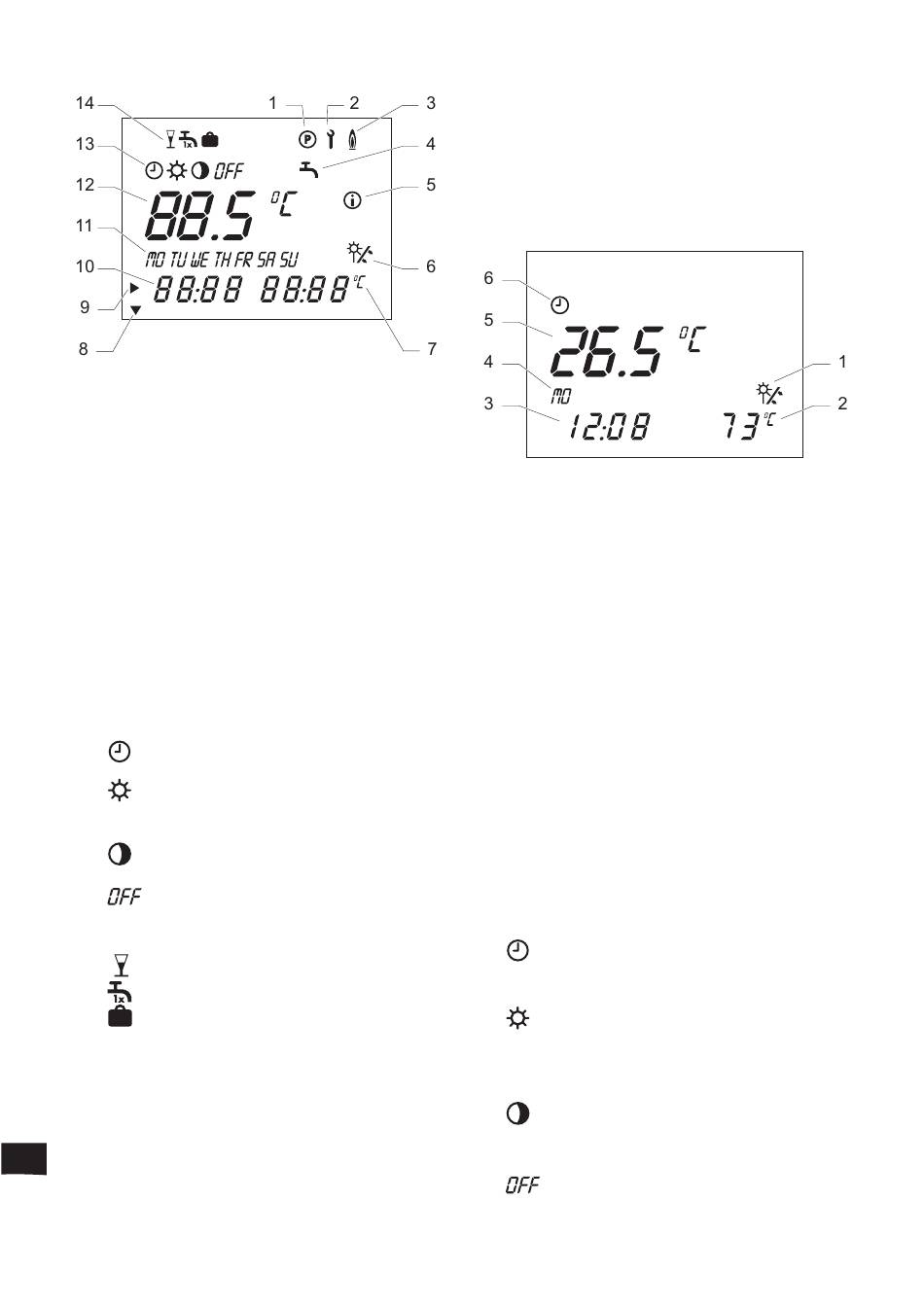

8.2 Description de l'afficheur
Légende
1 Menu programmation
2 Menu installateur
3 Énergie d'appoint en fonctionnement
4 Programmation plage horaire de
réchauffage du ballon solaire (*)
5 Informations
6 Captage d'énergie solaire (affiché et
clignotant si en fonctionnement)
7 Température du capteur
8 Curseur réglages suivants
9 Curseur réglage en cours
10 Zone d'affichage multifonctions
11 Jour de la semaine en cours
12 Température de l'eau chaude :
T° consigne ou T° réelle
13 Mode de fonctionnement :
énergie d'appoint en mode
automatique - système solaire activé
énergie d'appoint en
fonctionnement continu - système
solaire activé
énergie d'appoint désactivée
- système solaire activé
énergie d'appoint désactivée
- système solaire désactivé
14 Fonctions spéciales (*) :
réception / fêtes
appoint occasionnel
vacances
(*) Fonctions non disponibles sur HelioSet
150 et 250 mais affichées à l'écran.
6
8.3 Affichage du menu principal
À la première mise en route de l'appareil,
l'installateur a programmé la date (jour et
année) et l'heure.
À la première mise sous tension, le menu
principal s'affiche.
Légende
1 Captage d'énergie solaire (affiché et
clignotant si en fonctionnement)
2 Température réelle du capteur solaire
3 Heure actuelle ou LEG pour fonction
légionellose lorsque celle-ci est activée
4 Jour de la semaine en cours
5 Température réelle du ballon
6 Mode de fonctionnement en cours
8.4 Programmation des fonctions du
menu principal
• Respectez l'ordre de programmation
suivant :
- la température de consigne du ballon
solaire
- le mode de fonctionnement :
énergie d'appoint en mode
automatique - système solaire activé
énergie d'appoint en
fonctionnement continu - système
solaire activé
énergie d'appoint désactivée -
système solaire activé
énergie d'appoint désactivée
- système solaire désactivé
