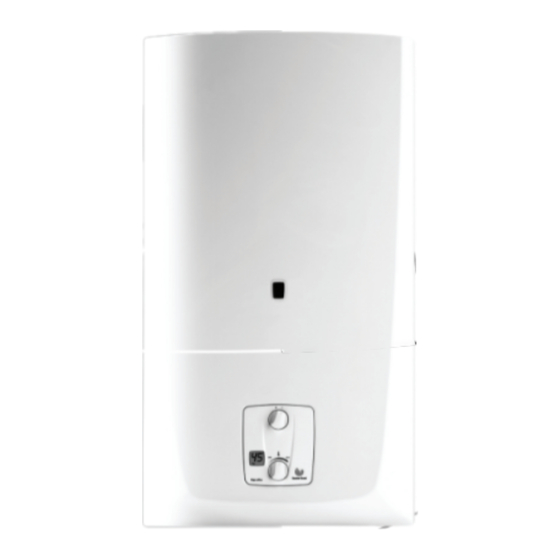

Opalia C 16 E

Publicité

Table des Matières
loading

Sommaire des Matières pour Saunier Duval Opalia C 16 E

  • Page 1 Notice d’emploi et manuel d’installation Opalia C 16 E...
  • Page 3: Table Des Matières

    Vue d’ensemble ..................6 Réglage de la température de l’eau ............6 Mise hors fonctionnement ............7 Diagnostic de pannes ..............7 Protection contre le gel .............. 8 Maintenance/Service Après-Vente ..........8 - 1 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 4: Généralités

    Il convient également de faire appel à un • Fermer le robinet de gaz. professionnel qualifi é pour l’entretien et • Ouvrir portes et fenêtres. les réparations de l’appareil ainsi que pour - 2 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 5: Consignes De Sécurité Et Prescriptions

    Seuls les un apport d’air suffi sant à l’appareil. professionnels du Service Après-Vente Attention ! Saunier Duval sont autorisés à apporter Nous vous recommandons d’être vigilants des modifi cations aux composants lors du réglage de la température de l’eau scellés.
  • Page 6: Garantie Constructeur / Responsabilité

    Responsabilité règles de l’art, les normes en vigueur, les instructions particulières fi gurant Merci d’avoir choisi Saunier Duval Eau sur la notice d’utilisation (article 1792- Chaude Chauffage, premier constructeur 4 Loi 78.12 du 04/01/78) ainsi qu’à la français de chauffe-eaux.
  • Page 7: Utilisation Prévue De L'appareil

    Cet appareil ne peut être utilisé que dans des véhicules stationnaires (installations dites «fi xes »). - 5 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 8: Utilisation De L'appareil

    Remarque ! Il est possible de modifi er la température à l’aide du sélecteur tout en puisant de l’eau chaude. En été, nous vous conseillons de réduire la température de l’eau. - 6 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 9: Mise Hors Fonctionnement

    (0), puis remettez-le en marche (I). Si la panne persiste après 3 essais, l’appareil se verrouille automatiquement. L’afficheur indique la panne F3. Si la panne persiste, contactez un professionnel qualifié. - 7 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 10: Protection Contre Le Gel

    • Dévissez la vis d’arrêt située sur le raccord eau froide de l’appareil à l’aide d’un tournevis plat. • Ouvrez tous les robinets d’eau chaude pour vider entièrement l’appareil et les conduits. - 8 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 11 Contrôle / Remise en fonctionnement ........17 Information de l’utilisateur ............17 Changement de gaz ..............17 Inspection et entretien .............. 17 Détection des pannes .............. 19 Pièces de rechange ..............19 Données techniques ............... 20 - 9 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 12: Remarques Relatives À La Documentation

    - Directive Européenne n°2004- 108 du Parlement Européen et du Conseil relative à la compatibilité électromagnétique - Directive Européenne n°2006-95 du Parlement Européen et du Conseil relative à la basse tension - 10 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 13: Schéma Fonctionnel

    Sécurité de refoulement cheminée Brûleur Boîtier coupe-tirage Électrode de contrôle de fl amme Sécurité de surchauffe Détecteur de débit Capteur de température Allumeur électronique Raccord eau froide Électrode d’allumage Raccord gaz Chambre de combustion - 11 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 14: Choix De L'emplacement

    (installations pièces de rechange en respectant leur dites «fi xes »). position et leur sens initiaux. Vérifi ez cette opération en constatant la mise en sécurité de l’appareil. - 12 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 15: Décrets, Normes, Directives

    123-55 du Code de la construction et de l’habitation (ancien décret du 31 octobre 1973) ; - d’autre part, le règlement de sécurité contre les risques d’incendie et de panique dans les établissements - 13 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 16: Installation

    Installation 5.1 Dimensions Ø Cote - 14 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 17: Fixation Au Mur

    • Mettez en place les joints et serrez les Douille eau chaude raccords eau et gaz. Douille gaz Douille eau froide • Vérifi ez qu’il n’y a pas de fuite. Réparez Filtre sanitaire si nécessaire. Limiteur de débit - 15 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 18: Contrôle Du Bon Fonctionnement De La Sécurité Refoulement Cheminée

    D2 ≥ 139 • Enlevez le diaphragme gaz placé dans > 10 m le robinet d’arrêt du gaz D1 = 125 et D2 ≥ 125 • Remplacez-le avec celui livré avec l’appareil. - 16 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 19: Raccordement Électrique

    • Nettoyez aussi bien le brûleur que le et leur état de fonctionnement. corps de chauffe de l’appareil. En cas d’encrassement contenant des particules d’huile ou de graisse, - 17 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 20 Les ailettes ne doivent en aucun cas risquer d’être déformées ! • Après toute opération d’entretien, contrôlez le bon fonctionnement de l’appareil en suivant les indications du chapitre «Contrôle / Remise en fonctionnement». - 18 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 21: Détection Des Pannes

    Duval doivent être utilisées lors de travaux de réparation et d’entretien. • N’utilisez que les pièces de rechange d’origine. • Assurez-vous du montage correct de ces pièces en respectant leur position et leur sens initiaux. - 19 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 22: Données Techniques

    Ø buse boîtier coupe-tirage Poids net 25,3 Tension d’alimentation (sinusoïdale) V/Hz 230/50 Puissance maximale absorbée Fusibles intégrés Fusibles 10/16 Protection électrique IPX4d Numéro CE 1312BO3951 1) 15 °C, 1013,25 mbar, gaz sec - 20 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 23 0,73 Pression brûleur à puissance maximale mbar 28,7 Diamètre diaphragme gaz à puissance maximale Pression brûleur à puissance maximale 26 kW mbar 26,7 Diamètre diaphragme gaz à puissance maximale 26 kW - 21 - 0020023569_04 - 11/11 - Saunier Duval...
  • Page 24 VAILLANT GROUP FRANCE SA «Le Technipole» - 8, avenue Pablo Picasso SA Au capital de 7.328.460 Euros 94132 Fontenay-sous-Bois cedex – France 301 917 233 RCS CRETEIL Téléphone : 01 49 74 11 11 Télécopie : 01 48 76 89 32 www.saunierduval.fr...
