4.2
4.3
© Martin Engineering GmbH
Montage du racleur sur les supports
1.
Desserrez les 4 vis (et leur contre écrou) qui relient l´axe (B) et la lame
(A, fig. 3), aux bras de fixation (C, D).
2.
Retirez les chevilles (E).
3.
Introduire les chevilles dans les douilles de guidage (F).
4.
Glissez l´axe et la lame de manière à centrer la lame par rapport à
l´axe longitudinal du tapis. Resserrez ensuite les vis et les contre-
écrous et fixez la lame. La lame doit reposer sur le tapis.
5.
Remettre les chevilles.
Montage du câble de sécurité
AVERTISSEMENT
!
Le câble de sécurité empêche le racleur de se faire prendre entre la
bande et le tambour de queue au cas où les vis devaient se desserrer.
Si le câble n´est pas monté ou n´est pas monté correctement, le racleur,
le tapis et le tambour de queue peuvent être endommagés.
1.
Attachez un bout du câble (A, fig. 4) au crampon (B) au moyen du
serre-câble (C).
AVERTISSEMENT
!
Ne fixez pas le câble au profil situé entre le racleur et le tambour de
2.
Enduire de Loctite ou d´un produit similaire le filet de la vis de régla-
ge à tête carrée (D). Fixez le crampon sur le profilé sur lequel est
monté le support. Serrez la vis d´arrêt.
3.
Passez l´autre bout du câble autour du profil (E) et fixez le crampon.
Le câble ne peut pas avoir une flèche supérieure à 51 mm.
D
C
B
A

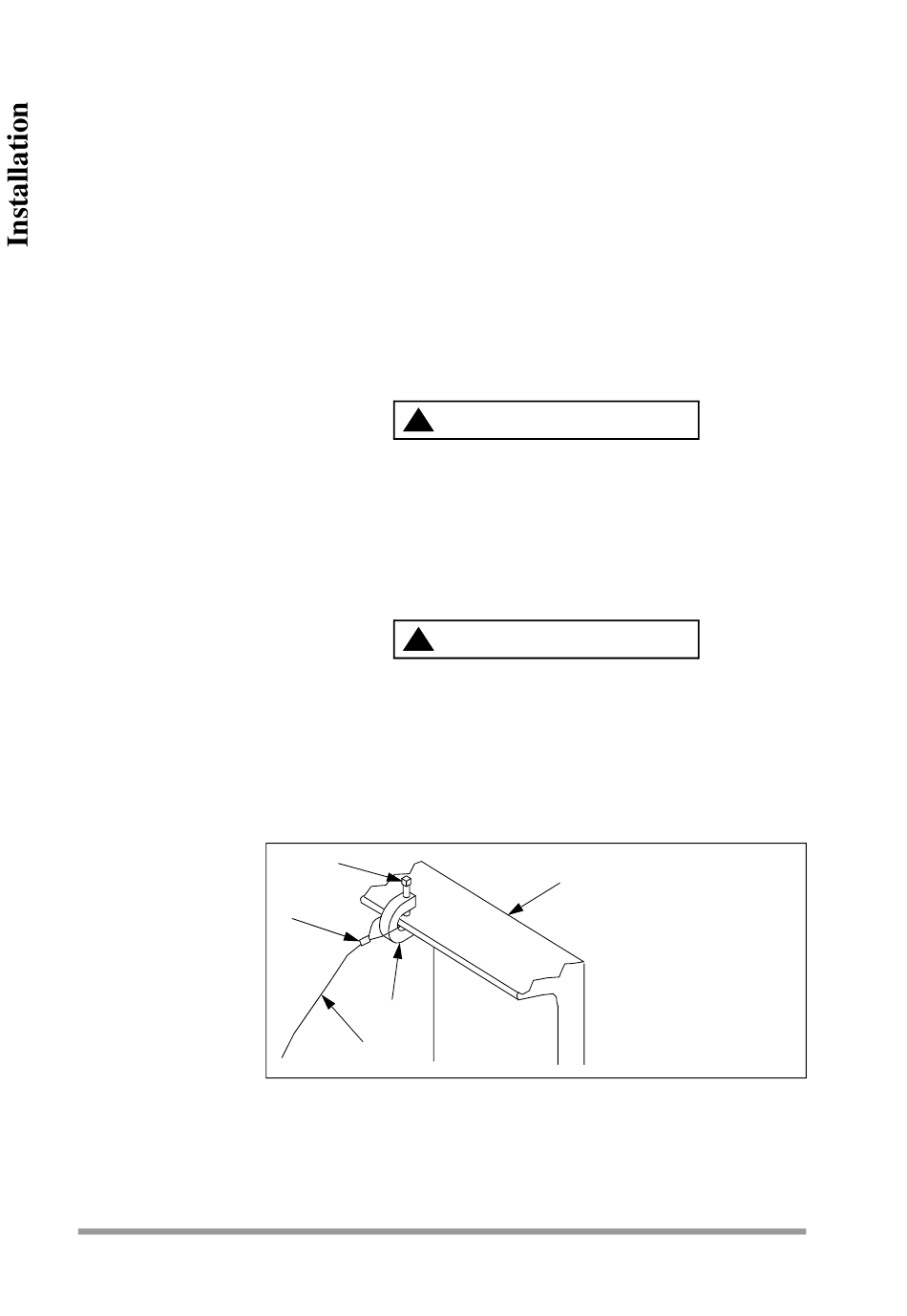

Figure 4: Montage du câble de sécurité
queue.
E
14
A.
Câble
B.
Crampon
C.
Colson
D.
Vis d´arrêt
E.
Support
M3239FR-11/11
