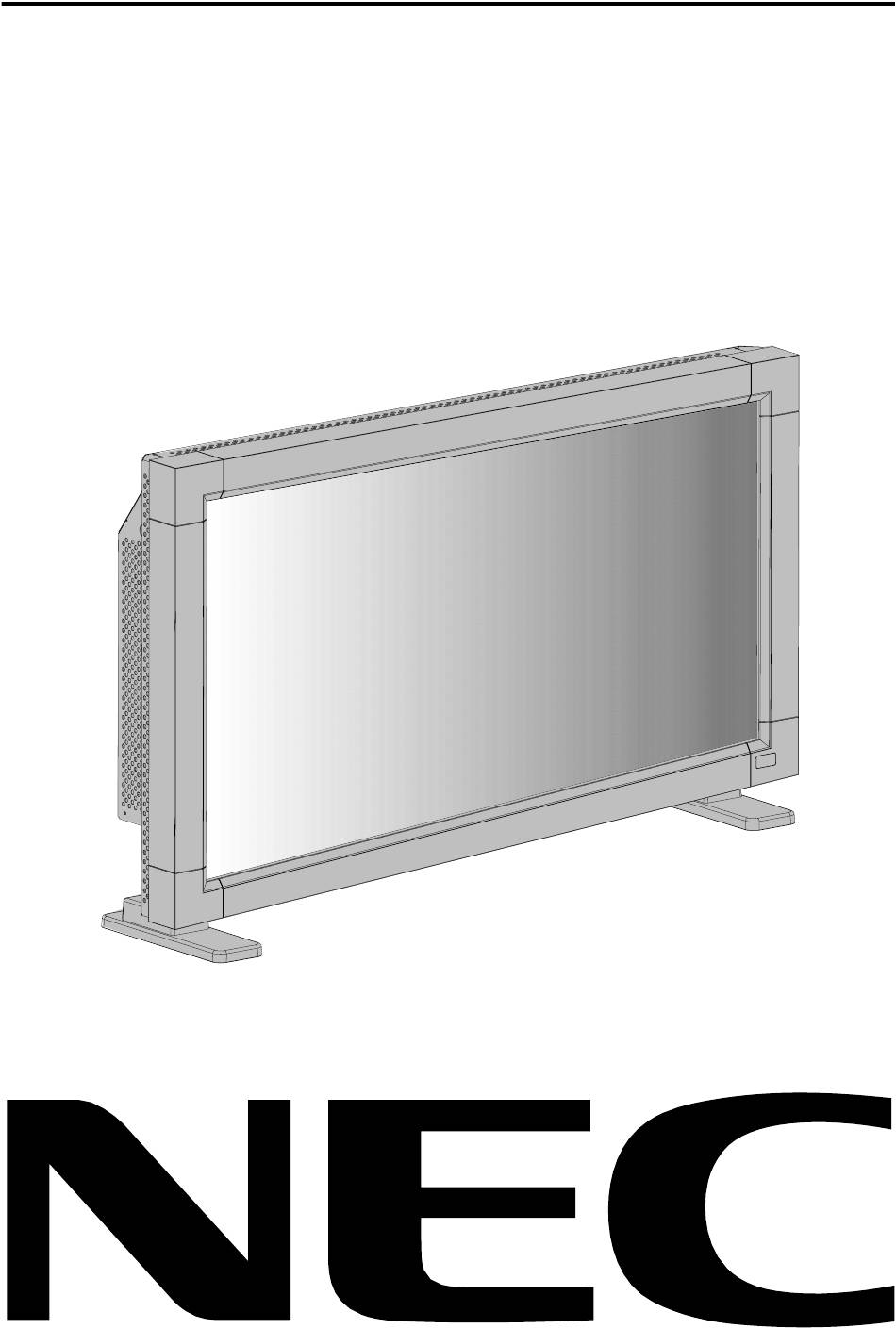

- Page 1 MultiSync LCD3210 32" LCD Moniteur couleur Manuel Utilisateur cev.fr...
-
Page 2: Table Des Matières
Index Déclaration de conformité ..........................Français-1 Informations importantes ..........................Français-2 Avertissement, Attention ..........................Français-2 Déclaration ..............................Français-2 Consignes de sécurité, d’entretien, et conseils d’utilisation ................Français-3 Sommaire ..............................Français-4 Noms et fonctions des pièces ........................Français-5 Panneau de commande ........................Français-5 Panneau des connexions ........................ -
Page 3: Télécommande Sans-Fil Et Piles Aa
Sommaire La boîte* de votre nouveau moniteur LCD MultiSync LCD3210 doit contenir les éléments suivants : • Moniteur LCD • Sangle x 2 • Cordon d’alimentation (3 m) • Noyau de ferrite x 2 • Câble vidéo (4 m) •... -
Page 4: Noms Et Fonctions Des Pièces
Noms et fonctions des pièces Panneau de commande Arrêt Marche Emplacement du bouton Bouton d’alimentation ( ) Bouton BAS ( ) Allume et éteint l’appareil. Voir également page 18. Réactive le menu OSM lorsque celui-ci est désactivé. Joue dans le menu OSM le rôle de bouton pour déplacer vers le bas la zone en surbrillance et sélectionner le réglage. -
Page 5: Panneau Des Connexions
Panneau des connexions Prise CA IN AUDIO IN 1, 2, 3 Se connecte au cordon d’alimentation fourni avec le Pour recevoir le signal audio provenant d’un matériel moniteur. externe, ordinateur, magnétoscope ou lecteur de DVD. RVB 1 IN (DVI-D) AUDIO OUT Pour recevoir les signaux RVB numériques provenant d’un Pour émettre le signal audio provenant de la prise AUDIO IN ordinateur. -
Page 6: Télécommande Sans-Fil
Télécommande sans-fil Bouton MUTE Pour couper ou rétablir le son. Bouton VOLUME UP Augmente le niveau de la sortie sonore. Bouton VOLUME DOWN Diminue le niveau de la sortie sonore. Bouton PIP (Picture In Picture) Bouton ON/OFF (Marche/Arrêt) : PIP ON/OFF. Voir page 23. -
Page 7: Distance D'utilisation De La Télécommande
Distance d’utilisation de la télécommande Pointez pendant le réglage des boutons le haut de la Manipulation de la télécommande télécommande en direction du capteur à distance du moniteur. Evitez de soumettre la télécommande à des chocs Utilisez la télécommande à une distance d’environ 7 m de violents. -
Page 8: Installation
Installation 1. Choix de l’emplacement du moniteur 3. Connexion de matériel externe (Voir les pages 12 à 17) ATTENTION : NE TENTEZ PAS D’EFFECTUER VOUS-MÊME L’INSTALLATION DU MONITEUR • Pour protéger le matériel que vous connectez, mettez-le hors tension avant d’effectuer des branchements. L’installation de l’écran doit être effectuée par un technicien •... -
Page 9: Réglage Recommandé
13. Utilisation des haut-parleurs externes Nous vous recommandons d’utiliser les haut-parleurs optionnels conçus pour le MultiSync LCD3210. Les connexions externes du haut-parleur du MultiSync LCD3210 peuvent être reliées à la prise pour haut-parleur d’un Insérez le câble fixe et la prise pour haut-parleur système son central. -
Page 10: Comment Monter Et Brancher Des Accessoires Au Moniteur
M6, avoir une longueur de 10 mm ou plus en fonction de l’épaisseur du système de montage. (Torsion recommandée : de 470 à 550N cm). NEC recommande l’utilisation d’une interface de montage en conformité avec les normes nord- américaines TÜV-GS et/ou UL1678. -
Page 11: Connexions
Connexions Avant d’effectuer les branchements : Tout d’abord, mettez hors tension tous les périphériques reliés et effectuez les connexions. Consultez le guide utilisateur fourni avec chaque périphérique. Schéma de câblage Micro- ordinateur Moniteur Micro-ordinateur Lecteur de DVD Micro-ordinateur Magnétoscope Moniteur (second moniteur) Matériel avec interface numérique Fixation de la Noyau de ferrite... -
Page 12: Connexion À Un Pc
Connexion à un PC La connexion d’un PC à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre micro-ordinateur. Il est possible que certaines cartes vidéo n’affichent pas correctement une image. Fréquence de numérisation Résolution Remarques Horizontale Verticale 640 x 480 31,5 Hz 60 Hz... -
Page 13: Connexion À Un Macintosh
Connexion à un Macintosh La connexion d’un Macintosh à votre moniteur vous permettra d’afficher l’image présente sur l’écran de votre ordinateur. Certaines cartes ou certains pilotes vidéo risquent de ne pas afficher correctement les images. Connexion du moniteur au Macintosh •... -
Page 14: Connexions Avec Du Matériel À Interface Numérique
Connexions avec du matériel à interface numérique Il est possible d’établir des connexions avec du matériel équipé d’une interface numérique compatible DVI (Digital Visual Interface). Connexion du moniteur à un ordinateur équipé d’une sortie numérique • La prise RVB 1 IN accepte également les câbles DVI-D. •... -
Page 15: Connexion D'un Lecteur De Dvd
Connexion d’un lecteur de DVD La connexion au moniteur d’un lecteur de DVD vous permettra d’afficher la vidéo de vos DVD. Consultez la documentation de votre lecteur de DVD. Connexion du moniteur à un lecteur de DVD • Pour connecter la prise DVD/HD IN (BNC) du moniteur, procurez-vous un câble de connexion BNC. Vous aurez besoin d’un adaptateur BNC-RCA pour connecter au câble BNC un lecteur de DVD doté... -
Page 16: Connexion Du Moniteur À Un Amplificateur Stéréo
Connexion d’un amplificateur stéréo Vous pouvez connecter un amplificateur stéréo au moniteur. Consultez la documentation de votre ampli. Connexion du moniteur à un amplificateur stéréo • Ne mettez le moniteur et l’amplificateur sous tension qu’après avoir effectué tous les branchements. •... -
Page 17: Opération De Base
Opération de base Modes MARCHE et ARRÊT L’indicateur d’alimentation du moniteur passe au vert lorsque ce dernier est sous tension, et au rouge lorsque le moniteur est en mode ARRÊT. Il existe trois manières d’allumer et d’éteindre le moniteur : 1. -
Page 18: Indicateur D'alimentation
NORMAL : Affichage par le rapport de format du signal Indicateur d’alimentation entré sur signal PC ou affichage en rapport de format 4:3 sur signal DVD/HD ou VIDEO. Statut FULL (PLEIN) : Affichage sur la totalité de l’écran. WIDE (LARGE) : Etendre signal boîte aux lettres 16:9 sur la Position MARCHE Vert totalité... -
Page 19: Commandes Osm (On-Screen-Manager)
Commandes OSM (On-Screen-Manager) Pressez le bouton MENU Appuyez sur le bouton Appuyez sur les boutons HAUT ou BAS, Pressez le bouton MENU pour ouvrir le menu principal. SET (fixer) pour faire et PLUS ou MOINS pour sélectionner la ou EXIT pour sortir. Appuyez sur les boutons HAUT votre choix. -
Page 20: Screen (Ecran)
Règle la teinte de l’écran. PICTURE BRIGHTNESS TINT Appuyez sur le bouton + pour donner à l’écran une CONTRAST SHARPNESS TINT (TEINTE) TINT teinte verdâtre. COLOR BLACK LEVEL NOISE REDUCTION Appuyez sur le bouton - pour donner à l’écran une *.ENTRÉE DVD/HD, VIDÉO + -:ADJ EXIT... -
Page 21: Audio
Règle la taille verticale par l’augmentation ou la SCREEN H POSITION V RESOLUTION diminution de ce paramètre. V POSITION V RESOLUTION CLOCK CLOCK PHASE Appuyez sur le bouton + pour agrandir l’image en H RESOLUTION (RÉSOLUTION V.) V RESOLUTION ZOOM MODE hauteur. -
Page 22: Picture In Picture (Image Dans Image)
Menu principal MAIN MENU PICTURE SCREEN AUDIO PICTURE IN PICTURE (IMAGE DANS IMAGE) CONFIGURATION 1 CONFIGURATION 2 ADVANCED OPTION :SEL :NEXT EXIT :RETURN MENU :EXIT MENU Sous-menu Sélection de la taille de l’image insérée en mode PIP SIZE PIP SIZE Picture-in-Picture (PIP) (Image dans image, IDI). -
Page 23: Configuration 2
Sélectionnez la fonction SCREEN SAVER (Économiseur Écran) pour réduire le risque de persistance de l’image. GAMMA : La valeur gamma de l’affichage est modifiée et fixée lorsque le paramètre ON (Marche) est sélectionné. COOLING FAN (Ventilateur) : Le ventilateur intégré est toujours en marche lorsqu’il est réglé... - Page 24 Le menu des commandes OSM reste à l’écran aussi CONFIGURATION 2 longtemps qu’il est utilisé. LONG CABLE MANUAL OSM TURN OFF OSM TURN OFF OSM TURN OFF INFORMATION OSM Dans le sous-menu Extinction OSM, vous pouvez choisir (EXTINCTION OFF TIMER 10 SEC.
-
Page 25: Advanced Option (Option Avancée)
Menu principal MAIN MENU PICTURE SCREEN AUDIO ADVANCED OPTION (OPTION AVANCÉE) CONFIGURATION 1 CONFIGURATION 2 ADVANCED OPTION :SEL :NEXT :RETURN :EXIT MENU EXIT MENU Sous-menu Sélectionne le port d’entrée S-Vidéo. PRIORITY (Priorité) : ADVANCED OPTION S-VIDEO MODE S-VIDEO MODE Si un câble est connecté à l’entrée S-Vidéo, il est BLACK LEVEL EXPANSION S-VIDEO MODE GAMMA SELECTION... - Page 26 La matrice mosaïque utilise plusieurs écrans. Cette fonction fournit un grand écran unique à l’aide de 16 moniteurs maximum. 4 moniteurs pourront être affectés à l’affichage horizontal et 4, à l’affichage vertical. Ceci signifie que vous devez relier la sortie PC à chaque moniteur à...
-
Page 27: Durée De Vie Prolongée De L'affichage
être mis hors tension pendant une heure pour effacer l’image. Comme pour tous les équipements d’affichage personnels, NEC DISPLAY SOLUTIONS recommande l’affichage d’images animées et l’utilisation à intervalles réguliers d’un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 28: Contrôle À Distance Du Moniteur Via Une Interface Rs-232C
REMARQUE : Vous aurez besoin d’un adaptateur port série 25 broches si votre PC (IBM ou compatible IBM) ne dispose pas d’un autre connecteur port série. Prenez contact avec votre revendeur. * La terminaison de sortie RS-232C se connecte uniquement à MultiSync LCD3210. Ne connectez aucun autre équipement. 1) Interface... -
Page 29: Opération
3) Séquence de contrôle (1) La commande sera envoyée d’un ordinateur au moniteur LCD dans les 400 ms. (2) Le moniteur LCD retournera une commande 400 ms* après avoir reçu et exécuté un code. En cas de mauvaise réception de la commande, le moniteur LCD n’émettra pas de commande de retour. -
Page 30: Fonctionnalités
Interface de montage à la norme VESA : Permet aux utilisateurs de fixer leur moniteur LCD sur tout support ou bras de montage à la norme VESA. Vous pouvez monter le moniteur sur un mur ou sur un bras en utilisant tout dispositif tiers compatible. NEC recommande l’utilisation d’une interface de montage en conformité... -
Page 31: Résolution Des Problèmes
Assurez-vous que l’ordinateur n’est pas en mode d’économie d’énergie (touchez le clavier ou la souris). Le voyant rouge sur le moniteur clignote • Il est possible qu’une panne se soit produite. Contactez votre revendeur NEC DISPLAY SOLUTIONS autorisé. L’image n’est pas à la bonne taille •... -
Page 32: Spécifications
Spécifications Spécifications du produit Entrée analogique Entrée numérique Module LCD 32" / 80,0 cm en diagonale Pas : 0,511 mm Résolution : 1366 x 768 points Couleur : Plus de 16 millions de couleurs (en fonction de la carte vidéo utilisée) Luminosité... -
Page 33: Brochage
Brochage 1) Entrée RVB analogique (Mini D-Sub 15 broches) : R, V, B 2 N° broche Signal vidéo rouge Signal vidéo vert Signal vidéo bleu Mini D-sub 15 broches DDC-GND Rouge-GND Vert-GND Bleu-GND +5V (DDC) SYNC-GND DDC-SDA H-SYNC V-SYNC DDC-SCL 2) Entrée S-VIDÉO : V I D É...
