PRÉPARATION

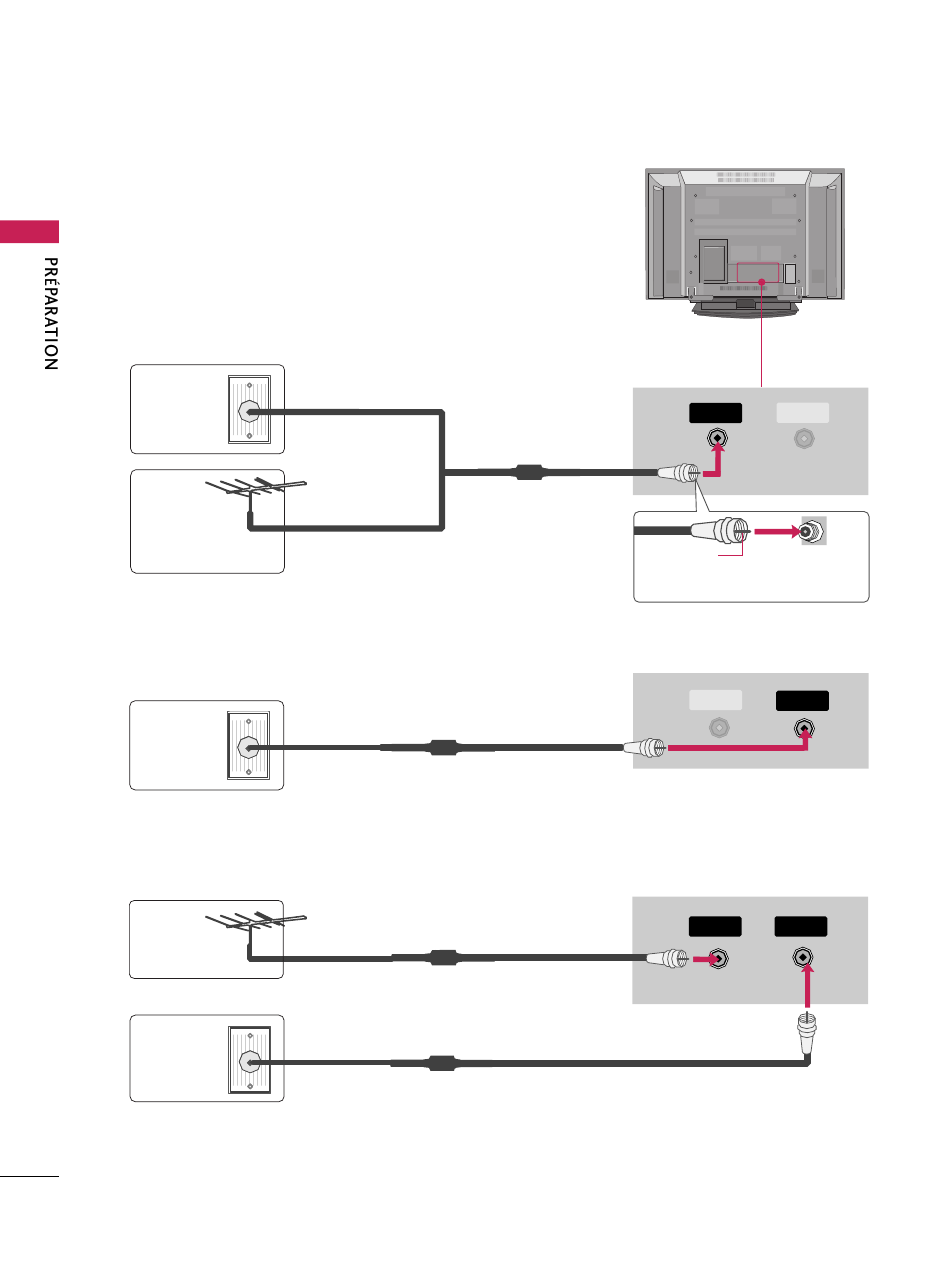

CONNEXION ANTENNE OU C
1. Antenne (analogique ou numérique)
Douille d'antenne murale ou antenne extérieure sans connexion à
un convertisseur. Pour une qualité d'image maximale, régler la direc-
tion de l'antenne au besoin.
Douille
antenne
murale
Antenne
extérieure
(VHF, UHF)
2. Câble
Prise
murale de
télédistrib-
ution
3. Utilisation de l'antenne et du câble.
Antenne
Prise
murale
télédistrib-
ution
16
Appartement à logements
(branché sur une douille antenne murale)
Fil coaxial RF 75 ohms
Appartement à logements
(branché sur une prise murale
pour antenne extérieure)
Fil coaxial RF 75 ohms
Fil coaxial RF 75 ohms
Fil coaxial RF 75 ohms
BLE
Â
Fil bronze
Faire attention à ne pas plier le fil bro-
nze au moment de brancher l'antenne.
CABLE
IN
CABLE
IN
CABLE
CABLE
ANTENNA
IN
IN
ANTENNA
CABLE
IN
IN
ANTENNA
CABLE
IN
IN
CABLE
IN
CABLE
IN
CABLE
IN
