PL

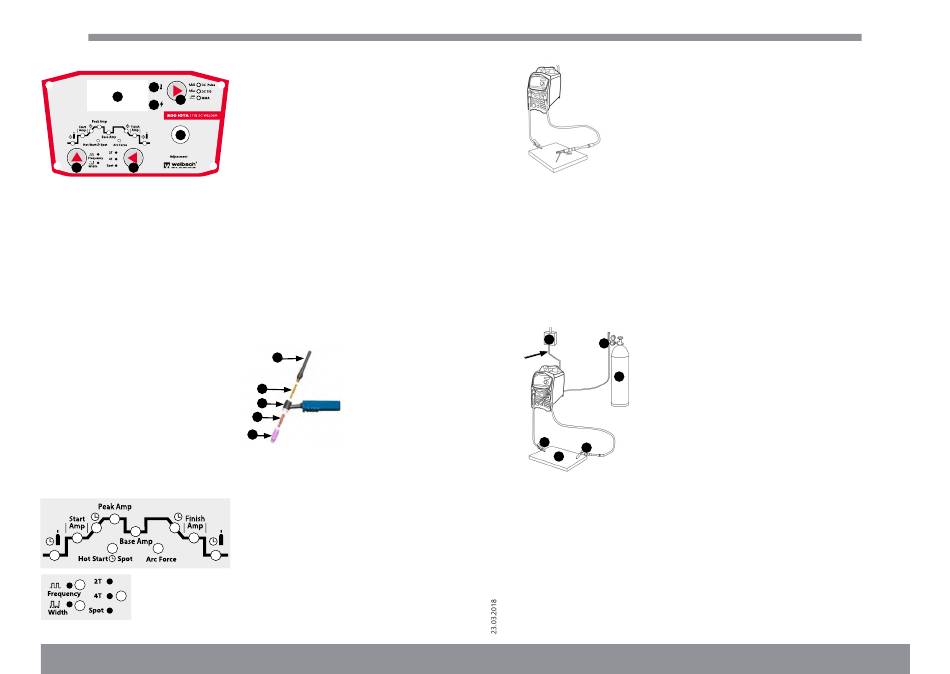

Panel sterowania
2
1
4
3
5
7
6
Funkcje przycisków panelu sterowania:
1.
Wyświetlacz.
2.
Wskaźnik Przeciążenia / awarii = lampka zapala się
w przypadku wystąpienia dwóch sytuacji:
a) jeżeli maszyna ma awarię i nie może być
eksploatowana.
b) jeżeli spawarka przekroczyła standardowy czas
przeciążenia, przechodzi w tryb bezpieczeństwa
a następnie wyłącza się. Oznacza to, że urządzenie
w ramach kontroli temperatury i przegrzania
przechodzi w tryb spoczynku. Podczas tego procesu
zaświeca się kontrolka ostrzegawcza na przednim
panelu. W tej sytuacji nie trzeba wyciągać wtyku
zasilania z gniazdka. W celu schłodzenia urządzenia
wentylator może funkcjonować dalej. Jeżeli czerwona
kontrolka nie świeci się, to oznacza to, że urządzenie
schłodziło się do temperatury eksploatacji i może
być ponownie użytkowane.
3.
Kontrolka pracy urządzenia.
4.
Przycisk zmiany trybu spawania: DC TIG Pulse, DC
TIG, MMA.
5.
Pokrętło regulacji wartości nastawnych spawarki.
6.
Przycisk zmiany sposobu działania przycisku na
palniku
2T – naciśnięcie przycisku na palniku inicjuje proces
spawania metalu a zwolnienie przycisku kończy
proces
4T – naciśnięcie przycisku na palniku inicjuje proces
spawania metalu, zwolnienie przycisku nie kończy
procesu. Kolejne naciśnięcie i zwolnienie przycisku
kończy proces spawania metalu.
SPOT – spawanie / zgrzewanie punktowe
7.
Wybór parametrów spawania.
Znaczenie sygnalizacji kontrolek na panelu sterowania
spawarki:
5
4
7
6
3
8
1
10
2
11
13
12
16
1.
Hot Start – funkcja ułatwia zainicjowanie łuku
elektrycznego, poprzez chwilowe zwiększenie prądu
spawania w momencie zajarzania łuku elektrycznego.
Po zapłonie prąd spawania wraca do ustawionej
wartości,
2.
WSTĘPNY WYPŁYW GAZU – czas wypływu gazu
przed rozpoczęciem spawania.
3.
PRĄD POCZĄTKOWY – wartość prądu wyjściowego
po zajarzeniu łuku.
4.
NARASTANIE PRĄDU – czas, w którym wartość
prądu wyjściowego rośnie od wartości prądu
początkowego do wartości prądu spawania.
5.
PRĄD SPAWANIA/ PRĄD SZCZYTOWY w trybie PULS.
6.
PRĄD BAZOWY – prąd podtrzymujący łuk w trybie
PULS.
7.
OPADANIE PRĄDU – czas, w którym wartość prądu
wyjściowego spada z wartości prądu spawania do
wartości prądu końcowego.
8.
PRĄD KOŃCOWY – wartość prądu wyjściowego
przed zakończeniem spawania.
9.
RESZTKOWY WYPŁYW GAZU – czas wypływu gazu
po zakończeniu spawania. Funkcja stosowana w celu
schłodzenia spoiny i jej ochrony przed utlenianiem.
10.
Arc Force – funkcja stabilizuje łuk elektryczny przy
zmianach jego długości.
11.
CZĘSTOTLIWOŚĆ PULSU – częstotliwość impulsów
podczas spawania w trybie PULS.
12.
SZEROKOŚĆ – wypełnienie IMPULSU – jest to
stosunek czasu trwania impulsu do okresu tego
impulsu. Parametr ustawiany w trybie PULSE.
13.
TRYB PRACY 2T/4T/SPOT
Uchwyt TIG:
A
A.
Kapturek długi,
B
tylny
C
B.
Tuleja zaciskowa
C.
Uchwyt palnika
D
D.
Tuleja zaciskowa
w obudowie
E
E.
Dysza ceramiczna
5.2. PRZYGOTOWANIE DO PRACY / PRACA Z URZĄDZENIEM
OPIS PODŁĄCZENIA PRZEWODÓW
1.
Należy wybrać funkcję spawania MMA.
2.
Należy
podłączyć
przewód
masowy
odpowiedniego złącza zaznaczonego na rysunku
numerem 5.
3.
Następnie należy podłączyć przewód spawalniczy do
złącza zaznaczonego na rysunku numerem 2.
•
UWAGA! Polaryzacja przewodów może się różnić!
Wszystkie informacje dotyczące polaryzacji powinny
być opisane na opakowaniu dostarczonym przez
producenta elektrod!
9
4.
Gdy urządzenie jest już poprawnie złożone wtedy
można podłączyć przewód sieciowy i włączyć
zasilanie.
TRYB SPAWANIA TIG
1.
Należy wybrać funkcję spawania TIG.
2.
Należy
podłączyć
odpowiedniego złącza zaznaczonego na rysunku
numerem 5.
3.
Następnie należy podłączyć przewód spawalniczy
TIG do złącza zaznaczonego na rysunku numerem 2.
Pozostałe przewody należy odpowiednio przyłączyć
do złącza zaznaczonego na rysunku numerem 3 –
gniazdo sterowania uchwytem spawalniczym TIG
i do gniazda zaznaczonego na rysunku numerem 4
– gniazdo przyłączenia gazu.
4.
Następnie należy prawidłowo przyłączyć źródło gazu
do złącza znajdującego się w tylnej części urządzenia.
5.
Gdy urządzenie jest już poprawnie złożone wtedy
można podłączyć przewód sieciowy i włączyć
zasilanie.
A
C
F
D
E
A
zasilanie
do
B
butla z gazem
C
regulator ciśnienia
D
przewód z uchwytem TIG
E
przedmiot obrabiany
F
przewód masowy
6. CZYSZCZENIE I KONSERWACJA
•
Przed każdym czyszczeniem, a także jeżeli urządzenie
nie jest używane, należy wyciągnąć wtyczkę sieciową
i całkowicie ochłodzić urządzenie.
•
Do
czyszczenia
powierzchni
wyłącznie środki niezawierające substancji żrących.
•
Po każdym czyszczeniu wszystkie elementy należy
dobrze
wysuszyć,
ponownie użyte.
•
Urządzenie
należy
i chłodnym miejscu chronionym przed wilgocią
i bezpośrednim promieniowaniem słonecznym.
7. REGULARNA KONTROLA URZĄDZENIA
Należy regularnie sprawdzać, czy elementy urządzenia
nie są uszkodzone. Jeżeli tak jest, należy zaprzestać
użytkowania urządzenia. Proszę niezwłocznie zwrócić się
do sprzedawcy w celu przeprowadzenia naprawy. Co należy
zrobić w przypadku pojawienia się problemu? Należy
skontaktować się ze sprzedawcą i przygotować następujące
dane:
•
Numer faktury oraz numer seryjny (nr seryjny podany
jest na tabliczce znamionowej).
•
Ewentualnie zdjęcie niesprawnej części.
•
Pracownik serwisu jest w stanie lepiej ocenić, na czym
polega problem, jeżeli opiszą go Państwo w sposób
tak precyzyjny, jak jest to tylko możliwe. usterek! Im
bardziej szczegółowe są dane, tym szybciej można
Państwu pomóc!
przewód
masowy
do
UWAGA: Nigdy nie wolno otwierać urządzenia bez
konsultacji z serwisem klienta. Może to prowadzić do utraty
gwarancji!
B
należy
stosować
zanim
urządzenie
zostanie
przechowywać
w
suchym
PL
17
