Betriebsanleitung SATA clean RCS

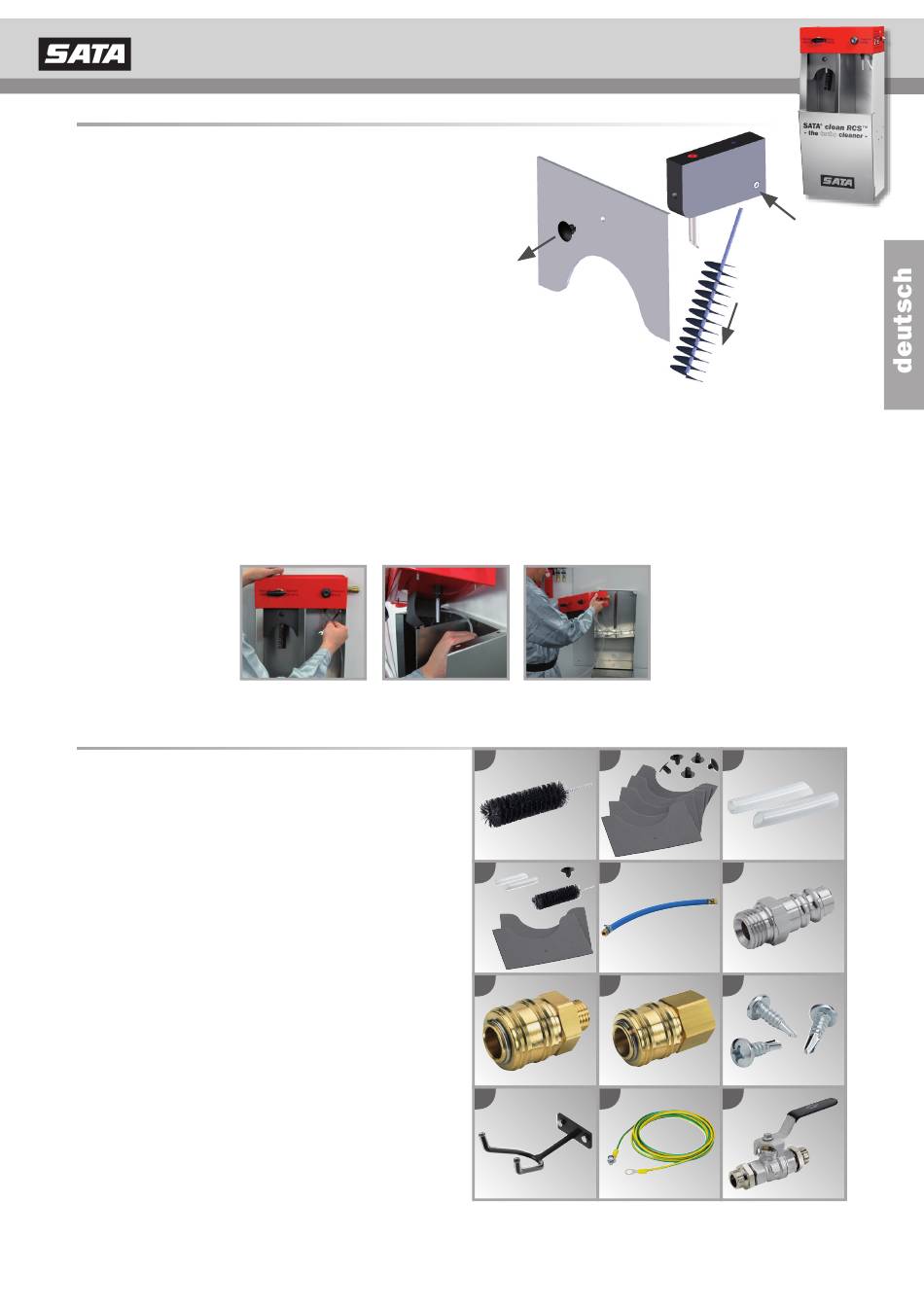

9. Austauschen von Verschleißteilen
Austausch der Reinigungsbürste
1. Lösen der Innensechskantschraube (SW 3) - (a)
2. Entfernen der Reinigungsbürste (8)
3. Neue Reinigungsbürste (8) bis Anschlag
einschieben
4. Festdrehen der Innensechskantschraube (a)
Austausch des Spritzschutzes
1. Lösen der Befestigungsniete (13)
2. Entfernen des Spritzschutzes (6)
3. Neuen Spritzschutz (6) mit Befestigungsniete (13)
lagerichtig einsetzen.
Das Steuermodul kann bei Funktionsproblemen vom Unterteil komplett
entfernt werden (ohne dass das Unterteil vom Befestigungsort abgenommen
werden muss), und zu SATA bzw. einem autorisierten Fachhändler für
Instandsetzungsarbeiten eingesandt werden.
10. Ersatzteil- und Zubehörliste:
1. Reinigungsbürste (Bestell-Nr. 147017)
2. Packung mit 5x Spritzschutz und 5x
Befestigungsniete (Bestell-Nr. 146993)
3. 2x Schlauch (für Reinigungs- bzw.
Trockenblasvorrichtung)
(Bestell-Nr. 147025)
4. Reparatur-Set (1x Bürste, 2x Spritzschutz,
1x Befestigungsniete, 2x Schlauch)
(Bestell-Nr. 146985)
5. Luftschlauch 0,5 m einseitig montiert G1/2
(Bestell-Nr. 146514)
6. Nippel G1/4 (Bestell-Nr. 53942)
7. SATA Schnellkupplung G 1/4a
(Bestell-Nr. 13623 )
8. SATA Schnellkupplung G 3/8i
(Bestell-Nr.13581)
9. Befestigungssatz (Bestell-Nr. 146357 )
10. Pistolenhalter (Bestell-Nr. 9886)
11. Erdungskabel 3 m lang
(Bestell-Nr. 147082)
12. Teflonkugelhahn G 1/2a
(Bestell-Nr. 10934)
(6)
(13)
(8)
1
2
4
5
7
8
10
11
(a)
3
6
9
12
I.5
