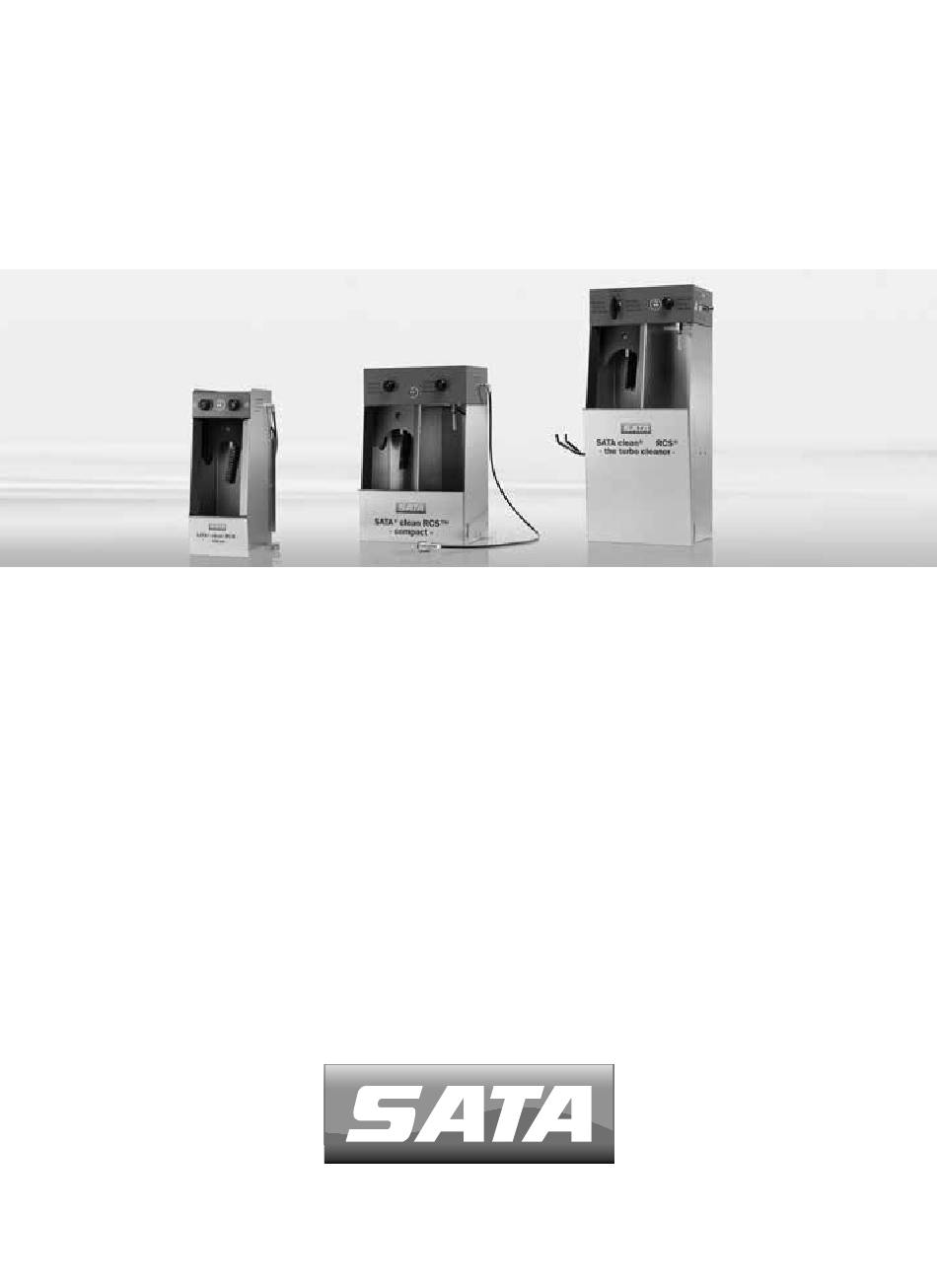

Page 1 SATA clean RCS, SATA clean RCS compact, SATA clean RCS micro Betriebsanleitung | Упътване за работа | 使用说明书 | Návod k použití | Betjeningsvejledning | Kasutusjuhend | Operating Instructions | Instruc- ciones de servicio | Käyttöohje | Mode d‘emploi | Οδηγίες λειτουργίας...
Page 2 Index [A | DE] Betriebsanleitung | deutsch ............3 [BG] Упътване за работа | български ..........19 [CN] 省漆高效数字喷枪使用说明书 | 中文 ........... 35 [CZ] Návod k použití | čeština ............... 49 [DK] Betjeningsvejledning | dansk ............65 [EE] Kasutusjuhend | eesti ..............79 [EN] Operating Instructions | english ............
Page 3 Betriebsanleitung SATA RCS Inhaltsverzeichnis [Originalfassung: Deutsch] Allgemeine Informationen ..4 10. Regelbetrieb ......11 Sicherheitshinweise ....5 11. Wartung und Instand- Verwendung ......7 haltung ........13 Beschreibung ......7 12. Pflege und Lagerung .....15 Lieferumfang ......7 13. Störungen ......15 Aufbau ........7 14. Kundendienst ......16 Technische Daten ....8 15.
Page 4: Allgemeine Informationen
1. Allgemeine Informationen Diese Betriebsanleitung enthält wichtige Informationen für den Betrieb des SATA clean RCS micro, SATA clean RCS compact und SATA clean RCS the turbo cleaner, im Nachfolgenden SATA clean RCS genannt. Ebenso werden Inbetriebnahme, Betrieb, Wartung und Instandhaltung, Pflege und Lagerung, sowie Störungsbehebung beschrieben.
Page 5: Gewährleistung Und Haftung
Fachkräften und eingewiesenem Personal verwendet werden, die diese Betriebsanleitung vollständig gelesen und verstanden haben. Personen, deren Reaktionsfähigkeit durch Drogen, Alkohol, Medikamente oder auf andere Weise herabgesetzt ist, ist der Umgang mit den SATA clean RCS untersagt. 2.2. Persönliche Schutzausrüstung (PSA) Bei Verwendung der SATA clean RCS sowie bei der Reinigung und War- tung immer zugelassenen Atem,- Augen- und Gehörschutz, geeignete...
Page 6 ■ SATA clean RCS niemals bei Beschädigung oder fehlenden Teilen in Betrieb nehmen. ■ SATA clean RCS vor jedem Gebrauch überprüfen und ggf. instand setzen. ■ SATA clean RCS bei Beschädigung sofort außer Betrieb nehmen und vom Druckluftnetz trennen.
Page 7: Beschreibung
Betriebsanleitung SATA RCS 3. Verwendung Bestimmungsgemäße Verwendung Die SATA clean RCS dienen der schnellen und komfortablen Zwischenrei- nigung von Lackierpistolen bei einem Farbwechsel. 4. Beschreibung Mit den druckluftbetriebenen SATA clean RCS werden schnelle, saubere und komfortable Zwischenreinigungen von Lackierpistolen sichergestellt.
Page 8 [4-1] Befestigungslöcher Bohrbild SATA clean RCS compact Befestigungslöcher [5-1] Bohrbild SATA clean RCS the turbo cleaner Befestigungslöcher [6-1] Steuermodul (nur bei SATA clean RCS the turbo cleaner) Deckel / Ablage Verstellmutter für Reini- [7-1] [7-3] [7-2] Verstellmutter für gungsmittelmenge Luftmenge...
Page 9 Größe von 5 µm aus der Druckluft ab. Anforderungen an den Aufstellungsort ■ Druckluftanschluss 1/2˝ (Außengewinde), 1/4˝ (Außengewinde) oder passender SATA-Anschlussnippel. ■ Druckluftleitung muss min. 4,0 bar bei SATA clean RCS the turbo clea- ner, bzw. min. 6,0 bar bei SATA clean RCS compact und SATA clean RCS micro bereitstellen.
Page 10: Wandmontage
Wand in senkrechter Stellung mittels zwei 8 mm Schrauben montiert. ■ Befestigungslöcher nach Bohrschablone [4] / [5] / [6] bohren. ■ Befestigungsschrauben mit Unterlegscheibe durch vorgebohrte Befes- tigungslöcher im SATA clean RCS [4-1] / [5-1] / [6-1] führen und in Wand einschrauben. 8.2. Erdungsanschluss anschließen Hinweis! Bei der Anbringung eines Erdungsanschlusses müssen die Ex-Schutz-...
Page 11 [1-13] / [2-14] / [3-15] anschließen. 10. Regelbetrieb Vorsicht! Schäden durch falsche Reinigungsmittel Durch den Einsatz von aggressiven Reinigungsmitteln können die SATA Reinigungssysteme beschädigt werden. → Keine aggressiven Reinigungsmittel verwenden. → Neutrale Reinigungsflüssigkeit mit einem pH-Wert von 6 – 8 verwenden. → Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Regenerate oder andere aggressive Reinigungsmittel verwenden.
Page 12 ■ Ablaufschlauch durch den Deckel des Auffangbehälters [1-10] / [2-10] einführen. Hinweis! Optional können bei SATA clean RCS micro und SATA clean RCS com- pact als Auffangbehälter auch die SATA RPS Bechersysteme verwendet werden. Hierzu muss der SATA RPS Becher von unten über das Befes- tigungsgewinde an den SATA clean RCS micro / SATA clean RCS com- pact angeschraubt werden.
Page 13: Wartung Und Instandhaltung
[1-14] / [2-13] / [3-14] in den Farbkanal der Lackierpistole. Mit Hilfe der Spülluft wird die Reinigungsflüssigkeit durch die Düse der Lackierpisto- le geblasen und somit gereinigt. Bei SATA clean RCS micro und SATA clean RCS compact ■ Druckschalter „Trocknen“ [1-3] / [2-2] betätigen und gedrückt halten. Bei SATA clean RCS the turbo cleaner ■...
Page 14 ■ Spritzschutz am Knopfnippel [9-4] einrasten. 11.3. Steuermodul abnehmen Abhängig von der Variante des SATA clean RCS (compact / turbo clea- ner) kann das Steuermodul [8-1] bei Funktionsstörungen vom Gehäuse [1-5] / [2-5] / [3-6] entfernt werden, ohne dass das Gehäuse vom Befesti- gungsort abgeschraubt werden muss.
Page 15 → Keine Säuren, Laugen, Basen, Abbeizer, ungeeignete Regenerate oder andere aggressive Reinigungsmittel verwenden. Um die Funktion der SATA clean RCS zu gewährleisten, ist ein sorgsamer Umgang sowie regelmäßige Pflege des Produkts erforderlich. Die SATA clean RCS in regelmäßigen Abständen reinigen und auf Dich- tigkeit prüfen.
Page 16: Kundendienst
Reinigungs- stellen (siehe Kapitel mittel Falsche Einstellung Einstellen der Menge am Druckminderer der Reinigungsflüs- (nur bei SATA clean sigkeit (siehe Kapi- RCS the turbo clea- tel10.3). ner). 14. Kundendienst Zubehör, Ersatzteile und technische Unterstützung erhalten Sie bei Ihrem SATA Händler.
Page 17 Betriebsanleitung SATA RCS Art. Nr. Benennung SATA SATA SATA clean RCS clean RCS clean RCS zahl micro compact the turbo cleaner 10934 Kugelhahn, – – 1 St. 1/2˝ (Außen- gewinde) für Lufteingang 146514 Lackierluft- – – 1 St. schlauch, blau, 13 mm, 1 m...
Page 18: Eu-Konformitätserklärung
Betriebsanleitung SATA RCS 16. Ersatzteile Art. Nr. Benennung Anzahl 146985 Reparatur-Set (1x Bürste, 2x Spritzschutz, 2x 1 Set Schlauch) 146993 Spritzschutz je 5 St. 147017 Reinigungsbürste 1 St. 147025 2x Schlauch (für Reinigungs- bzw. Trockenblasvor- 1 Set richtung) 148536 Verschlusskappe (USA / Kanada) 5 St.
Page 19: Обща Информация
1. Обща информация Това упътване за работа съдържа важна информация за работата на SATA clean RCS micro, SATA clean RCS compact и SATA clean RCS the turbo cleaner, наричани по-долу SATA clean RCS. Освен това са описани пускът в експлоатация, експлоатацията, поддръжката и ре- монта, полагането...
Page 20: Изисквания Към Персонала
Принципно трябва са се използват само оригинални резервни части, принадлежности и износващи се части на фирма SATA. Принадлеж- ности, които не са доставени от SATA, не са проверени и не са раз- решени за използване. SATA не поема никаква отговорност за вреди, възникнали...
Page 21 ■ Преди всяка употреба извършвайте проверка и евент. привеждайте в изправност SATA clean RCS. ■ Веднага спрете работа при повреди на SATA clean RCS и го разка- чете от мрежата за сгъстен въздух. ■ Никога не преустройвайте и не променяйте технически самоволно...
Page 22 SATA clean RCS служи за бързо и удобно междинно почистване на пистолети за боядисване при смяна на боята. 4. Описание С работещите с въздух под налягане уреди SATA clean RCS се га- рантира бързото, чистото и удобното междинно почистване на писто- лети за боядисване.
Page 23 [4-1] Схема на отворите на SATA clean RCS compact Отвори за закрепване [5-1] Схема на отворите на SATA clean RCS the turbo cleaner Отвори за закрепване [6-1] Управляващ модул (само при SATA clean RCS the turbo cleaner) Капак / поставка...
Page 24 7,1“ x 225 mm/8,9“ 225 mm/8,9“ 420 mm/ 420 Тегло 4 000 7 000 10 000 g/141,1 oz. g/246,9 oz. g/352,7 oz. 8. Монтаж Уредите SATA clean RCS са предвидени за свързване към стацио- нарни системи за захранване със сгъстен въздух.
Page 25 ■ Пробийте отворите за закрепване с помощта на шаблона за проби- ване [4] / [5] / [6]. ■ Вкарайте винтове за закрепване с подложни шайби през проби- тите отвори за закрепване в SATA clean RCS [4-1] / [5-1] / [6-1] и ги завинтете в стената. 8.2. Свързване на заземителното съединение...
Page 26 ари [1-9] / [2-9] и приемни резервоари [1-10] / [2-10]. Внимание! Опасност за здравето поради отровни изпарения По време на работа на SATA clean RCS могат да се отделят отров- ни изпарения от почистващото средство. → Разполагайте SATA clean RCS в добре проветрявана и вентили- рана...
Page 27 След края на работата изпразвайте и заключвайте смукателния ре- зервоар [1-9] / [2-9] / [3-9] и приемния резервоар [1-10] / [2-10] / [3-11]. Указание! По избор при устройства SATA clean RCS можете да използвате като приемен резервоар и системата от чаши SATA RPS. Указание! Спазвайте...
Page 28 ■ Прекарайте смукателния маркуч през капака на приемния резер- воар [1-10] / [2-10]. Указание! По избор при SATAclean RCS micro и SATA clean RCS compact мо- жете да използвате като приемен резервоар и системата от чаши SATA RPS. За целта трябва да завинтите чашата SATA RPS отдолу...
Page 29 външната област. Издърпвайте многократно за кратко по време на сушенето пистолета за почистване. 10.3. Настройте редуцир-вентила за количеството на почист- ващото средство и количеството на въздуха (само при SATA clean RCS the turbo cleaner) Указание! Редуцир-вентилът е настроен и съгласуван фабрично оптимално...
Page 30 ■ Фиксирайте предпазителя от пръски към бутонния нипел [9-4]. 11.3. Снемане на управляващия модул В зависимост от варианта на SATA clean RCS (compact / turbo cleaner) управляващият модул [8-1] може да бъде снет при функцио- нални неизправности от корпуса [1-5] / [2-5] / [3-6], без да е необходи- мо...
Page 31 от 6 – 8. → Не използвайте киселини, луги, основи, байцващи средства, не- подходящи регенерати или други агресивни почистващи средства. За да се гарантира функционирането на SATA clean RCS, необходи- мо е внимателно боравене, както и периодично полагане на грижи за продукта.
Page 32 Упътване за работа за SATA RCS Повреда Причина Отстраняване Твърде много по- Твърде високо вход- Осигурете входно чистваща течност, но налягане. налягане съгл. техни- висок разход на по- ческите данни (вижте чистващо средство глава 7). Неправилна настрой- Настройте количе- ка...
Page 33 Упътване за работа за SATA RCS Ката- Наименова- SATA SATA SATA Брой ложен ние clean RCS clean RCS clean RCS micro compact the turbo cleaner 189472 Външно 1 ком- засмукване на плект почистващо средство и връщане за големи съдове 10934 Сферичен...
Page 34 Упътване за работа за SATA RCS Ката- Наименова- SATA SATA SATA Брой ложен ние clean RCS clean RCS clean RCS micro compact the turbo cleaner 192633 Гъвкава тръ- – 1 бр. ба, дължина 5 m за изсмук- ване 6981 Нипел за...
Page 35 16. 备件 ........46 组装 ........39 17. 欧盟一致性声明 .....47 安装 ........40 首先请阅读！在投入使用前，需认真通读本使用说明书。注意安全指示及危险指示！请将本使用说明书始终妥善放在产品附近或任何人可随手取得的位置！ 1. 一般信息本使用说明书包含用于运行 SATA clean RCS micro 迷你型、SATA clean RCS compact 紧凑型和 SATA clean RCS 涡轮增压清洗机（以下简称为 SATA clean RCS）的重要信息。同时对调试、运行、保养和维护、护理和存储以及故障排除进行了说明。目标群本操作说明书适用于 ■ 从事涂装和喷漆工作的人员 ■ 工业和手工业企业内受过培训的喷漆作业人员。 1.1. 事故防范...
Page 36 的人员才允许使用气动 SATA clean RCS。由于受到毒品、酒精、药物或其他条件影响而致使反应能力下降的人员，禁止接触 SATA clean RCS。 2.2. 个人防护装置（PSA）在使用 SATA clean RCS 以及对其进行清洁和保养过程中，始终穿戴允许的呼吸、眼睛和听觉防护装备、合适的防护手套、工作服和安全鞋。 2.3. 在有爆炸危险的区域的使用允许将 SATA clean RCS 用于 / 存放于防爆区域 1 和 2 的有爆炸危险的区域内。须注意产品标识安全提示技术状态 ■ 在每次使用前，对 SATA clean RCS 进行功能测试和密封性测试。 ■ 禁止在受到损坏或缺少零件时运行 SATA clean RCS。...
Page 37 SATA RCS 使用说明书气网络的连接。 ■ 禁止擅自改装 SATA clean RCS 或对其进行技术上的更改。清洁介质 ■ 禁止使用含有酸、碱或汽油的清洁介质。 ■ 禁止使用卤代烃基清洁介质。已连接的部件 ■ 仅可使用 SATA 原装备件或配件。 ■ 在运行 SATA clean RCS 时，所连接的软管和管道必须能够安全承受预期的热负荷、化学负荷和机械应力。 ■ 处于压力下的软管可能在松开时由于甩鞭式移动而造成损伤。在松开软管前，始终使软管完全排气。安装地点 ■ 在涂装室外且使用含溶剂的清洁液体的情况下，安装 SATA clean RCS 时需注意： ■ 防爆区域 1 在设备周围3 m范围内。...
Page 38 [1-5] 冲洗接头 [1-15] 防溅挡板 [1-6] 接地接头孔 [1-16] 按钮“清洁” [1-7] 吸入软管 [1-17] 控制模块 [1-8] 吸入箱 [1-9] SATA clean RCS compact 紧凑型进气口 G 1/4（隐藏） [2-10] 收集箱 [2-1] 按钮“干燥” [2-11] 护板 [2-2] 盖 / 存放处 [2-12] 清洗刷 [2-3] 吹风口 [2-13] 清洗头 [2-4] 外壳...
Page 39 度） 6.9» x 12.2» x 480 12.2» x 710 180 mm/ mm/18.9» x mm/28.0» x 7.1» x 225 mm/8.9» 225 mm/8.9» 420 mm/ 420 重量 4,000 7,000 10,000 g/141.1 oz. g/246.9 oz. g/352.7 oz. 8. 组装 SATA clean RCS 预设用于连接固定式压缩空气供应系统。...
Page 40 5 µm 大小的颗粒。安装地点的要求 ■ 压缩空气接头 1/2˝ （外螺纹），1/4˝ （外螺纹）或匹配的 SATA 螺纹接套。 ■ 在 SATA clean RCS 涡轮增压清洗机上，压缩空气管道必须预备提供至少 4.0 bar，或在 SATA clean RCS compact 紧凑型和 SATA clean RCS micro 迷你型上，压缩空气管道预备提供至少 6.0 bar。 ■ 压缩空气管道内径至少 9 mm。 ■ 安装地点必须避免受力作用。 8.1. 壁挂式安装...
Page 41 SATA RCS 使用说明书小心！有毒蒸汽危害健康在运行 SATA clean RCS 时，清洁剂的有毒蒸汽可能会漏出。 → 在通风通气良好的环境中安装 SATA clean RCS。 → 如有可能，将 SATA clean RCS 连接到一个排风设备上。提示！在连接到设备之前，必须将压缩空气管道无压接通。如果是 SATA clean RCS 涡轮增压清洗机 ■ 将喷枪连接到冲洗接头 [3-4] 上。 ■ 将功能开关 [3-17] 旋转到“喷射”上。 ■ 将压缩空气输入管道连接到进气口 [1-1] / [2-1] / [3-1] 上。...
Page 42 提示！注意护板 [1-11] / [2-11] / [3-12] 内侧上的提示。 10.1. 清洁准备步骤 ■ 通过紧固螺纹将 SATA RPS 收集斗 [3-11] 拧入到 SATA clean RCS 涡轮增压清洗机上。 ■ 将吸入软管 [3-7] 穿过 SATA RPS 吸入斗 [3-9] 的盖。如果是 SATA clean RCS micro 迷你型和 SATA clean RCS compact 紧...
Page 43 ■ 将已取下空气喷嘴的喷枪在清洁刷 [1-12] / [2-12] / [3-13] 处上下移动。同时，从清洁喷嘴 [1-14] / [2-13] / [3-14] 喷出的清洁液体通过喷枪的斗接头进入喷枪的颜色通道。借助吹洗空气，清洁液体通过喷枪喷嘴被吹入并进行清洁。如果是 SATA clean RCS micro 迷你型和 SATA clean RCS compact 紧凑型 ■ 按下按钮开关“干燥” [1-3] / [2-2] 并将其保持按下状态。如果是 SATA clean RCS 涡轮增压清洗机...
Page 44 壳从紧固位置上拧下。当控制模块发生故障时，将其寄送到 SATA 客户服务部（地址见章节 14）。拆卸控制模块 ■ 将 SATA clean RCS 无压接通并排气。 ■ 将进气口 [1-1] / [2-1] / [3-1] 上的压缩空气输入管道取下。 ■ 将喷洗接头 [1-6] / [2-7] / [3-4]从喷枪上取下。 ■ 将吸入软管 [8-3] 从吸入箱 [1-9] / [2-9] / [3-9] 中取出。 ■ 将紧固螺母 [8-5] 从控制模块 [8-1] 底面的支撑螺栓 [8-2] 上拧下，并向...
Page 45 原因解决办法不良的清洁作用带有干净将容器灌满或放上新清洁剂的容器容器。已空。入口压力过低。按照技术数据确保入口压力（参见章节 7）。吸入软管阻塞或弯折。确保吸入软管畅通。清洁液体过少（仅对于调节清洁液体量（参见 SATA clean RCS 涡轮章节 10.3）。增压清洗机）。清洁液体过多，清洁剂入口压力过高。按照技术数据确保入口消耗高压力（参见章节 7）。调节清洁液体量（参见在减压器上的设置错误章节 10.3）。（仅对于 SATA clean RCS 涡轮增压清洗机）。...
Page 46 SATA RCS 使用说明书产品号名称 SATA SATA SATA 数量 clean RCS clean RCS clean RCS micro 迷 compact 涡轮增压清你型紧凑型洗机 189472 用于大型容器 1 组的外部清洁剂吸入和再循环 10934 球阀，1/2˝ （ – – 1 个外螺纹）用于进气口 146514 涂装空气软 –...
Page 47 SATA RCS 使用说明书产品号名称数量 148536 螺帽（美国 / 加拿大） 5 个 148544 螺旋塞（美国 / 加拿大） 5 个 17. 欧盟一致性声明您可通过如下网址查询当前有效的符合性声明： www.sata.com/downloads...
Page 49: Table Des Matières
Návod k použití SATA RCS Obsah [původní verze: v němčině] Všeobecné informace ....51 10. Regulační režim ....58 2. Bezpečnostní pokyny ....52 11. Údržba ........60 3. Použití ........53 12. Péče a skladování ....62 4. Popis ........54 13. Poruchy .........62 5. Obsah dodávky .....54 14. Zákaznický servis ....63 6. Složení...
Page 50: Bezpečnostní Pokyny
Návod k použití SATA RCS 1.2. Náhradní díly, příslušenství a díly podléhající rychlému opotřebení Zásadně používejte jen originální náhradní díly, příslušenství a díly pod- léhající rychlému opotřebení od společnosti SATA. Příslušenství, které nedodala společnost SATA, není přezkoušeno a schváleno. Za škody vzniklé použitím neschválených náhradních dílů, příslušenství a dílů pod- léhajících rychlému opotřebení, nepřebírá SATA žádnou záruku. 1.3. Poskytnutí záruky a ručení Platí všeobecné obchodní podmínky SATA a případné další smluvní do- hody, jakož i příslušné platné zákony. Společnost SATA nenese odpovědnost ■ v případě, že nebyl dodržován návod k použití, ■ při použití zařízení nevyškoleným personálem, ■ při použití výrobku, které není v souladu s jeho určením, ■ při nepoužití osobního ochranného vybavení, ■ při nepoužití originálního příslušenství a náhradních dílů, ■...
Page 51: Použití
Návod k použití SATA RCS Technický stav ■ SATA clean RCS před každým použitím vyzkoušejte z hlediska funkč- nosti a těsnosti. ■ SATA clean RCS v případě poškození nebo chybějících součástí nikdy neuvádějte do provozu. ■ SATA clean RCS před každým použitím zkontrolujte a podle potřeby pro- veďte opravu. ■ SATA clean RCS v případě poškození okamžitě vypněte a odpojte je ze sítě stlačeného vzduchu. ■ SATA clean RCS nikdy svévolně nepřestavujte a neprovádějte technické změny. Čisticí média ■ Nikdy nepoužívejte čisticí prostředky obsahující kyseliny, louhy nebo ben- zín. ■ Nikdy nepoužívejte čisticí prostředky na bázi halogenovaných uhlovo- díků. Připojené součásti ■ Používejte pouze originální náhradní díly nebo příslušenství SATA. ■ Připojené hadice a vedení musí při provozu SATA clean RCS bezpečně odolat teplotnímu, chemickému a mechanickému zatížení. ■ Uvolněné hadice, které jsou pod tlakem, mohou v důsledku házivých pohybů způsobit zranění. Před povolením hadice vždy zcela odvzduš- něte.
Page 52: Popis
[2-9] Sací nádoba (zakrytý) [2-10] Sběrná nádoba [2-2] Tlačítko „sušení“ [2-11] Kryt Víko / odkládací místo [2-12] Čistící kartáč [2-3] Sušící foukací tryska [2-13] Čistící tryska [2-4] Skříň [2-14] Přípojka pro odsávání [2-5] [2-6] Otvor pro připojení [2-15] Ochrana před stříkáním uzemnění [2-16] Tlačítko „čištění“ [2-7] Přípojka pro vyplachování [2-17] Řídicí modul Sací hadice [2-8] SATA clean RCS the turbo cleaner...
Page 53: Technické Údaje
Vrtací schéma SATA clean RCS micro [4-1] Upevňovací díry Vrtací schéma SATA clean RCS compact Upevňovací díry [5-1] Vrtací schéma SATA clean RCS the turbo cleaner Upevňovací díry [6-1] Řídicí modul (pouze u SATA clean RCS the turbo cleaner) Víko / odkládací místo Regulační matice pro [7-1] [7-3] [7-2] Regulační matice pro množství čisticího množství vzduchu prostředku...
Page 54: Montáž
Návod k použití SATA RCS Název SATA clean SATA clean SATA clean RCS micro RCS com- RCS the tur- pact bo cleaner Spotřeba vzduchu při cca130 Nl/min/4.6 cfm sušení Spotřeba čisticího pro- ca. 140 ml středku na 1 čištění: Doba čištění na 1 vý- cca 21 sek. měnu barvy Doba sušení na 1 vý- cca 4 sek. měnu barvy Pracovní provozní tlak 4.0 bar/ 58 psi 6.0 bar/ 87 psi – 8.0 bar/ 116 Rozměry (Š x V x H)
Page 55: Montáž Na Stěnu
Návod k použití SATA RCS the turbo cleaner, příp. min. 6.0 bar u SATA clean RCS compact a SATA clean RCS micro. ■ Vedení stlačeného vzduchu s min. 9 mm vnitřním průměrem. ■ Místo instalace musí být chráněno před mechanickými vlivy. 8.1. Montáž na stěnu SATA clean RCS se namontují pomocí dodané montážní sady pevně na stěnu ve svislé poloze pomocí dvou šroubů 8 mm. ■ Upevňovací otvory vyvrtejte dle vrtací šablony [4] / [5] / [6]. ■ Upevňovací šrouby s podložkami prostrčte předem vyvrtanými upevňo- vacími otvory v SATA clean RCS [4-1] / [5-1] / [6-1] a zašroubujte je do zdi. 8.2. Připojení uzemnění Upozornění! Při instalaci uzemnění musí být dodrženy bezpečnostní předpisy ochra- ny před výbuchem a předpisy bezpečnosti práce v zemi použití. Používáte-li čistidla na bázi rozpouštědel, musí být zařízení SATA clean RCS uzemněná kvalifikovaným technikem. Pro instalaci uzemňovacího kabelu použijte připravený otvor [1-7] / [2-6] / [3-10].
Page 56: Regulační Režim
Návod k použití SATA RCS Upozornění! Vedení stlačeného vzduchu musí být před připojením k zařízení bez tlaku. U SATA clean RCS the turbo cleaner ■ Připojte stříkací pistoli k přípojce vyplachování [3-4]. ■ Přepínač [3-17] otočte na „stříkání“. ■ Přívod stlačeného vzduchu připojte na vstupu vzduchu [1-1] / [2-1] / [3-1]. Volitelné u všech variant ■ Instalujte kulový kohout pro zavření stlačeného vzduchu při provádě- ní údržby na vstupu vzduchu[1-1] / [2-1] / [3-1]. ■ Připojte hadici pro výstupní vzduch odsávacího zařízení k přípojce odsávání[1-13] / [2-14] / [3-15] .
Page 57 Upozornění! Dodržujte pokyny na vnitřní straně krytu [1-11] / [2-11] / [3-12]. 10.1. Přípravné kroky pro čištění ■ Sběrný kelímek SATA RPS [3-11] zašroubujte přes upevňovací závit do SATA clean RCS the turbo cleaner. ■ Sací hadici [3-7] veďte skrz víko sběrného kelímku SATA RPS [3-9]. U SATA clean RCS micro a SATA clean RCS compact ■ Sací hadici [1-8] / [2-8] protáhněte víkem sací nádoby [1-9] / [2-9]. ■ Výpustní hadici protáhněte víkem sběrné nádoby [1-10] / [2-10]. Upozornění! Volitelně lze u zařízení SATA clean RCS micro a SATA clean RCS com- pact jako sběrné nádoby použít také systémy kelímků SATA RPS. Za tímto účelem se musí kelímek SATA RPS zespodu našroubovat pomocí...
Page 58: Údržba
Návod k použití SATA RCS pronikne skrz připojení kelímku stříkací pistole čisticí kapalina z čisticí trysky [1-14] / [2-13] / [3-14] do barvového kanálu stříkací pistole. Pomo- cí čisticího vzduchu je čisticí kapalina hnána tryskou stříkací pistole a tím dochází k čištění stříkací pistole. U SATA clean RCS micro a SATA clean RCS compact ■ Stiskněte tlačítko „sušení“ [1-3] / [2-2] a podržte stisknuté. U SATA clean RCS the turbo cleaner ■ Přepínač [3-17] otočte z polohy „čištění“ na „sušení“. ■ Stiskněte tlačítko „sušení“ [3-2] a podržte stisknuté. ■ Vysušte stříkací pistoli pod sušicí tryskou [1-4] / [2-4] / [3-5] v oblasti barvového kanálu a ve vnější oblasti. Stříkací pistoli během sušení...
Page 59 ■ Sejměte přípojku vyplachování[1-6] / [2-7] / [3-4] ze stříkací pistole. ■ Vyjměte sací hadici [8-3] ze sací nádoby [1-9] / [2-9] / [3-9]. ■ Upevňovací matice [8-5] vyšroubujte z čepů [8-2] v dolní části řídicího modulu [8-1] a řídicí modul vyjměte směrem nahoru. Instalace řídicího modulu ■ Nasaďte řídicí modul [8-1] na skříň [8-4] a vložte čepy [8-2] řídicího modulu do otvorů ve skříni. ■ Zaveďte sací hadici [8-3] do sací nádoby [1-9] / [2-9] / [3-9]. ■ Našroubujte upevňovací matice [8-3] na čepy a utáhněte je. Pouze u SATA clean RCS the turbo cleaner ■ Připojte stříkací pistoli k přípojce vyplachování [3-4]. ■ Přívod stlačeného vzduchu připojte u vstupu vzduchu [1-1] / [2-1] / [3-1].
Page 60: Péče A Skladování
Návod k použití SATA RCS 12. Péče a skladování Pozor! Poškození v důsledku nevhodného čisticího prostředku V důsledku použití agresivních čisticích prostředků může dojít k poško- zení čisticích systémů SATA. → Nepoužívejte agresivní čisticí prostředky. → Používejte neutrální čisticí kapaliny s hodnotou pH 6 – 8. → Nepoužívejte kyseliny, louhy, zásady, mořidla, nevhodné regeneráty nebo jiné agresivní čisticí prostředky. Pro zajištění funkčnosti SATA clean RCS je nezbytné pečlivé zacházení a neustálá údržba a péče o produkt. Zařízení SATA clean RCS pravidelně čistěte a kontrolujte jejich těsnost. 13. Poruchy Porucha Příčina Náprava Špatný účinek čištění Nádoba s čistým Nádobu naplňte příp. čisticím prostředkem je použijte novou nádobu. prázdná. Příliš nízký vstupní...
Page 61: Zákaznický Servis
Návod k použití SATA RCS 14. Zákaznický servis Příslušenství, náhradní díly a technickou podporu získáte u svého prodej- ce SATA. 15. Příslušenství Výr. č. Název SATA SATA SATA clean RCS clean RCS clean RCS čet micro compact the turbo cleaner 147082 Uzemňovací 1 ks kabel 3 m dlouhý 13870 Lakovací vzdu- 1 ks chová hadice, modrá, 9 mm, 1 m dlouhá...
Page 62: Náhradní Díly
Návod k použití SATA RCS Výr. č. Název SATA SATA SATA clean RCS clean RCS clean RCS čet micro compact the turbo cleaner 13623 Rychlospojka – – 1 ks 1/4˝ (vnější závit) 53942 Nipl 1/4˝ (vnější – – 1 ks závit) 9886 Držák pistole – 1 ks 192195 Držák pistole a...
Page 63: Eu Prohlášení O Shodě
Návod k použití SATA RCS 17. EU prohlášení o shodě Aktuálně platné prohlášení o shodě najdete zde: www.sata.com/downloads...
Page 65: Læs Dette Først
1. Generel information Denne betjeningsvejledning indeholder vigtige omlysninger vedrørende brug af SATA clean RCS micro, SATA clean RCS compact og SATA clean RCS the turbo cleaner, herefter kaldet SATA clean RCS. Også ibrugtag- ning, drift, vedligeholdelse og reparation, pleje og opbevaring samt udbe- dring af fejl beskrives her.
Page 66: Garanti Og Ansvar
2.1. Krav til personale De trykluftdrevne SATA clean RCS må kun anvendes af erfarne fagfolk og oplært personale, som har læst og forstået hele denne betjeningsvejled- ning. Personer, hvis reaktionsevne er nedsat pga. stoffer, alkohol, medicin eller af andre årsager, må...
Page 67: Anvendelse
Betjeningsvejledning til SATA RCS Teknisk tilstand ■ Udfør en funktions- og tæthedstest af SATA clean RCS før hver brug. ■ Brug ikke SATA clean RCS, hvis den er beskadiget, eller der mangler dele. ■ Kontroller og reparer om nødvendigt SATA clean RCS før hver brug.
Page 68: Beskrivelse
Betjeningsvejledning til SATA RCS 4. Beskrivelse SATA clean RCS drives af trykluft og sikrer en hurtig, ren og nem mellem- rengøring af sprøjtepistoler. 5. Samlet levering ■ SATA clean RCS, komplet formonteret. ■ Monteringssæt Kontrollér efter udpakning ■ Om SATA clean RCS beskadiget ■...
Page 69: Tekniske Data
[4-1] Fastgørelseshuller Hulbillede SATA clean RCS compact Fastgørelseshuller [5-1] Hulbillede SATA clean RCS the turbo cleaner Fastgørelseshuller [6-1] Styremodul (kun ved SATA clean RCS the turbo cleaner) Dæksel / aflægningsplads Justeringsmøtrik til rengø- [7-1] [7-3] [7-2] Justeringsmøtrik til ringsmiddelmængde luftmængde...
Page 70: Montage
■ Tryklufttilslutning 1/2" (udvendigt gevind), 1/4" (udvendigt gevind) eller passende SATA-tilslutningsnippel. ■ Trykluftledningen skal som minimum yde 4.0 bar ved SATA clean RCS the turbo cleaner eller min. 6.0 bar ved SATA clean RCS compact og SATA clean RCS micro. ■ Trykluftledning med min. 9 mm indvendig diameter.
Page 71: Installation
Betjeningsvejledning til SATA RCS fastgørelseshuller i SATA clean RCS [4-1] / [5-1] / [6-1], og skru dem i væggen. 8.2. Tilslutning af jordforbindelsestilslutning OBS! Ved montering af en jordforbindelsestilslutning skal Ex-sikkerhedsfor- skrifterne og arbejderbeskyttelsesforskrifterne i det pågældende land overholdes. Ved brug af opløsningsmiddelholdige rengøringsmidler skal SATA clean RCS jordforbindes af en fagmand.
Page 72: Reguleringsdrift
[1-9] / [2-9] / [3-9] og opsamlingsbeholderen [1-10] / [2-10] / [3-11] efter endt arbejde. OBS! Ved SATA clean RCS -apparater kan også SATA RPS-bægersystemet anvendes som opsamlingsbeholder. OBS! Følg henvisningerne på indersiden af afdækningen [1-11] / [2-11] / [3-12].
Page 73 ■ Før afløbsslangen gennem opsamlingsbeholderens dæksel [1-10] / [2-10]. OBS! Ved SATA clean RCS micro og SATA clean RCS compact kan også SATA RPS-bægersystemerne anvendes som opsamlingsbeholder. Hertil skal SATA RPS-bægeret skrues kompakt på fastgørelsesgevindet på SATA clean RCS micro / SATA clean RCS compact.
Page 74: Vedligeholdelse Og Reparation
■ Lad sprøjtebeskyttelsen gå i indgreb på hovedniplen [9-4]. 11.3. Afmontering af styremodul Afhængigt af varianten af SATA clean RCS (compact / turbo cleaner) kan styremodulet [8-1] ved funktionsfejl fjernes fra kabinettet [1-5] / [2-5] / [3-6], uden at kabinettet skal skrues af fastgørelsesstedet.
Page 75: Pleje Og Opbevaring
→ Brug ikke syre, lud, base, malingsfjerner, uegnede regenerater eller andre aggressive rengøringsmidler. For at sikre funktionen af SATA clean RCS er en omhyggelig behandling samt regelmæssig pleje af produktet nødvendig. Rengør regelmæssigt SATA clean RCS, og kontroller for tæthed.
Page 76: Fejlmeddelelser
For lidt rengørings- Indstil mængden af væske (kun ved SATA rengøringsvæske (se clean RCS the turbo kapitel 10.3). cleaner). For meget rengørings- For højt indgangstryk. Kontroller ind- væske, stort forbrug af gangstrykket i henhold rengøringsmiddel...
Page 77 Betjeningsvejledning til SATA RCS Art. nr. Betegnelse SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo cleaner 13870 Lakeringsluft- 1 stk. slange, blå, 9 mm, 1 m lang 53090 Lakeringsluft- 1 stk. slange, blå, 9 mm, 10 m lang 189472 Ekstern ren- 1 sæt...
Page 78: Reservedele
Betjeningsvejledning til SATA RCS Art. nr. Betegnelse SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo cleaner 192633 Fleksibelt rør til – 1 stk. udsugning, 5 m langt 6981 Lynkoblingsnip- – 1 stk. pel G 1/4" (ind-...
Page 79: Üldine Informatsioon
1. Üldine informatsioon See kasutusjuhend sisaldab olulist teavet seadmete SATA clean RCS micro, SATA clean RCS compact ja SATA clean RCS the turbo cleaner (edaspidi SATA clean RCS) kasutamise kohta. Lisaks kirjeldatakse ka- sutuselevõttu, kasutamist, hooldamist ja korrashoidu, puhastamist ning ladustamist, samuti rikete kõrvaldamist.
Page 80: Ohutusjuhised
SATA clean RCSi kasutada. 2.2. Isikukaitsevahendid (PSA) Kandke SATA clean RCSi kasutamisel ning puhastamisel ja hooldamisel alati sertifitseeritud hingamis-, silmade- ja kuulmiskaitset, sobivaid kaitse- kindaid, tööriideid ja turvasaapaid. 2.3. Kasutamine plahvatusohtlikes keskkondades SATA clean RCSi on lubatud kasutada ning hoida Ex-tsoonide 1 ja 2 plah- vatusohtlikus keskkonnas. Jälgige tootetähistust. Ohutusjuhised...
Page 81: Kasutamine
SATA RCSi kasutusjuhend Tehniline seisund ■ Kontrollige iga kord enne kasutamist SATA clean RCSi talitlust ja tihe- dust. ■ Kahjustatud või puuduvate osadega SATA clean RCSi ei tohi mitte mingil juhul kasutada. ■ Kontrollige SATA clean RCSi iga kord enne kasutamist ja seadke vajaduse korral töökorda.
Page 82: Kirjeldus
SATA RCSi kasutusjuhend SATA clean RCS on mõeldud kiireks ja mugavaks värvipüstolite puhasta- miseks värvi vahetamisel. 4. Kirjeldus Suruõhuga töötava SATA clean RCSi abil saavutatakse kiire ja mugav värvipüstolite vahepealne puhastamine. 5. Tarnekomplekt ■ SATA clean RCS, täielikult monteeritud. ■ Kinnituskomplekt Pärast lahtipakkimist kontrollige...
Page 83: Tehnilised Andmed
SATA clean RCS micro puurimismall [4-1] kinnitusaugud SATA clean RCS compacti puurimismall kinnitusaugud [5-1] SATA clean RCS the turbo cleaneri puurimismall kinnitusaugud [6-1] Juhtmoodul (ainult SATA clean RCS the turbo cleaneri puhul) [7-1] kaas / panipaik [7-3] puhastusvahendi koguse [7-2] õhukoguse reguleerimis- reguleerimismutter mutter Juhtmooduli eemaldamine (kõik mudelid)
Page 84: Montaaž
■ Suruõhuühendus 1/2˝ (väliskeere), 1/4˝ (väliskeere) või sobiv SA- TA-ühendusnippel. ■ Suruõhutorustik peab pakkuma SATA clean RCS the turbo cleaneri pu- hul vähemalt 4,0 bar ning SATA clean RCS compacti und SATA clean RCS micro puhul vähemalt 6,0 bar. ■ Suruõhutorustiku min 9 mm sisemine läbimõõt. ■ Paigalduskoht peab olema kaitstud mehaanilise mõju eest.
Page 85: Paigaldamine
Ettevaatust! Mürgised aurud ohustavad tervist! SATA clean RCSi käitamise ajal võivad puhastusvahendite mürgised aurud välja pääseda. → Paigaldage SATA clean RCS õhu korraliku juurdevooluga ja äratõm- bega keskkonda. → Ühendage SATA clean RCS võimaluse korral õhu äratõmbeseadme- Juhis! Suruõhutorustik peab enne seadmega ühendamist olema rõhuta.
Page 86: Tavarežiim
[1-9] / [2-9] / [3-9] ning kogumismahuti [1-10] / [2-10] / [3-11]. Juhis! Soovi korral võib SATA clean RCS-seadmete puhul kasutada kogumis- mahutitena ka SATA RPSi anumasüsteeme. Juhis! Järgige viiteid katte siseküljel [1-11] / [2-11] / [3-12].
Page 87 ■ Viige väljavooluvoolik läbi kogumisanuma kaane [1-10] / [2-10]. Juhis! Soovi korral võib SATA clean RCS micro ja SATA clean RCS compacti puhul kasutada kogumismahutina ka SATA RPSi anumasüsteeme. Sel- leks tuleb SATA RPSi anum keerata alt kinnituskeerme abil SATA clean RCS micro / SATA clean RCS compacti külge.
Page 88: Tehnohooldus Ja Korrashoid
õhukogust. Vasakule keeramine vähendab, paremale keeramine suurendab õhukogust. 11. Tehnohooldus ja korrashoid 11.1. Puhastusharja vahetamine ■ Lülitage SATA clean RCS rõhuvabaks ja laske õhk välja. ■ Tõmmake vana puhastushari [9-2] kaldu alla ja ette ning ■ lükake uus puhastushari piirikuni kinnitusseadisesse [9-1]. 11.2. Pritsmekaitse väljavahetamine ■...
Page 89: Korrashoid Ja Hoiustamine
SATA RCSi kasutusjuhend ■ Lülitage SATA clean RCS rõhuvabaks ja laske õhk välja. ■ Eemaldage suruõhu lisamistorustik õhusisendi [1-1] / [2-1] / [3-1] küljest. ■ Eemaldage loputusühendus [1-6] / [2-7] / [3-4] värvipüstoli küljest. ■ Eemaldage imemisvoolik [8-3] imemismahutist [1-9] / [2-9] / [3-9].
Page 90: Rikked
Seadistage puhas- rõhuvähendajas (ainult tusvedeliku kogust (vt SATA clean RCS the peatükki10.3). turbo cleaneri puhul). 14. Kliendiabi- ja teeninduskeskus Tarvikuid, varuosasid ja tehnilist abi saate oma SATA müügiesindaja kau- 15. Tarvikud Art-nr Nimetus SATA cle- SATA cle- SATA cle- an RCS...
Page 91 SATA RCSi kasutusjuhend Art-nr Nimetus SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS micro compact the turbo cleaner 13870 värvimisõhu 1 tk voolik, sinine, 9 mm, 1 m pikk 53090 värvimisõhu 1 tk voolik, sinine, 9 mm, 10 m pikk 189472 väline puhas-...
Page 92: Varuosad
SATA RCSi kasutusjuhend Art-nr Nimetus SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS micro compact the turbo cleaner 192633 Painduv toru, 5 – 1 tk m pikkune, väl- ja imemiseks 6981 kiirliitmiku nip- – 1 tk pel G 1/4˝ (si-...
Page 93: General Information
1. General information These operating instructions contain important information for operating the SATA clean RCS micro, SATA clean RCS compact and SATA clean RCS the turbo cleaner, referred to hereinafter as SATA clean RCS. They also describe commissioning, operation, maintenance and servicing, care and storage as well as troubleshooting.
Page 94: Warranty And Liability
1.2. Replacement, accessory and wear-and-tear parts In principle, only original replacement, accessory and wear-and-tear parts from SATA are to be used. Accessories that were not delivered by SATA are not tested and not approved. SATA assumes no liability whatsoever for damages incurred due to the use of unapproved replacement, acces- sory and wear-and-tear parts.
Page 95: Installation Site
Operating Instructions SATA RCS Technical status ■ Check the functions of SATA clean RCS and check for any leaks every time before they are used. ■ Never start using SATA clean RCS when damaged or when parts are missing. ■ Check SATA clean RCS every time before use and repair if necessary.
Page 96: Description
Operating Instructions SATA RCS guns when changing colour. 4. Description Pneumatic SATA clean RCS ensure rapid, neat and convenient interim cleaning of spray guns. 5. Scope of Delivery ■ SATA clean RCS, completely premounted. ■ Mounting kit Check after unpacking: ■...
Page 97: Technical Data
Hole pattern SATA clean RCS compact Fastening holes [5-1] Hole pattern SATA clean RCS the turbo cleaner Fastening holes [6-1] Control module (only for SATA clean RCS the turbo cleaner) [7-1] Cover / storage surface [7-3] Cleaning agent flow [7-2]...
Page 98: Assembly
■ Compressed air connection 1/2" (outer thread), 1/4" (outer thread) or matching SATA connection nipple. ■ Compressed air pipe must supply min. 4.0 bar for SATA clean RCS the turbo cleaner, or min. 6.0 bar for SATA clean RCS compact and SATA clean RCS micro.
Page 99: Wall Mounting
■ Drill fastening holes according to hole pattern [4] / [5] / [6]. ■ Put the fastening screws with flat washer through the predrilled fasten- ing holes in SATA clean RCS [4-1] / [5-1] / [6-1] and screw into the wall. 8.2. Connect the earthing connection...
Page 100: Normal Operation
/ [2-9] / [3-9] and collecting tank [1-10] / [2-10] / [3-11]. Notice! As an option, the SATA RPS cup systems can be used as collecting tank for SATA clean RCS units. Notice! Comply with the instructions on the inside of the cover [1-11] / [2-11] / [3-12].
Page 101 As an option, the SATA RPS cup systems can be used as collecting tank for SATA clean RCS micro and SATA clean RCS compact. To do so, screw the SATA RPS cup to the SATA clean RCS micro / SATA clean RCS compact from underneath using the fastening thread.
Page 102: Maintenance And Repairs
10.3. Adjusting the pressure regulators for cleaning agent flow and air flow (only for SATA clean RCS the turbo clean- Notice! The pressure regulators are adjusted to the ideal setting in the factory and should not be changed.
Page 103: Care And Storage
→ Do not use acids, caustic solutions, bases, paint strippers, unsuitable regenerates or other aggressive cleaning agents. Careful handling together with regular care of the product is necessary to warrant the functioning of the SATA clean RCS. Clean the SATA clean RCS at regular intervals and check for leaks.
Page 104: Malfunctions
Make sure the intake buckled. hose is clear. Not enough cleaning Adjust the flow of solution (only for SATA cleaning solution (see clean RCS the turbo chapter 10.3). cleaner). Too much cleaning Intake pressure is too Ensure intake pressure solution, high con- high.
Page 105 Operating Instructions SATA RCS Art. Description SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo cleaner 53090 Spray air hose, 1 pc. blue, 9 mm, 10 m long 189472 External clean- 1 set ing agent in-...
Page 106: Spare Parts
Operating Instructions SATA RCS Art. Description SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo cleaner 6981 Quick-re- – 1 pc. lease nipple G 1/4" (inner thread) (5x) 16. Spare Parts Art. Description Num- 146985 Repair set (1x brush, 2x splash guard, 2x hose)
Page 107: Información General
SATA clean RCS micro, SATA clean RCS compact y SATA clean RCS the turbo cleaner, denominados en lo suce- sivo SATA clean RCS. Asimismo, en ellas se describen la puesta en mar- cha, el funcionamiento, el mantenimiento y la conservación, el cuidado y el almacenamiento, así...
Page 108: Garantía Y Responsabilidad
SATA clean RCS. 2.2. Equipo de protección personal (EPP) Al utilizar los SATA clean RCS, así como en su limpieza y mantenimiento, llevar siempre protección respiratoria, ocular y auditiva homologada y guantes de protección, ropa de protección y calzado de seguridad ade-...
Page 109 ■ No poner nunca en funcionamiento los SATA clean RCS en caso de daños o piezas faltantes. ■ Comprobar los SATA clean RCS antes de cada uso y, dado el caso, repa- rarlos. ■ En caso de daños, poner de inmediato los SATA clean RCS fuera de servicio, y desconectarlos de la red de aire comprimido.
Page 110: Utilización
■ Respetar las normas para la prevención de accidentes BGR 500. 3. Utilización Utilización adecuada Los SATA clean RCS sirven para efectuar de forma rápida y cómoda una limpieza intermedia de las pistolas al cambiar la pintura. 4. Descripción Los sistemas SATA clean RCS accionados por aire comprimido aseguran una limpieza intermedia rápida, prolija y cómoda de las pistolas de pintu-...
Page 111 [5-1] Orificios de fijación Esquema de taladros SATA clean RCS the turbo cleaner [6-1] Orificios de fijación Módulo de control (solo en el SATA clean RCS the turbo cleaner) Portaobjetos / tapa Tuerca de ajuste para [7-1] [7-3] Tuerca de ajuste para...
Page 112: Datos Técnicos
Según la calidad del aire comprimido, se recomienda instalar un sepa- rador ciclónico con filtro sinterizado (SATA filter 424 dentro de la cabina de pintura y SATA filter 100 fuera de ella) antes de los SATA clean RCS. Este dispositivo separa el aceite y el condensado del aire comprimido,...
Page 113: Montaje En La Pared
SATA adecuada. ■ El conducto de aire comprimido debe proporcionar un mínimo de 4,0 bar en el SATA clean RCS the turbo cleaner o un mínimo de 6,0 bar en los SATA clean RCS compact y SATA clean RCS micro.
Page 114: Servicio Regular
Durante el funcionamiento de los SATA clean RCS pueden escapar vapores tóxicos de los productos de limpieza. → Colocar los SATA clean RCS en ambientes con buena ventilación. → A ser posible, conectar los SATA clean RCS a una instalación de evacuación de aire. ¡Aviso! El conducto de aire comprimido debe desconectarse quedando sin pre- sión antes de la conexión.
Page 115 SATA RPS como reci- pientes de recogida. Para ello, el depósito SATA RPS se debe atornillar desde abajo en la rosca de fijación en los sistemas SATA clean RCS micro / SATA clean RCS compact.
Page 116 ¡Aviso! De utilizarse sistemas de depósito SATA RPS, antes de comenzar los trabajos de limpieza se asegurará que en el SATA clean RCS se hayan retirado los tapones de cierre. ■ Retirar el depósito de material SATA RPS y colocarlo en el portaobjetos [1-2] / [2-3] / [3-3].
Page 117: Mantenimiento Y Conservación
■ Encajar la protección contra salpicaduras en el niple de botón [9-4]. 11.3. Retirar el módulo de control En función de la variante de SATA clean RCS (compact / turbo cleaner), el módulo de control [8-1] se puede retirar de la carcasa [1-5] / [2-5] / [3-6] en caso de fallos de funcionamiento, sin necesidad de destornillar la car- casa del lugar de fijación.
Page 118: Cuidado Y Almacenamiento
→ No utilizar ácidos, lejías, bases, decapantes, regeneradores no ade- cuados ni otros productos de limpieza agresivos. Para garantizar el buen funcionamiento de los SATA clean RCS, se re- quiere un manejo cuidadoso así como un cuidado periódico. Limpiar los SATA clean RCS y comprobar su estanqueidad a intervalos...
Page 119: Fallos
(solo en el SATA (véase el capítulo10.3). clean RCS the turbo cleaner). 14. Servicio al cliente Accesorios, recambios y apoyo técnico los recibe en su distribuidor SATA. 15. Accesorios Ref. Denomina- SATA SATA SATA Can- ción...
Page 120 Instrucciones de servicio SATA RCS Ref. Denomina- SATA SATA SATA Can- ción clean RCS clean RCS clean RCS micro compact the turbo cleaner 13870 Manguera de 1 ud. aire de pintura, azul, 9 mm, 1 m de longitud 53090 Manguera de 1 ud.
Page 121: Piezas De Recambio
Instrucciones de servicio SATA RCS Ref. Denomina- SATA SATA SATA Can- ción clean RCS clean RCS clean RCS micro compact the turbo cleaner 9886 Soporte de – 1 ud. pistolas 192195 Soportes para – pistola y man- juego guera 192633 Tubo flexible, –...
Page 122: Declaración De Conformidad
Instrucciones de servicio SATA RCS 17. Declaración de Conformidad UE La versiün actual de la Declaración de Conformidad se encuentra a: www.sata.com/downloads...
Page 123 1. Yleistiedot Tämä käyttöohje sisältää tärkeitä tietoja maaliruiskupuhdistinten SATA clean RCS micro, SATA clean RCS compact ja SATA clean RCS the tur- bo cleaner käytöstä, joita kutsutaan jäljempänä nimellä SATA clean RCS. Siinä on kuvailtuna myös käyttöönotto, käyttö, huolto ja kunnossapito, hoito ja säilytys sekä...
Page 124: Takuu Ja Vastuu
SATA clean RCS -laitteiden käytön sekä puhdistuksen ja huollon aikana täytyy aina käyttää hyväksyttyjä hengitys-, silmä- ja kuulosuojaimia, sopi- via suojakäsineitä, työvaatetusta ja turvakenkiä. 2.3. Käyttö räjähdysvaarallisilla alueilla SATA clean RCS -laitteiden käyttö / säilytys on sallittua Ex-vyöhykkeen 1 ja 2 räjähdysvaarallisissa tiloissa. Tuotteen tunnusmerkintää on noudatet- tava.
Page 125 ■ Tarkasta SATA clean RCS:n toiminta ja tiiviys ennen jokaista käyttöker- taa. ■ SATA clean RCS -laitetta ei saa koskaan ottaa käyttöön, jos siinä on vaurioita tai jos siitä puuttuu osia. ■ Tarkasta SATA clean RCS ennen jokaista käyttökertaa ja tarvittaessa korjaa se.
Page 126: Käyttö
Käyttöohje SATA RCS 3. Käyttö Määräystenmukainen käyttö SATA clean RCS -laitteet on tarkoitettu maaliruiskujen nopeaan ja help- poon välipuhdistukseen maalia vaihdettaessa. 4. Kuvaus Paineilmatoimisilla SATA clean RCS -laitteilla taataan maaliruiskujen nopea, siisti ja helppo välipuhdistus. 5. Toimituksen sisältö ■ SATA clean RCS, täysin esiasennettuna.
Page 127: Tekniset Tiedot
Kiinnitysreiät [4-1] Porauskaavio SATA clean RCS compact Kiinnitysreiät [5-1] Porauskaavio SATA clean RCS the turbo cleaner Kiinnitysreiät [6-1] Ohjausyksikkö (vain mallissa SATA clean RCS the turbo cleaner) Kansi / alusta Puhdistusainemäärän [7-1] [7-3] Ilmamäärän säätömutteri säätömutteri [7-2] Ohjausyksikön irrottaminen (kaikki mallit) Ohjausyksikkö...
Page 128: Asentaminen
■ Paineilmaliitäntä 1/2" (ulkokierre), 1/4" (ulkokierre) tai sopiva SATA-lii- täntänippa. ■ Paineilmajohdon täytyy antaa käyttöön vähintään 4,0 bar SATA clean RCS the turbo cleaner -mallia tai vähintään 6,0 bar SATA clean RCS compact - ja SATA clean RCS micro -malleja varten. ■ Paineilmajohdon sisähalkaisija vähintään 9 mm.
Page 129: Kokoonpano
8 mm ruuvin avulla. ■ Poraa kiinnitysreiät porausmallin [4] / [5] / [6] avulla. ■ Laita kiinnitysruuvit aluslevyineen valmiiksi porattujen kiinnitysreikien läpi SATA clean RCS -laitteeseen [4-1] / [5-1] / [6-1] ja ruuvaa kiinni seinään. 8.2. Maadoitusliitännän liittäminen Ohje! Maadoitusliitäntää...
Page 130: Normaalikäyttö
[1-10] / [2-10] / [3-11] on suljettava maalauksen ajaksi. Tyhjennä ja sulje imusäiliö [1-9] / [2-9] / [3-9] ja keräyssäiliö [1-10] / [2-10] / [3-11] töiden päätyttyä. Ohje! SATA clean RCS -laitteissa voidaan valinnaisesti käyttää keräyssäiliönä myös SATA RPS -astiajärjestelmiä. Ohje! Noudata suojuksen [1-11] / [2-11] / [3-12] sisäpuolella olevia ohjeita.
Page 131 ■ Työnnä imuletku [1-8] / [2-8] imusäiliön [1-9] / [2-9] kannen läpi. ■ Työnnä poistoletku keräyssäiliön [1-10] / [2-10] kannen läpi. Ohje! Malleissa SATA clean RCS micro ja SATA clean RCS compact voidaan käyttää keräyssäiliönä valinnaisesti myös SATA RPS -astiajärjestelmiä. Silloin SATA RPS -astia täytyy ruuvata alapuolelta kiinnityskierteen kautta SATA clean RCS micro- / SATA clean RCS compact -puhdistus- laitteeseen.
Page 132: Huolto Ja Kunnossapito
11. Huolto ja kunnossapito 11.1. Puhdistusharjan vaihtaminen ■ Kytke SATA clean RCS paineettomaksi ja poista siitä paine. ■ Vedä vanhoja puhdistusharjoja [9-2] vinosti alaspäin ja eteen ja ■ Työnnä uusi puhdistusharja kiristimeen [9-1] vasteeseen saakka. 11.2. Roiskesuojan vaihtaminen ■...
Page 133: Hoito Ja Säilyttäminen
Jos ohjausyksikköön tulee vikoja, se voidaan lähettää SATA:n asiakaspal- veluosastolle (katso osoite luvusta 14). Ohjausyksikön purkaminen ■ Kytke SATA clean RCS paineettomaksi ja poista siitä paine. ■ Irrota paineilmajohto ilmatulosta [1-1] / [2-1] / [3-1]. ■ Irrota huuhteluliitäntä [1-6] / [2-7] / [3-4] maaliruiskusta.
Page 134: Häiriöt
Paineenalennusvent- Säädä puhdistusnes- tiilin teen määrää (katso väärä säätö (vain malli luku 10.3). SATA clean RCS the turbo cleaner). 14. Asiakaspalvelu Tarvikkeita, varaosia ja teknistä tukea on saatavilla omalta SATA-jälleen- myyjältä. 15. Tarvikkeet Tuoten- Nimitys SATA SATA SATA clean RCS...
Page 135 Käyttöohje SATA RCS Tuoten- Nimitys SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo mää- cleaner rä 13870 Maalausil- 1 kpl maletku, si- ninen, 9 mm, pituus 1 m 53090 Maalausil- 1 kpl maletku, si- ninen, 9 mm,...
Page 136: Varaosat
Käyttöohje SATA RCS Tuoten- Nimitys SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo mää- cleaner rä 192633 Joustava putki, – 1 kpl 5 m pitkä, pois- toimua varten 6981 Pikaliitäntänip- – 1 kpl pa G 1/4" (sisä- kierre) (5x) 16.
Page 137: Informations Générales
Ce mode d'emploi comporte des informations importantes pour l'utilisation des équipements SATA clean RCS micro, SATA clean RCS compact et SATA clean RCS the turbo cleaner, ci-après nommés SATA clean RCS. Il décrit également la mise en service, le fonctionnement, la maintenance, l'entretien et le stockage, de même que les remèdes aux pannes.
Page 138: Garantie Et Responsabilité
Fondamentalement, seuls les pièces de rechange, les accessoires et les pièces d'usure d'origine SATA doivent être utilisés. Les accessoires qui n'ont pas été livrés par SATA n'ont pas fait l'objet d'un contrôle et ne sont pas approuvés. SATA décline toute responsabilité pour les dommages résultant de l'utilisation de pièces de rechange, d'accessoires et de pièces...
Page 139: Utilisation Dans Des Zones À Danger D'explosion
■ Ne jamais mettre SATA clean RCS en fonctionnement s'il présente des endommagements ou si des pièces manquent. ■ Contrôler SATA clean RCS avant chaque utilisation et le remettre en état si besoin est. ■ Mettre SATA clean RCS immédiatement hors service s'il présente des endommagements et le dépressuriser.
Page 140: Utilisation
■ Respectez les règles de prévention des accidents des associations professionnelles (BGR 500). 3. Utilisation Utilisation correcte SATA clean RCS sert au nettoyage intermédiaire rapide et confortable des pistolets de peinture lors d'un changement de couleur. 4. Description L'équipement pneumatique SATA clean RCS se porte garant de net- toyages intermédiaires rapides, propres et confortables des pistolets de...
Page 141 Gabarit de perçage SATA clean RCS compact Trous de fixation [5-1] Gabarit de perçage SATA clean RCS the turbo cleaner Trous de fixation [6-1] Module de commande (seulement SATA clean RCS the turbo clea- ner) [7-1] Couvercle / tablette [7-3] Écrou de réglage de la Écrou de réglage du débit...
Page 142: Données Techniques
Mode d'emploi SATA RCS [8-1] Module de commande [8-3] Tuyau d'aspiration Boulon d'entretoisement Carter [8-2] [8-4] (4 pcs) Écrou de fixation (4 pcs) [8-5] Écran anti-projection et brosse de nettoyage Dispositif de serrage Raccord fileté à bouton- [9-1] [9-4] [9-2]...
Page 143: Montage
Il est recommandé, suivant la qualité de l'air comprimé, d'installer un séparateur cyclonique à filtre fritté en amont de l'équipement SATA clean RCS (filtre SATA 424 à l'intérieur de la cabine de peinture et filtre SATA 100 à l'extérieur de la cabine de peinture). Il a pour effet de sépa- rer l'huile et le condensat ainsi que les particules d'une taille de jusqu'à...
Page 144: Installation
Le fonctionnement de l'équipement SATA clean RCS peut générer des vapeurs toxiques dues aux détergents. → Poser SATA clean RCS dans un environnement bien ventilé. → Raccorder SATA clean RCS, si possible, à un dispositif de purge d'air. Consignes ! Veiller impérativement à...
Page 145: Mode Régulé
[1-9] / [2-9] / [3-9] et le collecteur [1-10] / [2-10] / [3-11]. Consignes ! Il est possible, en option, pour les équipements SATA clean RCS , d'utili- ser les systèmes à godet SATA RPS comme collecteur. Consignes ! Observer les avertissements sur la face intérieure du cache...
Page 146: Nettoyage Du Pistolet De Peinture
SATA clean RCS compact, d'utiliser les systèmes à godet SATA RPS comme collecteur. Pour ce faire, visser le godet SATA RPS par le bas via le filetage de fixation à l'équipement SATA clean RCS micro / SATA clean RCS compact.
Page 147: Réglage Des Réducteurs De Pression De La Quantité De Détergent Et Du Débit D'air (Seulement Sata Clean Rcs The Turbo Cleaner)
Retirer le pistolet de peinture brièvement plusieurs fois pendant le séchage. 10.3. Réglage des réducteurs de pression de la quantité de détergent et du débit d'air (seulement SATA clean RCS the turbo cleaner) Consignes ! Les réducteurs de pression sont optimalement préréglés et harmonisés à...
Page 148: Enlèvement Du Module De Commande
[9-4]. 11.3. Enlèvement du module de commande Il est possible, en fonction de la variante de l'équipement SATA clean RCS (compact / turbo cleaner), d'enlever le module de commande [8-1] du carter [1-5] / [2-5] / [3-6] en cas de dysfonctionnement, sans dévisser le carter de son emplacement.
Page 149: Soin Et Entreposage
→ Utiliser un liquide de nettoyage neutre avec un pH de 6 – 8. → Renoncer à l'emploi des acides, soudes, bases, décapants, produits régénérés inappropriés ou autres détergents agressifs. Le fonctionnement correct de l'équipement SATA clean RCS pose pour condition d'utiliser le produit avec précaution et de l'entretenir à intervalles réguliers.
Page 150: Service Après-Vente
(seulement SATA (voir chapitre10.3). clean RCS the turbo cleaner). 14. Service après-vente Vous trouverez tous les accessoires, pièces de rechange et le soutien technique auprès de votre revendeur SATA. 15. Accessoires Réf. Désignation SATA SATA SATA...
Page 151 Mode d'emploi SATA RCS Réf. Désignation SATA SATA SATA clean RCS clean RCS clean RCS micro compact the turbo cleaner 10934 Robinet à – – 1 pc boisseau sphé- rique, 1/2˝ (filet mâle) pour l'entrée d'air 146514 Tuyau d'air de –...
Page 152: Pièces De Rechange
Mode d'emploi SATA RCS 16. Pièces de rechange Réf. Désignation Quan- tité 146985 Jeu de réparation (1 brosse, 2 écrans anti-projection, 1 jeu 2 tuyaux) 146993 Protection anti-éclaboussure 5 pcs de chaque 147017 Brosse de nettoyage 1 pc 147025 2 tuyaux (pour appareil de nettoyage et de séchage...
Page 153: Γενικές Πληροφορίες
Οδηγίες λειτουργίας SATA RCS Περιεχόμενα [πρωτότυπο κείμενο: Γερμανικά] 1. Γενικές πληροφορίες ...155 11. Συντήρηση και διατήρηση σε 2. Οδηγίες ασφαλείας ....156 καλή κατάσταση ....165 3. Χρήση ........158 12. Φροντίδα και αποθήκευση ...167 4. Περιγραφή ......158 13. Βλάβες .........167 5. Περιεχόμενο συσκευασίας ...158 14. Εξυπηρέτηση πελατών ..168 6. Κατασκευή ......158 15. Αξεσουάρ ......168 7. Τεχνικά χαρακτηριστικά...
Page 154: Οδηγίες Ασφαλείας
1.2. Ανταλλακτικά, αξεσουάρ και αναλώσιμα Ουσιαστικά πρέπει να χρησιμοποιούνται μόνο γνήσια ανταλλακτικά, αξε- σουάρ και αναλώσιμα από τη SATA. Πρόσθετα εξαρτήματα, τα οποία δεν παρέχονται από τη SATA, δεν έχουν ελεγχθεί και δεν έχουν εγκριθεί. Για ζημιές που οφείλονται στη χρήση μη εγκεκριμένων ανταλλακτικών, αξε- σουάρ και αναλώσιμων, η SATA δεν αναλαμβάνει καμία ευθύνη. 1.3. Εγγύηση και ευθύνη Ισχύουν οι Γενικοί Όροι Συναλλαγών της SATA και ενδεχόμενες περαιτέ- ρω συμβάσεις καθώς και η ισχύουσα νομοθεσία. Η SATA δεν φέρει ευθύνη στις ακόλουθες περιπτώσεις ■ Μη τήρηση των οδηγιών χρήσης. ■ Χρήση από μη καταρτισμένο προσωπικό. ■ Μη ενδεικνυόμενη εφαρμογή του προϊόντος. ■ Μη εφαρμογή των μέσων ατομικής προστασίας. ■ Μη χρήση γνήσιων αξεσουάρ και ανταλλακτικών. ■ Αυθαίρετες μετατροπές ή τεχνικές τροποποιήσεις. ■ Φυσική φθορά / παλαίωση. ■ Ασυνήθιστο για τη χρήση φορτίο κρούσης.
Page 155 Οδηγίες λειτουργίας SATA RCS ριοχές με κίνδυνο έκρηξης της ζώνης 1 και 2. Πρέπει να λαμβάνετε υπόψη τη σήμανση προϊόντος. Οδηγίες ασφαλείας Τεχνική κατάσταση ■ Τα προϊόντα SATA clean RCS πρέπει να υποβάλλονται σε έλεγχο λει- τουργίας και στεγανότητας πριν από κάθε χρήση. ■ Ποτέ μην θέτετε σε λειτουργία τα προϊόντα SATA clean RCS σε περί- πτωση ζημιάς ή απουσίας εξαρτημάτων. ■ Πριν από κάθε χρήση, ελέγχετε και, εάν απαιτείται, επιδιορθώνετε τα προϊ- όντα SATA clean RCS. ■ Σε περίπτωση ζημιάς να θέτετε τα προϊόντα SATA clean RCS αμέσως εκτός λειτουργίας και να τα αποσυνδέετε από το δίκτυο πεπιεσμένου αέρα. ■ Μην προβαίνετε σε καμία περίπτωση σε αυθαίρετες μετατροπές ή τεχνικές επεμβάσεις στα προϊόντα SATA clean RCS. Καθαριστικά μέσα ■ Μην χρησιμοποιείτε ποτέ καθαριστικά μέσα που περιέχουν οξέα, αλκαλικά διαλύματα ή βενζίνη. ■ Μην χρησιμοποιείτε ποτέ καθαριστικά μέσα που βασίζονται σε αλογο- νωμένους υδρογονάνθρακες. Συνδεδεμένα εξαρτήματα ■ Χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά και εξοπλισμό από την SATA. ■ Οι συνδεδεμένοι εύκαμπτοι σωλήνες και αγωγοί πρέπει να αντέχουν με...
Page 156: Χρήση
Τα προϊόντα SATA clean RCS χρησιμεύουν στον γρήγορο και άνετο ενδιά- μεσο καθαρισμό πιστολιών λακαρίσματος κατά την αλλαγή χρώματος. 4. Περιγραφή Με τα προϊόντα πεπιεσμένου αέρα SATA clean RCS διασφαλίζονται οι γρήγοροι, καθαροί και άνετοι ενδιάμεσοι καθαρισμοί των πιστολιών λακα- ρίσματος. 5. Περιεχόμενο συσκευασίας ■ SATA clean RCS, πλήρως προσυναρμολογημένο. ■ Σετ στερέωσης Μετά από την αφαίρεση από τη συσκευασία, ελέγξτε: ■ SATA clean RCS χαλασμένο ■ Πλήρης παραδοτέος εξοπλισμός 6. Κατασκευή SATA clean RCS micro Είσοδος αέρα G 1/4 Δοχείο αναρρόφησης [1-1] [1-9] (καλυμμένη) [1-10] Δοχείο συλλογής Θήκη / Καπάκι [1-11] Κάλυμμα [1-2] [1-3] Μπουτόν "Στέγνωμα" [1-12] Βούρτσα καθαρισμού...
Page 157 Εικόνα διάτρησης SATA clean RCS micro [4-1] Τρύπες στερέωσης Εικόνα διάτρησης SATA clean RCS compact [5-1] Τρύπες στερέωσης Εικόνα διάτρησης SATA clean RCS the turbo cleaner Τρύπες στερέωσης [6-1] Μονάδα ελέγχου (μόνο σε SATA clean RCS the turbo cleaner) Καπάκι / Θήκη Παξιμάδι ρύθμισης για [7-1] [7-3] Παξιμάδι ρύθμισης για ποσότητα καθαριστικού [7-2] ποσότητα αέρα...
Page 158: Τεχνικά Χαρακτηριστικά
Οδηγίες λειτουργίας SATA RCS 7. Τεχνικά χαρακτηριστικά Ονομασία SATA clean SATA clean SATA clean RCS micro RCS com- RCS the tur- pact bo cleaner Κατανάλωση αέρα για περ.140 Nl/min/4.9 cfm καθαρισμό Κατανάλωση αέρα για περ.130 Nl/min/4.6 cfm στέγνωμα Κατανάλωση καθαριστι- ca. 140 ml κού ανά κύκλο καθαρι- σμού Διάρκεια καθαρισμού περ. 21 sec. ανά αλλαγή βαφής Διάρκεια στέγνωσης περ. 4 sec. ανά αλλαγή βαφής...
Page 159 Οδηγίες λειτουργίας SATA RCS Υπόδειξη! Ανάλογα με την ποιότητα του πεπιεσμένου αέρα συνιστάται να εγκα- θίσταται μπροστά από τα προϊόντα SATA clean RCS ένας κυκλωνικός διαχωριστής με μεταλλικό πυροσυσσωματωμένο φίλτρο (SATA filter 424 μέσα στην καμπίνα βαφής και SATA filter 100 έξω από την καμπίνα βα- φής). Αυτός κατακρατά λάδι και συμπυκνώματα όπως και σωματίδια έως 5 µm από τον πεπιεσμένο αέρα. Απαιτήσεις στο σημείο τοποθέτησης ■ Σύνδεση πεπιεσμένου αέρα 1/2˝ (εξωτερικό σπείρωμα), 1/4˝ (εξωτερικό σπείρωμα) ή κατάλληλος συνδετικός μαστός της SATA. ■ Πρέπει να διατίθεται αγωγός πεπιεσμένου αέρα τουλ. 4.0 bar στα προ- ϊόντα SATA clean RCS the turbo cleaner ή/και τουλ. 6.0 bar στα SATA clean RCS compact και SATA clean RCS micro. ■ Αγωγός πεπιεσμένου αέρα με εσωτερική διάμετρο τουλ. 9 mm. ■ Το σημείο τοποθέτησης πρέπει να προστατεύεται από μηχανικές επι- δράσεις. 8.1. Επίτοιχη συναρμολόγηση Τα προϊόντα SATA clean RCS συναρμολογούνται σταθερά με το συνοδευ- τικό σετ στερέωσης σε τοίχο σε κατακόρυφη θέση με δύο βίδες 8 mm. ■ Διατρυπήστε οπές στερέωσης σύμφωνα με το πρότυπο διατρήσεων [4] / [5] / [6].
Page 160: Εγκατάσταση
→ Τα προϊόντα SATA clean RCS πρέπει να τοποθετούνται σε καλά αερι- ζόμενο και εξαεριζόμενο περιβάλλον. → Εάν είναι δυνατόν, τα προϊόντα SATA clean RCS να συνδέονται σε σύστημα απαγωγής απαερίων. Υπόδειξη! Πριν από τη σύνδεση στις συσκευές πρέπει να εκτονώνεται η πίεση στον αγωγό πεπιεσμένου αέρα. Στο SATA clean RCS the turbo cleaner ■ Συνδέστε το πιστόλι λακαρίσματος στη σύνδεση έκπλυσης [3-4]. ■ Περιστρέψτε το διακόπτη λειτουργίας [3-17] στη θέση "Ψεκασμός". ■ Συνδέστε τον αγωγό πεπιεσμένου αέρα στην είσοδο του αέρα [1-1] / [2-1] / [3-1]. Προαιρετικά σε όλες τις εκδόσεις ■ Εγκαταστήστε βάνα με μπίλια στην είσοδο του αέρα [1-1] / [2-1] / [3-1] για τον αποκλεισμό του πεπιεσμένου αέρα κατά τις...
Page 161: Λειτουργία Ρύθμισης
Οδηγίες λειτουργίας SATA RCS 10. Λειτουργία ρύθμισης Προσοχή! Ζημιές από λάθος καθαριστικό μέσο Από τη χρήση επιθετικών καθαριστικών μέσων ενδέχεται να υποστούν ζημιά τα συστήματα καθαρισμού SATA. → Μην χρησιμοποιείτε επιθετικά καθαριστικά μέσα. → Χρησιμοποιείτε ουδέτερα καθαριστικά υγρά με τιμή pH 6 – 8. → Μην χρησιμοποιείτε οξέα, αλκαλικά διαλύματα, βάσεις, αποχρωστικά, ακατάλληλα αναγεννημένα λάδια ή άλλα επιθετικά καθαριστικά μέσα. Υπόδειξη! Για την αποφυγή της υπερχείλισης του δοχείου συλλογής [1-10] / [2-10] / [3-11], ελέγχετε τακτικά τη στάθμη πλήρωσης και να το εκκενώνετε το αργότερο στο τέλος της βάρδιας. Υπόδειξη! ΗΠΑ / Καναδάς: Σφραγίζετε το δοχείο αναρρόφησης [1-9] / [2-9] / [3-9] και το δοχείο συλλογής [1-10] / [2-10] / [3-11] στη διάρκεια της βαφής. Μετά...
Page 162 Οδηγίες λειτουργίας SATA RCS Στα SATA clean RCS micro και SATA clean RCS compact ■ Εισάγετε τον εύκαμπτο σωλήνα αναρρόφησης [1-8] / [2-8] μέσα από το καπάκι του δοχείου αναρρόφησης [1-9] / [2-9]. ■ Εισάγετε τον εύκαμπτο σωλήνα εκροής μέσα από το καπάκι του δοχείου συλλογής [1-10] / [2-10]. Υπόδειξη! Προαιρετικά, στα προϊόντα SATA clean RCS micro και SATA clean RCS compact μπορούν να χρησιμοποιηθούν ως δοχεία συλλογής και τα συ- στήματα δοχείων SATA RPS. Σε αυτή τη διαδικασία το δοχείο SATA RPS πρέπει να βιδώνεται από κάτω μέσω του σπειρώματος στερέωσης στο SATA clean RCS micro / SATA clean RCS compact. 10.2. Καθαρισμός του πιστολιού λακαρίσματος Υπόδειξη! Κατά τη χρήση συστημάτων δοχείων SATA RPS πρέπει να διασφαλίζε- ται πριν από την έναρξη των εργασιών καθαρισμού, ότι έχει αφαιρεθεί η...
Page 163: Συντήρηση Και Διατήρηση Σε Καλή Κατάσταση
■ Πατήστε τον πληκτροδιακόπτη "Στέγνωμα" [3-2] και κρατήστε τον πατημένο. ■ Στεγνώστε το πιστόλι λακαρίσματος κάτω από το ακροφύσιο στεγνώ- ματος [1-4] / [2-4] / [3-5] στην περιοχή του καναλιού χρώματος και στην εξωτερική περιοχή. Ενεργοποιείτε στιγμιαία πολλές φορές το πιστόλι λακαρίσματος στη διάρκεια της διαδικασίας στεγνώματος. 10.3. Ρύθμιση του μειωτήρα πίεσης για ποσότητα καθαρι- στικού μέσου και αέρα (μόνο σε SATA clean RCS the turbo cleaner) Υπόδειξη! Οι μειωτήρες πίεσης είναι εργοστασιακά βέλτιστα προρυθμισμένοι και δεν χρειάζεται να μεταβάλλονται. Σε περίπτωση εσφαλμένης ρύθμισης μπορεί να εκτιναχτεί καθαριστικό υγρό από τη συσκευή. Περιστρέφοντας τα ρυθμιστικά παξιμάδια [7-2] / [7-3] μπορεί να προσαρ- μοστεί η ποσότητα του καθαριστικού υγρού καθώς και η ποσότητα του...
Page 164 αναρρόφησης [1-9] / [2-9] / [3-9]. ■ Ξεβιδώστε τα παξιμάδια στερέωσης [8-5] από τα μπουζόνια [8-2] στην κάτω πλευρά της μονάδας ελέγχου [8-1] και αφαιρέστε τη μονάδα ελέγ- χου προς τα επάνω. Συναρμολόγηση μονάδας ελέγχου ■ Τοποθετήστε τη μονάδα ελέγχου [8-1] στο περίβλημα [8-4] και εισάγετε τα μπουζόνια [8-2] της μονάδας ελέγχου στις οπές του περιβλήματος. ■ Εισάγετε τον ελαστικό σωλήνα αναρρόφησης [8-3] στο δοχείο αναρρό- φησης [1-9] / [2-9] / [3-9]. ■ Βιδώστε τα παξιμάδια στερέωσης [8-3] σε μπουζόνια και σφίξτε τα. Μόνο στο SATA clean RCS the turbo cleaner ■ Συνδέστε το πιστόλι λακαρίσματος στη σύνδεση έκπλυσης [3-4]. ■ Συνδέστε τον αγωγό πεπιεσμένου αέρα στην είσοδο του αέρα [1-1] / [2-1] / [3-1].
Page 165: Φροντίδα Και Αποθήκευση
Οδηγίες λειτουργίας SATA RCS 12. Φροντίδα και αποθήκευση Προσοχή! Ζημιές από λάθος καθαριστικό μέσο Από τη χρήση επιθετικών καθαριστικών μέσων ενδέχεται να υποστούν ζημιά τα συστήματα καθαρισμού SATA. → Μην χρησιμοποιείτε επιθετικά καθαριστικά μέσα. → Χρησιμοποιείτε ουδέτερα καθαριστικά υγρά με τιμή pH 6 – 8. → Μην χρησιμοποιείτε οξέα, αλκαλικά διαλύματα, βάσεις, αποχρωστικά, ακατάλληλα αναγεννημένα λάδια ή άλλα επιθετικά καθαριστικά μέσα. Για να διασφαλίζεται η λειτουργία του SATA clean RCS, απαιτείται προσε- κτικός χειρισμός καθώς και τακτική φροντίδα του προϊόντος. Καθαρίζετε τα προϊόντα SATA clean RCS σε τακτικά χρονικά διαστήματα και ελέγχετέ τα ως προς τη στεγανότητα. 13. Βλάβες Βλάβη Αιτία Αντιμετώπιση Κακή επενέργεια κα- Το δοχείο με καθαρό Γεμίστε το δοχείο ή/ θαρισμού καθαριστικό μέσο είναι και βάλτε καινούργιο άδειο. δοχείο από κάτω.
Page 166: Εξυπηρέτηση Πελατών
Οδηγίες λειτουργίας SATA RCS Βλάβη Αιτία Αντιμετώπιση Πάρα πολύ καθαριστι- Πολύ υψηλή πίεση Διασφαλίστε την πίεση κό υγρό, υψηλή κατα- εισόδου. εισόδου σύμφωνα με νάλωση καθαριστικού τα τεχνικά στοιχεία μέσου (βλέπε κεφάλαιο 7). Λάθος ρύθμιση Ρύθμιση της ποσότη- στον μειωτήρα πίε- τας του καθαριστικού σης (μόνο στο SATA υγρού (βλέπε κεφά- clean RCS the turbo λαιο10.3). cleaner). 14. Εξυπηρέτηση πελατών Παρελκόμενο εξοπλισμό, ανταλλακτικά και τεχνική υποστήριξη θα λάβετε από τον τοπικό σας έμπορο της SATA. 15. Αξεσουάρ Αρ. Ονομασία SATA SATA SATA Πλή- είδους...
Page 167 Οδηγίες λειτουργίας SATA RCS Αρ. Ονομασία SATA SATA SATA Πλή- είδους clean RCS clean RCS clean RCS θος micro compact the turbo cleaner 10934 Βάνα με μπίλια, – – 1 τμχ. 1/2˝ (εξωτερικό σπείρωμα) για είσοδο αέρα 146514 Εύκαμπτος – – 1 τμχ. σωλήνας αέρα βαφής, μπλε, 13 mm, 1 m μακρύς...
Page 168: Ανταλλακτικά
Οδηγίες λειτουργίας SATA RCS Αρ. Ονομασία SATA SATA SATA Πλή- είδους clean RCS clean RCS clean RCS θος micro compact the turbo cleaner 6981 Ταχυσύν- – 1 τμχ. δεσμος G 1/4˝ (εσωτε- ρικό σπείρωμα) (5x) 16. Ανταλλακτικά Αρ. Ονομασία Πλή- είδους θος 146985 Σετ επισκευής (1 βούρτσα, 2 προστατευτικά πιτσιλί- 1 σετ...
Page 169 1. Általános tudnivalók Ez az üzemeltetési utasítás fontos információkat tartalmaz a SATA clean RCS micro, SATA clean RCS compact és a SATA clean RCS the turbo cleaner - a továbbiakban: SATA clean RCS - berendezések kezelésével kapcsolatban. Az útmutató az üzembe helyezést, az üzemeltetést, a szer- vizelést, a karbantartás, ápolást és raktározást, valamint a hibaelhárítást...
Page 170: Biztonsági Tudnivalók
üzemzavarokhoz vezethet vagy súlyos, akár halálos sérüléseket okozhat. 2.1. Személyzettel szembeni követelmények A sűrített levegővel üzemelő SATA clean RCS-t csak tapasztalt szakem- berek és betanított személyek használhatják, akik ezt az üzemeltetési utasítást teljes egészében elolvasták és megértették. Azoknak a szemé- lyeknek, akiknek a reakcióképessége drogok, alkohol, gyógyszerek vagy...
Page 171 ■ A SATA clean RCS-t minden használat előtt működési és tömítettségi ellenőrzésnek kell alávetni. ■ Soha ne használja a SATA clean RCS-t sérült állapotban vagy hiányzó alkatrészek esetén. ■ A SATA clean RCS-t minden használat előtt ellenőrizni és adott esetben helyreállítani szükséges.
Page 172: Alkalmazás
A SATA clean RCS berendezések fényező pisztolyok festékcsere közötti gyors és kényelmes köztes tisztítását szolgálják. 4. Leírás A sűrített levegővel üzemelő SATA clean RCS berendezések biztosítják a fényező pisztolyok gyors, tiszta és kényelmes köztes tisztítását. 5. Szállítási terjedelem ■ A SATA clean RCS teljesen előszerelt berendezés.
Page 173: Műszaki Adatok
SATA clean RCS compact ábra furatokkal Rögzítő lyukak [5-1] SATA clean RCS the turbo cleaner ábra furatokkal Rögzítő lyukak [6-1] Vezérlő modul (csak SATA clean RCS the turbo cleaner esetén) Fedő / tartó Tisztítószer-mennyiség [7-1] [7-3] Levegőmennyiség beállító beállító anya...
Page 174: Beszerelés
A sűrített levegő minőségétől függően ajánljuk, hogy szereljen szinter szűrővel ellátott ciklon leválasztót a SATA clean RCS elé (SATA szűrő 424 a lakkozó kabinon belül és SATA szűrő 100 a lakkozó kabinon kí- vül). Ez elválasztja az olajat, a páralecsapódást, valamint a részecské- ket 5 µm méretig a sűrített levegőtől.
Page 175: Falra Szerelés
■ A felállítás helyét védeni kell a mechanikai behatásokkal szemben. 8.1. Falra szerelés A SATA clean RCS a vele együtt szállított rögzítőkészlettel szilárdan rög- zíthető falra függőleges állásban két 8 mm csavar segítségével. ■ Fúrja a be a rögzítőlyukakat a [4] / [5] / [6] furatsablon szerint.
Page 176: Normál Üzem
Figyelem! A sűrítettlevegő-vezetéket a csatlakoztatás előtt nyomásmentesíteni szükséges. SATA clean RCS the turbo cleaner esetén ■ Csatlakoztassa a fényezőpisztolyt az öblítő csatlakozásra [3-4]. ■ Kapcsolja a funkciókapcsolót [3-17] a „Szórás” állásba. ■ A beáramló sűrített levegő vezetéket csatlakoztassa a levegőbemenet- hez [1-1] / [2-1] / [3-1].
Page 177 ■ A leeresztő tömlőt a gyűjtőtartály fedelén keresztül [1-10] / [2-10] vezesse be. Figyelem! A SATA clean RCS micro és a SATA clean RCS compact esetében választható módon a SATA RPS pohárrendszereket is használhatja gyűjtőtartályként. Ehhez a SATA RPS poharat alulról rá kell csavarni a rögzítő...
Page 178 [1-14] / [2-13] / [3-14] a fényezőpisztoly festékcsatornájába kerül. Az öblítőlevegő segítségével a berendezés tisztítófolyadékot fúj keresztül a fényezőpiszolyon, és így megtisztítja azt. SATA clean RCS micro és a SATA clean RCS compact esetén ■ Nyomja meg a „Szárítás” nyomógombot [1-3] / [2-2], és tartsa le- nyomva.
Page 179: Szervizelés És Karbantartás
■ A fröccsenésvédőt pattintsa rá a [9-4] zsírzógombra. 11.3. Vezérlő modul levétele A SATA clean RCS (compact / turbo cleaner) változatától függően a [8-1] vezérlőmodul működési zavarok esetén eltávolítható az [1-5] / [2-5] / [3-6] házból anélkül, hogy azt le kellene csavarozni a rögzítési helyről.
Page 180: Karbantartás És Tárolás
→ Ne használjon savakat, lúgokat, bázisokat, marószereket, nem meg- felelő regenerátumokat vagy más agresszív tisztítószert. A SATA clean RCS működésének garantálása érdekében bánjon gondo- san a termékkel, valamint rendszeresen ápolja azt. A SATA clean RCS-t rendszeres időközönként tisztítsa meg és ellenőriz- ze annak tömítettségét. 13. Hibák Zavar Elhárítás...
Page 181: Vevőszolgálat
Hibás beállítás a nyomáscsökkentés- nyiségének beállítása nél (csak SATA clean (ld. 10.3 fejezet). RCS the turbo cleaner esetén). 14. Vevőszolgálat Tartozékokat, pótalkatrészeket és műszaki támogatást SATA kereskedő- jénél kaphat. 15. Tartozékok Cikk- Megnevezés SATA cle- Kompakt SATA cle- an RCS...
Page 182 SATA RCS üzemeltetési utasítás Cikk- Megnevezés SATA cle- Kompakt SATA cle- an RCS RCS SATA an RCS rab- micro tisztító the turbo szám cleaner 10934 Golyóscsap, – – 1 db 1/2” (külső menet) a leve- gőbemenethez 146514 A fényezés –...
Page 183: Pótalkatrészek
SATA RCS üzemeltetési utasítás 16. Pótalkatrészek Cikk- Megnevezés Darab- szám 146985 Javítószett (1 db kefe, 2 db fröccsenésvédő, 2 db 1 szett tömlő) 146993 Freccsenés elleni védelem 5-5 da- 147017 Tisztítókefe 1 db 147025 2 db tömlő (a tisztító ill. kifúvató berendezéshez) 1 szett 148536 Zárósapka (USA / Kanada)
Page 185: Informazioni Generali
Le presenti istruzioni d'uso contengono informazioni importanti per il fun- zionamento dei sistemi SATA clean RCS micro, SATA clean RCS compact e SATA clean RCS the turbo cleaner, di seguito denominati SATA clean RCS. Vengono anche descritte le operazioni messa in funzione, coman- do, manutenzione e manutenzione periodica, cura, stoccaggio e rimozio- ne dei guasti.
Page 186: Indicazioni Di Sicurezza
2.1. Requisiti per il personale L'uso dei sistemi SATA clean RCS ad aria compressa è riservato al per- sonale tecnico addestrato, che ha letto per intero e compreso a fondo le presenti istruzioni d'uso. L'uso dei sistemi SATA clean RCS è vietato alle persone la cui capacità...
Page 187 ■ Prima di ogni utilizzo, sottoporre i sistemi SATA clean RCS a una prova di funzionamento e di tenuta. ■ Non mettere mai in funzione i sistemi SATA clean RCS in caso di dan- neggiamento o parti mancanti. ■ Prima di ogni utilizzo, controllare l'integrità dei sistemi SATA clean RCS e ripararli all'occorrenza.
Page 188: Utilizzo
Istruzioni d'uso SATA RCS 3. Utilizzo Impiego secondo le disposzioni I sistemi SATA clean RCS servono per una pulizia intermedia pratica e veloce delle pistole a spruzzo, prima del cambio di colore. 4. Descrizione I sistemi SATA clean RCS ad aria compressa garantiscono una pulizia intermedia rapida, pulita e pratica delle pistole a spruzzo.
Page 189 Schema di foratura SATA clean RCS compact Fori di fissaggio [5-1] Schema di foratura SATA clean RCS the turbo cleaner Fori di fissaggio [6-1] Modulo di comando (solo per SATA clean RCS the turbo cleaner) Coperchio / appoggio Dado di regolazione per [7-1] [7-3] [7-2] Dado di regolazione per quantità...
Page 190: Dati Tecnici
8. Montaggio I sistemi SATA clean RCS sono progettati per essere collegati a sistemi fissi di alimentazione di aria compressa. Indicazione! Secondo la qualità dell'aria compressa, si raccomanda di installare un separatore ciclonico con filtro sinterizzato (filtro SATA 424 nella cabina di verniciatura e filtro SATA 100 fuori dalla cabina) a monte dei sistemi SATA clean RCS.
Page 191: Montaggio A Parete
Se si utilizzano detergenti contenenti solventi, la messa a terra dei sistemi SATA clean RCS va affidata a un tecnico specializzato. Per installare un cavo di messa a terra, utilizzare il foro previsto [1-7] / [2-6] / [3-10].
Page 192: Modalità Regolazione
Durante l'uso dei sistemi SATA clean RCS, il detergente può produrre esalazioni tossiche. → Installare i sistemi SATA clean RCS in un ambiente ben ventilato. → Se possibile, collegare i sistemi SATA clean RCS a un impianto di aspirazione. Indicazione! Depressurizzare la tubazione dell'aria compressa prima di collegarla ai dispositivi.
Page 193 [1-9] / [2-9] / [3-9] e il serbatoio di raccolta [1-10] / [2-10] / [3-11]. Indicazione! Per i dispositivi SATA clean RCS , in via opzionale, è possibile utilizzare, come serbatoi di raccolta, anche i sistemi di contenitori SATA RPS. Indicazione! Osservare le istruzioni indicate sul lato interno del coperchio [1-11] / [2-11] / [3-12].
Page 194 Indicazione! Se si utilizzano i sistemi di contenitori SATA RPS, prima di iniziare i lavo- ri di pulizia è necessario assicurarsi che il tappo di SATA clean RCS sia stato rimosso. ■ Rimuovere il contenitore del materiale SATA RPS dalla pistola a spruz- zo e posarlo sull'appoggio [1-2] / [2-3] / [3-3].
Page 195: Manutenzione E Manutenzione Periodica
Istruzioni d'uso SATA RCS 10.3. Regolazione dei riduttori di pressione per la quantità di detergente e di aria (solo per SATA clean RCS the turbo cleaner) Indicazione! I riduttori di pressione vengono preimpostati in fabbrica in modo ottimale e non devono essere modificati. In caso di errore d'impostazione, il liqui- do detergente potrebbe fuoriuscire dal dispositivo.
Page 196: Cura E Stoccaggio
→ Non utilizzare acidi, soluzioni alcaline, basi, sverniciatori, prodotti rigenerati inadeguati o altri detergenti aggressivi. Il funzionamento regolare dei sistemi SATA clean RCS richiede un uso scrupoloso e una cura regolare del prodotto. Pulire regolarmente i sistemi SATA clean RCS e controllarne la tenuta.
Page 197: Anomalie
Garantire il passaggio intasato o piegato. attraverso il tubo di aspirazione. Liquido detergente Impostazione della insufficiente (solo per quantità di liquido SATA clean RCS the detergente (capitolo turbo cleaner). 10.3). Troppo liquido de- Pressione d'ingresso Regolare la pressione tergente, consumo eccessiva.
Page 198 Istruzioni d'uso SATA RCS Cod. Denomina- SATA cle- SATA cle- SATA cle- zione an RCS an RCS an RCS micro compact the turbo cleaner 13870 Tubo flessibile 1 pz. dell'aria di ver- niciatura, blu, 9 mm, lungo 1 m 53090 Tubo flessibile 1 pz.
Page 199: Ricambi
Istruzioni d'uso SATA RCS Cod. Denomina- SATA cle- SATA cle- SATA cle- zione an RCS an RCS an RCS micro compact the turbo cleaner 53942 Nipplo 1/4˝ – – 1 pz. (filettatura esterna) 9886 Supporto pi- – 1 pz. stola 192195 Supporto pi- –...
Page 200: Dichiarazione Di Conformità
Istruzioni d'uso SATA RCS 17. Dichiarazione di conformità CE Per la dichiarazione di conformità aggiornata: www.sata.com/downloads...
Page 201: Bendroji Informacija
Perskaityti visų pirmiausia! Prieš pradėdami eksploatuoti perskaitykite visą pateiktą naudojimo ins- trukciją. Paisykite saugos ir pavojaus nurodymų! Šią naudojimo instrukciją visada reikia laikyti prie gaminio arba visiems bet kuriuo metu gerai prieinamoje vietoje! 1. Bendroji informacija Šioje naudojimo instrukcijoje pateikiama svarbios informacijos apie „SATA clean RCS micro“, „SATA clean RCS compact“ ir „SATA clean RCS the turbo cleaner“, toliau vadinamų „SATA clean RCS“, veikimą. Čia taip pat aprašyta eksploatavimo pradžia, techninė priežiūra ir remontas, profilakti- nė priežiūra, laikymas ir trikčių šalinimas. Tikslinė grupė Ši naudojimo instrukcija skirta ■ dažymo ir lakavimo dirbtuvių specialistams.
Page 202: Reikalavimai Personalui
SATA RCS naudojimo instrukcija 1.2. Atsarginės detalės, priedai ir besidėvinčios dalys Iš esmės turi būti naudojamos tik originalios SATA atsarginės detalės, priedai ir besidėvinčios dalys. Ne SATA įmonės pristatyti priedai nėra pati- krinti ir sertifikuoti. SATA neprisiima atsakomybės už gedimus atsiradusius dėl nesertifikuotų atsarginių 1.3. Atsakomybė ir garantija Galioja Bendrosios SATA sandorio sąlygos ir kiti sutartiniai susitarimai bei atitinkami galiojantys įstatymai. SATA neatsako, kai: ■ Neatsižvelgiama į naudojimo instrukciją. ■ Naudotojas yra nekvalifikuotas asmuo. ■ Produktas netinkamai naudojamas. ■ Nenaudojamos asmeninės apsaugos priemonės. ■ Nenaudojami originalūs priedai ir atsarginės detalės. ■ Atliekami savavališki perkonstravimai arba techniniai pakeitimai.
Page 203: Naudojimas
■ Prieš kiekvieną naudojimą reikia atlikti „SATA clean RCS“ veikimo ir sandarumo bandymą. ■ Niekada neeksploatuokite „SATA clean RCS“, jei pažeistos jo dalys arba nėra kai kurių dalių. ■ Prieš kiekvieną naudojimą reikia „SATA clean RCS“ patikrinti ir prireikus suremontuoti. ■ Jei „SATA clean RCS“ pažeistas, nedelsdami nutraukite eksploatavimą ir atjunkite nuo suslėgtojo oro tinklo. ■ Niekada negalima „SATA clean RCS“ savarankiškai permontuoti ir keisti jo techninę konstrukciją. Valymo priemonės ■ Niekada nenaudokite valymo priemonių, kurių sudėtyje yra rūgščių, šarmų ar benzino. ■ Niekada nenaudokite valymo priemonių, kurių sudėtyje yra halogenintų angliavandenilių. Prijungti komponentai ■ Naudokite tik originalias SATA atsargines dalis ir priedus.
Page 204: Aprašymas
SATA RCS naudojimo instrukcija Naudojant „SATA clean RCS“ galima greitai ir patogiai atlikti tarpinį dažy- mo pistoletų valymą, norint pakeisti dažus. 4. Aprašymas Suslėgtąjį orą naudojančiu „SATA clean RCS“ galima greitai, švariai ir patogiai atlikti tarpinį dažymo pistoletų valymą. 5. Komplektacija ■ „SATA clean RCS“, visiškai sukomplektuotas. ■ Tvirtinimo komplektas Išėmę iš pakuotės patikrinkite, ar ■ ar „SATA clean RCS“ nepažeistas, ■ ar nieko netrūksta. 6. Uždėjimas „SATA clean RCS micro“ [1-1] Oro įvadas G 1/4 [1-9] Siurbimo rezervuaras (uždengtas) [1-10] Surinkimo rezervuaras Dėklas / dangtelis [1-11] Uždangalas...
Page 205: Techniniai Duomenys
„SATA clean RCS compact“ angų gręžimo planas Tvirtinimo angos [5-1] „SATA clean RCS the turbo cleaner“ angų gręžimo planas Tvirtinimo angos [6-1] Valdymo modulis (tik modelyje „SATA clean RCS the turbo cleaner“) [7-1] Dangtelis / dėklas [7-3] Valymo priemonės kiekio [7-2] Oro kiekio reguliavimo reguliavimo veržlė...
Page 206: Montavimas
SATA RCS naudojimo instrukcija Pavadinimas SATA clean SATA clean SATA clean RCS micro RCS com- RCS the tur- pact bo cleaner Oro sunaudojimas, maždaug.130 Nl/min/4,6 cfm išdžiovinimas Valymo priemonių ca. 140 ml sunaudojimas vienam valymui: Valymo laikas pakeitus maždaug 21 sek. dažus Džiovinimo laikas pa- maždaug 4 sek. keitus dažus Darbinis slėgis...
Page 207: Įrengimas
SATA RCS naudojimo instrukcija ■ „SATA clean RCS the turbo cleaner“ slėginė linija turi būti pritaikyta min. 4,0 bar, o „SATA clean RCS compact“ ir „SATA clean RCS micro“ – min. 6,0 bar. ■ Suslėgtojo oro linijos vidinis skersmuo turi būti min. 9 mm. ■ Statymo vieta turi būti apsaugota nuo mechaninio poveikio. 8.1. Montavimas prie sienos „SATA clean RCS“ pristatytu tvirtinimo rinkiniu prie sienos vertikalioje pa- dėtyje primontuojama dviem 8 mm varžtais.
Page 208 SATA RCS naudojimo instrukcija Nuoroda! Prieš prijungiant prie prietaiso reikia suslėgtojo oro linijai nutraukti suslėgtojo oro tiekimą. Modelis „SATA clean RCS the turbo cleaner“ ■ Dažymo pistoletą prijunkite prie skalavimo jungties [3-4]. ■ Funkcinį jungiklį [3-17] pasukite iki padėties „Purkšti“. ■ Suslėgtojo oro liniją prijunkite prie oro įvado [1-1] / [2-1] / [3-1]. Pasirinktinai visuose modeliuose ■ Atlikdami techninės priežiūros darbus prie oro įvado [1-1] / [2-1] / [3-1], įrenkite rutulinį čiaupą, kuriuo būtų galima nutraukti suslėgtojo oro tiekimą. ■ Ištraukiamosios sistemos oro ištraukimo žarną prijunkite prie ištrauki- mo jungties [1-13] / [2-14] / [3-15].
Page 209 Modeliai „SATA clean RCS micro“ ir „SATA clean RCS compact“ ■ Siurbimo žarną [1-8] / [2-8] įstumkite per siurbimo rezervuaro [1-9] / [2-9] dangtelį. ■ Išleidimo žarną įstumkite per surinkimo rezervuaro [1-10] / [2-10] dangtelį. Nuoroda! „SATA clean RCS micro“ ir „SATA clean RCS compact“ pasirinktinai kaip surinkimo rezervuarą galima naudoti ir SATA RPS bakelių sistemas. Tam reikia SATA RPS bakelį iš apačios per tvirtinimo sriegį prisukti prie „SATA clean RCS micro“ / „SATA clean RCS compact“. 10.2. Dažymo pistoleto valymas Nuoroda! Naudojant SATA RPS bakelių sistemas, prieš pradedant valymo darbus...
Page 210: Einamoji Techninė Priežiūra Ir Remontas
/ [2-12] / [3-13]. Tuo metu per da- žymo pistoleto bakelio jungtį valymo skystis iš valymo purkštuko [1-14] / [2-13] / [3-14] patenka į dažymo pistoleto dažų kanalą. Nau- dojant skalavimo orą, valymo skystis pučiamas per dažymo pistoleto purkštuką ir taip išvalomas pistoleto purkštukas. Modeliai „SATA clean RCS micro“ ir „SATA clean RCS compact“ ■ Paspauskite ir laikykite spaudžiamąjį jungiklį „Džiovinti“ [1-3] / [2-2]. Modelis „SATA clean RCS the turbo cleaner“ ■ Funkcinį jungiklį [3-17] iš padėties „Valyti“ nustatykite ties „Džiovinti“. ■ Paspauskite ir laikykite spaudžiamąjį jungiklį „Džiovinti“ [3-2].
Page 211: Priežiūra Ir Sandėliavimas
Valdymo modulio montavimas ■ Valdymo modulį [8-1] uždėkite ant korpuso [8-4] ir valdymo modulio sraigtus [8-2] įstumkite į angas. ■ Įstatykite siurbimo žarną [8-3] į siurbimo rezervuarą [1-9] / [2-9] / [3-9]. ■ Užsukite tvirtinimo veržles [8-3] ant sraigtų ir priveržkite. Tik modelyje „SATA clean RCS the turbo cleaner“ ■ Dažymo pistoletą prijunkite prie skalavimo jungties [3-4]. ■ Suslėgtojo oro liniją prijunkite prie oro įvado [1-1] / [2-1] / [3-1]. 12. Priežiūra ir sandėliavimas Atsargiai! Žala dėl netinkamų valymo priemonių...
Page 212: Gedimai
Nustatykite įvadinį slėgį įvadinis slėgis. pagal techninius duo- menis (žr. 7 skyrių). Siurbimo žarna užsi- Užtikrinkite siurbimo kimšusi arba užlenkta. žarnos pralaidumą. Per mažai valymo Nustatykite valymo skysčio (tik modelyje skysčio kiekį (žr. 10.3 „SATA clean RCS the skyrių). turbo cleaner“). Per daug valymo skys- Nustatytas per didelis Nustatykite įvadinį slėgį čio, per didelės valymo įvadinis slėgis. pagal techninius duo- priemonės sąnaudos menis (žr. 7 skyrių). Netinkamai nustatytas Nustatykite valymo slėgio reduktorius (tik...
Page 213 SATA RCS naudojimo instrukcija Gami- Pavadinimas „SATA „SATA „SATA Kie- nio Nr. clean RCS clean RCS clean RCS micro“ compact“ the turbo cleaner“ 13870 Dažymo oro 1 vnt. žarna, mėlyna, 9 mm, 1 m ilgio 53090 Dažymo oro 1 vnt. žarna, mėlyna, 9 mm, 10 m ilgio 189472 Išorinis valymo...
Page 214: Atsarginės Dalys
SATA RCS naudojimo instrukcija Gami- Pavadinimas „SATA „SATA „SATA Kie- nio Nr. clean RCS clean RCS clean RCS micro“ compact“ the turbo cleaner“ 192633 Lankstus – 1 vnt. vamzdis, 5 m ilgio išsiurbimui 6981 Greitai išar- – 1 vnt. domos mo- vos antgalis G 1/4˝ (vidinis...
Page 215: Vispārēja Informācija
SATA RCS lietošanas instrukcija Satura rādītājs [oriģinālā redakcija: vāciski] 1. Vispārēja informācija ...217 11. Apkopes un uzturēšanas 2. Drošības norādījumi ....218 darbi ........226 3. Lietošana ......219 12. Kopšana un uzglabāšana ..227 4. Apraksts ......220 13. Darbības traucējumi ....228 5. Piegādes komplekts ....220 14. Klientu apkalpošanas 6. Uzbūve ........220 centrs ........228 7. Tehniskie parametri .....221...
Page 216: Drošības Norādījumi
SATA RCS lietošanas instrukcija 1.2. Rezerves daļas, piederumi un ekspluatācijas materiāli Obligāti jāizmanto SATA oriģinālās rezerves daļas, piederumi un eksplua- tācijas materiāli. Piederumi, kurus nepiegādā SATA, nav pārbaudīti un nav atļauti. SATA neuzņemas nekādu atbildību par kaitējumu, kuru nodara neatļautu rezerves daļu, piederumu un ekspluatācijas materiālu lietošana. 1.3. Garantija un saistības Ir spēkā SATA vispārējie darījumu noteikumi un eventuālās papildu vieno- šanās, kā arī attiecīgie spēkā esošie likumi. SATA neuzņemas nekādas saistības, ja ■ netiek ievērota lietošanas instrukcija; ■ tiek izmantots nekvalificēts personāls; ■ produkts tiek izmantots mērķiem, kuriem tas nav paredzēts; ■ netiek lietoti personīgie aizsardzības līdzekļi; ■ netiek lietotas oriģinālās rezerves daļas un piederumi; ■ tiek veiktas patvaļīgas modifikācijas vai pārveidojumi; ■ ir iestājies dabisks nolietojums / nodilums; ■ ierīce tiek lietota netipiskos triecienslodzes apstākļos;...
Page 217: Lietošana
SATA RCS lietošanas instrukcija Tehniskais stāvoklis ■ SATA clean RCS pirms katras lietošanas jāveic darbības un hermētis- kuma pārbaude. ■ SATA clean RCS nekad nelietot, ja konstatēts kāds bojājums vai trūkst detaļu. ■ SATA clean RCS pārbaudīt pirms katras lietošanas un savest kārtībā, ja nepieciešams. ■ SATA clean RCS bojājuma gadījumā nekavējoties pārtraukt ekspluatā- ciju un atvienot no saspiestā gaisa padeves ierīces. ■ SATA clean RCS neveikt pašrocīgu pārbūvi vai tehniskas izmaiņas. Tīrīšanas šķidrumi ■ Nekad nelietot skābi, sārmu vai benzīnu saturošus tīrīšanas šķidrumus. ■ Nekad nelietot tīrīšanas šķidrumus uz halogenizētu ogļūdeņražu bāzes. Pieslēgtie komponenti ■ Izmantot tikai SATA oriģinālās rezerves detaļas, resp., piederumus. ■ Pieslēgtajām šļūtenēm un vadiem jābūt atbilstošiem SATA clean RCS ekspluatācijas laikā paredzamajam termiskajam, ķīmiskajam un mehā- niskajam noslogojumam. ■ Zem spiediena esošas šļūtenes atvienojoties ar pātagveida kustībām var izraisīt savainojumus. Šļūtenes pirms atvienošanas vienmēr pilnībā jāatgaiso. Uzstādīšanas vieta ■...
Page 218: Apraksts
[2-4] Korpuss [2-13] Tīrīšanas sprausla [2-5] [2-6] Caurums zemējuma [2-14] Pieslēgums nosūkšanai pieslēgšanai [2-15] Aizsargs pret šļakatām Skalošanas pieslēgums [2-16] Spiežampoga „Tīrīšana“ [2-7] Sūcējšļūtene [2-17] Vadības modulis [2-8] SATA clean RCS the turbo cleaner Gaisa ieeja G 1/4 (aizklāta) Korpuss [3-1] [3-6] [3-2] Spiežampoga „Žāvēšana“ [3-7] Sūcējšļūtene [3-3] Vāks / novietne [3-8] Noslēguzmava [3-4] Skalošanas pieslēgums [3-9] SATA RPS iesūkšanas...
Page 219: Tehniskie Parametri
SATA clean RCS micro urbšanas attēls [4-1] Stiprinājumu caurumi SATA clean RCS compact urbšanas attēls Stiprinājumu caurumi [5-1] SATA clean RCS the turbo cleaner urbšanas attēls Stiprinājumu caurumi [6-1] Vadības modulis (tikai SATA clean RCS the turbo cleaner) Vāks / novietne Tīrīšanas līdzekļa [7-1] [7-3] [7-2] Gaisa daudzuma regulē- daudzuma regulēšanas šanas uzgrieznis uzgrieznis Vadības moduļa noņemšana (visiem variantiem)
Page 220: Montāža
SATA RCS lietošanas instrukcija Nosaukums SATA clean SATA clean SATA clean RCS micro RCS com- RCS the tur- pact bo cleaner Žūšanas laiks katrā apm. 4 sek. krāsas maiņas reizē Darba spiediens 4,0 bar/ 58 psi 6,0 bar/ 87 psi – 8,0 bar/ 116 Izmēri (pla- 175 mm/ 310 mm/ 310 mm/ tumsxaugstumsxdzi- 6,9” x 12,2” x 480 12,2” x 710 ļums) 180 mm/ mm/18,9” x mm/28,0” x 7,1” x...
Page 221: Uzstādīšana
/ [2-6] / [3-10]. 9. Uzstādīšana Brīdinājums! Sprādzienbīstamība! Ievietot tikai vadītspējīgas vai novadītspējīgas sūcējtvertnes [1-9] / [2-9] un savācējtvertnes [1-10] / [2-10]. Sargies! Veselības apdraudējums indīgu tvaiku dēļ SATA clean RCS lietošanas laikā no tīrīšanas līdzekļa var izgarot indīgi tvaiki. → SATA clean RCS pievienot labi vēdināmā vietā. → SATA clean RCS, ja iespējams, pieslēgt ventilācijas sistēmai. Norāde! Saspiestā gaisa vads pirms pieslēgšanas pie ierīcēm jāatvieno no sa- spiestā gaisa padeves. Ierīcei SATA clean RCS the turbo cleaner ■ Pulverizatoru pieslēgt pie skalošanas pieslēguma [3-4]. ■ Režīmu pārslēgu [3-17] pagriezt uz „Smidzināšana“. ■ Saspiesta gaisa padeves vadu pieslēgt pie gaisa ieejas...
Page 222: Standarta Lietošana
SATA RCS lietošanas instrukcija [1-1] / [2-1] / [3-1]. Papildiespēja visiem variantiem ■ Uzstādīt lodveida krānu saspiestā gaisa atslēgšanai apkopes darbu veikšanai pie gaisa ieejas [1-1] / [2-1] / [3-1]. ■ Pieslēgt nosūkšanas iekārtas gaisa izplūdes šļūteni pie nosūkšanas pieslēguma [1-13] / [2-14] / [3-15]. 10. Standarta lietošana Sargies! Bojājumi, izmantojot nepareizu tīrīšanas līdzekli Izmantojot agresīvas iedarbības tīrīšanas līdzekļus, SATA tīrīšanas sis- tēmās var rasties bojājumi. → Neizmantot agresīvas iedarbības tīrīšanas līdzekļus. → Izmantot neitrālas iedarbības tīrīšanas līdzekļus, kuru pH līmenis ir 6 – 8.
Page 223 SATA RCS lietošanas instrukcija 10.1. Sagatavošanās tīrīšanai ■ SATA RPS savācējtvertni [3-11] ieskrūvēt SATA clean RCS the turbo cleaner, izmantojot stiprinājuma vītni. ■ Sūcējšļūteni [3-7] izvilkt cauri SATA RPS iesūkšanas kausiņa vākam [3-9]. Ierīcēm SATA clean RCS micro un SATA clean RCS compact ■ Sūcējšļūteni [1-8] / [2-8] izvilkt cauri sūcējtvertnes vākam [1-9] / [2-9]. ■ Izplūdes šļūteni izvilkt cauri savācējtvertnes vākam [1-10] / [2-10]. Norāde! Pēc izvēles ierīcēm SATA clean RCS micro un SATA clean RCS com- pact kā savācējtvertes var izmantot arī SATA RPS tvertņu sistēmas. Šim nolūkam SATA RPS tvertne no apakšas ar stiprinājuma vītnes palīdzību jāpieskrūvē pie SATA clean RCS micro / SATA clean RCS compact. 10.2. Krāsu pulverizatora tīrīšana Norāde!
Page 224: Apkopes Un Uzturēšanas Darbi
SATA RCS lietošanas instrukcija ■ Nospiest pogu „Žāvēšana“ [3-2] un turēt nospiestu. ■ Izžāvēt pulverizatoru zem žāvēšanas sprauslas [1-4] / [2-4] / [3-5] krāsu kanāla zonā un no ārpuses. Žāvēšanas laikā pulverizatoru vairākkārt īslaicīgi atvilkt. 10.3. Spiediena reduktoru regulēšana tīrīšanas līdzekļa un gaisa daudzumam (tikai ierīcei SATA clean RCS the turbo cleaner) Norāde! Spiediena reduktori rūpnīcā tiek optimāli noregulēti un tāpēc tiem nekas nav jāregulē. Kļūdainas noregulēšanas gadījumā tīrīšanas šķidrums var izsmidzināties no ierīces. Griežot regulēšanas uzgriežņus [7-2] / [7-3], var pielāgot tīrīšanas šķid- ruma daudzumu, kā arī gaisa daudzumu. Gaisa daudzumam vienmēr jābūt pēc iespējas mazākam.
Page 225: Kopšana Un Uzglabāšana
Vadības moduļa montāža ■ Vadības moduli [8-1] uzlikt uz korpusa [8-4] un vadības moduļa tap- skrūves [8-2] ievietot korpusa caurumos. ■ Sūcējšļūteni [8-3] ievietot sūcējtvertnē [1-9] / [2-9] / [3-9]. ■ Stiprinājuma uzgriežņus [8-3] uzskrūvēt uz tapskrūvēm un pievilkt. Tikai SATA clean RCS the turbo cleaner ■ Pulverizatoru pieslēgt pie skalošanas pieslēguma [3-4]. ■ Saspiesta gaisa padeves vadu pieslēgt pie gaisa ieejas [1-1] / [2-1] / [3-1]. 12. Kopšana un uzglabāšana Sargies! Bojājumi, izmantojot nepareizu tīrīšanas līdzekli Izmantojot agresīvas iedarbības tīrīšanas līdzekļus, SATA tīrīšanas sis-...
Page 226: Darbības Traucējumi
SATA RCS lietošanas instrukcija 13. Darbības traucējumi Traucējums Cēlonis Novēršana Slikts tīrīšanas efekts Tvertne ar tīro Uzpildīt tvertni, resp., tīrīšanas līdzekli ir pievienot jaunu tvertni. tukša. Pārāk zems ieejas Nodrošināt tehniska- spiediens. jiem datiem atbilstošu ieejas spiedienu (skatīt 7. nodaļu). Sūcējšļūtene nospros- Nodrošināt sūcējšļūte- tota vai salocīta. nes caurlaidību. Par maz tīrīšanas Noregulēt tīrīšanas šķidruma (tikai SATA šķidruma daudzumu clean RCS the turbo (skatīt 10.3. nodaļu). cleaner). Par daudz tīrīšanas Pārāk liels ieejas spie- Nodrošināt tehniska- šķidruma, liels tīrīša- diens. jiem datiem atbilstošu nas līdzekļa patēriņš.
Page 227 SATA RCS lietošanas instrukcija Preces Nosaukums SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS micro compact the turbo cleaner 13870 Krāsošanas 1 gab. gaisa šļūtene, zila, 9 mm, 1 m gara 53090 Krāsošanas 1 gab. gaisa šļūtene, zila, 9 mm, 10 m gara 189472 Ārējā tīrīšanas līdzekļa iesū- kom- cējs un nova- plekts dītājs atpakaļ...
Page 228: Rezerves Detaļas
SATA RCS lietošanas instrukcija Preces Nosaukums SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS micro compact the turbo cleaner 192195 Pulverizatora – un šļūtenes kom- turētājs plekts 192633 Elastīga cauru- – 1 gab. le nosūkšanai, 6981 Ātrjaucams – 1 gab. savienojums G 1/4˝ (iekšējā...
Page 229: Algemene Informatie
1. Algemene informatie Deze gebruikershandleiding bevat belangrijke informatie voor gebruik van de SATA clean RCS micro, SATA clean RCS compact en SATA clean RCS the turbo cleaner, hierna SATA clean RCS genoemd. Eveneens worden de ingebruikname, het gebruik, het onderhoud, de opslag en het oplossen van storingen behandeld.
Page 230: Accessoires, Reserve- En Slijtonderdelen
2.2. Persoonlijke veiligheidsuitrusting (Duitse PSA) Draag bij gebruik van SATA clean RCS en tijdens de reiniging en onder- houd ervan altijd goedgekeurde adem-, oog- en gehoorbescherming, passende veiligheidshandschoenen, werkkleding en veiligheidsschoenen.
Page 231 Gebruikershandleiding SATA RCS Veiligheidsinstructies Technische staat ■ Voer voor elk gebruik met de SATA clean RCS een functie- en dicht- heidstest uit. ■ Gebruik de SATA clean RCS nooit als er sprake is van beschadiging of ontbrekende delen. ■ Controleer de SATA clean RCS voor elk gebruik en voer indien nodig eerst reparaties uit.
Page 232: Gebruik
De SATA clean RCS dienen voor snelle en gemakkelijke tussenreiniging van lakpistolen wanneer de lak wordt gewisseld. 4. Beschrijving Met de persluchtgedreven SATA clean RCS zijn snelle, schone en een- voudige tussenreinigingen van lakpistolen gegarandeerd. 5. Leveringsomvang ■ SATA clean RCS, volledig voorgemonteerd.
Page 233: Technische Gegevens
[4-1] Bevestigingsgaten Boorschema SATA clean RCS compact Bevestigingsgaten [5-1] Boorschema SATA clean RCS the turbo cleaner Bevestigingsgaten [6-1] Besturingsmodule (alleen bij SATA clean RCS the turbo cleaner) Deksel / bovenzijde Instelmoer voor [7-1] [7-3] [7-2] Instelmoer voor luchtdebiet hoeveelheid reinigings-...
Page 234: Montage
■ Persluchtaansluiting 1/2" (buitendraad), 1/4" (buitendraad) of passende SATA aansluitnippel. ■ De persluchtleiding moet min. 4,0 bar bij SATA clean RCS the turbo cleaner, resp. min. 6,0 bar bij de SATA clean RCS compact en SATA clean RCS micro leveren.
Page 235: Installatie
■ Boor de bevestigingsgaten volgens het boorsjabloon [4] / [5] / [6]. ■ Steek de bevestigingsschroeven met onderlegplaatje door de bevesti- gingsgaten in de SATA clean RCS [4-1] / [5-1] / [6-1] en schroef deze in de wand. 8.2. Aardingsaansluiting aansluiten...
Page 236: Regelbedrijf
[1-13] / [2-14] / [3-15] aan. 10. Regelbedrijf Voorzichtig! Schade door onjuist reinigingsmiddel Door gebruik van agressieve reinigingsmiddelen kunnen de SATA reini- gingssystemen worden beschadigd. → Gebruik geen agressieve reinigingsmiddelen. → Gebruik een neutrale reinigingsvloeistof met een pH-waarde van 6–8.
Page 237 ■ Schroef de SATA RPS opvangbeker [3-11] via de schroefdraad in de SATA clean RCS the turbo cleaner. ■ Geleid de aanzuigslang [3-7] door het deksel van de SATA RPS aan- zuigbeker [3-9]. Bij SATA clean RCS micro en SATA clean RCS compact ■...
Page 238 Met behulp van de spoellucht wordt de reinigingsvloeistof door de sproeier van het lakpistool geblazen en zo gereinigd. Bij SATA clean RCS micro en SATA clean RCS compact ■ Druk op de drukknop "Drogen" [1-3] / [2-2] en houd deze ingedrukt.
Page 239: Onderhoud En Instandhouding
■ Vergrendel de spatbescherming op de knopnippel [9-4]. 11.3. Besturingsmodule verwijderen Afhankelijk van de variant van de SATA clean RCS (compact / turbo clea- ner) kan de besturingsmodule [8-1] bij functiestoringen van de behuizing [1-5] / [2-5] / [3-6] worden afgehaald zonder dat de behuizing van de mon- tagelocatie moet worden afgeschroefd.
Page 240: Onderhoud En Opslag
→ Gebruik geen zuren, logen, basen, afbijtmiddelen, ongeschikte gere- genereerde oliën of andere agressieve reinigingsmiddelen. Om de werking van de SATA clean RCS te kunnen garanderen, moet zorgvuldig met het product worden omgegaan en moet het product regel- matig worden onderhouden.
Page 241: Klantenservice
(zie hoofdstuk 7). Onjuiste instelling Stel de hoeveelheid op reduceerventiel reinigingsvloeistof in (alleen bij SATA clean (zie hoofdstuk 10.3). RCS the turbo clea- ner). 14. Klantenservice Accessoires, reserveonderdelen en technische ondersteuning ontvangt u bij uw SATA-handelaar. 15. Toebehoren Art.
Page 242: Reserveonderdelen
Gebruikershandleiding SATA RCS Art. nr. Benaming SATA SATA SATA Aan- clean RCS clean RCS clean RCS micro compact the turbo cleaner 146514 Sproeiluchts- – – 1 st. lang, blauw, 13 mm, 1 m lang 13581 Snelkoppeling – – 1 st.
Page 243: Eu Conformiteitsverklaring
Gebruikershandleiding SATA RCS 17. EU Conformiteitsverklaring Zie voor de geldige conformiteitsverklaring: www.sata.com/downloads...
Page 245: Generell Informasjon
1. Generell informasjon Denne bruksveiledningen inneholder viktig informasjon om bruk av SATA clean RCS micro, SATA clean RCS compact og SATA clean RCS the tur- bo cleaner, nedenfor kalt SATA clean RCS. I tillegg beskrives start, bruk, service og vedlikehold, pleie og lagring samt retting av feil.
Page 246: Sikkerhetsanvisninger
1.2. Reserve-, tilbehørs- og slitedeler Vanligvis skal det bare benyttes originale reservedeler, tilbehør og slite- deler fra SATA. Tilbehør som ikke er levert av SATA, er ikke testet og ikke godkjent. For skader som kommer av bruk av uoriginale reserve-, tilbe- hørs- og slitedeler, påtar SATA seg intet ansvar.
Page 247: Bruk
■ Før hver gangs bruk av SATA clean RCS må det gjennomføres en funksjons- og tetthetstest. ■ SATA clean RCS må aldri tas i bruk når den er skadet eller når deler mangler. ■ Kontroller SATA clean RCS før hver gangs bruk og om nødvendig må den repareres.
Page 248: Beskrivelse
Bruksveiledning SATA RCS 4. Beskrivelse Den trykkluftsdrevne SATA clean RCS garanterer en rask, ren, og komfor- tabel mellomrengjøring av lakkeringspistoler. 5. Leveransens innhold ■ SATA clean RCS, komplett formontert. ■ Monteringssett Etter utpakking kontrolleres ■ SATA clean RCS skadet ■ Leveringsomfang komplett 6.
Page 249: Tekniske Data
[4-1] Festehull Boremønster SATA clean RCS compact Festehull [5-1] Boremønster SATA clean RCS the turbo cleaner Festehull [6-1] Styremodul (kun ved SATA clean RCS the turbo cleaner) Deksel / hylle Justeringsmutter for regjø- [7-1] [7-3] [7-2] Justeringsmutter for ringsmiddelmengde luftmengde...
Page 250: Montering
Merk! Avhengig av trykkluftkvaliteten anbefales det å installere en syklonut- skiller med sinterfilter før SATA clean RCS (SATA filter 424 inne i lak- keringskabinen og SATA filter 100 utenfor lakkeringskabinen). Denne skiller ut olje og kondensat samt partikler med en størrelse på 5 µm fra trykkluften.
Page 251: Installasjon
Bruksveiledning SATA RCS ■ Før festeskruer med undelagsskiver gjennom de forborte festehullene i SATA clean RCS [4-1] / [5-1] / [6-1] og skru de inn i veggen. 8.2. Koble til jordingsforbindelsen Merk! Når jordingsforbindelsen kobles til må forskrift om EX-vern og lov om arbeidervern i hvert enkelt land følges.
Page 252: Reguleringsdrift
Ta hensyn til henvisninger på innsiden av dekselet [1-11] / [2-11] / [3-12]. 10.1. Forberedende trinn for rengjøring ■ Skru SATA RPS oppsamlingsbeholder [3-11] inn i SATA clean RCS the turbo cleaner over festegjengene. ■ Innsugningsslangen [3-7] føres gjennom dekselet til SATA RPS innsug-...
Page 253 ■ Utløpsslangen føres gjennom oppsamlingsbeholderens deksel [1-10] / [2-10]. Merk! Ved SATA clean RCS micro og SATA clean RCS compact kan SATA RPS begersystemet etter ønske også brukes som oppsamlingsbeholder. I dette tilfelle må SATA RPS begeret skrus på fra undersiden over feste- gjengen til SATA clean RCS micro / SATA clean RCS compact.
Page 254: Vedlikehold Og Reparasjon
[1-4] / [2-4] / [3-5] i fargekanalens område. Lakkeringspistolen tørkes fort av flere ganger under tørkeprosessen. 10.3. Innstilling av trykkreduksjonen for rengjøringsmiddel- og luftmengde (kun ved SATA clean RCS the turbo cleaner) Merk! Trykkreduksjonene blir innstilt og avstemt optimalt fra fabrikken, og bør ikke endres.
Page 255: Pleie Og Oppbevaring
→ Ikke bruk syrer, lut, baser, lakkfjernere, uegnede regenerater eller andre aggressive rengjøringsmidler. For å garantere funksjonen til SATA clean RCS kreves skånsom håndte- ring samt regelmessig pleie av produktet. Rengjør SATA clean RCS i regelmessige intervaller og kontroller den for...
Page 256: Feil
Innstill mengden ren- av trykkreduksjonen gjøringsvæske (se (kun ved SATA clean kapittel 10.3). RCS the turbo clea- ner). 14. Kundeservice Tilbehør, reservedeler og teknisk hjelp får du hos din SATA-forhandler. 15. Tilbehør Art.nr. Betegnelse SATA cle- SATA cle- SATA cle- an RCS...
Page 257 Bruksveiledning SATA RCS Art.nr. Betegnelse SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS tall micro compact the turbo cleaner 13870 Lakkerings- 1 stk. luftslange, blå, 9 mm, 1 m lang 53090 Lakkerings- 1 stk. luftslange, blå,...
Page 258: Reservedeler
Bruksveiledning SATA RCS Art.nr. Betegnelse SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS tall micro compact the turbo cleaner 192633 Fleksibelt rør, – 1 stk. 5 m langt til avsugning 6981 Hurtigko- – 1 stk. blingsnippel G 1/4˝...
Page 259 Niniejsza instrukcja obsługi zawiera ważne informacje dotyczące eks- ploatacji urządzenia SATA clean RCS micro, SATA clean RCS compact oraz SATA clean RCS the turbo cleaner, zwanego w dalszej części SATA clean RCS. W instrukcji opisano również uruchomienie, użytkowanie, konserwację i serwisowanie, pielęgnację i przechowywanie, jak również...
Page 260: Gwarancja I Odpowiedzialność
2.2. Sprzęt ochrony indywidualnej W trakcie korzystania z urządzenia SATA clean RCS oraz podczas czysz- czenia i konserwacji zawsze nosić atestowaną ochronę dróg oddecho- wych, oczu i słuchu, odpowiednie rękawice ochronne, odzież roboczą, jak...
Page 261 Przed odłączeniem zawsze całkowicie odpowietrzyć węże. Miejsce ustawienia ■ W przypadku montażu urządzenia SATA clean RCS poza kabiną lakier- niczą przy stosowaniu cieczy czyszczących zawierających rozpuszczal- niki należy przestrzegać następujących zasad: ■ Strefa Ex 1 w promieniu 3 m dookoła urządzenia.
Page 262: Użytkowanie
■ Należy przestrzegać przepisów bezpieczeństwa BGR 500. 3. Użytkowanie Zastosowanie zgodne z przeznaczeniem Urządzenia SATA clean RCS służą do szybkiego i wygodnego, doraźne- go czyszczenia pistoletów lakierniczych przy wymianie farby. 4. Opis Urządzenia SATA clean RCS zasilane sprężonym powietrzem zapewnia- ją...
Page 263 Schemat otworów SATA clean RCS compact Otwory mocujące [5-1] Schemat otworów SATA clean RCS the turbo cleaner Otwory mocujące [6-1] Moduł sterowania (tylko w SATA clean RCS the turbo cleaner) Pokrywa / półka Nakrętka regulacyjna ilości [7-1] [7-3] Nakrętka regulacyjna ilości środka czyszczącego...
Page 264: Dane Techniczne
W zależności od jakości sprężonego powietrza zaleca się zainstalowa- nie przed urządzeniem SATA clean RCS oddzielacza cyklonowego z fil- trem spiekowym (filtr SATA 424 w kabinie lakierniczej i filtr SATA 100 poza kabiną lakierniczą). Filtr ten separuje olej i kondensat oraz cząstki...
Page 265: Montaż Na Ścianie
■ Wywiercić otwory mocujące w oparciu o szablon wiertarski [4] / [5] / [6]. ■ Włożyć śruby mocujące z podkładkami przez otwory mocujące wywier- cone fabrycznie w SATA clean RCS [4-1] / [5-1] / [6-1] i wkręcić w ścia- nę.
Page 266: Tryb Regulacji
Podczas eksploatacji urządzenia SATA clean RCS mogą ulatniać się trujące opary środków czyszczących. → Urządzenie SATA clean RCS zamontować w dobrze wentylowanym otoczeniu. → W miarę możliwości podłączyć urządzenie SATA clean RCS do insta- lacji wywiewnej. Wskazówka! Przed podłączeniem do urządzeń należy odłączyć przewód sprężonego powietrza od źródła ciśnienia.
Page 267 SATA clean RCS the turbo cleaner. ■ Wsunąć wąż ssący [3-7] przez pokrywę kubka ssącego SATA RPS [3-9]. W przypadku SATA clean RCS micro i SATA clean RCS compact ■ Wsunąć wąż ssący [1-8] / [2-8] przez pokrywę pojemnika ssącego [1-9] / [2-9].
Page 268 Instrukcja obsługi SATA RCS Wskazówka! W ramach opcji w urządzeniach SATA clean RCS micro oraz SATA cle- an RCS compact zamiast pojemników ściekowych można również sto- sować systemy kubków SATA RPS. W tym celu kubek SATA RPS na- leży przykręcić przez gwint mocujący do SATA clean RCS micro / SATA clean RCS compact.
Page 269: Konserwacja I Serwisowanie
Instrukcja obsługi SATA RCS 10.3. Nastawianie reduktorów ciśnienia ilości środka czyszczą- cego i powietrza (dotyczy tylko SATA clean RCS the turbo cle- aner) Wskazówka! Reduktory ciśnienia są fabrycznie optymalnie nastawione oraz dosto- sowane i nie należy zmieniać ich ustawień. W razie błędnej nastawy z urządzenia może tryskać...
Page 270: Pielęgnacja I Przechowywanie
Instrukcja obsługi SATA RCS wisu SATA (adres patrz rozdział 14). Demontaż modułu sterowania ■ Odłączyć urządzenie SATA clean RCS od źródła ciśnienia i odpo- wietrzyć. ■ Odłączyć przewód zasilający sprężonego powietrza od wlotu powietrza [1-1] / [2-1] / [3-1]. ■ Zdemontować przyłącza do płukania [1-6] / [2-7] / [3-4] z pistoletu lakier- niczego.
Page 271: Usterki
Wąż ssący niedrożny Zapewnić drożność lub załamany. węża ssącego. Za mało cieczy czysz- Regulacja ilości cieczy czącej (dotyczy tylko czyszczącej (patrz SATA clean RCS the rozdział 10.3). turbo cleaner). Za dużo cieczy Za wysokie ciśnienie Zapewnić ciśnienie czyszczącej, wysokie na wejściu.
Page 272: Akcesoria
Instrukcja obsługi SATA RCS 15. Akcesoria Art. nr Nazwa SATA cle- SATA cle- SATA cle- Licz- an RCS an RCS an RCS micro compact the turbo cleaner 147082 Kabel uziemia- 1 szt. jący o długości 13870 Wąż pneuma- 1 szt.
Page 273: Części Zamienne
Instrukcja obsługi SATA RCS Art. nr Nazwa SATA cle- SATA cle- SATA cle- Licz- an RCS an RCS an RCS micro compact the turbo cleaner 13623 Szybkozłącz- – – 1 szt. ka 1/4˝ (gwint zewnętrzny) 53942 Dwuzłączka – – 1 szt.
Page 274: Deklaracja Zgodności We
Instrukcja obsługi SATA RCS 17. Deklaracja zgodności WE Aktualnie obowiązująca deklaracja zgodności jest dostępna na stronie: www.sata.com/downloads...
Page 275: Informações Gerais
1. Informações gerais As presentes instruções de funcionamento contêm informações impor- tantes sobre o funcionamento do SATA clean RCS micro, SATA clean RCS compact e SATA clean RCS the turbo cleaner, doravante designa- dos como SATA clean RCS. São também descritos os procedimentos de colocação em funcionamento, funcionamento, manutenção e reparação,...
Page 276: Garantia E Responsabilidade
SATA clean RCS. 2.2. Equipamento de proteção individual (EPI) Na utilização dos SATA clean RCS, bem como na sua limpeza e manu- tenção, deve-se usar sempre proteção respiratória, ocular e acústica aprovada, luvas de segurança adequadas, vestuário de trabalho e calça- do de segurança.
Page 277 Local de instalação ■ Se se colocar os SATA clean RCS fora da cabine de pintura e utilizar líquido de limpeza com solventes, deve-se ter em atenção: ■ Zona explosiva 1 num raio de 3 m em volta do aparelho.
Page 278: Utilização
Os SATA clean RCS destinam-se à rápida e cómoda limpeza intermédia de pistolas de pintura para mudar de cor. 4. Descrição Com os SATA clean RCS a ar comprimido é assegurada uma limpeza intermédia rápida, limpa e cómoda de pistolas de pintura. 5. Volume de fornecimento ■...
Page 279: Dados Técnicos
Diagrama de perfuração SATA clean RCS compact Furos de fixação [5-1] Diagrama de perfuração SATA clean RCS the turbo cleaner Furos de fixação [6-1] Módulo de comando (apenas no SATA clean RCS the turbo cleaner) Tampa / depósito Porca de ajuste para [7-1] [7-3] [7-2]...
Page 280: Montagem
Consoante a qualidade do ar comprimido, recomenda-se a instalação de um separador de ciclone com filtro sinterizado (filtro SATA 424 dentro da cabine de pintura e filtro SATA 100 fora da cabine de pintura) a mon- tante dos SATA clean RCS. Este separa óleo, condensação e partículas até...
Page 281: Montagem Na Parede
Instruções de funcionamento dos SATA RCS clean RCS the turbo cleaner ou, no mín., 6,0 bar no SATA clean RCS compact e no SATA clean RCS micro. ■ Conduta de ar comprimido com um diâmetro interno mín. de 9 mm.
Page 282: Modo De Ajuste
→ Colocar os SATA clean RCS num ambiente com boa ventilação e exaustão. → Quando possível, ligar os SATA clean RCS a um sistema de exaus- tão. Indicação! A conduta de ar comprimido tem de ser despressurizada antes da liga- ção aos aparelhos.
Page 283 Ter em atenção as indicações no interior da cobertura [1-11] / [2-11] / [3-12]. 10.1. Medidas preparatórias para a limpeza ■ Enroscar o copo coletor SATA RPS [3-11] no SATA clean RCS the turbo cleaner através da rosca de fixação.
Page 284 SATA clean RCS. ■ Remover o copo de material SATA RPS da pistola de pintura e colocar no depósito [1-2] / [2-3] / [3-3]. No SATA clean RCS micro e SATA clean RCS compact ■...
Page 285: Manutenção E Reparação
Em caso de falhas no módulo de comando, enviá-lo para o departamento de apoio ao cliente da SATA (consultar o endereço no capítulo 14). Desmontagem do módulo de comando ■ Despressurizar e purgar o SATA clean RCS.
Page 286: Conservação E Armazenamento
Para garantir o funcionamento dos SATA clean RCS, estes devem ser manuseados com cuidado e sujeitos a cuidados de conservação regula- res. Limpar os SATA clean RCS em intervalos regulares e verificar a sua es- tanqueidade.
Page 287: Avarias
Instruções de funcionamento dos SATA RCS 13. Avarias Falha Causa Ajuda Fraca eficácia de lim- O recipiente com pro- Encher o recipiente ou peza duto colocar um novo reci- de limpeza limpo está piente. vazio. Pressão de entrada Assegurar uma pres- demasiado reduzida.
Page 288: Acessórios
Instruções de funcionamento dos SATA RCS 15. Acessórios Artigo- Designação SATA SATA SATA -nº clean RCS clean RCS clean RCS micro compact the turbo cleaner 147082 Cabo de liga- 1 uni. ção à terra 3 m de compri- mento 13870 Mangueira de 1 uni.
Page 289: Peças Sobressalentes
Instruções de funcionamento dos SATA RCS Artigo- Designação SATA SATA SATA -nº clean RCS clean RCS clean RCS micro compact the turbo cleaner 13581 Acoplamen- – – 1 uni. to rápido G 3/8" (rosca interior) 13623 Acoplamento – – 1 uni.
Page 290: Declaração De Conformidade
Instruções de funcionamento dos SATA RCS Artigo- Designação Quan- -nº tidade 148536 Tampa (EUA / Canadá) 5 uni. 148544 Tampão (EUA / Canadá) 5 uni. 17. Declaração de conformidade EU Poderá encontrar a declaração de conformidade atualmente em vigor em:...
Page 291: Informaţii Generale
Manual de utilizare SATA RCS Index conţinut [versiunea originală: germană] 1. Informaţii generale ....293 11. Întreţinerea curentă şi 2. Indicaţii privind siguranţa ..294 întreţinerea generală ...303 3. Utilizare .......296 12. Îngrijirea şi depozitarea ..304 4. Descriere ......296 13. Defecţiuni ......305 5. Setul de livrare ....296 14. Serviciul asistenţă clienţi ..305 6. Asamblarea ......296 15. Accesorii ......305...
Page 292: Indicaţii Privind Siguranţa
1.2. Componente de schimb, auxiliare şi în caz de uzură În principal, se vor utiliza numai componente de schimb, auxiliare şi în caz de uzură originale de la SATA. Componentele auxiliare care nu se livrează de către SATA nu sunt nici verificate şi nici aprobate. În caz de deteriorări cauzate de componente de schimb, auxiliare şi de uzură care nu sunt aprobate, SATA nu îşi asumă nicio răspundere. 1.3. Performanţa şi răspunderea Sunt valabile Condiţiile Comerciale Generale ale SATA şi, după caz, alte convenţii contractuale, precum şi legile respectiv valabile. SATA nu îşi asumă nicio răspundere în cazul ■ nerespectării instrucţiunilor de utilizare. ■ utilizării de către personal necalificat. ■ utilizării necorespunzătoare a produsului. ■ neutilizării echipamentului de protecţie personală. ■ neutilizării componentelor auxiliare sau de schimb originale. ■ reconfigurărilor efectuate din proprie iniţiativă sau al modificărilor de natură tehnică. ■ uzurii naturale / deteriorării.
Page 293 Manual de utilizare SATA RCS de explozie, zonele Ex 1 şi 2. Se va avea în vedere identificatorul produ- sului. Indicaţii privind siguranţa Starea tehnică ■ Supuneţi aparatele SATA clean RCS înainte de fiecare folosire unui test de funcţionare şi de etanşeitate. ■ Nu puneţi niciodată în funcţiune aparatele ATA clean RCS dacă sunt deteriorate sau dacă au piese lipsă. ■ Verificaţi aparatele SATA clean RCS înainte de fiecare folosire şi repa- raţi-le, după caz. ■ Scoateţi imediat din funcţiune aparatele SATA clean RCS în caz de deteriorare şi detaşaţi-le de la reţeaua de aer comprimat. ■ Nu efectuaţi niciodată conversii constructive abuzive sau modificări tehnice la SATA clean RCS. Medii de curăţare ■ Nu utilizaţi niciodată medii de curăţare care conţin acizi, baze sau benzină. ■ Nu utilizaţi niciodată medii de curăţare pe bază de hidrocarburi haloge- nate. Componente racordate ■ Utilizaţi exclusiv piesele de schimb, respectiv accesorii originale SATA. ■ Furtunurile şi conductele racordate trebuie să reziste în timpul func- ţionării aparatelor SATA clean RCS la solicitările termice, chimice şi...
Page 294: Utilizare
Manual de utilizare SATA RCS ■ Se vor respecta prevederile privind prevenirea accidentelor BGR 500. 3. Utilizare Utilizarea conform destinaţiei prevăzute Aparatele SATA clean RCS servesc la curăţarea intermediară rapidă şi confortabilă a pistoalelor de vopsire la o schimbare a vopselei. 4. Descriere Cu aparatele SATA clean RCS acţionate cu aer comprimat se asigură cu- răţarea intermediară rapidă, curată şi confortabilă a pistoalelor de vopsire. 5. Setul de livrare ■ SATA clean RCS, complet premontat. ■ Set de fixare După scoaterea din ambalaj se vor verifica următoarele: ■ SATA clean RCS deteriorat ■ Pachetul de livrare complet 6. Asamblarea SATA clean RCS micro [1-1] Intrarea aerului G 1/4...
Page 295 Orificii de fixare [4-1] Şablon de găurire SATA clean RCS compact Orificii de fixare [5-1] Şablon de găurire SATA clean RCS the turbo cleaner [6-1] Orificii de fixare Modul de comandă (numai la SATA clean RCS the turbo cleaner) [7-1] Capac / poliţă [7-3] Piuliţă de corecţie pentru Piuliţă de corecţie pentru debitul detergentului [7-2] debitul aerului Detaşarea modulului de comandă...
Page 296: Date Tehnice
Manual de utilizare SATA RCS 7. Date tehnice Denumire SATA clean SATA clean SATA clean RCS micro RCS com- RCS the tur- pact bo cleaner Consum de aer cură- aprox.140 LN/min/4,9 cfm ţare Consum de aer uscare aprox.130 LN/min/4,6 cfm Consum de agent de ca. 140 ml curăţare per curăţare: Timp de curăţare per aprox. 21 sec. schimb de vopsea Timp de uscare per aprox. 4 sec. schimb de vopsea Presiune de lucru...
Page 297: Instalarea
Manual de utilizare SATA RCS sau niplu de racordare SATA potrivit. ■ Conducta de aer comprimat trebuie să furnizeze min. 4,0 bari la SATA clean RCS the turbo cleaner, resp. min. 6,0 bari la SATA clean RCS compact şi SATA clean RCS micro. ■ Conducta de aer comprimat cu diametrul interior de min. 9 mm. ■ Locul de instalare trebuie să fie protejat împotriva influenţelor mecani- 8.1. Montajul pe perete Aparatele SATA clean RCS se montează fix cu setul de fixare din pache- tul de livrare pe un perete în poziţie verticală, cu ajutorul a două şuruburi 8 mm. ■ Practicaţi orificiile de fixare după şablonul de găurire [4] / [5] / [6]. ■ Duceţi şuruburile de fixare cu şaibele prin orificiile de fixare pregăurite în SATA clean RCS [4-1] / [5-1] / [6-1] şi înşurubaţi-le în perete. 8.2. Racordarea conexiunii de legare la pământ Indicaţie!
Page 298: Regimul De Reglaj
Pe parcursul funcţionării aparatelor SATA clean RCS este posibilă ema- narea de vapori toxici ai detergenţilor. → Montaţi aparatele SATA clean RCS în spaţii bine aerisite şi ventilate. → Racordaţi aparatele SATA clean RCS dacă este posibil la o instalaţie de evacuare a aerului. Indicaţie! Conducta de aer comprimat trebuie să fie depresurizată înainte de ra- cordarea la aparate. La SATA clean RCS the turbo cleaner ■ Racordaţi pistolul de vopsire la racordul pentru gazul de circulaţie [3-4]. ■ Rotiţi comutatorul de funcţii [3-17] pe „stropire“. ■ Racordaţi conducta de admisie pentru aerul comprimat la intrarea aeru- lui [1-1] / [2-1] / [3-1]. Opţional la toate variantele ■ Instalaţi robinetul cu bilă pentru oprirea aerului comprimat în cazul lucrărilor de întreţinere curentă la intrarea aerului [1-1] / [2-1] / [3-1].
Page 299 [1-11] / [2-11] / [3-12]. 10.1. Paşii pregătitori pentru curăţare ■ Înşurubaţi paharul de captare SATA RPS [3-11] pe filetul de fixare din SATA clean RCS the turbo cleaner. ■ Duceţi furtunul de aspirare [3-7] prin capacul paharului de aspirare SATA RPS [3-9]. La SATA clean RCS micro şi SATA clean RCS compact ■ Introduceţi furtunul de aspirare [1-8] / [2-8] prin capacul recipientului de aspirare [1-9] / [2-9]. ■ Introduceţi furtunul de scurgere prin capacul recipientului de captare [1-10] / [2-10]. Indicaţie! Opţional la SATA clean RCS micro şi SATA clean RCS compact se pot utiliza ca recipient de captare şi sistemele cu pahar SATA RPS. În acest...
Page 300 La SATA clean RCS the turbo cleaner ■ Rotiţi comutatorul de funcţii [3-17] de pe „curăţare“ pe „uscare“. ■ Acţionaţi butonul cu revenire „uscare“ [3-2] şi ţineţi-l apăsat. ■ Uscaţi pistolul de vopsire sub duza de suflare uscată [1-4] / [2-4] / [3-5] în zona canalului de vopsea şi în zona exterioară. Pe parcursul procesului de curăţare, declanşaţi scurt pistolul de vop- sire de mai multe ori. 10.3. Reglarea reductoarelor de presiune pentru debitul de- tergentul şi al aerului (numai la SATA clean RCS the turbo cleaner)
Page 301: Întreţinerea Curentă Şi Întreţinerea Generală
Manual de utilizare SATA RCS Indicaţie! Reductoarele de presiune sunt prereglate şi adaptate optim din fabrica- ţie, iar modificarea acestor reglaje nu este permisă. În cazul unor reglaje eronate, lichidul de curăţare poate fi împroşcat afară din aparat. Prin rotirea piuliţelor de corecţie [7-2] / [7-3] se poate adapta debitul lichidului de curăţare, precum şi debitul aerului. Debitul aerului trebuie să fie menţinut întotdeauna cât mai mic posibil. ■ Prin rotirea piuliţei de corecţie [7-2] pe parcursul procesului de curăţare, se poate regla debitul lichidului de curăţare. O rotire spre stânga dimi- nuează debitul, iar o rotirea spre dreapta îl majorează. ■ Prin rotirea piuliţei de corecţie [7-3] pe parcursul procesului de curăţare, se poate regla debitul aerului. O rotire spre stânga diminuează debitul aerului, iar o rotirea spre dreapta îl majorează. 11. Întreţinerea curentă şi întreţinerea generală 11.1. Schimbarea periei de curăţare ■ Depresurizaţi SATA clean RCS şi aerisiţi-l. ■ Trageţi peria veche de curăţare [9-2] oblic în jos şi în faţă şi ■ introduceţi peria nouă de curăţare până la opritor în dispozitivul de strângere [9-1].
Page 302: Îngrijirea Şi Depozitarea
Montajul modulului de comandă ■ Aşezaţi modulul de comandă [8-1] pe carcasa [8-4] şi introduceţi antre- toaza [8-2] a modulului de comandă în orificiile din carcasă. ■ Introduceţi furtunul de aspirare [8-3] în recipientul de aspirare [1-9] / [2-9] / [3-9]. ■ Înşurubaţi piuliţele de fixare [8-3] pe antretoază şi strângeţi-le ferm. Numai la SATA clean RCS the turbo cleaner ■ Racordaţi pistolul de vopsire la racordul pentru gazul de circulaţie [3-4]. ■ Racordaţi conducta de admisie pentru aerul comprimat la intrarea aeru- lui [1-1] / [2-1] / [3-1]. 12. Îngrijirea şi depozitarea Precauţie! Pagube cauzate de detergenţi greşiţi...
Page 303: Defecţiuni
Manual de utilizare SATA RCS 13. Defecţiuni Defecţiunea Cauză Remediere Efect de curăţare ne- Recipientul cu Umpleţi recipientul, satisfăcător detergent este respectiv aşezaţi dede- gol. subt recipientul nou. Presiunea de intrare Asiguraţi presiunea prea scăzută. de intrare cf. datelor tehnice (a se vedea capitolul 7). Furtunul de aspirare Asiguraţi permisivitatea înfundat sau îndoit. furtunului de aspirare. Prea puţin lichid de cu- Reglarea debitului lichi- răţare (numai la SATA dului de curăţare (a se clean RCS the turbo vedea capitolul 10.3). cleaner). Prea mult lichid de cu- Presiunea de intrare Asiguraţi presiunea răţare, consum ridicat prea ridicată.
Page 304 Manual de utilizare SATA RCS Nr. art. Denumire SATA SATA SATA clean RCS clean RCS clean RCS măr micro compact the turbo cleaner 13870 Furtun de aer 1 buc. pentru vopsire, albastru, 9 mm, lungime 1 m 53090 Furtun de aer 1 buc. pentru vopsire, albastru, 9 mm, lungime 10 m 189472 Sistem extern 1 set de aspirare şi de readucere...
Page 305: Piese De Schimb
Manual de utilizare SATA RCS Nr. art. Denumire SATA SATA SATA clean RCS clean RCS clean RCS măr micro compact the turbo cleaner 192195 Pistoale şi de – 1 set furtun 192633 Ţeavă flexibilă, – 1 buc. 5 m lungime pentru aspiraţie 6981 Niplu de cuplaj – 1 buc. rapid G 1/4˝ (fi- let interior) (5x) 16.
Page 307: Общая Информация
1. Общая информация В данном руководстве по эксплуатации содержится важная информа- ция об эксплуатации SATA clean RCS micro, SATA clean RCS compact и SATA clean RCS the turbo cleaner, далее называемых SATA clean RCS. Кроме того, в нем описываются ввод в эксплуатацию, эксплуа- тация, техническое...
Page 308: Безопасности
ности за повреждения, возникшие в результате использования не допущенных запасных частей, принадлежностей, быстроизнашиваю- щихся деталей. 1.3. Гарантийные обязательства и ответственность Законную силу имеют Общие условия заключения сделок SATA и в случае необходимости другие договорные обязательства, а также действующие законы. Гарантийные обязательства и ответственность фирмы SATA прекра- щаются...
Page 309 карственных препаратов или других средств, работать с SATA clean RCS запрещено. 2.2. Средства индивидуальной защиты (СИЗ) При применении SATA clean RCS, а также при очистке и техническом обслуживании необходимо всегда использовать средства защиты органов дыхания, зрения и слуха, подходящие защитные перчатки, рабочую...
Page 310: Применение
Руководство по эксплуатации SATA RCS Место установки ■ При установке SATA clean RCS вне покрасочной камеры с приме- нением жидкого моющего средства, содержащего растворитель, необходимо соблюдать следующее: ■ Взрывоопасная зона 1 в радиусе 3 м вокруг устройства. ■ Взрывоопасная зона 2 в радиусе 3 м – 5 м вокруг устройства.
Page 311 Схема сверления SATA clean RCS compact Крепежные отверстия [5-1] Схема сверления SATA clean RCS the turbo cleaner Крепежные отверстия [6-1] Модуль управления (только в SATA clean RCS the turbo cleaner) Крышка / подставка Ходовая гайка для подачи [7-1] [7-3] Ходовая гайка для подачи...
Page 312 Руководство по эксплуатации SATA RCS Снять модуль управления (все модели) Модуль управления Корпус [8-1] [8-4] Анкерный болт (4 x) Крепежная гайка (4 x) [8-2] [8-5] Всасывающий шланг [8-3] Брызгозащитная панель и щетка для очистки Зажимное приспосо- Кнопочный ниппель [9-1] [9-4] бление...
Page 313: Настенный Монтаж
■ Просверлите крепежные отверстия по шаблону для сверления [4] / [5] / [6]. ■ Вставьте крепежные винты с подкладной шайбой через крепежные отверстия в SATA clean RCS [4-1] / [5-1] / [6-1] и ввинтите их в стену. 8.2. Подключение заземляющего провода Указание! При...
Page 314 Опасность для здоровья из-за ядовитых паров Во время эксплуатации SATA clean RCS моющие средства могут выделять ядовитые пары. → Устанавливайте SATA clean RCS в зоне с хорошей приточной и вытяжной вентиляцией. → По возможности, подключите SATA clean RCS к вытяжной уста- новке.
Page 315 ар[1-10] / [2-10] / [3-11]. По окончании работы необходимо очищать и закрывать всасывающий резервуар[1-9] / [2-9] / [3-9] и приемный резервуар[1-10] / [2-10] / [3-11]. Указание! Опционально для устройств SATA clean RCS в качестве приемных резервуаров могут также использоваться стаканные системы SATA RPS. Указание! Соблюдайте...
Page 316 ■ Введите отводной шланг через крышку приемного резервуара [1-10] / [2-10]. Указание! Опционально для SATA clean RCS micro и SATA clean RCS compact в качестве приемных резервуаров могут также использоваться системы стаканов SATA RPS. Для этого стакан SATA RPS необхо- димо...
Page 317 уменьшается, а при вращении вправо – увеличивается. 11. Техническое обслуживание и ремонт 11.1. Замена щетки для очистки ■ Отключите SATA clean RCS от давления и удалите воздух из устройства. ■ Вытяните старую щетку для очистки [9-2] наискосок вниз и вперед, а...
Page 318 Руководство по эксплуатации SATA RCS 11.2. Замена брызгозащитной панели ■ Отключите SATA clean RCS от давления и удалите воздух из устройства. ■ Снимите старую брызгозащитную панель [9-4]. ■ Протолкните брызгозащитную панель в правильном положении под зажим [9-5]. ■ Зафиксируйте брызгозащитную панель на кнопочном ниппеле [9- 11.3.
Page 319 → Не используйте кислоты, щелочи, основания, травильные рас- творы, неподходящие регенераты или другие агрессивные моющие средства. Для обеспечения исправной работы SATA clean RCS требуется бе- режное обращение, а также регулярный уход за изделием. Необходимо регулярно выполнять очистку и проверять SATA clean RCS на...
Page 320: Сервисная Служба
Руководство по эксплуатации SATA RCS Неисправность Причина Способ устранения Слишком много Слишком высокое Обеспечить входное жидкого моющего входное давление. давление, соответ- средства, большой ствующее техниче- расход моющего ским требованиям средства (см. главу 7). Неправильная на- Отрегулировать пода- стройка чу жидкого моющего...
Page 321 Руководство по эксплуатации SATA RCS Арт. № Обозначение SATA SATA SATA Кол- clean RCS clean RCS clean RCS во micro compact the turbo cleaner 189472 Внешнее вса- 1 ком- сывание мою- плект щего средства и возврат для большой тары 10934 Шаровой...
Page 322: Стандартам Ес
Руководство по эксплуатации SATA RCS Арт. № Обозначение SATA SATA SATA Кол- clean RCS clean RCS clean RCS во micro compact the turbo cleaner 192633 Гибкая труба – 1 шт. длиной 5 м для вытяжки 6981 Быстроразъ- – 1 шт.
Page 323: Allmän Information
1. Allmän information Den här bruksanvisningen innehåller viktig information om driften av SATA clean RCS micro, SATA clean RCS compact och SATA clean RCS the turbo cleaner, nedan kallade SATA clean RCS. Här beskrivs även idrift- tagande, drift, underhåll, service, skötsel och förvaring samt hur störning- ar åtgärdas.
Page 324: Garanti Och Ansvar
Bär alltid godkända andnings-, ögon- och hörselskydd, lämpliga skydds- handskar, arbetskläder och säkerhetsskor, när SATA clean RCS används, rengörs eller underhålls. 2.3. Användning i explosiva områden SATA clean RCS är godkänd för användning / förvaring i områden med explosionsrisk i ex-zonerna 1 och 2. Beakta produktmärkningen. Säkerhetsanvisningar...
Page 325: Användning
■ Funktions- och täthetstesta SATA clean RCS inför varje användningstill- fälle. ■ Ta aldrig SATA clean RCS i drift, om den är skadad eller om det saknas delar. ■ Kontrollera och vid behov reparera SATA clean RCS inför varje använd- ningstillfälle.
Page 326: Beskrivning
Bruksanvisning SATA RCS 4. Beskrivning Med den tryckluftsdrivna SATA clean RCS säkerställs snabba, rena och bekväma mellanrengöringar av lackeringspistoler. 5. Leveransomfattning ■ SATA clean RCS, komplett förmonterad. ■ Monteringssats Kontrollera följande efter uppackning: ■ SATA clean RCS skadad ■ Leveransomfattningen fullständig 6.
Page 327: Tekniska Data
[4-1] Fästhål Borrbild SATA clean RCS compact Fästhål [5-1] Borrbild SATA clean RCS the turbo cleaner Fästhål [6-1] Styrmodul (gäller bara SATA clean RCS the turbo cleaner) Lock / ställyta Justermutter för mängden [7-1] [7-3] [7-2] Justermutter för mängden rengöringsmedel...
Page 328: Montering
■ Tryckluftsanslutning 1/2” (yttergänga), 1/4” (yttergänga) eller passande anslutningsnippel från SATA. ■ Tryckluftsledningen måste tillhandahålla minst 4,0 bar till SATA clean RCS the turbo cleaner, respektive minst 6,0 bar till SATA clean RCS compact och SATA clean RCS micro. ■ Tryckluftsledning med minst 9 mm innerdiameter.
Page 329: Installation
■ Borra fästhålen enligt borrmallen [4] / [5] / [6]. ■ Sätt fästskruvarna tillsammans med varsin underläggsbricka i de förbor- rade fästhålen i SATA clean RC [4-1] / [5-1] / [6-1] och skruva fast dem i väggen. 8.2. Anslutning av jord Tips! Skapas det en jordningsanslutning, måste ex-skydds- och arbetsskydds-...
Page 330: Reglerdrift
[1-9] / [2-9] / [3-9] och uppsamlingsbehålla- ren [1-10] / [2-10] / [3-11] efter arbetsdagens slut. Tips! Som alternativ kan SATA RPS-bägarsystemet användas som uppsam- lingsbehållare på SATA clean RCS -enheter. Tips! Beakta anvisningarna på insidan av skyddet [1-11] / [2-11] / [3-12].
Page 331 Tips! Som alternativ kan SATA RPS bägarsystemet användas som uppsam- lingsbehållare på SATA clean RCS micro och SATA clean RCS compact. Då måste SATA RPS bägaren skruvas fast underifrån i fästgängan i SATA clean RCS micro / SATA clean RCS compact.
Page 332: Underhåll Och Service
[1-4] / [2-4] / [3-5] i närheten av färgkanalen och utvändigt. Dra ut lackeringspistolen kort flera gånger under torkningen. 10.3. Inställning av tryckreducerarna för mängden rengö- ringsmedel och luft (gäller bara på SATA clean RCS the tur- bo cleaner) Tips! Tryckreducerarna ställs in och anpassas optimalt i fabriken och ska se-...
Page 333: Service Och Förvaring
→ Använd varken syror, lutar, alkalier, luttvättmedel, olämpliga regene- rat eller andra aggressiva rengöringsmedel. Det krävs en noggrann hantering samt en regelbunden service av SATA clean RCS för att säkerställa dess funktion. Rengör SATA clean RCS med jämna mellanrum och kontrollera att den är tät.
Page 334: Störningar
Ställ in mängden ren- på tryckreduceraren göringsvätska (se kapi- (gäller bara SATA tel10.3). clean RCS the turbo cleaner). 14. Kundtjänst Tillbehör, reservdelar och teknisk support kan du få av din SATA-återför- säljare. 15. Tillbehör Arti- Benämning SATA cle- SATA cle- SATA cle-...
Page 335 Bruksanvisning SATA RCS Arti- Benämning SATA cle- SATA cle- SATA cle- kelnr an RCS an RCS an RCS micro compact the turbo cleaner 13870 Lackerings- 1 st. luftslang, blå, 9 mm, 1 m lång 53090 Lackerings- 1 st. luftslang, blå, 9 mm, 10 m lång...
Page 336: Reservdelar
Bruksanvisning SATA RCS Arti- Benämning SATA cle- SATA cle- SATA cle- kelnr an RCS an RCS an RCS micro compact the turbo cleaner 192633 Flexibelt rör, – 1 st. längd 5 m, för uppsugning 6981 Snabbkopp- – 1 st. lingsnippel G 1/4”...
Page 337: Preberite Najprej
1. Splošne informacije To navodilo za obratovanje vsebuje pomembne informacije glede obrato- vanja izdelkov SATA clean RCS micro, SATA clean RCS compact in SATA clean RCS the turbo cleaner, ki so v nadaljevanju poimenovani s skupnim imenom SATA clean RCS. Prav tako so opisani dajanje v pogon, obrato- vanje, vzdrževanje in servisiranje, nega in skladiščenje ter odpravljanje...
Page 338: Varnostni Napotki
Naprave SATA clean RCS smejo uporabljati samo izkušeni strokovnjaki in usposobljene osebe, ki so v celoti prebrali in razumeli to navodilo za obratovanje. Osebe, katerih reakcijski čas je podaljšan zaradi vpliva ma- mil, alkohola, zdravil ali drugih vzrokov, naprav SATA clean RCS ne smejo uporabljati. 2.2. Osebna zaščitna oprema Pri uporabi naprav SATA clean RCS ter pri njihovem čiščenju in vzdrževa-...
Page 339: Uporaba
■ Pred vsako uporabo preverite delovanje in tesnjenje naprav SATA clean RCS. ■ Naprav SATA clean RCS ne uporabljajte s poškodovanimi ali manjkajo- čimi sestavnimi deli. ■ Naprave SATA clean RCS pred vsako uporabo preverite in po potrebi popravite. ■ Če opazite poškodbe na napravah SATA clean RCS, jih takoj prenehaj- te uporabljati in jih ločite od omrežja za stisnjen zrak.
Page 340: Opis
Naprave SATA clean RCS so namenjene za hitro in udobno vmesno či- ščenje pištol za lakiranje pri menjavi barve. 4. Opis Z napravami SATA clean RCS, ki delujejo s pomočjo stisnjenega zraka, lahko izvedete hitro, čisto in udobno vmesno čiščenje pištol za lakiranje. 5. Obseg dobave ■ Naprava SATA clean RCS, v celoti vnaprej sestavljena. ■ set za pritrjevanje Po razpakiranju je treba preveriti ■ Poškodovana naprava SATA clean RCS ■ Celovitost obsega dobave 6. Sestava SATA clean RCS micro...
Page 341: Tehnični Podatki
Slika izvrtin SATA clean RCS compact Izvrtine za pritrditev [5-1] Slika izvrtin SATA clean RCS the turbo cleaner [6-1] Izvrtine za pritrditev Krmilni modul (samo pri SATA clean RCS the turbo cleaner) [7-1] Pokrov / Odlagalna površina [7-3] Matica za nastavljanje Matica za nastavljanje količine čistilnega sredstva...
Page 342: Montaža
■ Oskrba s stisnjenim zrakom mora zagotavljati najmanj 4.0 bar pri SATA clean RCS the turbo cleaner, oz. najmanj 6.0 bar pri SATA clean RCS compact in SATA clean RCS micro. ■ Najmanjši notranji premer vodov za stisnjen zrak je 9 mm.
Page 343: Vgradnja
8 mm. ■ Izvrtine za pritrditev izdelajte po vrtalni predlogi [4] / [5] / [6]. ■ Vstavite pritrdilne vijake s podložkami skozi predhodno izvrtane izvrtine za pritrditev na napravi SATA clean RCS [4-1] / [5-1] / [6-1] in jih privijte v steno. 8.2. Priklop ozemljitve Napotek! Pri izvedbi ozemljitvenega priključka upoštevajte zaščitne predpise za...
Page 344: Regulacijski Način
ZDA / Kanada: Sesalna posoda[1-9] / [2-9] / [3-9] in prestrezna poso- da[1-10] / [2-10] / [3-11] morata biti med lakiranjem zaprti. Po končanem delu izpraznite in zaprite sesalno posodo [1-9] / [2-9] / [3-9] in prestrezno posodo [1-10] / [2-10] / [3-11]. Napotek! Izbirno se lahko pri napravah SATA clean RCS kot prestrezna posoda uporabljajo tudi sistemi čaš SATA RPS.
Page 345 ■ Sesalno cev [1-8] / [2-8] napeljite skozi pokrov sesalne poso- de [1-9] / [2-9]. ■ Odtočno cev napeljite skozi pokrov prestrezne posode [1-10] / [2-10]. Napotek! Izbirno se lahko pri napravah SATA clean RCS micro in SATA clean RCS compact kot prestrezna posoda uporabljajo tudi sistemi čaš SATA RPS. V ta namen mora biti čaša SATA RPS privita preko pritrdilnega navoja od spodaj na SATA clean RCS micro / SATA clean RCS compact. 10.2. Čiščenje lakirne pištole Napotek! Pri uporabi sistemov čaš SATA RPS pred pričetkom čistilnih del preveri-...
Page 346: Vzdrževanje In Popravila
■ Posušite pištolo za lakiranje pod sušilno šobo [1-4] / [2-4] / [3-5] v področju kanala za barvo in v zunanjem področju. Med postopkom sušenja pištolo za lakiranje večkrat za kratek čas snemite. 10.3. Nastavljanje regulacijskega ventila za količino čistilne- ga sredstva in količino zraka (samo pri SATA clean RCS the turbo cleaner) Napotek! Regulacijska ventila sta tovarniško optimalno nastavljena in usklajena, zato ju ni treba prestavljati. Pri napačnih nastavitvah bi lahko iz naprave...
Page 347: Nega In Skladiščenje
[1-1] / [2-1] / [3-1]. 12. Nega in skladiščenje Pozor! Škoda, nastala zaradi napačnega čistilnega sredstva Pri uporabi agresivnih čistil se lahko čistilni sistemi SATA poškodujejo. → Ne uporabljajte agresivnih čistilnih sredstev. → Uporabljajte nevtralno čistilno tekočino z vrednostjo pH 6–8. → Ne uporabljajte kislin, lugov, baz, sredstev za jedkanje, neprimernih sredstev za regeneracijo in drugih agresivnih čistil. Da bi zagotovili brezhibno delovanje naprave SATA clean RCS, ravnajte z...
Page 348: Motnje
Navodilo za obratovanje SATA RCS njo pazljivo in jo redno negujte in vzdržujte. Napravo SATA clean RCS čistite in preverjajte na tesnost v rednih inter- valih. 13. Motnje Motnja Vzrok Odprava/pomoč Slab učinek čiščenja Posoda s čistim Napolnite posodo oz. čistilnim sredstvom podstavite novo po- je prazna. sodo. Prenizek vhodni tlak. Nastavite vhodni tlak v skladu s tehničnimi po- datki (glej poglavje 7). Sesalna cev je zama- Zagotovite prehodnost šena ali prepognjena.
Page 349 Navodilo za obratovanje SATA RCS Št. izd. Naziv SATA cle- SATA cle- SATA cle- Šte- an RCS an RCS an RCS vilo micro compact the turbo cleaner 13870 Cev za zrak za lakiranje, modra, 9 mm, dolga 1 m 53090...
Page 350: Nadomestni Deli
Navodilo za obratovanje SATA RCS Št. izd. Naziv SATA cle- SATA cle- SATA cle- Šte- an RCS an RCS an RCS vilo micro compact the turbo cleaner 192195 Držalo pištole – 1 gar- in cevi nitura 192633 Prožna cev, – dolžina 5 m za izsesavanje...
Page 351: Všeobecné Informácie
Návod na použitie SATA RCS Obsah [pôvodná verzia: v nemeckom jazyku] Všeobecné informácie ..353 10. Riadna prevádzka ....360 2. Bezpečnostné pokyny ..354 11. Údržba a opravy ....362 3. Použitie ........356 12. Starostlivosť a skladovanie .364 4. Popis ........356 13. Poruchy .......364 5. Obsah dodávky ....356 14. Zákaznícky servis ....365 6. Zloženie .......356...
Page 352: Bezpečnostné Pokyny
Návod na použitie SATA RCS 1.2. Náhradné diely, diely príslušenstva a rýchlo opotrebiteľ- né diely Zásadne treba používať iba originálne náhradné diely, diely príslušenstva a rýchlo opotrebiteľné diely spoločnosti SATA. Diely príslušenstva, ktoré neboli dodané spoločnosťou SATA, nie sú odskúšané a ani schválené. Za škody, ktoré vznikli používaním neschválených náhradných dielov, dielov príslušenstva a rýchlo opotrebiteľných dielov, spoločnosť SATA nepreberá žiadne ručenie. 1.3. Záruka a ručenie Platia Všeobecné obchodné podmienky SATA a prípadné ďalšie zmluvné dohody, ako aj príslušné platné zákony. Spoločnosť SATA neručí pri ■ nedodržiavaní návodu na obsluhu. ■ nasadení nevyškoleného personálu. ■ používaní produktu v rozpore s účelom. ■ nepoužívaní osobných ochranných prostriedkov. ■ nepoužívaní originálnych dielov príslušenstva a náhradných dielov.
Page 353 Návod na použitie SATA RCS nebezpečenstvom výbuchu Ex zóny 1 a 2. Musí sa dodržať označenie výrobku. Bezpečnostné pokyny Technický stav ■ Pred každým použitím SATA clean RCS skontrolujte správnu funkciu a tesnosť. ■ SATA clean RCS nikdy neuveďte do prevádzky v prípade poškodenia alebo chýbajúcich častí. ■ Pred každým použitím SATA clean RCS skontrolujte prípadne uveďte do prevádzky. ■ V prípade poškodenia SATA clean RCS okamžite vyraďte z prevádzky a odpojte od siete stlačeného vzduchu. ■ SATA clean RCS nikdy svojvoľne nerekonštruujte alebo technicky nemeňte. Čistiace médiá ■ Nikdy nepoužívajte čistiace prostriedky obsahujúce kyseliny, lúhy alebo benzín. ■ Nikdy nepoužívajte čistiace prostriedky založené na halogénových uhľovodíkoch. Pripojené komponenty ■ Používajte výlučne originálne náhradné diely resp. príslušenstvo SATA. ■ Pripojené hadice a vedenia musia počas prevádzky SATA clean RCS bezpečne znášať očakávané tepelné, chemické a mechanické namá- hania.
Page 354: Použitie
Návod na použitie SATA RCS 3. Použitie Používanie podľa určenia SATA clean RCS slúžia na rýchle a pohodlné priebežné čistenie lakova- cích pištolí pri zmene farby. 4. Popis So vzduchom prevádzkovanými SATA clean RCS sa zabezpečí rýchle, čisté a pohodlné priebežné čistenie lakovacích pištolí. 5. Obsah dodávky ■ SATA clean RCS, kompletne zložené. ■ Upevňovacia súprava Kontrola po vybalení ■ Poškodenie SATA clean RCS ■ Úplnosť dodávky 6. Zloženie SATA clean RCS micro Prívod vzduchu G 1/4 Nasávacia nádržka [1-1] [1-9] (skrytý) [1-10] Záchytná nádržka...
Page 355: Technické Údaje
Vŕtacia schéma SATA clean RCS micro [4-1] Otvory pre upevnenie Vŕtacia schéma SATA clean RCS compact Otvory pre upevnenie [5-1] Vŕtacia schéma SATA clean RCS the turbo cleaner Otvory pre upevnenie [6-1] Riadiaci modul (len pre SATA clean RCS the turbo cleaner) [7-1] Veko / ukladacie miesto [7-3] Nastavovacia matica [7-2] Nastavovacia matica množstva čistiaceho množstva vzduchu prostriedku Odobratie riadiaceho modulu (všetky varianty)
Page 356: Montáž
Návod na použitie SATA RCS Názov SATA clean SATA clean SATA clean RCS micro RCS com- RCS the tur- pact bo cleaner Spotreba vzduchu pri asi130 Nl/min/4,6 cfm sušení Spotreba čistiaceho ca. 140 ml prostriedku na 1 čiste- nie: Doba čistenia na 1 vý- asi 21 sek. menu farby Doba sušenia na 1 vý- asi 4 sek. menu farby Pracovný prevádzkový 4,0 bar/ 58 psi 6,0 bar/ 87 psi tlak – 8,0 bar/ 116 Rozmery (ŠxVxH)
Page 357: Montáž Na Stenu
Návod na použitie SATA RCS ■ Vedenie stlačeného vzduchu musí poskytovať min. 4,0 bar pre SATA clean RCS the turbo cleaner, resp. min. 6,0 bar pre SATA clean RCS compact a SATA clean RCS micro. ■ Vedenie stlačeného vzduch s vnútorným priemerom min. 9 mm . ■ Miesto inštalácie musí byť chránené pred mechanickými vplyvmi. 8.1. Montáž na stenu SATA clean RCS sa upevňujú s dodanou montážnou súpravou na stenu v kolmej polohe pomocou dvoch 8 mm skrutiek. ■ Vyvŕtajte otvory pre upevnenie pomocou vŕtacej šablóny [4] / [5] / [6]. ■ Upevňujúce skrutky s podložkami prestrčte cez predvŕtané otvory v SATA clean RCS [4-1] / [5-1] / [6-1] a priskrutkujte na stenu. 8.2. Pripojenie uzemnenia Upozornenie! Pri pripojovaní uzemnenia musia sa dodržať predpisy o výbušnom pro- stredí Ex a pracovno bezpečnostné predpisy príslušnej krajiny použitia.
Page 358: Riadna Prevádzka
Návod na použitie SATA RCS Upozornenie! Tlakové vedenie sa musí pred pripojením na zariadenia odstaviť od tlaku. SATA clean RCS the turbo cleaner ■ Lakovaciu pištoľ pripojte na prípojku oplachovania [3-4]. ■ Prepínač funkcií [3-17] nastavte do polohy „Striekanie“. ■ Vedenie prívodu stlačeného vzduchu pripojte na prívod vzduchu [1-1] / [2-1] / [3-1]. Opcia pri všetkých variantoch ■ Inštalujte guľový kohút na odstavenie stlačeného vzduchu počas údržbárskych prác [1-1] / [2-1] / [3-1]. ■ Hadicu odvádzaného vzduchu odsávacieho zariadenia pripojte na prípojku odsávania [1-13] / [2-14] / [3-15].
Page 359 [1-11] / [2-11] / [3-12]. 10.1. Prípravné kroky na čistenie ■ Záchytnú nádržku SATA RPS [3-11] naskrutkujte pomocou upevňova- cieho závitu na SATA clean RCS the turbo cleaner. ■ Nasávaciu hadicu [3-7] veďte cez veko nasávacej nádoby SATA RPS [3-9]. SATA clean RCS micro und SATA clean RCS compact ■ Nasávaciu hadicu [1-8] / [2-8] veďte cez veko nasávacej nádoby [1-9] / [2-9]. ■ Odtokovú hadicu veďte cez veko záchytnej nádržky [1-10] / [2-10] . Upozornenie! Voliteľne sa v prípade SATA clean RCS micro a SATA clean RCS com- pact ako záchytné nádržky použijú tiež systémy nádob SATA RPS.
Page 360: Údržba A Opravy
čistiacu kefu [1-12] / [2-12] / [3-13] pozdĺžnymi pohybmi hore a dole. Sú- časne prejde cez prípojku nádoby lakovacej pištole čistiaca kvapalina z čistiacej dýzy [1-14] / [2-13] / [3-14] do kanálu farby lakovacej pištole. Pomocou prefukovacieho vzduchu sa čistiaca kvapaliny fúka cez dýzu lakovacej pištole a tým sa čistí. SATA clean RCS micro und SATA clean RCS compact ■ Stlačte tlačidlo Sušenie“ [1-3] / [2-2] a držte stlačené. SATA clean RCS the turbo cleaner ■ Funkčné tlačidlo [3-17] nastavte z „Čistenia“ na Sušenie“. ■ Stlačte tlačidlo Sušenie“ [3-2] a držte stlačené. ■ Lakovaciu pištoľ vysušte sušiacou dýzou [1-4] / [2-4] / [3-5] v mieste kanálu farby a na vonkajších miestach. Lakovaciu pištoľ počas suše-...
Page 361 ■ Odpojte nasávaciu hadicu [8-3] od nasávacej nádržky [1-9] / [2-9] / [3-9]. ■ Odskrutkujte upevňujúce matice [8-5] od svorníkov [8-2] na spodnej strane riadiaceho modulu [8-1] a riadiaci modul vyberte smerom hore. Montáž riadiaceho modulu ■ Založte riadiaci modul [8-1] na kryt [8-4] a svorníky [8-2] riadiaceho modulu vložte do otvorov v kryte. ■ Založte nasávaciu hadicu [8-3] do nasávacej nádržky[1-9] / [2-9] / [3-9]. ■ Upevňujúce matice [8-3] priskrutkujte na svorníky a dotiahnite. Len pre SATA clean RCS the turbo cleaner ■ Lakovaciu pištoľ pripojte na prípojku oplachovania [3-4]. ■ Vedenie prívodu stlačeného vzduchu pripojte na prívod vzduchu [1-1] / [2-1] / [3-1].
Page 362: Starostlivosť A Skladovanie
Návod na použitie SATA RCS 12. Starostlivosť a skladovanie Pozor! Škody spôsobené nesprávnym čistiacim prostriedkom Použitie agresívnych čistiacich prostriedkov môže poškodiť čistiace systémy SATA. → Nepoužívajte agresívne čistiace prostriedky. → Používajte neutrálny kvapalný čistiaci prostriedok s hodnotou pH 6 – → Nepoužívajte kyseliny, lúhy, zásady, moridlá, nevhodné regeneráty a iné agresívne čistiace prostriedky. Aby sa zabezpečili funkcie SATA clean RCS, je potrebné starostlivé zaob- chádzanie ako aj pravidelná starostlivosť o produkt. SATA clean RCS čistite a kontrolujte na tesnosť v pravidelných interva- loch. 13. Poruchy Porucha Príčina Pomoc pri poru- chách Nesprávny uhol čis- Nádržka s čistým Naplňte nádržku resp. tenia čistiacim prostriedkom...
Page 363: Zákaznícky Servis
Návod na použitie SATA RCS Porucha Príčina Pomoc pri poru- chách Veľmi veľa čistiacej Veľmi vysoký vstupný Zabezpečte vstupný kvapaliny, vysoká tlak. tlak podľa technických spotreba čistiaceho údajov (viď kapitolu 7). prostriedku Nesprávne nastavenie Nastavte množstvo redukčného ventila čistiacej kvapaliny (viď (len pre SATA clean kapitolu10.3). RCS the turbo clea- ner). 14. Zákaznícky servis Príslušenstvo, náhradné diely a technickú podporu získate u svojho pre- dajcu SATA. 15. Príslušenstvo Výr. č. Názov SATA cle-...
Page 364 Návod na použitie SATA RCS Výr. č. Názov SATA cle- SATA cle- SATA cle- an RCS an RCS an RCS čet micro compact the turbo cleaner 10934 Guľový kohút, – – 1 ks 1/2˝ (vonkajší závit) pre prí- vod vzduchu 146514 Hadica vzdu- – – 1 ks chu na lakova- nie, modrá, 13...
Page 365: Náhradné Diely
Návod na použitie SATA RCS 16. Náhradné diely Výr. č. Názov Počet 146985 Súprava na opravy (1x kefa, 2x ochranu proti strieka- 1 súpra- niu, 2x hadica) 146993 Ochrana pred striekaním po 5 ks. 147017 Čistiaca kefa 1 ks 147025 2x hadica (pre čistiace, príp. sušiace dúchacie zaria- 1 súpra- denie) 148536 Uzáver (USA / Kanada) 5 ks 148544 Záslepky (USA / Kanada) 5 ks 17. EÚ vyhlásenie o zhode Aktuálne platné vyhlásenie o zhode nájdete na:...
Page 367 1. Genel bilgiler Bu kullanım talimatı, bundan böyle SATA clean RCS diye tanımlanan SATA clean RCS micro, SATA clean RCS compact ve SATA clean RCS the turbo cleaner'in çalıştırılması için önemli bilgileri kapsamaktadır. Ayrı- ca devreye alma, işletme, bakım ve onarım, koruma ve depolama ile arıza giderme konuları...
Page 368: Garanti Ve Sorumluluk
2.3. Patlama tehlikesi olan sahalarda kullanım SATA clean RCS patlama tehlikesine sahip Bölge 1 ve 2 sahaları içinde kullanılmak / saklanmak için onaylanmıştır. Ürün işaretine dikkat edilmeli- dir.
Page 369 ■ SATA clean RCS'ı her kullanımdan önce bir işlev ve sızdırmazlık kont- rolüne tabi tutun. ■ SATA clean RCS'ı asla bir hasar veya eksik parça varsa devreye alma- yın. ■ SATA clean RCS'ı her kullanımdan önce kontrol edin ve gerektiği takdirde onarın.
Page 370: Kullanım
SATA RCS kullanım talimatı 3. Kullanım Amacına uygun kullanım SATA clean RCS, bir boya değişimi yapılırken boyama tabancasının hızlı ve rahat ara temizliği için işlev görür. 4. Tanım Basınçlı hava ile işletilen SATA clean RCS kullanılarak boyama tabanca- larının hızlı, temiz ve rahat ara temizliği sağlanır.
Page 371: Teknik Özellikler
SATA clean RCS compact delik resmi Tespit delikleri [5-1] SATA clean RCS the turbo cleaner delik resmi Tespit delikleri [6-1] Kumanda modülü (sadece SATA clean RCS the turbo cleaner'de) Kapak / Altlık Temizlik maddesi miktarı [7-1] [7-3] Hava debisi için ayar için ayar somunu...
Page 372: Montaj
■ Basınçlı hava bağlantısı 1/2" (erkek vida dişi), 1/4" (erkek vida dişi) veya uyan SATA bağlantı nipeli. ■ Basınçlı hava borusu SATA clean RCS the turbo cleaner'de min. 4,0 bar veya SATA clean RCS compact ve SATA clean RCS micro'de...
Page 373: Duvara Montaj
■ Yerleştirme yeri mekanik etkilere karşı korunmuş olmalıdır. 8.1. Duvara montaj SATA clean RCS ürünle birlikte verilen tespit seti ile duvarda dik konumda iki 8 mm cıvatanın yardımıyla monte edilir. ■ Tespit deliklerini delik şablonuna [4] / [5] / [6] göre açın.
Page 374: Ayar Modu
[1-13] / [2-14] / [3-15] bağlayın. 10. Ayar modu Dikkat! Yanlış temizlik maddelerinden dolayı hasar oluşumu Agresif temizlik maddeleri kullanıldığı takdirde SATA temizlik sistemleri zarar görebilir. → Agresif temizlik maddeleri kullanmayın. → pH-değeri 6 – 8 arası nötr temizlik sıvıları kullanın.
Page 375 ■ Boşaltma hortumunu toplama kabının kapağından [1-10] / [2-10] geçirin. Bilgi! Opsiyonel olarak SATA clean RCS micro ve SATA clean RCS compa- ct'da toplama kabı olarak SATA RPS depo sistemleri de kullanılabilir. Bunun için SATA RPS deposu alt taraftan tespit dişlisinin üzerinden SATA clean RCS micro / SATA clean RCS compact'a vidalanmalıdır.
Page 376: Bakım Ve Onarım
■ Temizlik işlemi esnasında ayar somunu [7-3] döndürülerek hava debisi ayarlanabilir. Bir sola çevirme ile hava debisi azalır, bir sağa çevirme ile artar. 11. Bakım ve onarım 11.1. Temizlik fırçasının değiştirilmesi ■ SATA clean RCS'ı basınçsız konuma getirin ve havasını boşaltın.
Page 377 ■ Yeni siperliği doğru konumda sıkıştırma mandalının [9-5] altına itin. ■ Siperliği düğme nipelinde [9-4] yerine oturtun. 11.3. Kumanda modülünün çıkartılması SATA clean RCS (compact / turbo cleaner) modeline bağlı olarak kuman- da modülü [8-1] fonksiyon bozukluklarında gövdenin sabitleme yerinden sökülmesi gerekmeksizin gövdeden [1-5] / [2-5] / [3-6] çıkartılabilir.
Page 378: Bakım Ve Saklama
→ Asit, alkalik çözelti, baz, asitli yakıcı, uygunsuz rejeneratlar veya baş- ka agresif temizlik maddeleri kullanmayın. SATA clean RCS'in işlevselliğini sağlamak için ürünün dikkatle kullanılma- sı ve düzenli bakım yapılması gereklidir. SATA clean RCS'i düzenli aralıklarda temizleyin ve sızdırmazlık yönün- den kontrol edin.
Page 379: Müşteri Servisi
SATA RCS kullanım talimatı 14. Müşteri servisi SATA bayiniz tarafından aksesuar, yedek parça ve teknik destek veril- mektedir. 15. Aksesuar Ürün Tanım SATA cle- SATA cle- SATA cle- Adet an RCS an RCS an RCS micro compact the turbo cleaner 147082 Topraklama 1 adet...
Page 380: Yedek Parça
SATA RCS kullanım talimatı Ürün Tanım SATA cle- SATA cle- SATA cle- Adet an RCS an RCS an RCS micro compact the turbo cleaner 13623 Çabuk bağlantı – – 1 adet rakoru 1/4" (er- kek vida dişi) 53942 Nipel 1/4" (er- –...
Page 381: Ab Uygunluk Beyanı
SATA RCS kullanım talimatı 17. AB Uygunluk Beyanı Güncel olarak geçerli uygunluk beyanını burada bulabilirsiniz: www.sata.com/downloads...
Page 390 SATA GmbH & Co. KG Domertalstraße 20 70806 Kornwestheim Deutschland Tel. +49 7154 811-0 70% PEFC zertifiziert Dieses Produkt stammt aus nachhaltig Fax +49 7154 811-196 bewirtschafteten Wäldern und kontrollierten Quellen. E-Mail: info@sata.com www.pefc.de PEFC/04-31-1385 www.sata.com...

Ce manuel est également adapté pour:

Clean rcs compact Clean rcs micro

SATA clean RCS Mode D'emploi

Čeština

Dansk

Eesti

English

Español

Suomi

Français

Ελληνικά

Magyar

Italiano

Lietuvių

Latviešu

Dutch

Norsk

Les langues disponibles

Liens rapides

Chapitres

Manuels Connexes pour SATA clean RCS

Sommaire des Matières pour SATA clean RCS
