ELECTRIC AGRIDOOR - BASIC
Fixation des rails de guidage
8
Relevez votre porte. Le tissu et les barres de renforcement s'enrouleront alors
correctement autour du tube supérieur, ce qui facilitera la tension du ressort au

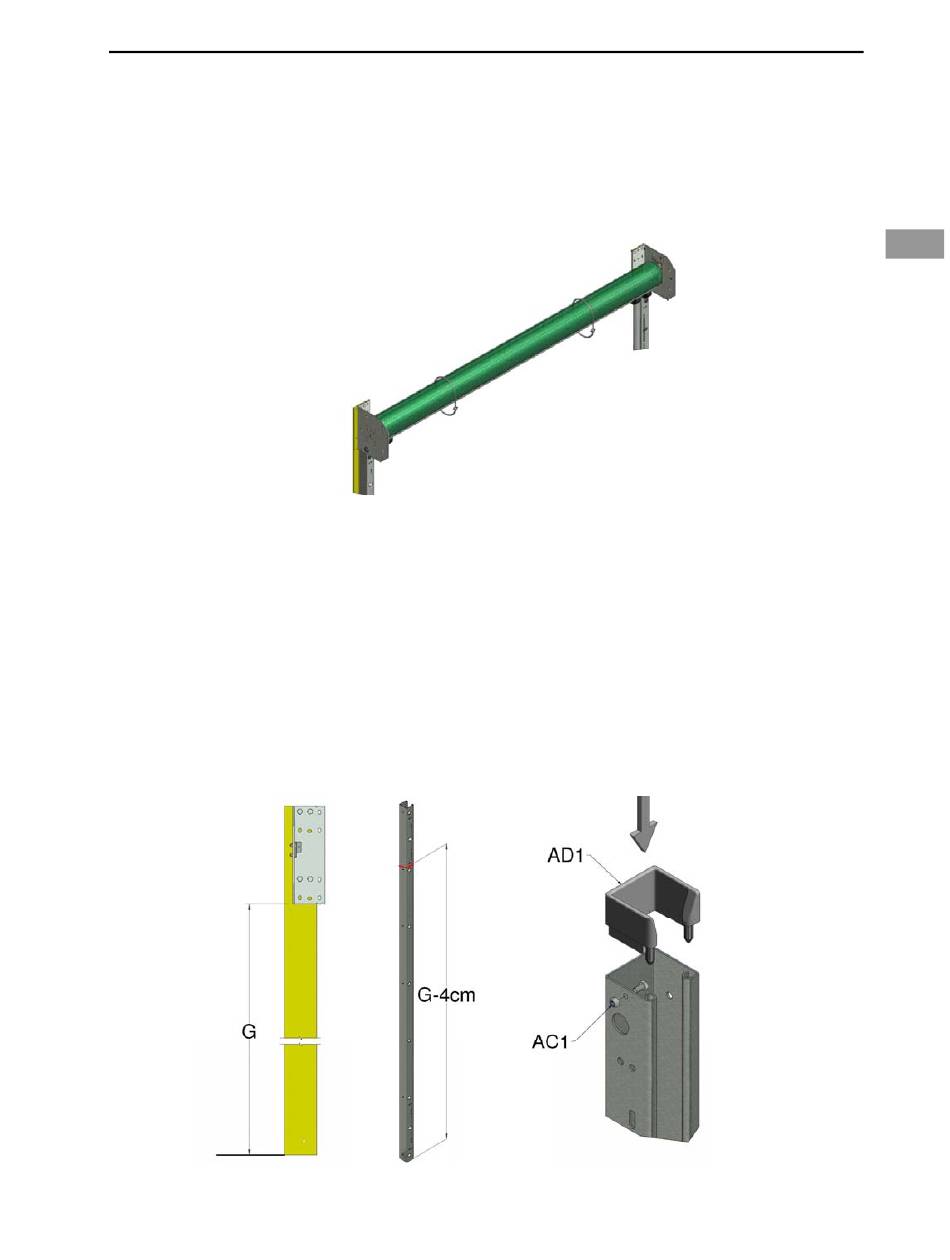

point 11 ci-dessous. Attachez l'ensemble rouleau (figure 10).
9
Découpez de manière égale les rails de guidage (I1) afin de remplir l'espace
entre le bas des supports supérieurs et le sol en prévoyant 4 cm pour le guide
(AD1). Découpez toujours le haut du rail de guidage afin de laisser la fente et
l'implantation des orifices en bas des loquets de verrouillage. Montez la paire de
guides dans le coin supérieur des rails de guidage (extrémité coupée) et fixez-les
à l'aide du boulon et de l'écrou M6x12 (AC1) sur la face avant, comme l'illustre la
figure 11.
i) Mesurez la
distance entre
le sol et la
partie inférieure
du support
Figure 10, attacher l'ensemble rouleau
ii) Découpez les
rails de guidage à
la longueur
Figure 11, découpe de longueurs de rails de guidage
Découpez
l'arrête
-20-
Installation
FR
iii) Fixez les guides
en haut des rails
de guidage.
