ELECTRIC AGRIDOOR - BASIC
Commutateur à double commande
Fixez la boîte de commutation, les commutateurs secondaires, et le câbles au
bâtiment (N2). Vérifiez que tous les câbles sortant du support d'entraînement
(E1) et des bornes du moteur (N2) sont orientés vers le bas pour former une
boucle d'écoulement afin d'empêcher l'eau de pluie de s'infiltrer dans le moteur
ou les bornes. Afin de protéger le circuit imprimé, nous préconisons que le
boîtier du contacteur soit monté à l'intérieur du bâtiment avec les presse-étoupes
tournés vers le bas. Vérifiez que tous les presse-étoupes sont correctement
installés pour prévenir des infiltrations d'eau. Connectez le câble moteur 4 brins
à la boîte de commutation (N2) comme indiqué à la figure 9c. Remontez le
couvercle en vous assurant que le joint est correctement installé pour garantir
qu'aucune infiltration d'eau ne vienne endommager les commandes
électroniques. Raccordez l'alimentation 220 V et faites fonctionner la porte à
l'aide du bouton de déplacement 2.
Pour faire fonctionner la porte, appuyez le commutateur vers la direction dans
laquelle vous souhaitez actionner la porte, tel qu'illustré par les flèches sur le
panneau avant.

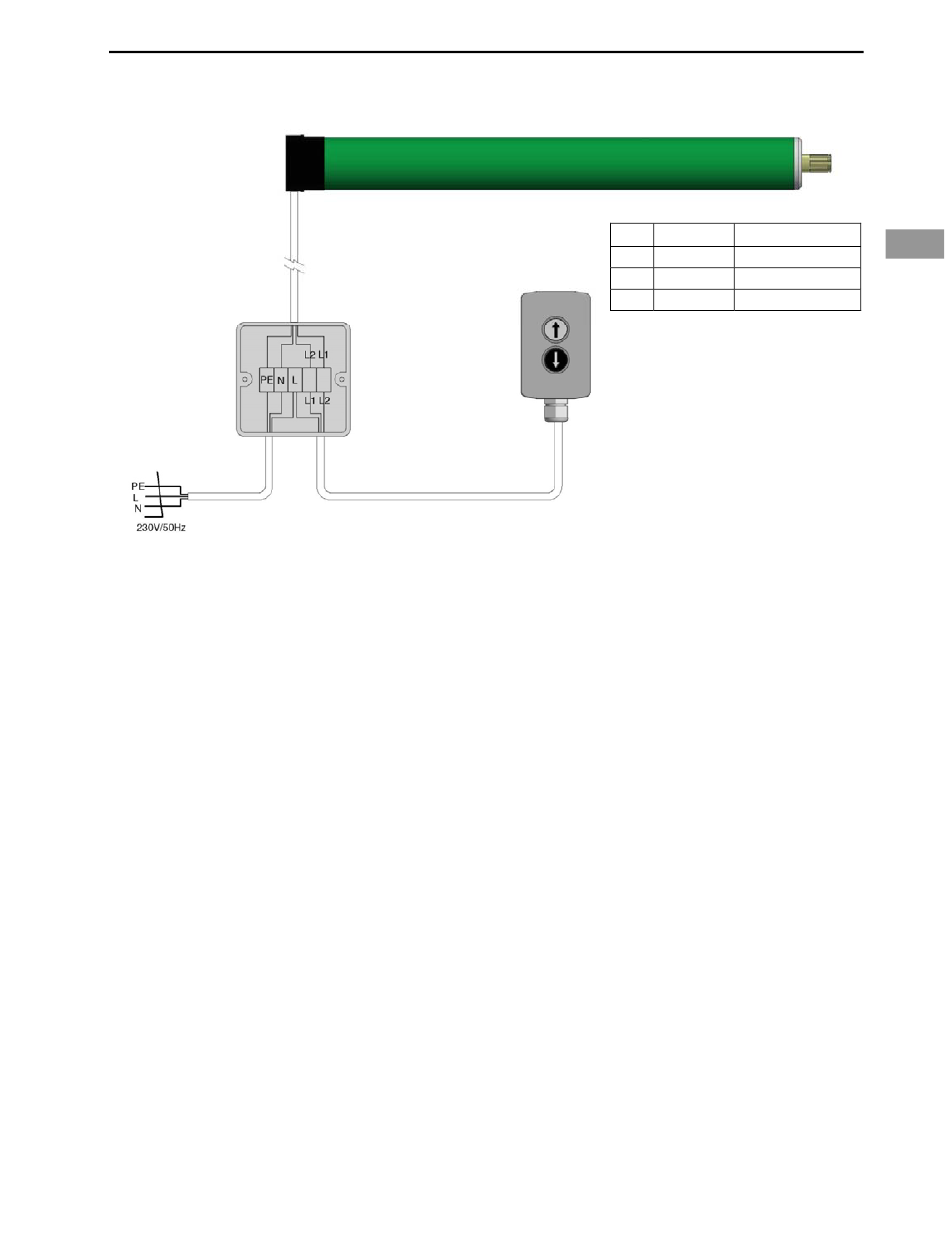

Figure 9b, Entraînement à gauche
-18-
Installation
Moteur
Commutateur
L
1
L1
Marron
2
L2
Noir
3
