ELECTRIC AGRIDOOR - BASIC
Commandes électriques
7
Commutateur à unique commande
Fixez la boîte de dérivation, l'interrupteur (N1) et les câbles sur le bâtiment.
Assurez-vous que tous les câbles sortant du support d'entraînement (E1), de la
boîte de dérivation et du commutateur sont orientés vers le bas pour former une
boucle d'écoulement afin d'empêcher l'eau de pluie de s'infiltrer dans le moteur
ou les bornes. Vérifiez que tous les presse-étoupes sont correctement installés

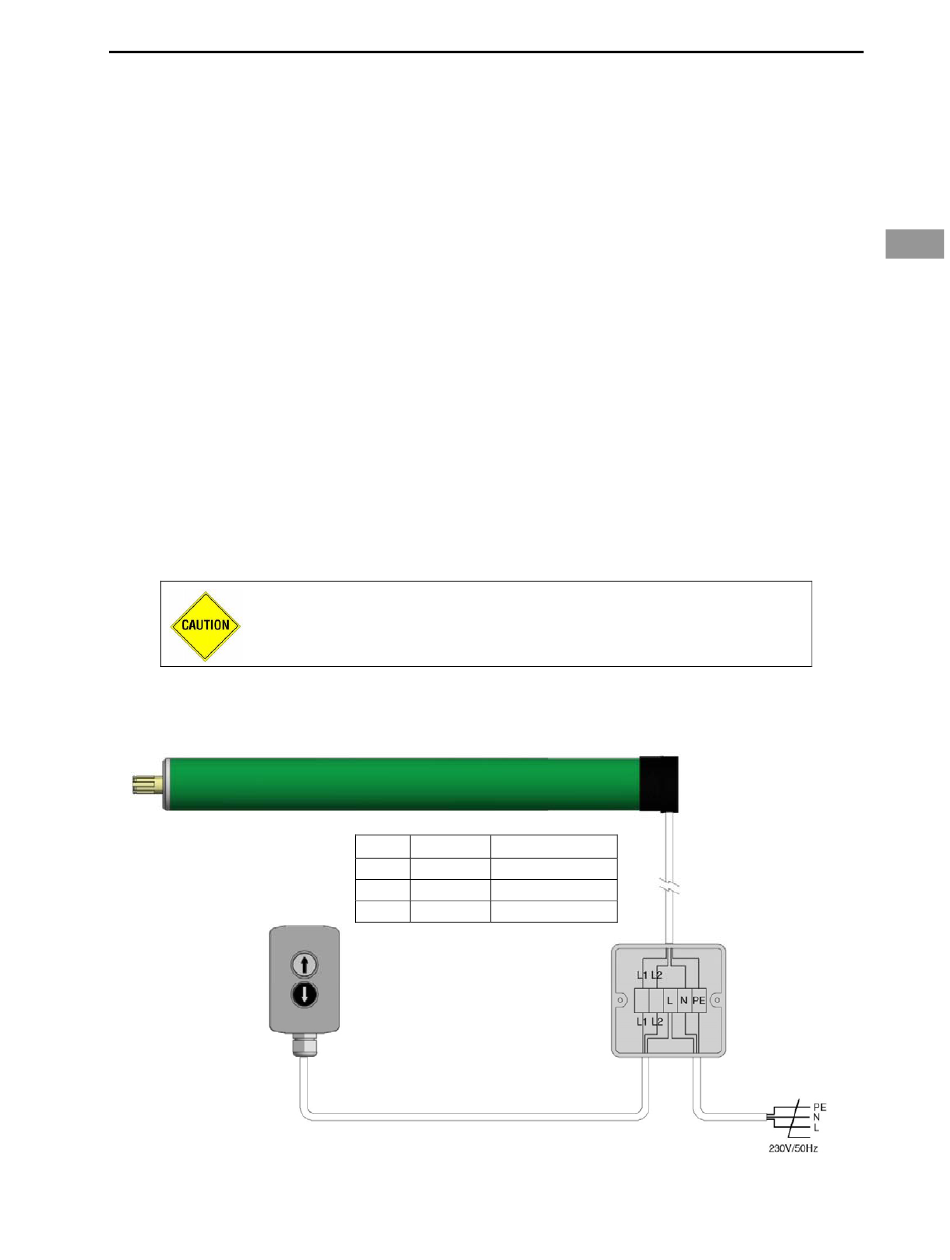

pour prévenir des infiltrations d'eau. Connectez le câble à 4 fils du moteur à la
boîte de dérivation, tel qu'illustré sur la Figure 9a pour l'entraînement à gauche
ou sur la Figure 9b pour l'entraînement à droite. Raccordez l'alimentation 220 V
et faites fonctionner la porte à l'aide du bouton de déplacement 2.
Pour faire fonctionner la porte, appuyez le commutateur vers la direction dans
laquelle vous souhaitez actionner la porte, tel qu'illustré par les flèches sur le
panneau avant.
AVERTISSEMENT : Pour une question de sécurité, positionnez
le commutateur en vue de la porte
Moteur
Commutateur
L
L1
Marron
L2
Noir
Figure 9a, Entraînement à droite
-17-
1
2
3
Installation
FR
