Manuel d'utilisation du centrale d'aspiration Nova 1 Plus
6.3 Raccordement au réseau de tubes
En utilisant les manchons ou un tube fl exible, relier les tuyaux d'aspiration et de vidange venant de
l'implant à la centrale.
Ne coller pas l'extrémité des tuyaux aux raccords de la centrale.
La longueur brute maximale autorisée entre le point de prélèvement du combustible et la centrale d'as-
piration Nova 1 Plus c'est 30 m.
Ils affectent le calcul de la longueur nette de la tuyauterie :
- La typologie du combustible à transporter
- Les courbes du trait où transite le combustible
- La longueur des traits verticaux où transite le combustible
La longueur maximale autorisée du tuyau d'échappement (expulsion) de l'air sortant par la centrale
c'est 5 m (système avec un seul tuyau)
La longueur maximale autorisée du tuyau d'expulsion de l'air sortant par la centrale, en cas qu'il re-
vienne au point de prélèvement du combustible c'est 10 m (système avec double tuyau)
Voir «fi che technique » sur notre site web www.advanceeasymoving.com

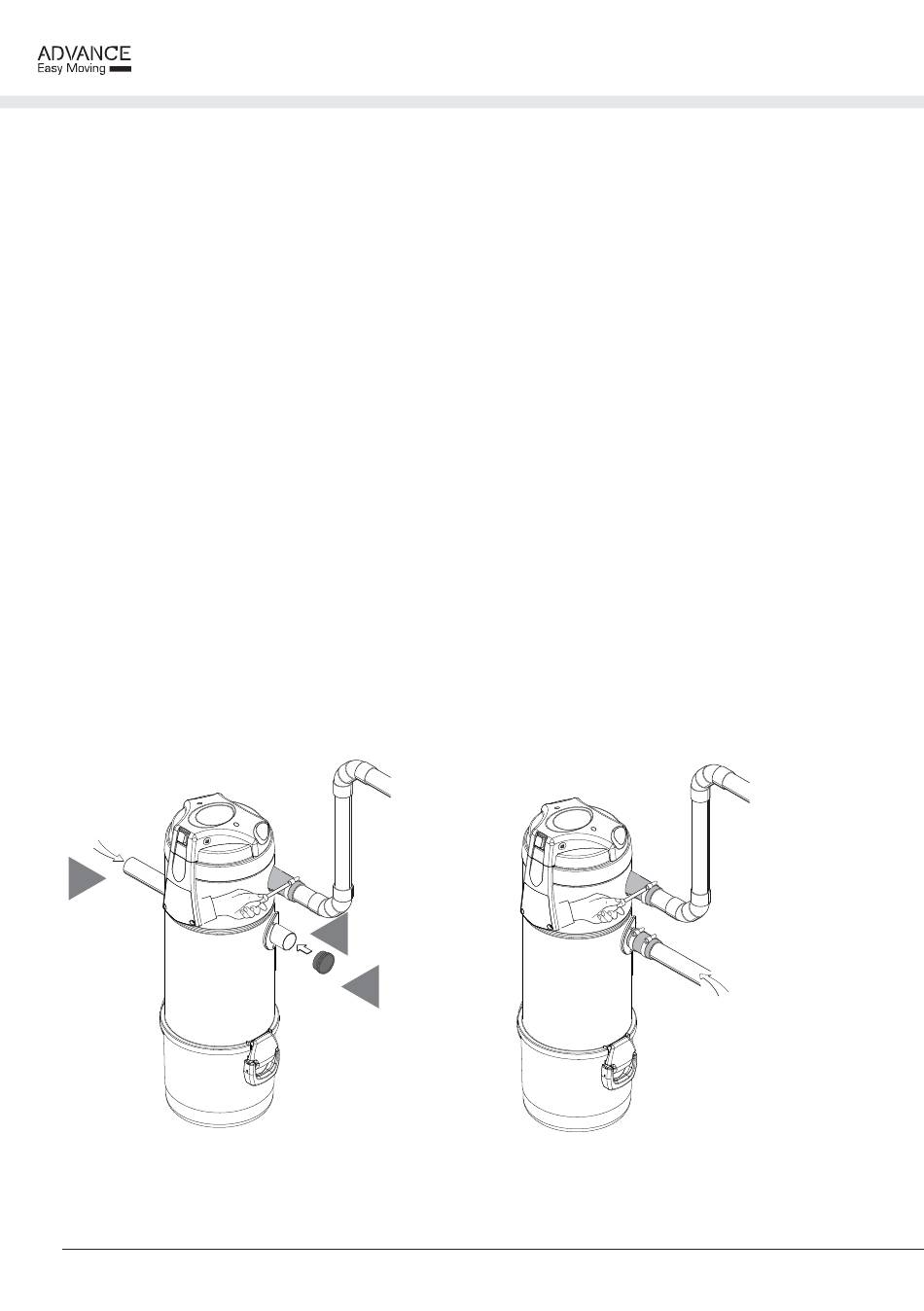

1. Appliquer le bouchon de fermeture (A)
sur l'extrémité du raccord d'aspiration pas
utilisé pour la connexion (B).
B
12
2. En utilisant les manchons ou un trait de
B
A
tuyau fl exible, connecter les tuyaux d'aspi-
ration et échappement de la centrale.
02/07/19 Rev:1.0.0
Échappement
Aspiration
