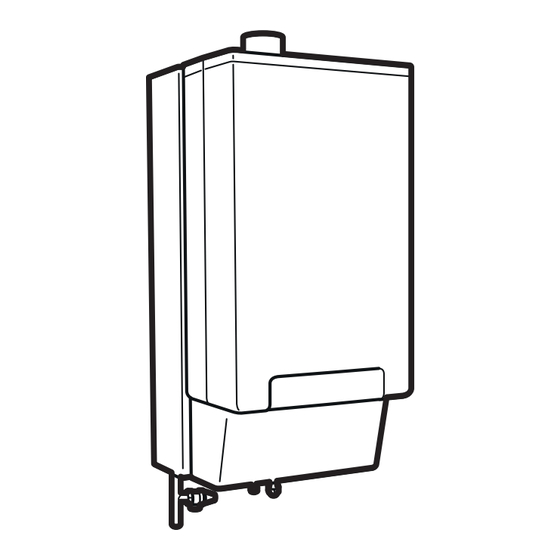

Manuel d'installation
Daikin hybride pour multi-pompe à chaleur – module
de la pompe à chaleur
Manuel d'installation
CHYHBH05AA
Daikin hybride pour multi-pompe à chaleur – module de la pompe à
Français
CHYHBH08AA
chaleur

Publicité

Table des Matières
loading

Sommaire des Matières pour Daikin CHYHBH05AA

  • Page 1 Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur Manuel d'installation CHYHBH05AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à Français CHYHBH08AA chaleur...
  • Page 2 3P353176-4F...
  • Page 3: Table Des Matières

    Unité intérieure ................13 Il est possible que les dernières révisions de la documentation 5.1.1 Vue d'ensemble: configuration........13 fournie soient disponibles sur le site Web Daikin de votre région ou 5.1.2 Configuration de base..........16 via votre revendeur. 5.1.3 Structure de menus: vue d'ensemble des réglages...
  • Page 4: Propos Du Carton

    Ne jetez PAS le couvercle supérieur en carton. Le schéma d'installation est imprimé sur la partie extérieure du couvercle en carton. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 5 31 les valeurs nécessaires pour vous en assurer que votre appareil est installé correctement. CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 6: Préparation De La Tuyauterie D'eau

    Commande du chauffage Thermostat de sécurité 2 Reportez-vous à la plaquette signalétique sur l'unité extérieure. Section minimale du câble 0,75 mm². Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 7: Installation

    3 Soulevez l'unité. 8 Suspendez le coffret électrique sur le côté de l'unité à l'aide des crochets prévus sur le coffret. CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 8: Raccordement De La Tuyauterie De Réfrigérant

    à quel endroit. Reportez-vous au manuel d'installation de l'unité extérieure pour plus de renseignements. Port 3MXM52 4MXM68 4MXM80 5MXM90 3MXM68 Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 9: Raccordement De La Tuyauterie D'eau

    1 Purgez soigneusement le circuit afin de le nettoyer. 2 Raccordez le flexible d'alimentation en eau au point de purge (non fourni). CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 10: Raccordement De L'alimentation Électrique Principale À L'unité Intérieure

    à l'unité intérieure 1 Raccordez l'alimentation électrique principale. 1 2 3 1 2 3 Câble d'interconnexion (= alimentation électrique principale) Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 11: Raccordement De L'interface Utilisateur

    L'interface utilisateur principale est nécessaire au fonctionnement mais doit être commandée séparément (option obligatoire). 2 Fixez le câble avec les attaches sur les supports d'attaches. CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 12: Raccordement De La Pompe À Eau Chaude Sanitaire

    2 Fixez le câble avec les attaches sur les supports d'attaches. 2 Fixez le câble avec les attaches sur les supports d'attaches. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 13: Finalisation De L'installation De L'unité Intérieure

    à chaleur pendant 72 heures. Pendant ce temps, la chaudière à gaz prend le fonctionnement hybride en charge. CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 14: Accès Aux Commandes Les Plus Utilisées

    Cette procédure vous permet également de copier la langue définie 1 Appuyez sur pendant plus de 4 secondes. d'une interface utilisateur à l'autre: par exemple, de EKRUCBL2 vers EKRUCBL1. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 15: Envoi Données

    Annuler structure du menu. Confirm. Régler 8 Votre système est désormais configuré pour le fonctionnement avec 2 interfaces utilisateur. CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 16: Configuration De Base

    ▪ 0 (Type 1): par la chaudière Eau froide ▪ 1 (Type 2): par le ballon Note: Pour la Suisse, le réglage DOIT être "1". Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 17 Mode du point de consigne: ci-dessous (logique de la sortie ▪ 0 (Absolu): Absolu alarme). ▪ 1 (Loi d'eau): Dépend de la loi d'eau CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 18 La modification de ces paramètres peut provoquer un certain manque de confort. Reportez-vous au guide de référence installateur pour plus d'informations. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 19: Contrôle De L'eau Chaude Sanitaire

    Si un ballon tiers est présent dans le système ([E‑07]=6), il est recommandé de définir [6‑0D] sur “0” (c.-à-d. Réch seul). CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 20: Structure De Menus: Vue D'ensemble Des Réglages Installateur

    Les réglages de compteur kWh externe sont indiqués mais ne sont PAS applicables à cette unité. Les réglages ne doivent PAS être utilisés ou modifiés. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 21: Mise En Service

    Il n'y a PAS de fuites d'eau dans la connexion entre la chaudière à gaz et l'unité intérieure. Les vannes d'arrêt sont correctement installées et complètement ouvertes (non fournies). CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 22: Effectuer Une Vérification D'erreur De Câblage

    DÉSACTIVÉS via l'interface utilisateur. 1 Accédez à [A.7.3]: > Réglages installateur > Mise en service > Purge d'air. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 23: Séchage De La Dalle

    ▪ Expliquez à l'utilisateur comment économiser l'énergie, comme indiqué dans le manuel d'utilisation. Données techniques Un sous-ensemble des récentes données techniques est disponible sur le site régional Daikin (accessible au public). L'ensemble complet des dernières données techniques est disponible sur l'extranet Daikin (authentification requise). CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à...
  • Page 24: Schéma De Tuyauterie: Unité Intérieure

    Notes to go through before Notes à parcourir avant de Borne de câblage sur place pour starting the unit démarrer l'unité c.a. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 25 PC=circuit électrique) (5) Options (5) Options Capteur de débit 230 V AC supplied by PCB 230 V c.a. fournies par CCI DS1 (A8P) Microcommutateur CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 26 Only for solar pump station Uniquement pour la station de la Only for wireless thermostat Uniquement pour le thermostat pompe solaire sans fil Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 27 Partie pompe à chaleur Partie chaudière à gaz 3 conducteurs alimentation électrique de l'unité: 230 V + terre X2: 2-4-terre Chaudière à gaz 3D107996 CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 28 3,58 3,98 4,38 4,78 5,18 5,58 5,97 6,37 6,77 2,41 2,82 3,22 3,62 4,02 4,43 4,83 5,23 5,63 6,03 6,44 6,84 Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 29 Si A =12,5  m , tenez compte de la valeur pièce qui correspond à "A =12 m ". pièce CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 30 ▪ Les systèmes avec une charge de réfrigérant totale <1,225  kg ne font PAS l'objet d'une quelconque exigence en ce qui concerne le local d'installation. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 31 1,20 0,96 0,72 0,48 0,24 0,00 4MXM68 + 2,34 4MXM80 + 2,08 5MXM90 1,82 1,56 1,30 1,04 0,78 0,52 0,26 0,00 CHYHBH05+08AA Manuel d'installation Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 32 0 mm AVERTISSEMENT Si vous utilisez une configuration différente, ne vous écartez PAS des exigences mentionnées dans la section "3 Préparation" à la page 4. Manuel d'installation CHYHBH05+08AA Daikin hybride pour multi-pompe à chaleur – module de la pompe à chaleur 4P471756-1C – 2017.10...
  • Page 36 4P471756-1 C 00000002 4P471756-1C 2017.10...
