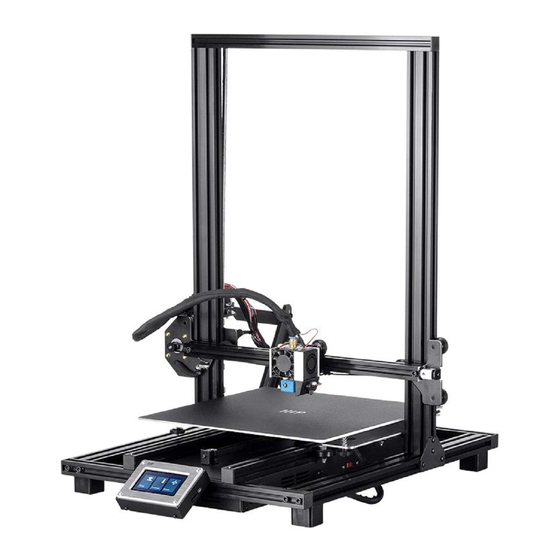

- Page 1 Imprimante 3D MP10 P/N 34437 Manuel d’utilisation...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES CONSIGNES DE SÉCURITÉ ET LIGNES DIRECTRICES ......................3 INTRODUCTION ........................................ 4 CARACTÉRISTIQUES ..................................... 4 SERVICE À LA CLIENTÈLE ..................................5 CONTENU DE L'EMBALLAGE ................................5 APERÇU DU PRODUIT ....................................6 INSTALLATION ........................................8 CONFIGURATION ......................................9 AJUSTEMENT AUTOMATIQUE ................................13 AJUSTEMENT LIVE OFFSET Z GLOBAL ............................ -
Page 3: Consignes De Sécurité Et Lignes Directrices
CONSIGNES DE SÉCURITÉ ET LIGNES DIRECTRICES ● Attention de ne pas endommager le papier PC sur le plateau d'impression. ● Éviter de toucher les éléments chauds, y compris les blocs chauffants, la buse d'extrusion, le filament extrudé, et le plateau d'impression chauffant. ●... -
Page 4: Introduction
INTRODUCTION Merci d'avoir acheté cette imprimante 3D de Monoprice! Cette imprimante dispose d'une seule extrudeuse capable d'imprimer en PLA, ABS, et d'autres matériaux. Vous pouvez imprimer à partir d'un PC Windows® ou d’un Mac® en utilisant une connexion USB, ou à... -
Page 5: Service À La Clientèle
SERVICE À LA CLIENTÈLE Le service à la clientèle de Monoprice s'engage à faire en sorte que votre expérience de commande, d'achat et de livraison soit sans égale. Si vous avez un problème avec votre commande, merci de nous donner l'occasion de corriger la situation. Vous pouvez contacter un représentant du service à... -
Page 6: Aperçu Du Produit
APERÇU DU PRODUIT 1. Extrudeuse 2. Écran tactile LCD 3. Ports micro USB et microSD™ 4. Interrupteur d'alimentation 5. Connecteur d'alimentation CA... - Page 7 6. Support de filament 7. Mécanisme de chargement...
-
Page 8: Installation
INSTALLATION 1. Utiliser la clé hexagonale de 4 mm et les 8 vis M4x6 incluses (4 de chaque côté) pour fixer la partie verticale de la structure à la partie horizontale de la structure. -
Page 9: Configuration
2. Utiliser la clé hexagonale de 2,5 mm et les 4 vis M5x20 pour fixer la structure verticale à la structure horizontale à partir du bas. 3. Utiliser la clé hexagonale de 2,5 mm incluse pour desserrer la vis identifiée par le cercle rouge. - Page 10 4. Appuyer sur le bouton Préchauffer du Menu principal. 5. Toucher le bouton Buse, puis régler la température de la buse sur la valeur cible, qui dépend du type de filament utilisé. 6. Appuyer sur le bouton Lit, puis régler la température sur la température cible pour le type de filament.
- Page 11 10. Tout en appuyant sur le levier du Mécanisme de chargement, insérer le filament et le pousser dans l'ouverture. Continuer à pousser jusqu'à sentir de la résistance quand il atteint l'extrudeuse. Relâcher le levier du Mécanisme de chargement. 11. Toucher le bouton dans la colonne E du Menu déplacer pour introduire le filament dans l'extrudeuse.
- Page 12 15. Après l'impression de la première couche, toucher le bouton Pause ou Annuler pour interrompre l'impression. 16. Comparer la première couche avec les images du tableau ci-dessous pour déterminer si le plateau d'impression doit être ajusté ou non. S'il doit être ajusté, AJUSTEMENT appuyer sur le bouton Annuler, puis effectuer les étapes de la section AUTOMATIQUE...
-
Page 13: Ajustement Automatique
AJUSTEMENT AUTOMATIQUE Si l'écart entre la buse et le plateau d'impression n'est pas correct, utiliser la fonction Ajustement automatique pour ajuster l'écart. Il est nécessaire de procéder à un ajustement automatique avant d'utiliser l'imprimante pour la première fois ou après l'avoir déplacée. Noter que la fonction Ajustement automatique déterminera les offsets locaux pour chaque emplacement sur une grille 5 po x 5 po. -
Page 14: Ajustement Live Offset Z Global
4. Une fois que l'écart est au niveau souhaité, appuyer sur le bouton pour sauvegarder les données et quitter le menu. AJUSTEMENT LIVE OFFSET Z GLOBAL En cours d'impression, il est possible d'ajuster l'offset Z global. Pour ce faire, appuyer sur le bouton Mise au point sur l'écran d'impression, puis appuyer sur le bouton CLOSE pour réduire l'écart entre la buse et le lit d'impression, ou sur le bouton FAR pour l'augmenter. -
Page 15: Installation Et Configuration Du Logiciel
8. Appuyer sur le bouton Se connecter au Wi-Fi de l'appareil mobile. La connexion sera réalisée dans les 10 à 60 secondes, le message MP10 est maintenant connectée au Wi-Fi s'affichera sur l'écran de votre appareil, et l'adresse IP sera affichée en haut de l'écran LCD de l'imprimante. - Page 16 2. Cliquer sur le bouton Suivant sur l'écran Accueil, puis cliquer sur le bouton J'accepte de l'écran Contrat de licence. 3. Utiliser le navigateur pour sélectionner un répertoire d'installation ou accepter le répertoire par défaut (recommandé). Cliquer sur le bouton Suivant pour continuer.
- Page 17 4. S'assurer que toutes les cases sont cochées, puis cliquer sur Installer pour continuer. 5. Cliquer sur Terminer pour achever l'installation et lancer le programme Cura. 6. Cliquer sur Imprimante > Imprimante > Ajouter une imprimante...
- Page 18 7. Cliquer sur l'option Autre, puis choisir Monoprice MP10. Cliquer sur le bouton Ajouter une imprimante pour continuer. 8. L'écran Paramètres de la machine s'affichera. Cliquez sur le bouton Fermer pour terminer l'installation de Cura.
-
Page 19: Repetier-Host
Repetier-Host Vous pouvez également installer Repetier-Host à partir du fichier présent sur la carte microSD™ incluse. Les captures d'écran ci-dessous montrent les bons paramètres Repetier- Host à utiliser pour cette imprimante. -
Page 21: Assistance Technique
L'assistance technique est disponible via le bouton de chat en ligne sur notre site web www.monoprice.com ou par e-mail en envoyant un message à tech@monoprice.com. Veuillez consulter le site Web pour les horaires d'assistance et les liens. -
Page 22: Déclaration De Conformité Eu
Déclaration de conformité EU Monoprice, Inc. déclare que le produit décrit dans ce guide ou manuel d'utilisation est conforme aux directives applicables ci-dessous. Le texte intégral de la déclaration de conformité UE est disponible à l'adresse Internet suivante: https://www.monoprice.com/product?c_id=107&cp_id=10724&cs_id=1072403&p_id=34437&seq=1... -
Page 23: Informations Sur Les Deee
électroniques (DEEE). Ce document contient des informations importantes pour les utilisateurs en ce qui concerne l'élimination et le recyclage appropriés des produits Monoprice. Les consommateurs sont tenus de se conformer au présent avis pour tous les produits portant le symbole suivant: Pour les consommateurs dans l'Union européenne: cette directive européenne exige que le produit... -
Page 24: Avis De Sécurité
Avis de sécurité AVERTISSEMENT: Ne pas utiliser ce produit près de l'eau, par exemple dans un sous-sol humide ou près d'une piscine ou dans une zone où un contact accidentel avec l'eau ou un liquide pourrait se produire. AVERTISSEMENT: Éviter d'utiliser ce produit pendant un orage électrique. Il peut y avoir un risque de choc électrique causé...
