90°0'
18
CAW 6-8-10

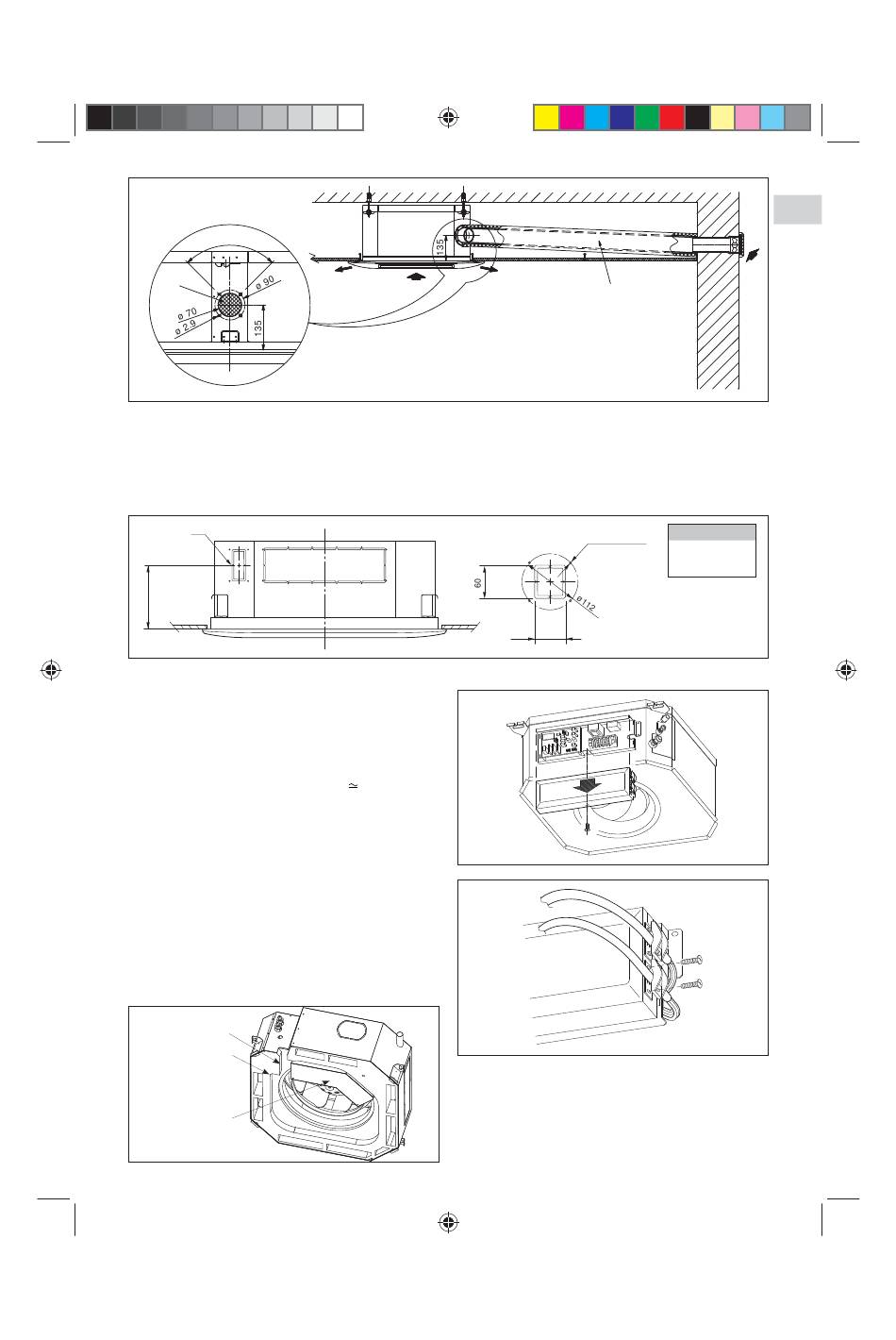

• L'unité peut être connectée à un conduit d'arrivée d'air extérieur.
- Ouvrir le trou prédécoupé (A), fixer une manchette de raccordement (non fournie) sur l'unité et raccorder à
un conduit isolé thermiquement.
- Installer à l'extérieur une grille avec filtre pour empêcher l'aspiration de poussière et de saletés qui
pourraient encrasser l'échangeur de l'appareil.
A
X
4.4 - RACCORDEMENT ELECTRIQUE
4.4.1 - Généralités
• Les canalisations de raccordement électriques
doivent être fixes.
• Appareil de classe 1.
• L'installation électrique doit être réalisée en
conformité avec les normes et réglementations en
vigueur (notamment NF C 15-100
4.4.2 - Détails du raccordement
• Enlever le capot du coffret électrique.
• Des serre-câbles sont prévus pour maintenir les
câbles à leur entrée dans le coffret.
• Raccorder les câbles sur les borniers prévus.
• S'assurer que les fils sont correctement raccordés
sur les bornes. Une mauvaise connexion peut
provoquer des problèmes de fonctionnement ainsi
qu'une surchauffe pouvant causer des incendies.
• En remettant en place le capot du coffret, veiller à
ne pas coincer les câbles.
CAW 6-8-10
Passage des
câbles électriques
Entrée des câbles
électriques dans
le coffret
Capot du coffret
électrique
3742551171-I-TEC-CAW-F.indd 9
3742551171-I-TEC-CAW-F.indd 9
55
CAW 3-4-5
CEI 364).
17
X
Modèle
4 trous ø 3,1
220
CAW 6
CAW 8-10
250
27/01/2015 12:07:55
27/01/2015 12:07:55
F
9
