6 Installation

6 Installation
6.1 Généralités
6.2 Préparation

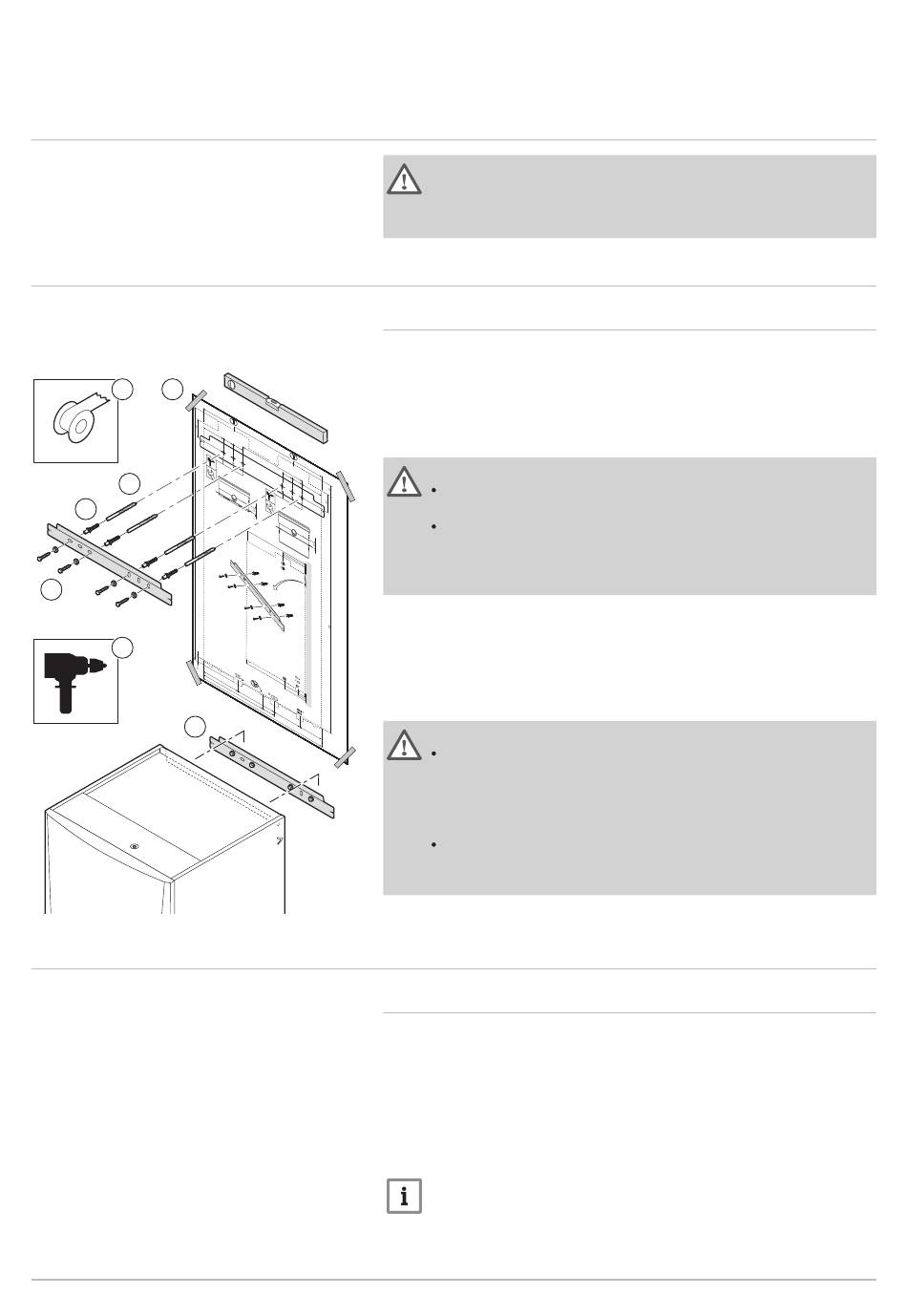

Fig.13 Montage de la chaudière
1 1
2
3
4
2
5
6.3

Raccordements hydrauliques

28
(1 5
2 )
1 0
0 Ø
1 5
0
5 0 3 0
5
5 0
Ø
10
(2 x)
3 0
0
Ø 1 4
1 5 3
0
5 0
5 0
Ø
10 1 0
0
(2 x)
59
0
23
3. 1
22
3
D E
TA
IL
S C
A LE
: 1:
2
1 7
5 59 7
3 0
0
21
8. 1
83
.6
1 8
5
6 0 6 0
0
1 3
0
1 1
0
7610
364-
01
761
036 4
AD-0000107-01
Avertissement
L'installation de la chaudière doit être effectuée par un profession­
nel qualifié conformément aux réglementations locales et nationa­
les en vigueur.
6.2.1 Positionnement de la chaudière
Le support de fixation au dos de la jaquette permet de suspendre directe­
ment la chaudière.
La chaudière est livrée avec un gabarit de montage.
1. Fixer le gabarit de montage de la chaudière au mur à l'aide d'un ru­
ban adhésif.
Avertissement
Utiliser un niveau pour vérifier que le gabarit de montage est
parfaitement horizontal.
Protéger la chaudière de la poussière des travaux et couvrir les
points de raccordement des buses de fumées et d'arrivée d'air.
Les découvrir uniquement pour procéder aux raccordements
correspondants.
2. Percer 4 trous de 10 mm de diamètre.
3. Insérer les chevilles de 10 mm de diamètre.
4. Fixer le rail de montage au mur avec les boulons fournis de 10 mm
de diamètre.
5. Suspendre la chaudière au rail de montage en se guidant grâce aux
flèches situées sur le côté de la chaudière.
Avertissement
Le poids de la chaudière est supérieur au poids maximal que
peut soulever une personne. Respecter les réglementations en
vigueur. Il est recommandé d'utiliser un mécanisme de levage.
Prendre toutes les précautions nécessaires pour hisser la chau­
dière sur le rail de montage mural.
Les chevilles fournies ne sont adaptées que pour le béton. Sé­
lectionner les chevilles correctes pour l'installation sur d'autres
matériaux.
6.3.1 Rinçage de l'installation
L'installation doit être réalisée suivant la réglementation en vigueur, les rè­
gles de l'art et les recommandations contenues dans la présente notice.
Avant de raccorder une nouvelle chaudière à une installation existante ou
nouvelle, l'ensemble de l'installation doit être soigneusement nettoyée et
rincée. Cette opération est fondamentale. Elle permet d'éliminer les rési­
dus liés à l'installation (résidus de soudure, produits de fixation) et les sa­
letés accumulées (vase, boue, etc.)
Important
Rincer le circuit de chauffage avec un volume d'eau équivalent à
au moins trois fois le volume de l'installation de chauffage. Rincer
les tuyaux ECS avec au moins 20 fois leur volume d'eau.
