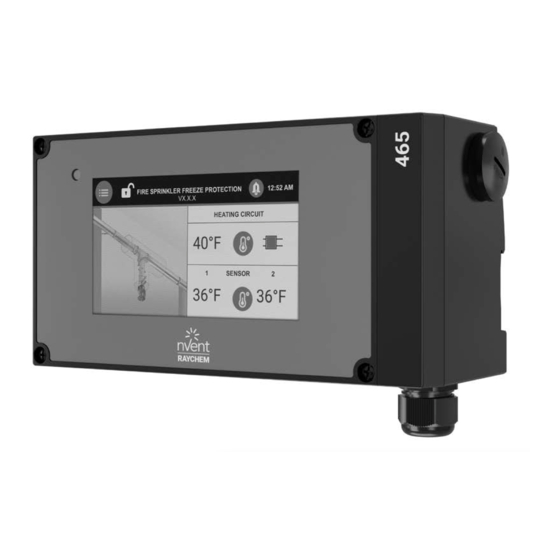

- Page 1 Régulateur 465 de traçage thermique pour les systèmes de gicleurs MANUEL D'INSTALLATION, D'UTILISATION ET D'ENTRETIEN...
-
Page 2: Table Des Matières
2.6 Bornes de relais de supervision ............. 12 2.7 Initialisation du régulateur ..............13 2.7.1 Test initial du câble cauffant ........13 Fonctionnement du régulateur 465 ..........14 3.1 Démarrage rapide .................. 14 3.2 Menu réglages ..................16 3.3 Menu système ..................17 3.3.1 Info ................ - Page 3 3.4.12 Courant élevé de défaut à la terre ......22 3.4.13 Niveau de déclenchement de défaut à la terre (Déclenchement DT élevé) ........22 3.5 Menu réglages général ................23 3.5.1 Langue ..............23 3.5.2 Pays ................23 3.5.3 Date ................23 3.5.4 Heure ................
-
Page 4: Vue D'ensemble
Thermal Management ou en ligne à l'adresse nVent.com. Ce document porte sur le régulateur 465 et les options disponibles. Ce régulateur de traçage thermique pour systèmes de gicleurs est conçu pour les produits de traçage thermique suivants faisant partie d’un système complet de protection contre le gel pour... -
Page 5: Description De La Vue D'ensemble Du Produit
Le régulateur 465 surveille, contrôle et communique les événements de supervision et les données pour un circuit de câble chauffant. Le régulateur 465 vise à contrôler et à surveiller les circuits de traçage thermique pour les systèmes de gicleurs. Chaque module comprend un régulateur à point unique avec écran tactile couleur de 5 pouces pour une configuration et une programmation intuitives prêtes... - Page 6 Une coupure de température élevée est prévue pour les deux entrées de capteur de température. Condition de courant faible Le régulateur 465 offre une condition de courant faible pour identifier les situations où le câble de chauffage ne tire pas suffisamment de courant. Sortie de relais électromécanique Le régulateur 465 est équipé...
-
Page 7: Classement Des Produits
Recours exclusifs Les recours prévus dans le présent document sont les seuls recours de l'acheteur. nVent Thermal Management ne peut être tenu responsable de dommages directs, indirects, spéciaux, accessoires ou consécutifs, qu'ils soient fondés sur un contrat, un délit ou toute autre théorie juridique. - Page 8 Régulation Type relais Unipolaire unidirectionnel Tension, maximum Tension nominale 277 V, 50/60 Hz Courant de commutation, 24 A à 105 °F (40 °C) maximum Algorithmes de commande EMR : On/Off (marche/arrêt) ambiant, régulation proportionnelle selon la température ambiante (PASC), détection de ligne Plage de régulation 0 °C à...
- Page 9 Boîtier Montage sur rail DIN 35 mm (intérieur uniquement) *Note : Le régulateur 465 ne peut pas surveiller le courant de charge et le courant de défaut à la terre dans chaque segment de câble lorsqu'un régulateur externe est utilisé. Ces conditions de supervision sont désactivées lorsque le régulateur externe est utilisé.
-
Page 10: Installation Et Câblage
Outils requis : 2.3 EMPLACEMENT DE L'INSTALLATION La version autonome du régulateur 465 est approuvée pour la classe de protection de TYPE 12 pour une utilisation à l’intérieur. Installez le régulateur à l’intérieur, dans un endroit propre, sec et accessible. Assurez-vous d’installer le régulateur à moins de 328 pi (100 m) de l’endroit où... -
Page 11: Procédures De Montage
à l'article 250 du National Electrical Code (NEC) ou à la partie 1 du Code canadien de l'électricité (CEC). Les concentrateurs doivent être connectés au conduit avant d'être connectés au boîtier. Figure 2.1 – Procédures de montage du régulateur 465 nVent.com/RAYCHEM | 10... -
Page 12: Câblage
(NEC) ou à la partie 1 du Code canadien de l'électricité (CEC). 2.5.1 Connexions d'alimentation et de charge Le régulateur 465 peut être alimenté directement par une alimentation de 120 V à 277 V. Toutes les bornes d'alimentation sont étiquetées pour faciliter leur identification. -
Page 13: Capteur De Température Et Câbles D'extension
Figure 2.4 – Câblage du capteur de température 2.6 BORNES DE RELAIS DE SUPERVISION Le régulateur 465 comprend des bornes pour un relais de supervision, comme illustré à la Figure 2.5. Il peut prendre en charge à la fois une source d'alimentation CA et CC (reportez-vous aux spécifications de tension et de courant maximum pour le relais ci-... -
Page 14: Initialisation Du Régulateur
Bornes de relais de supervision Figure 2.5 – Câblage du relais de supervision Une fois toutes les connexions effectuées, connectez le câble réseau de l'écran tactile au port du régulateur, comme illustré ci-dessous : Figure 2.6 – Brancher le câble de l'écran tactile au régulateur. Fermez le couvercle à... -
Page 15: Fonctionnement Du Régulateur 465
Une connexion de l'unité à un contacteur externe doit être confirmée par l'utilisateur. AVERTISSEMENT : Le régulateur 465 ne peut pas surveiller le courant de charge et le courant de défaut à la terre dans chaque segment de câble lorsqu'un régulateur externe est utilisé. - Page 16 Basse Cela permet à l'utilisateur de régler le niveau de température basse température pour les capteurs de température 1 et 2. Plage : -40 ºF (-40 ºC) à 120 ºF (49 ºC) Par défaut : 2 °C (35°F) Température Cela permet à l'utilisateur de régler le niveau de élevée température élevée pour les capteurs de température 1 et 2.
-
Page 17: Menu Réglages
Le voyant vert clignote comme suit : • Fonctionnement normal, chauffage activé : 1,5 s marche/0,5 s arrêt • Fonctionnement normal, chauffage désactivé : 1 s marche/1 s arrêt • Conditions de supervision : 0,2 s marche/1,8 s arrêt Appuyez sur le bouton Paramètres de l'écran Menu principal pour accéder au menu Paramètres. -
Page 18: Menu Système
3.3 MENU SYSTÈME Figure 3.3 – Menu système 3.3.1 Info Objectif Fournit des renseignements généraux sur l'appareil, nom, date de mise en service, version du micrologiciel, renseignements de contact de nVent Thermal Management par pays. 3.3.2 Programme de test Objectif Le programme de test dure 30 minutes au cours desquelles tous les paramètres de vérification du câble chauffant et des raccordements au site seront ignorés. -
Page 19: Service
3.3.3 Service Il s'agit d'une zone protégée par mot de passe permettant à Objectif l'utilisateur de réparer l'appareil. Le mot de passe par défaut est 2017. Le sous-menu comprend : Fichier journal : Fournit des informations sur les avertissements, le dernier événement, le mode de contrôle, le câble chauffant, le point de consigne, les températures ambiantes mesurées et l'horodatage. -
Page 20: Menu Ruban Chauffant Et Tuyau
3.4 MENU RUBAN CHAUFFANT ET TUYAU Figure 3.4 – Ruban chauffant et tuyau Dans ce menu, chaque ligne de paramètre indique la valeur réelle attribuée pour chaque paramètre. nVent.com/RAYCHEM | 19... -
Page 21: Paramètre Du Capteur
à la Figure 3.5 ci-dessous : Figure 3.5 – Paramètre du capteur Le régulateur 465 permet l’utilisation de deux capteurs de température. Affectez chaque capteur à un capteur de ligne ou à un capteur de température ambiante. Si les deux capteurs sont attribués en tant que capteurs de ligne ou de température ambiante, le... -
Page 22: Point De Consigne
Mode Ligne : Le capteur de ligne mesure la température ambiante. Si la température de ligne est supérieure à la température de consigne plus la zone morte, la sortie du relais est désactivée. Si la température de ligne est inférieure à la température de consigne, la sortie est activée. -
Page 23: Basse Température
3.4.8 Basse température Objectif Cela permet à l'utilisateur de sélectionner le point de supervision de basse température pour les deux capteurs. Réglage/Plage -40 ºF à 120 ºF (-40 ºC à 49 ºC) Réglage d’usine par défaut : 35 ºF (2 ºC) 3.4.9 Température élevée Objectif Cela permet à... -
Page 24: Menu Réglages Général
3.5 MENU RÉGLAGES GÉNÉRAL Figure 3.6 – Menu réglages général 3.5.1 Langue Sélectionnez Anglais ou Français 3.5.2 Pays Sélectionnez États-Unis ou Canada 3.5.3 Date Utilisez les touches fléchées haut/bas pour sélectionner l'année, le mois et le jour 3.5.4 Heure Utilisez les touches fléchées haut/bas pour régler les heures et les minutes 3.5.5. -
Page 25: Événements De Supervision
3.6 ÉVÉNEMENTS DE SUPERVISION 3.6.1 Filtre de temporisation Type de supervision Valeur par défaut Plage Basse température 10 secondes 1 à 200 secondes Température élevée 10 secondes 1 à 200 secondes Faible courant 3 secondes Supervision de défaut à la terre élevé Immédiat Déclenchement de défaut à... -
Page 26: Dépannage
DÉPANNAGE Le régulateur 465 peut être utilisé comme outil de dépannage efficace pour localiser les zones problématiques des circuits de câbles chauffants. Voici quelques-uns des problèmes les plus courants, leurs symptômes et les paramètres à vérifier pour déterminer la partie défectueuse réelle du circuit du câble chauffant. - Page 27 Symptôme/Condition Cause probable Mesures correctives de supervision Basse température Réglage de la Réduire le réglage. température trop près pour maintenir la température. Le câble chauffant Se reporter au guide de conception de n'est pas correctement câble chauffant approprié pour la dimensionné...
-
Page 28: Annexe A : Régulation Proportionnelle Selon La Température Ambiante
Le régulateur 465 possède un algorithme de contrôle qui utilise la température ambiante mesurée, la température de maintien souhaitée, l'hypothèse de température ambiante minimale utilisée pendant la conception et la taille du plus petit diamètre de tuyau pour calculer la durée pendant laquelle le câble chauffant doit être activé... - Page 29 Amérique du Nord Tél +1.800.545.6258 Fax +1.800.527.5703 thermal.info@nvent.com nVent.com/RAYCHEM nVent.com/RAYCHEM | 28 ©2020 nvent. Toutes les marques de commerce et logos de nVent sont la propriété de nVent Services GmbH ou de ses filiales. Toutes les autres marques de commerce sont la propriété de leurs propriétaires respectifs.
