Zusatzanleitung:
D
VIDEO-TÜRSPRECHANLAGE FÜR 2-FAMILIENHAUS
Mode d'emploi supplémentaire:
F
INTERPHONE VIDÉO
Extra Gebruiksanwijzingen
NL
VIDEO-INTERCOMSYSTEEM
Additional manual:
GB
VIDEO DOOR INTERCOM FOR 2-FAMILY HOUSE
Istruzioni per funzionamento supplementare:
I
IMPIANTO DI VIDEOCITOFONO PER CASA BIFAMILIARE
1. Einleitung
Lesen Sie diese Bedienungsanleitung
vollständig und sorgfältig durch. Die Bedienungsanleitungen gehören zu
diesem Produkt und enthalten wichtige Hinweise zur Inbetriebnahme und
Handhabung. Beachten Sie immer alle Sicherheitshinweise. Sollten Sie
Fragen haben oder unsicher in Bezug auf die Handhabung der Geräte sein,
fragen Sie einen Fachmann oder informieren Sie sich im Internet unter
www.indexa.de. Bewahren Sie diese Anleitungen sorgfältig auf und geben
Sie sie ggf. an Dritte weiter.
2. Bestimmungsgemäße Verwendung

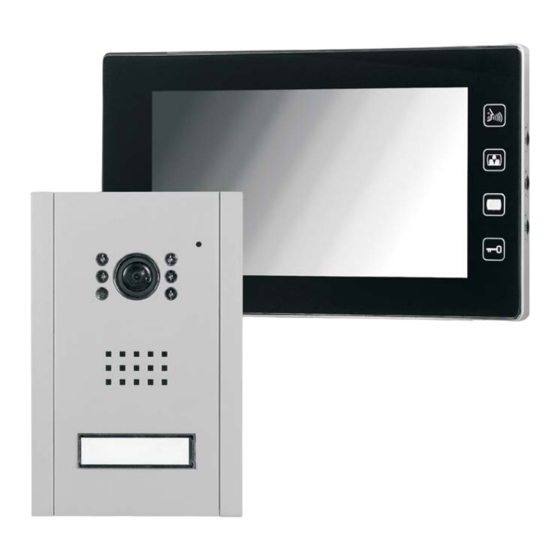

Diese Video-Türsprechanlage VT36/2 Set besteht aus einer Außenstation
VT36C/2 und zwei Innenstationen VT36M, die jeweils mit einem
vieradrigen Verbindungskabel mit der Außenstation verbunden werden. Die
jeweilige maximale Kabellänge beträgt 70 m.
Die Stromversorgung erfolgt durch die mitgelieferten Netzgeräte, die an die
Innenstationen angeschlossen werden.
.....
siehe Anleitung VT36 Set
3. Lieferumfang
2x Innenstation VT36M (inkl. Wandhalterung)
1x Außenstation VT36/2
1x Aufputzhalterung
1x Unterputzhalterung
2x Netzgerät mit ca. 1,8 m Kabel
8x Montageschrauben
8x Dübel
2x Maschinenschrauben
POUR MAISON BIFAMILIALE
VOOR 2-GEZINSWONING
D
sowie die Anleitung VT36 Set
4. Technische Daten /
siehe Anleitung VT36 Set (VT36C/2 = VT36C)
Außenstation VT36C/2 (siehe Abb. C)
27
Klingeltaste mit Namenschild
(Klingeltaste oben. Partei 1 / Klingeltaste unten: Partei 2)
29
Klemmen (linke 4 Klemmen: Partei 1 / rechte 4 Klemmen: Partei 2)
Anschlussdiagramm (siehe Abb. X Seite 2)
41
elektrischer Türöffner (optional)
Kapitel 6. bis 10.
siehe Anleitung VT36 Set
11. Anschluss
siehe Anleitung VT36 Set
!
Schließen Sie alle Geräte entsprechend der Abbildung X Seite 2 an.
Hinweis:
Verbindung der Klingeltasten zu den Klemmen der Außenstation:
Partei1: Klingeltaste oben - Klemmen links
Partei 2: Klingeltaste unten - Klemmen rechts
Kapitel 12. bis 19
siehe Anleitung VT36 Set (VT36C/2 = VT36C)
VT36/2 Set
5. Ausstattung
