Machine à dénuder et à sertir les câbles RC-I Rittal
1
2
3
4
5
6
7

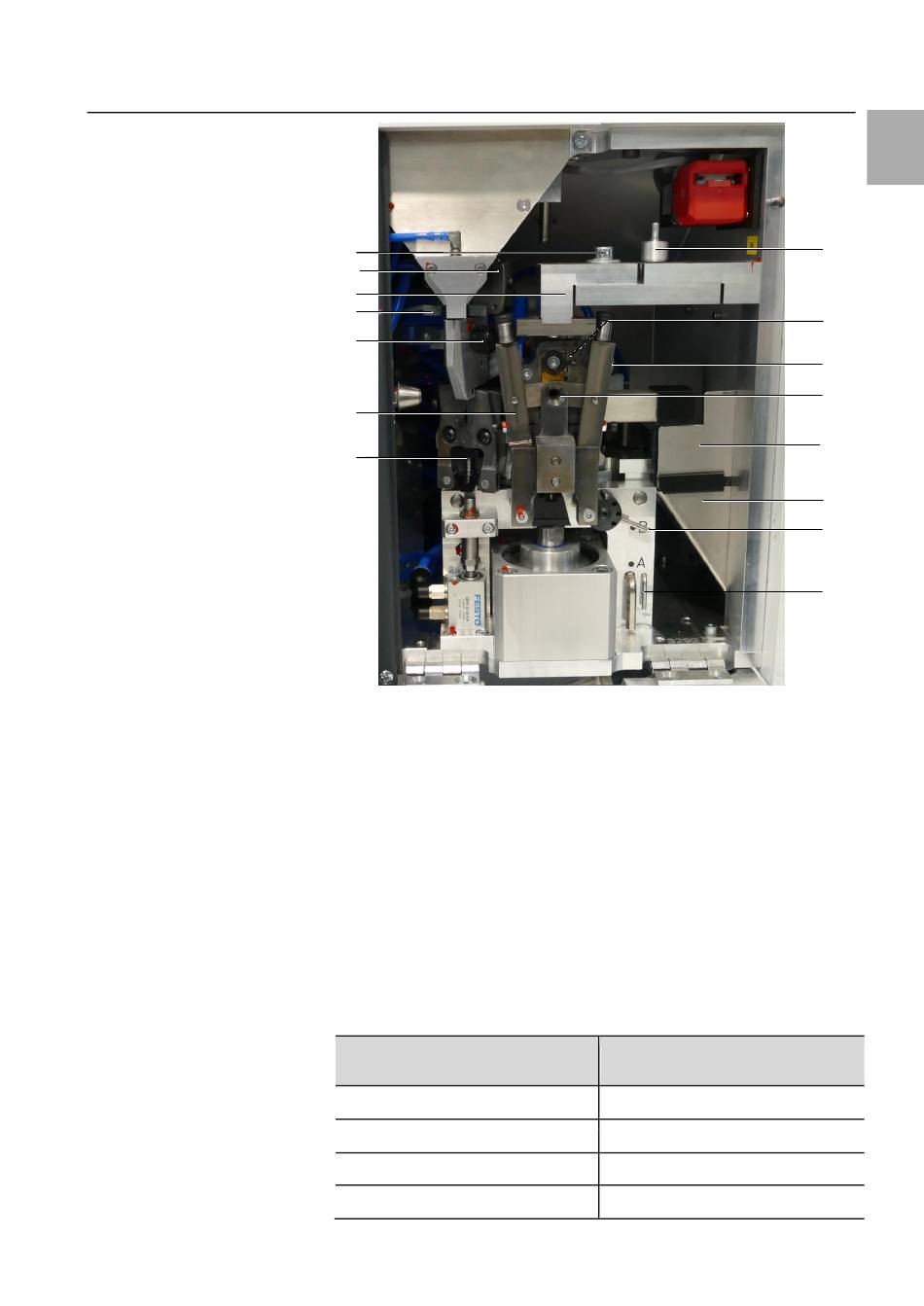

Fig. 3 : vue intérieure
Légende
1 Réglage de la cale d'ouverture
2 Barrière immatérielle LS11
3 Cale d'ouverture
4 Barrière immatérielle LS10
5 Réglage de la butée pour embouts
6 Unité de sertissage
7 Unité de maintien de l'embout
8 Broche de fixation
9 Unité de dénudage
10 Réglage du dispositif de déclenchement
11 Unité de fixation du fil toronné
12 Tôle de protection
13 Tôle d'éjection
14 Réglage de l'unité de fixation du fil toronné
15 Clés à six pans creux 2,5 mm et 5 mm
3.1 Caractéristiques techniques
Moteur
Tension d'alimentation
Puissance absorbée
Fusible (module filtre réseau)
3 Description de la machine
Machine à dénuder et à sertir les câbles
RC-I
électropneumatique
1~, 100 – 240 V AC; 50/60 Hz
16 VA
2 x T2AH250V
