Remplacement Des Couteaux De Séparation Des Embouts - Rittal RC-I Notice D'utilisation

Machine à dénuder et à sertir les câbles RC-I Rittal

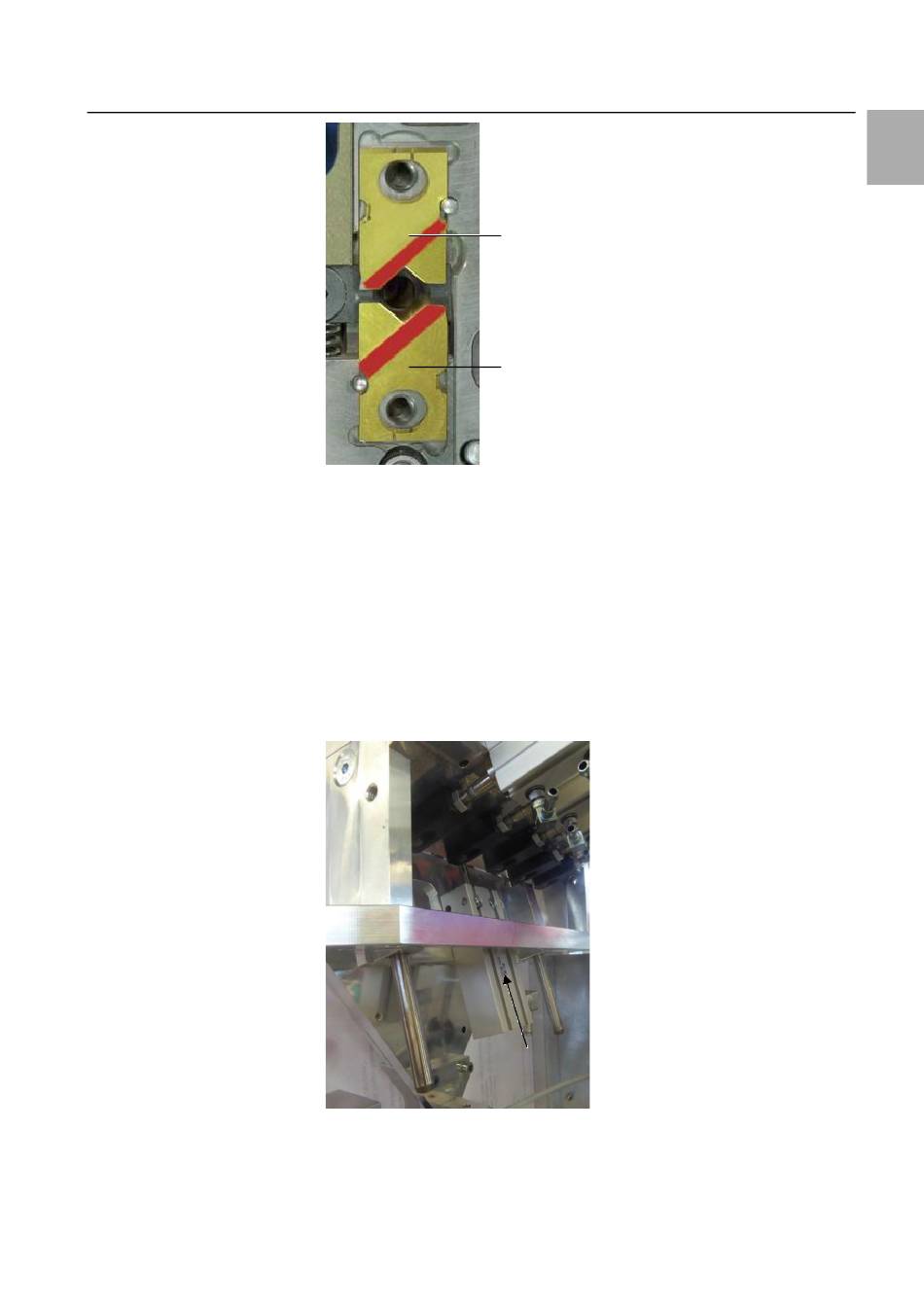

Fig. 31 : installer les couteaux
◼ Assembler chaque paire de couteaux de telle manière que les arêtes biseautées
(marquées en rouge dans fig. 31) soient orientées vers l'extérieur.
◼
Insérer les deux paires de couteaux dans le support.
◼ Fixer à nouveau le couvercle.
◼ Fixer les deux excentriques de telle manière qu'ils se trouvent en position « 0 ».
◼ Effectuer un test de dénudage (cf. paragraphe 5.5 « Réglage de la longueur à dé-
nuder »).
8.4 Remplacement des couteaux de séparation des embouts
◼ Enlever la bobine d'embouts (cf. paragraphe 5.3 « Installation des embouts »).
◼ Desserrer les vis et enlever la partie avant du couvercle (fig. 21, pos. 8).
◼ Pousser le vérin du couteau de séparation des embouts vers le haut.
Fig. 32 : vérin du couteau de séparation des embouts
◼ Remplacer les couteaux.
◼ Veillez à l'alignement des couteaux avec l'arête inférieure (fig. 33)
