B. Pièces principales
La figure 3.2 montre les pièces principales de l'appareil et
les sections du manuel dans lesquelles elles sont abordées.
FAÇADES DE
BARRIÈRES DÉCORATIVES
(NON MONTRÉES)
SECTION 4.B.
ENSEMBLE DU
VENTILATEUR
SECTION 3.I & 3.K
ESPACE DE
DÉGAGEMENT
SECTION 3.A.

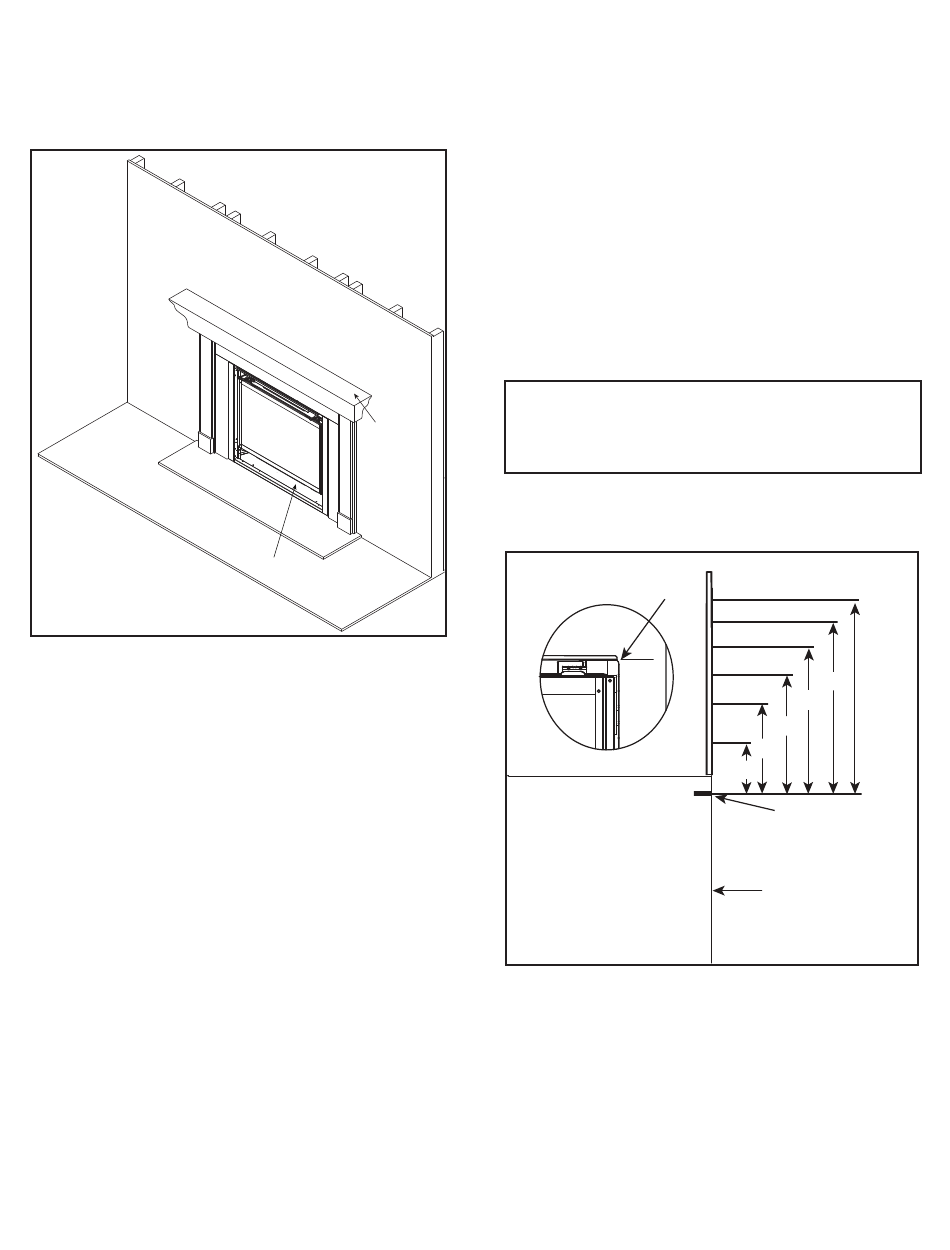

Figure 3.2 Pièces principales
C. Spécifications du combustible
AVERTISSEMENT! Risque d'incendie ou d'explosion!
L'appareil doit être réglé selon le type de gaz compatible!
• Cet appareil est conçu pour fonctionner au gaz naturel
ou au propane. Assurez-vous que l'appareil est compatible
avec le type de gaz sélectionné pour le site d'installation.
• Toutes les conversions doivent être effectuées par un technicien
qualifié utilisant des pièces spécifiées et autorisées par Hearth
& Home Technologies.
8
Heat & Glo • SL-5/5LP-IFT, SL-7/7LP-IFT, SL-9/9LP-IFT Manuel du propriétaire • 2632-981DFR • 1/21
ASSEMBLAGE DU
PANNEAU DE VERRE
(NON MONTRÉ)
SECTION 4.B.
MANTEAU
DE FOYER
ÂTRE
CAVITÉ DES COMMANDES
SECTION 3.J
D. Températures des murs et du manteau de foyer
Normes ANSI/CSA
L'Institut national de normalisation américain (ANSI) et l'Association
canadienne de normalisation (CSA) élaborent les normes
de sécurité et de performance auxquelles sont soumis tous les
foyers à gaz. Voici les températures admissibles autour et sur
un foyer à gaz selon les normes ANSI/CSA :
Manteau et surfaces inflammables autour d'une cheminée
L'élévation de température admissible au-dessus de la température
ambiante est de 47 °C (117 °F) pour toutes les surfaces inflammables
exposées autour du foyer, y compris le manteau de foyer, si celui-
ci a été installé conformément aux instructions d'installation.
Les surfaces et les manteaux de foyer incombustibles n'ont pas
de limite de température maximale; cependant, les instructions
d'installation doivent toujours être suivies pour toutes restrictions
concernant le placement de matériaux non combustibles sur
ou autour du foyer.
Exemple :
Le manteau situé au-dessus d'un foyer
dans une pièce à une température de 21 °C (70 °F)
peut atteindre, sans toutefois dépasser, 68 °C (187 °F)
(21 °C + 47 °C).
E. Directives de bonne foi pour la surface du
mur/téléviseur
OUVERTURE
D'ÉVACUATION
Figure 3.3 Températures de bonne foi à la surface du mur au-dessus de l'appareil
REMARQUE : Les températures de surface indiquées ci-dessus
sont prises avec une sonde de température, comme il est prescrit
par la norme de test utilisée dans la certification de l'appareil.
Un thermomètre à infrarouge mesurant les températures sur
les murs ou les manteaux peut rapporter des températures
plus élevées de 17 °C (30 °F) ou plus selon les réglages
du thermomètre et les caractéristiques du matériau à mesurer.
Utilisez des matériaux de finition appropriés pouvant supporter
ces conditions. Pour des directives de finition supplémentaires,
consultez la section 10 du manuel d'installation de l'appareil.
AU PLAFOND
52° C (127° F)
51° C (123° F)
56° C (132° F)
762 mm
(30 po)
610 mm
57° C (135° F)
(24 po)
457 mm
18 po
64° C (147° F)
305 mm
(12 po)
152 mm
(6 po)
MESURER À PARTIR DU
BORD SUPÉRIEUR DE L'OUVERTURE
FAÇADE DE L'APPAREIL
