: Le mode priorité doit être réglé en appuyant sur le bouton poussoir de la carte électronique de
*1
l'unité extérieure, (se reporter au paragraphe «12. Reglages», page 37).
: Arrêt d'urgence ou Arrêt par lots peuvent être sélectionnés par le bouton poussoir de la carte
*2
électronique de l'unité extérieure.
: L'arrêt d'urgence ne garantit pas le respect des réglementations de chaque pays. Il est nécessaire
*3
de faire une vérification concernant son utilisation. En particulier, par le fait que l'équipement ne
peut être arrêté dans le cas d'une rupture de câblage aux entrées externes, bus de communication,
d'une erreur de communication etc. Envisagé la mise en place de doubles mesures qui ajoutent
l'interruption directe de l'alimentation par sectionneur, etc.
: L'impulsion d'entrée du CN135 doit être de minimum 50 ms dans intervalle de 50 ms ou plus.
*4

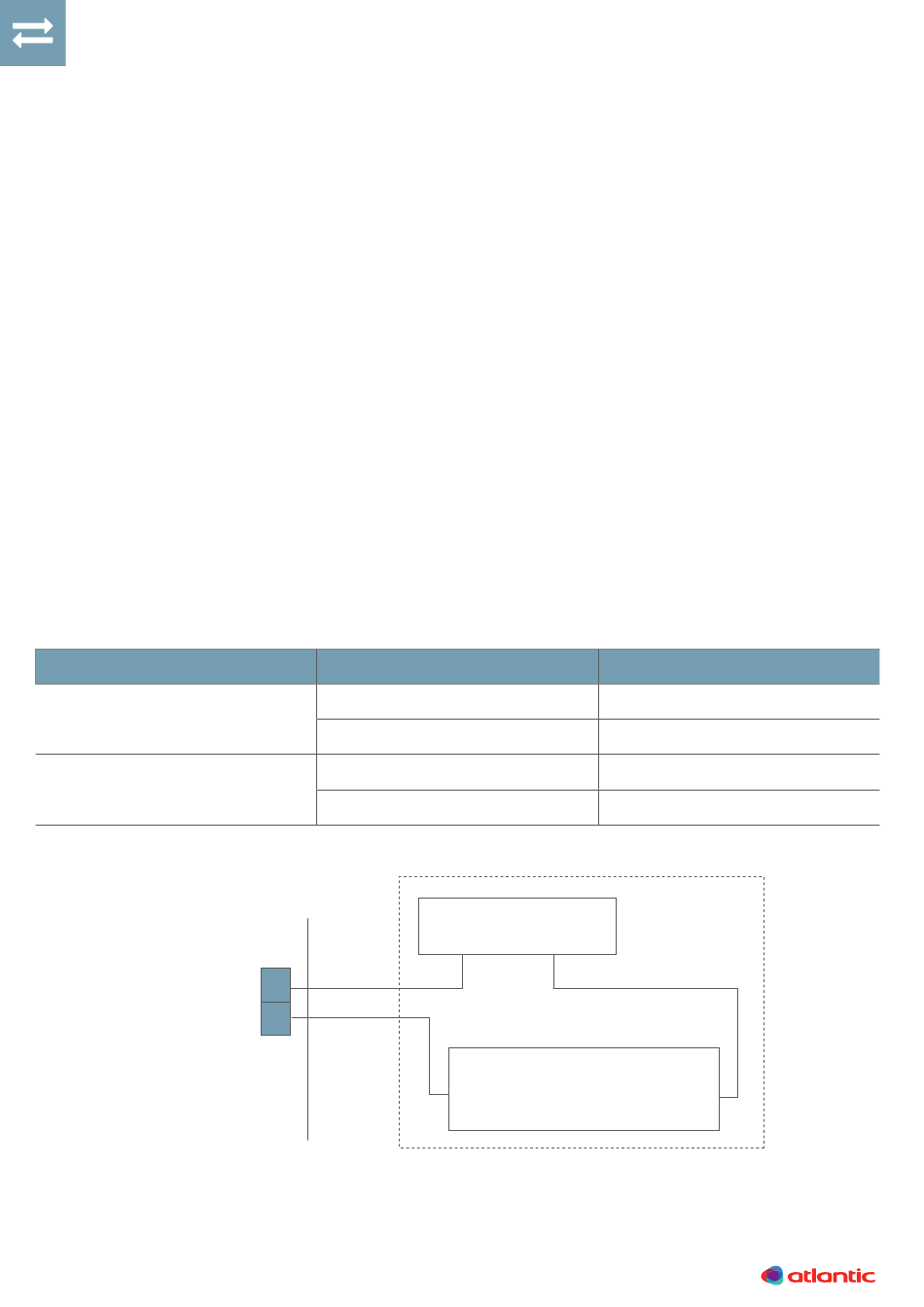

16.2. Sorties externes
16.2.1. Erreur et fonctionnement
•
Utiliser un câble torsadé (0,33 mm
•
Utiliser des câbles d'entrées et sorties externes avec des dimensions appropriées, en fonction du
nombre de câbles à installer.
•
La broche 1 est de polarité positive et la broche 2 est de polarité négative.
•
Fournir une alimentation à courant continu de 12 à 24 V. Sélectionner une puissance d'alimentation
avec un important surplus pour la charge connectée.
•
La tension sur les broches 1 et 2 ne doit pas excéder 24 VDC.
•
L'intensité admissible est de 30 mA ou moins. Fournir une résistance de charge afin que l'intensité
soit de 30 mA maximum.
Connecteur
Sortie 1 CN136 (Noir)
Sortie 2 CN137 (Bleu)
Carte électonique
de l'unité extérieure
CN136 (Noir)
ou
CN137 (Bleu)
62
(22AWG)) de longueur maximum de 150 m.
2
Tension de sortie
DC 12-24V
DC 12-24V
Alimentation DC
(Externe) 12 - 24V
+
1
2
0V
0V
+
-
Charge connectée (Indicateur
de fonctionnement ou
Indicateur d'erreur)
Etat
Normal
Erreur
Arrêt
Fonctionnement
Appareil raccordé
