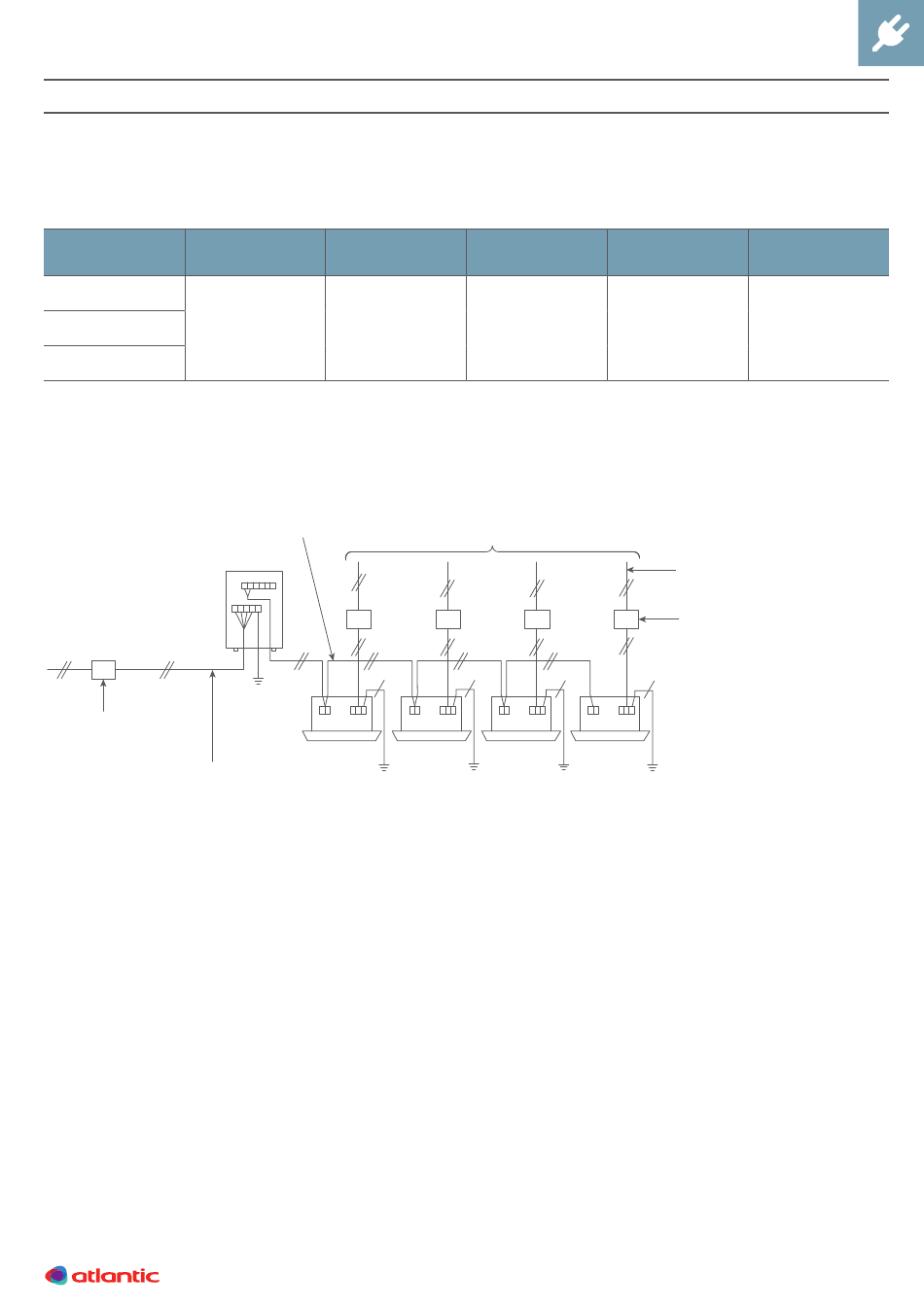

10. RACCORDEMENT ELECTRIQUE
10.1. Dimensionnement électrique
Les sections de câble sont données à titre indicatif. Il y a lieu pour l'installateur, qui est dans tous les
cas «l'homme de l'art», de vérifier qu'elles correspondent aux besoins et aux normes en vigueur.
Section câble
Modèle
d'alimentation
AJY 40
AJY 45
3G 6 mm
AJY 54
Ces valeurs sont des valeurs recommandées.
* Longueur dans le cas de pertes de l'ordre de 2%. Si la longueur est plus grande que celle préconisée,
utiliser un câble de section plus grosse. Utiliser des câbles de Type 60245 IEC66.
Bus de communication
230 V 1ø 50 Hz
Disjoncteur
Câble d'alimentation
unité extérieure
Calibre
disjoncteur
32 A
2
230 V 1ø 50 Hz
Disjoncteur
Alimentation
différentiel
30 mA
Sur réseau
≤ 0,1 s
Longueur de
câble limitée*
18 m
Câble d'alimentation
unité extérieure
Disjoncteur
21
