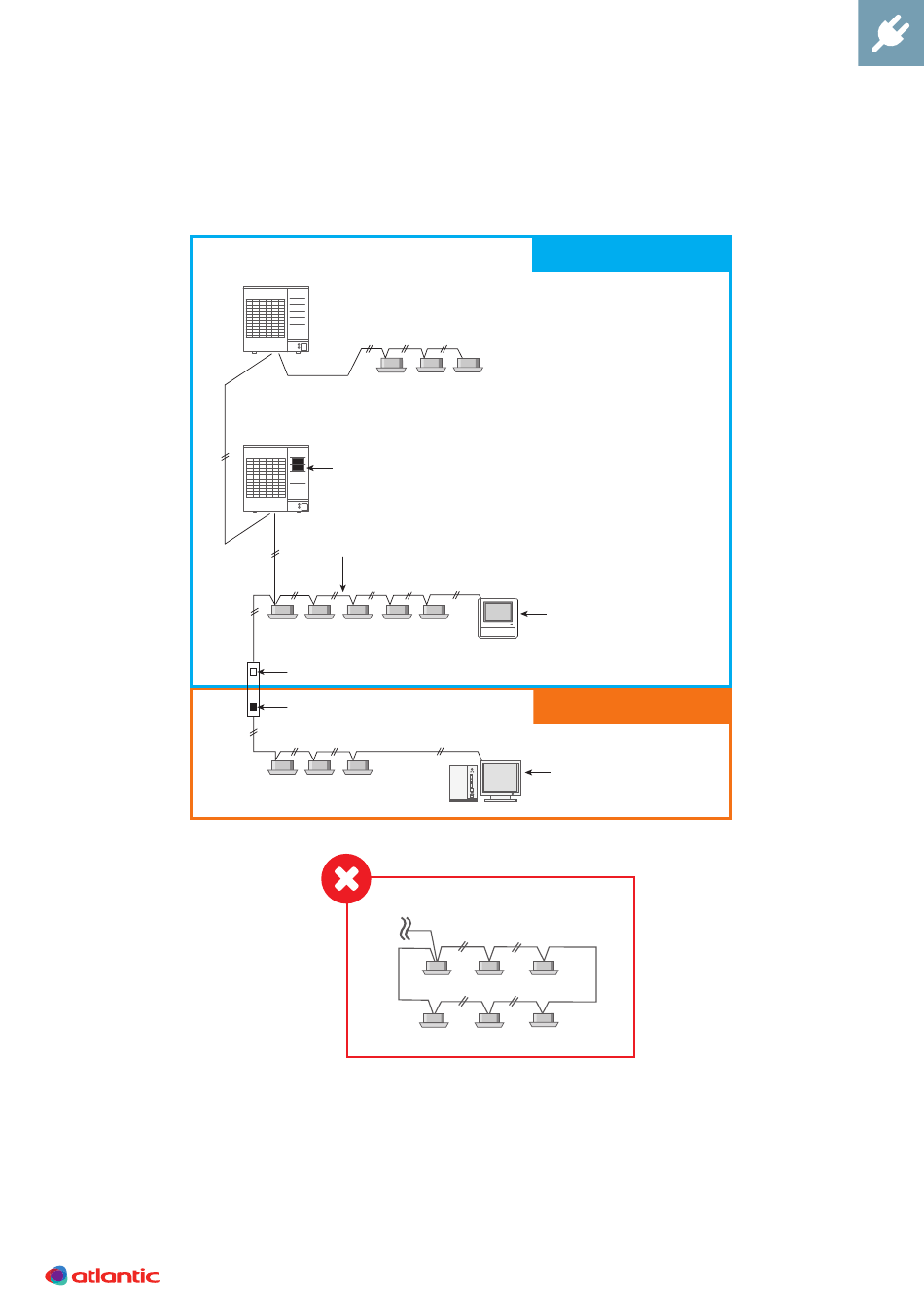

Principe de câblage
•
Longueur totale de la ligne de communication : Maximum 3600 m
EF + EG + GH + HJ + HK + KL < 3600 m
K
•
Longueur du bus de communication entre chaque groupe en réseau (segment réseau)
EF + EG + GH + HJ + HK ≤ 500 m
KL ≤ 400 m
Unité intérieure
Lorsque AB + BC + BD > 500 m, un amplificateur de
signal est nécessaire.
E
Résistance terminale
G
Bus de communication
H
Amplificateur de
signal
Résistance terminale
Câblage en boucle
Télécommande
écran tactile
Segment réseau 1
F
J
Télécommande
à écran tactile
Segment réseau 2
L
Logiciel de contrôle
27
