12.7. Mesure de la résistance du bus de communication
Mesure avec disjoncteur sur OFF
•
Le courant ne doit pas être rétablit si la résistance sur le bornier du bus de
communication est anormale. La carte électronique pourrait être endommagée.
1.
Bus de communication raccordant les unités intérieures, les unités extérieures et les amplificateurs
de signaux
Mesurer la résistance des borniers de l'amplificateur de signal, et aux borniers de l'unité extérieure

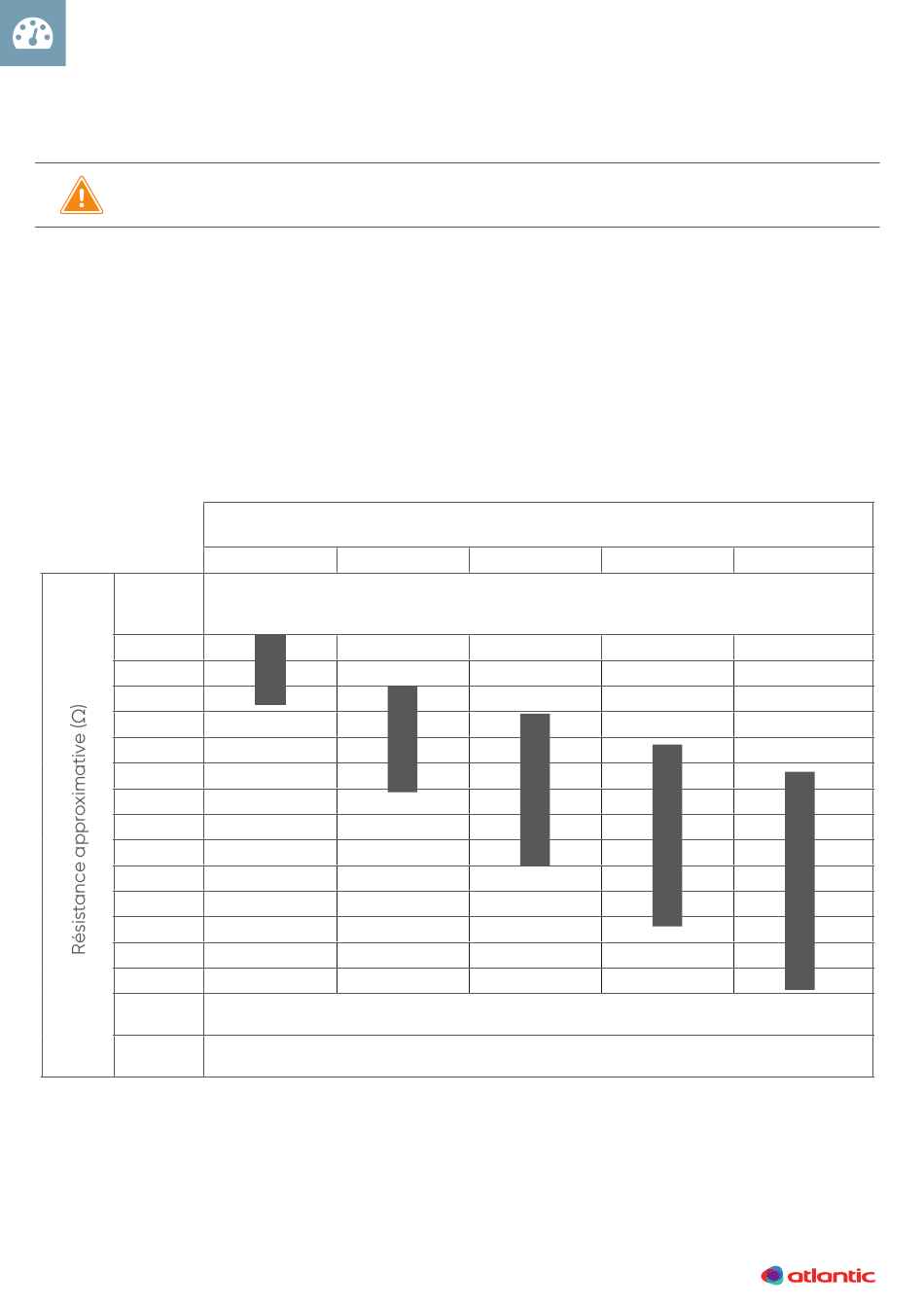

et de l'unité intérieure la plus éloignée. Une valeur décrite dans le tableau suivant s'affiche. Celle-
ci dépend de la distance entre la prise de valeur et l'unité extérieure ou de l'amplificateur où la
résistance terminale est réglée. Il s'agit d'une valeur estimée.
2.
Bus de communication raccordant les unités dans un circuit frigorifique
La résistance du bornier du bus de communication est de 45 - 60 Ω. Il s'agit d'une valeur estimée.
0 ~ 50
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
Mauvais contact ou longueur de câblage supérieure à 500 m
~
1K
Mauvais contact, circuit ouvert ou aucune résistance
~ ∞
50
Distance par rapport à la résistance terminale (en m)
0 ~ 100
~ 200
Court-circuit quelque part sur le bus de communication
~ 300
~ 400
~ 500
