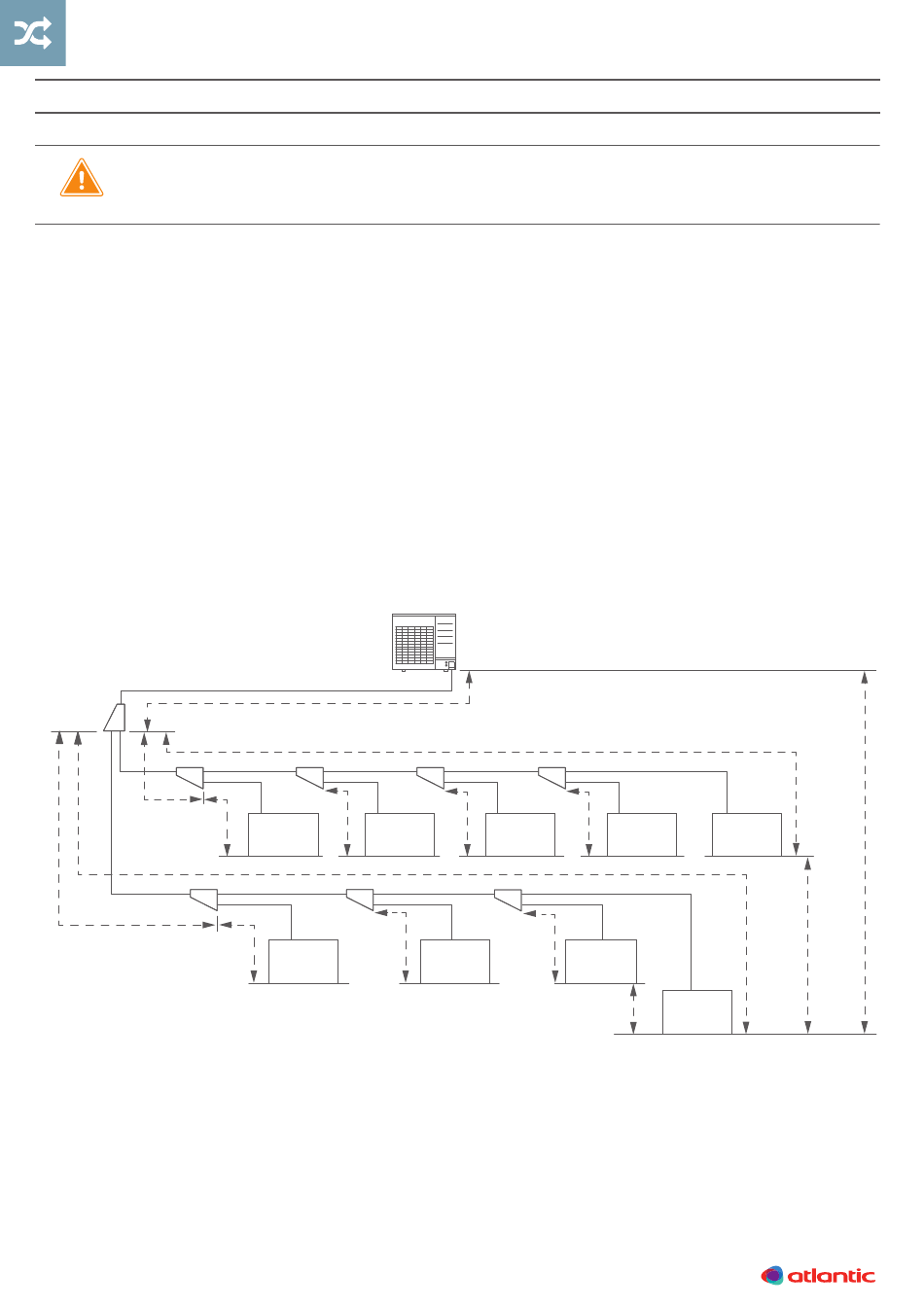

6. CONFIGURATION DU CIRCUIT FRIGORIFIQUE
•
La charge totale de fluide frigorigène ne doit pas être dépassée.
•
De l'unité extérieure à l'unité intérieure la plus éloignée : a+f ≤ 50 m, a+p ≤ = 50 m
•
Du premier séparateur à l'unité intérieure la plus éloignée : f ≤ 40 m, p ≤ 40 m
•
De l'unité intérieure la plus proche à l'unité extérieure : a+b+h ≥ 5 m, a+c+q ≥ 5 m
•
De l'unité extérieure au premier séparateur : a ≥ 3 m
•
Différence de hauteur entre l'unité extérieure et les unités intérieures (H1)
≤ 30 m : si l'unité extérieure est située au-dessus des unités intérieures.
≤ 30 m : si l'unité extérieure est située au-dessous des unités intérieures.
•
Différence de hauteur entre les unités intérieures (H2, H3)
H2 ≤ 15 m : si l'unité extérieure est située au-dessus des unités intérieures.
H3 ≤ 15 m : si l'unité extérieure est située au-dessous des unités intérieures.
•
Longueur totale des liaisons : a+f+h+j+l+n+p+q+s+u ≤ 80 m
•
La charge totale de fluide frigorigène ≤ 6,83 kg.
