Sommaire des Matières pour RADEMACHER Troll Comfort

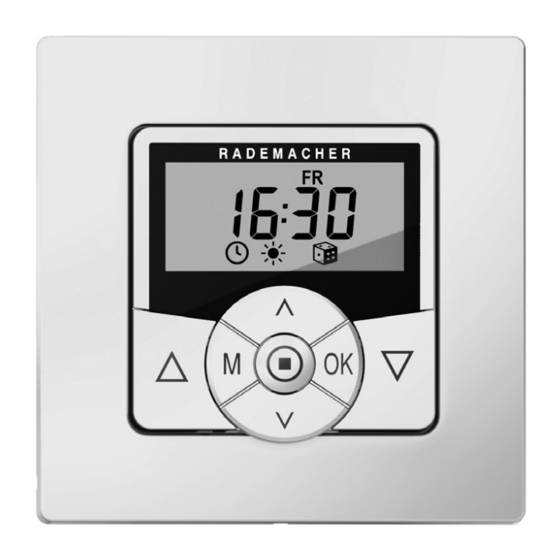

- Page 1 Troll Comfort / Troll Comfort 3D Mode d’emploi pour le raccordement électrique et la mise en service Référence Troll Comfort / Troll Comfort 3D 3650 00 12 / 3650 07 12 (ultra-blanc) 3650 05 22 / 3650 07 22 (aluminium)
-
Page 2: Table Des Matières
Raccordement d’un moteur tubulaire au Troll Comfort ..33 Raccordement d’une lampe au Troll Comfort * ......34 Raccordement d’un moteur tubulaire au Troll Comfort 3D ...35 Montage après le raccordement électrique ....36 10. Description sommaire de l'écran standard et du... - Page 3 Sommaire 11. Introduction à l’ouverture des menus et au paramétrage des fonctions ..........38 12. Première mise en service avec l'assistant d'installation .. 40 13. Commande manuelle ............43 14. Déplacement sur une position cible ......... 44 15. Aperçu des menus ..............45 16.
- Page 4 Sommaire 25. Menu 9 - Configuration système ........76 25.1 Menu 9.1 - Régler l'heure et la date ..........77 25.2 Menu 9.2 - Paramétrer le temps de marche du moteur ..78 25.3 Menu 9.3 - Paramétrer la position aération ........80 25.4 Menu 9.4 - Entrer le code postal (PLZ) ..........82 25.5 Menu 9.5 - Paramétrer le programme d’horaires .......83 25.6 Menu 9.6 - Paramétrer la détection de blocage ......85...
-
Page 5: Ce Mode D'emploi
◆ Faisant partie intégrante du produit, le présent mode d’emploi doit être conservé soigneusement dans un endroit bien accessible. ◆ En cas de transmission du Troll Comfort, Troll Comfort 3D à un tiers, nous vous prions de joindre le mode d'emploi. -
Page 6: Symboles De Danger
2. Symboles de danger Les symboles de danger suivants sont utilisés dans ce mode d’emploi : Danger de mort par électrocution Source de danger / Situation dangereuse 2.1 Niveaux de dangers et termes signalétiques DANGER ! Cette mise en garde indique une situation potentiellement dangereuse, qui entraîne des blessures graves ou mortelles si elle n’est pas évitée. -
Page 7: Représentations Et Symboles Utilisés
2.2 Représentations et symboles utilisés Informations utiles complémentaires Lisez les instructions du mode d'emploi correspondant Déroulements d’actions ◆ Énumérations ou a) Listes Les icônes de menu activées et les para- mètres de réglage sont représentés de manière clignotante. Vous trouverez les indications concernant l’ouverture des menus et les paramé- trages à... -
Page 8: Consignes De Sécurité
Toute utilisation incorrecte implique un risque accru de bles- sures. ◆ Apprenez à utiliser le Troll Comfort, Troll Comfort 3D en toute sécurité à toutes les personnes amenées à s'en servir. ◆ Les enfants n’ont pas le droit de jouer avec cet appareil. -
Page 9: Utilisation Conforme À La Destination
3.1 Utilisation conforme à la destination Utilisez uniquement le Troll Comfort et le Troll Comfort 3D de la manière suivante. Troll Troll Utilisation : Comfort Comfort 3D Raccordement et commande d’un moteur tubulaire pour : ✓ ✓ ◆ Volets roulants, stores bannes ◆... -
Page 10: Utilisation Non Conforme
L’utilisation du Troll Comfort pour la mise hors tension du récepteur connecté peut entraîner des dommages corporels et matériels. ◆ N’utilisez jamais le Troll Comfort pour la mise hors tension du récep- teur connecté. L'utilisation du Troll Comfort, Troll Comfort 3D à l'extérieur ou dans des locaux humides entraîne un danger mortel par... -
Page 11: Glossaire - Explication Des Termes Employés
3.4 Glossaire - Explication des termes employés ◆ UW = ultra-blanc (couleur d’appareil) DIN 49075 ◆ Norme allemande « Plaques de fermeture pour appareils d'installa- tion destinés au montage dans des boîtiers à orifices... » ◆ Extra Low Voltage = Très basse tension (TBT) -
Page 12: Contenu De La Livraison
4. Contenu de la livraison Contenu de la livraison 1 module de commande (50 x 50 mm) 1 plaque de propreté 1 boîtier d’installation 1 entretoise, voir page 36 1 mode d’emploi (non représenté) Suite au déballage, comparez ..le contenu de l’emballage avec ces indications. Accessoires, disponibles en option, voir page 109 1 sonde optique... -
Page 13: Vue Générale Du Module De Commande
5. Vue générale du module de commande Pos. Symbole Description Module de commande Écran Touche MENU ◆ Ouvrir le menu principal ◆ Retour au dernier menu ou à l'écran standard Touches de réglage ◆ Sélection d’un menu dans le menu principal ◆... - Page 14 5. Vue générale du module de commande Pos. Symbole Description Touche OK ◆ Ouvrir le menu sélectionné ◆ Valider et enregistrer les paramétrages ◆ Continuer avec le paramétrage suivant Touches de commande Montée / Descente ◆ Commande manuelle Touche SET/Stop ◆...
-
Page 15: Vue Générale Du Boîtier D'installation
5.1 Vue générale du boîtier d’installation Pos. Symbole Description Boîtier d’installation Griffes et vis de fixation Bornes de connexion Plaque signalétique (exemple pour Troll Comfort) -
Page 16: Raccordements Électriques
Troll Comfort Tension d’alimentation - 230 V / 50 Hz, 60 Hz E1 / E2 Troll Comfort - entrées externes - en option Connexion d’émetteurs de signaux externes, par ex. commutateur de store vénitien / capteurs externes, etc., voir page 33 / 34 Chacune des deux entrées doit être configurée... -
Page 17: L'écran Et Ses Symboles
5.3 L’écran et ses symboles Symbole Description Jours de la semaine (LU ...DI / lundi à dimanche) MO ... SO Heure / Paramètres de réglage Information Programme d’horaires Offset (pour horaire Astro) OFFSET Paramétrage Mode automatique AUTO Code postal Valeur réelle Sens de déplacement (Montée / Descente) Mode automatique désactivé... - Page 18 Valeur de consigne SOLL Orientation automatique Mode pas à pas Fonction éclairage * NORMAL Modes horaires (NORMAL / ASTRO / SENSOR = SONDE) Détection de blocage * Position (en pourcentage) Verrouillage automatique des touches * non disponible pour le Troll Comfort 3D...
-
Page 19: Description Du Produit
6. Description du produit Le Troll Comfort et le Troll Comfort 3D sont destinés à la commande de volets roulants, stores vénitiens, lames ou stores bannes par l'intermé- diaire d'un raccordement à un moteur tubulaire approprié. Commande de volet roulant Il est possible d’automatiser le volet roulant. -
Page 20: Description Des Fonctions De Sécurité
6.1 Description des fonctions de sécurité Troll Comfort avec détection de blocage * Le Troll Comfort est capable de surveiller le couple des moteurs avec ré- glage de fin de course mécanique. Le dispositif de commande peut ainsi couper le moteur si celui-ci est surchargé ou bloqué, voir page 85. -
Page 21: Aperçu Des Fonctions
6.2 Aperçu des fonctions ◆ Rétro-éclairage de l’écran ◆ Assistant d’installation pour la mise en service simple ◆ Détection de blocage réglable pour moteurs tubulaires mécaniques ◆ Commande manuelle sur place ◆ Paramétrage direct et déplacement sur une position cible ◆... - Page 22 ◆ Commande externe via deux entrées configurables E1 / E2 * ◆ Suppression de toutes les données, réinitialisation * non disponible pour le Troll Comfort 3D Description et paramétrage des différentes fonctions Vous trouverez une description détaillée des différentes fonctions et de...
-
Page 23: Caractéristiques Techniques
L’utilisation du Troll Comfort pour la mise hors tension du récepteur connecté peut entraîner des dommages corporels et matériels. ◆ Le petit écartement des contacts (μ) ne convient pas pour la mise hors tension. ◆ N’utilisez jamais le Troll Comfort pour la mise hors tension du récep- teur connecté. - Page 24 Tension de commutation : 230 V / 50 Hz Pouvoir de coupure : 8 (4) A µ (type 1B) Troll Comfort / Troll Comfort 3D Caractéristiques générales Dimensions extérieures 50 x 50 x 12 mm (l x H x P) Module de...
-
Page 25: Configuration Usine
OFF (désactivé) Temps d'orientation / temps de changement d'orientation des 1,5 s (1500 ms) lames : 100 - 5000 ms (0,1 à 5 s) Passage automatique à l'heure On (activé) d'été / d'hiver : * non disponible pour le Troll Comfort 3D... - Page 26 1 (50 Hz) Verrouillage des touches : OFF (désactivé) Entrées E1 / E2 : * OFF / OFF (désactivées) Inversion du sens de rotation : OFF (désactivé) Fonction éclairage : * OFF (désactivé) * non disponible pour le Troll Comfort 3D...
-
Page 27: Comportement Lors D'une Panne De Courant
Autonomie (8 heures env.) En cas de panne de courant, l’heure actuelle clignote pendant env. 5 mi- nutes et le Troll Comfort, Troll Comfort 3D commute sur mode autonome (réserve de marche). Heure et date après une panne de courant La réserve de marche (autonomie) correspond à... -
Page 28: Consignes De Sécurité Relatives Au Raccordement Électrique
◆ Contrôlez l’absence de tension de l’installation. AVERTISSEMENT ! AVERTISSEMENT ! La surcharge du Troll Comfort peut présenter des risques pour les personnes et entraîner la destruction de l’appareil (court-circuit). La puissance de coupure maximale ne doit en aucun cas être dépassée. - Page 29 (électrocution, court-circuit). ◆ Utilisez exclusivement le boîtier d’installation joint pour le raccor- dement électrique et le montage du Troll Comfort, Troll Comfort 3D. ◆ Les boîtiers d'installation d'autres produits RADEMACHER sont incompatibles (par ex. d’autres commandes Troll).
-
Page 30: Consignes Importantes À Respecter Avant Le Raccordement Électrique Et Avant Le Montage
Montage en parallèle de moteurs tubulaires électroniques 3 moteurs tubulaires appropriés peuvent au maximum être connectés en parallèle au Troll Comfort ou au Troll Comfort 3D (par ex. des moteurs tubulaires électroniques de RADEMACHER). Lisez à ce sujet les instructions figurant dans le mode d'em- ploi du moteur tubulaire utilisé. - Page 31 à E1 / E2 ne doit pas dépasser 15 m. Accessoires de montage Le Troll Comfort, Troll Comfort 3D est prévu pour un montage encastré. Nous recommandons d’effectuer le montage dans une boîte d’encastre- ment d’une profondeur de 58 ou dans un boîtier électronique.
-
Page 32: Raccordement Électrique
Dénudez tous les conducteurs sur une longueur de 6 mm et connec- tez-les conformément au schémas de raccordement des pages suivantes. Après le raccordement électrique, il convient de monter le Troll Comfort ou le Troll Comfort 3D dans la boîte d'encastrement, voir page 36. -
Page 33: Raccordement D'un Moteur Tubulaire Au Troll Comfort
Raccordement du fil de réglage (SET) de moteurs tubulaires électroniques RADEMACHER * Le fil de réglage (SET) de moteurs tubulaires RADEMACHER doit être connecté au conducteur neutre [ N ] pour assurer un fonctionnement correct du moteur tubulaire. -
Page 34: Raccordement D'une Lampe Au Troll Comfort
8.4 Raccordement d’une lampe au Troll Comfort * Lampe, max. 1800 W / 900 W Troll Comfort 230 V / 50 Hz Entrées E1 / E2 (230 V / 50 Hz), uniquement en cas de besoin Au besoin, vous pouvez par exemple également brancher une lampe de jardin (ou d'autres récepteurs électriques) à... -
Page 35: Raccordement D'un Moteur Tubulaire Au Troll Comfort 3D
230 V / 50 Hz Conducteur neutre non nécessaire Le raccordement d’un Troll Comfort 3D ne requiert pas de conducteur neutre, ce qui permet de l’utiliser pour le remplacement d’un commuta- teur manuel sans nécessité de pose ultérieure d’un conducteur neutre. -
Page 36: Montage Après Le Raccordement Électrique
9. Montage après le raccordement électrique Positionnez le boîtier d’installation dans la boîte d’encastrement et fixez- le avec les vis des griffes de fixation. Positionnez la plaque de propreté sur le boîtier d’installation. Insérez et enfichez ensuite prudemment le module de commande dans le boîtier d’installation. -
Page 37: Description Sommaire De L'écran Standard Et Du Menu Principal
Écran standard (exemple) ◆ Affichage du jour et de l’heure actuels. ◆ Affichage des fonctions activées. ◆ La commande manuelle du Troll Comfort, Troll Comfort 3D est uni- quement possible lorsque l'écran standard est affiché. Menu principal Numéro de menu Fonctions / Menus ◆... -
Page 38: Introduction À L'ouverture Des Menus Et Au Paramétrage Des Fonctions
11. Introduction à l’ouverture des menus et au paramétrage des fonctions Ouvrez le menu principal. L'appui sur la touche Menu dans l’écran standard ouvre le menu principal. Sélectionnez le menu souhaité ou plus précisément le numéro de menu. Le menu sélectionné est indiqué par un symbole clignotant. - Page 39 11. Introduction à l’ouverture des menus et au paramétrage des fonctions Chaque paramétrage doit être validé par l’appui sur la touche OK. En validant, vous accédez au paramétrage suivant ou vous retournez au menu. Retour à l'écran standard. Exemple Un bref appui sur la touche Menu génère le retour à l’étape de menu précédente.
-
Page 40: Première Mise En Service Avec L'assistant D'installation
Appuyez pendant une seconde sur la touche M, si vous souhaitez fermer prématurément l'assistant d'installation. Disponibilité opérationnelle Le Troll Comfort, Troll Comfort 3D est opérationnel après l’achèvement des paramétrages. L’assistant d’installation apparaît après la mise sous tension. Les chiffres clignotent. - Page 41 12. Première mise en service avec l’assistant d’installation Paramétrer l'horaire d'ouverture [ ] et confirmer. Configuration usine : MO...SO (LU...DI) L'horaire d'ouverture est valable pour toute la semaine. Au besoin, le menu 9.5 vous permet de choisir ultérieurement entre trois pro- grammes d’horaires, voir page 83.
- Page 42 Confirmer les paramétrages. L’écran standard apparaît après le dernier para- métrage, voir l’exemple. Le Troll Comfort, Troll Comfort 3D est mainte- nant opérationnel. Il est possible de désactiver des horaires individuels en sélectionnant [ OFF ] après la valeur [ 23:59 ].
-
Page 43: Commande Manuelle
13. Commande manuelle La commande manuelle à partir de l’écran standard est possible à tout moment et est prioritaire par rapport aux fonctions automatiques paramétrées. Exemple de commande manuelle d’un volet roulant Ouvrir le volet roulant. Un appui bref sur cette touche ouvre le volet roulant jusqu’à... -
Page 44: Déplacement Sur Une Position Cible
14. Déplacement sur une position cible Au besoin, vous pouvez définir une position cible quelconque pour votre volet roulant et déplacer celui-ci directement sur cette position. Le déplacement sur la position cible et l'arrêt du volet roulant s’effectuent automatiquement. Déplacement automatique après env. deux secondes Le déplacement sur la position cible débute automatiquement, si au- cune touche n'est appuyée pendant environ deux secondes. -
Page 45: Aperçu Des Menus
Configuration système ........76 Heure et date ............. 77 Temps de marche du moteur.......78 Position aération ..........80 Code postal ............82 Programme d'horaires ........83 Détection de blocage * ........85 Mode store vénitien ........... 88 * non disponible pour le Troll Comfort 3D... - Page 46 Verrouillage des touches ........94 9.8.6 Entrées E1/E2 * ..........95 9.8.7 Inversion du sens de rotation ......97 9.8.8 Fonction éclairage * ........... 98 9.8.9 Fins de course * ..........101 9.8.0 Version du logiciel .......... 103 * non disponible pour le Troll Comfort 3D...
-
Page 47: Menu 1 - Activer / Désactiver Le Mode Automatique
16. Menu 1 - Activer / désactiver le mode automatique AUTO Mode automatique activé (symbole sur l'écran standard) ◆ Toutes les fonctions automatiques paramétrées sont actives ◆ La commande manuelle fonctionne même lorsque le mode auto- matique est activé Mode automatique désactivé (symbole de l'écran standard) ◆... -
Page 48: Horaires (Heures D'ouverture Et De Fermeture) [ / ], Description Sommaire
17. Horaires (heures d'ouverture et de fermeture) [ / ], description sommaire Le Troll Comfort, Troll Comfort 3D vous permet de paramétrer divers ho- raires d'ouverture [ ] et de fermeture [ ] afin que votre volet roulant s'ouvre et se ferme automatiquement aux heures souhaitées. -
Page 49: Horaires
17. Horaires (heures d’ouverture et de fermeture) [ / ], description sommaire Exemple d'application pour un second horaire Un second horaire peut, par exemple, être utilisé pour obscurcir une chambre d'enfant pendant la période de midi : ◆ Le premier horaire d'ouverture a été paramétré sur 8 h 00. ◆... - Page 50 17. Horaires (heures d’ouverture et de fermeture) [ / ], description sommaire ◆ ASTRO L'horaire respectif est calculé par un programme Astro Les horaires d’ouverture et de fermeture sont calculés en fonction de la date et du code postal et sont ensuite mis en relation avec les horaires paramétrés préalablement.
- Page 51 17. Horaires (heures d’ouverture et de fermeture) [ / ], description sommaire ◆ SENSOR (SONDE) (uniquement pour les horaires de fermeture [ ] ) L'horaire de fermeture est piloté par une sonde optique en fonction de la clarté. De plus l'obscurité mesurée est reliée à l'horaire de fermeture défini préalablement.
-
Page 52: Menu 2 - Paramétrer Les Horaires D'ouverture Et De Fermeture [ / ]
17.1 Menu 2 - Paramétrer les horaires d'ouverture et de fermeture [ / ] Si le type de programme d'horaires (horaires hebdomadaires, horaires des jours ouvrables / week-end ou horaires au jour le jour) ne doit pas être modifié, débutez directement au point 2. Si vous souhaitez modifier le type de programme d'horaires, ouvrez d’abord le menu 9.5, voir page 83 et paramétrez le programme d'horaires souhaité. - Page 53 17.1 Menu 2 - Paramétrer les horaires d’ouverture et de fermeture [ / ] Dans ce qui suit, nous vous décrivons la méthode pour paramétrer respec- tivement un horaire d'ouverture et de fermeture [ / ] comme horaires hebdomadaires. Activer et confirmer les horaires. On = horaires activés Off = horaires désactivés Paramétrer un horaire d'ouverture [ ] et...
- Page 54 17.1 Menu 2 - Paramétrer les horaires d’ouverture et de fermeture [ / ] Paramétrer l'horaire de fermeture [ ] et confirmer. > Paramétrer le mode horaires pour l'horaire de fermeture [ ]. Mode horaires, voir page 49 ◆ NORMAL Le volet roulant se ferme à...
- Page 55 17.1 Menu 2 - Paramétrer les horaires d’ouverture et de fermeture [ / ] Remarque relative au mode horaires [ ASTRO ] Lorsque [ ASTRO ] est sélectionné comme mode horaires, l’horaire crépusculaire calculé peut être adaptée à vos souhaits personnels par un offset de –60 à...
-
Page 56: Connecter Une Sonde Optique Locale
18. Connecter une sonde optique locale Si vous souhaitez que le Troll Comfort, Troll Comfort 3D ou plus préci- sément le moteur tubulaire connecté soit commandé en fonction de la luminosité, vous devez connecter la sonde optique optionnelle de RADEMACHER au Troll Comfort, Troll Comfort 3D. -
Page 57: Connexion De La Sonde Optique Avec Utilisation De La Plaque De Propreté Fournie
18.1 Connexion de la sonde optique avec utilisation de la plaque de propreté fournie Plaque de propreté Connecteur du câble de la Module de sonde commande Passage de câble Retirer prudemment le module de commande du boîtier d’installation. Enficher le connecteur du câble de la sonde optique * dans la prise située sur la face arrière du module de commande. -
Page 58: Connexion De La Sonde Optique Avec Utilisation D'une Plaque De Propreté D'un Autre Fabricant
18.2 Connexion de la sonde optique avec utilisation d'une plaque de propreté d'un autre fabricant Crochet de fixation Retirer prudemment le module de commande du boîtier d’installation. Enficher le connecteur de la sonde optique dans la prise située sur la face arrière du module de commande. - Page 59 18.2 Connexion de la sonde optique avec utilisation d’une plaque de propreté d’un autre fabricant Si le passage de câble du module de commande est recou- vert par la plaque de propreté, vous devez utiliser et placer en supplément l'entretoise fournie sur la face arrière du module de commande.
-
Page 60: Démonter La Sonde Optique
18.3 Démonter la sonde optique Retirez prudemment le module de commande du boîtier d’installation. Si le câble de la sonde a été fixé au crochet de fixation du module de commande, il convient de le dégager à l'aide d'un objet rond comme, par exemple, une pièce de 50 centimes. -
Page 61: Fonction Crépusculaire Automatique Du Soir, Description Sommaire
19. Fonction crépusculaire automatique du soir, description sommaire La fonction crépusculaire automatique du soir commande la fermeture automatique du volet roulant jusqu’à la fin de course inférieure ou jusqu’à la position aération paramétrée. Vous pouvez choisir entre deux fonctions crépusculaires automa- tiques du soir : ◆... - Page 62 19. Fonction crépusculaire automatique du soir, description sommaire Fonction crépusculaire automatique du soir avec sonde optique connectée Dix secondes environ après la tombée du jour, le volet roulant se ferme jusqu'à la position de fin de course inférieure ou jusqu'à la position aération paramétrée.
-
Page 63: Menu 3 - Adapter La Fonction Crépusculaire Automatique Du Soir
19.1 Menu 3 - Adapter la fonction crépusculaire automatique du soir Ouvrir le menu 3. Adapter la fonction crépusculaire automatique du soir en fonction du mode horaires sélectionné [ NORMAL / ASTRO ou SENSOR (SONDE) ] : NORMAL Aucune adaptation n'est possible dans ce mode. Retour au menu principal. - Page 64 19.1 Menu 3 - Adapter la fonction crépusculaire automatique du soir SENSOR (SONDE) Adaptation duseuil d'obscurité en mode horaires [ SENSOR ] (SONDE). Si la tombée du jour arrive plus tôt que la valeur de déclenchement, le volet roulant se ferme. Valeur réelle Luminosité...
-
Page 65: Pare-Soleil Automatique, Description Sommaire
Pour cette fonction, une sonde optique locale est appliquée sur la vitre à l'aide de sa ventouse et raccordée au Troll Comfort, Troll Comfort 3D par une fiche. Fonctionnement du pare-soleil automatique Descente automatique lors du dépassement d'une valeur de déclenche- ment préalablement définie. -
Page 66: Pare-Soleil Automatique
20. Pare-soleil automatique, description sommaire Ouverture automatique Si la luminosité est inférieure à la valeur de déclenchement paramétrée, le volet roulant remonte jusqu'à la fin de course supérieure. Si les conditions météorologiques sont variables, les délais indiqués ci-dessus peuvent être dépassés. La fonction pare-soleil automatique prend fin lorsque les événe- ments suivants surviennent et redémarre éventuellement ensuite : ◆... -
Page 67: Menu 4 - Paramétrer Le Pare-Soleil Automatique
20.1 Menu 4 - Paramétrer le pare-soleil automatique Ouvrir le menu 4. Activer et valider la fonction de pare-soleil automatique. On = Fonction pare-soleil automatique activée Off = Fonction pare-soleil automatique désactivée Adaptation du seuil d'ensoleillement local. Paramétrage du seuil d'ensoleillement local : Valeur réelle Luminosité... - Page 68 Position pare-soleil avec orientation automatique activée Si vous avez activé la fonction d’orientation automatique au menu 9.7, vous devez paramétrer manuellement au Troll Comfort, Troll Comfort 3D une position pare-soleil quelconque à laquelle votre volet roulant doit descendre lorsque la fonction pare-soleil automatique est activée.
-
Page 69: Fonction Crépusculaire Automatique Du Matin, Description Sommaire
21. Fonction crépusculaire automatique du matin, description sommaire La fonction crépusculaire automatique du matin ouvre automatique- ment le volet roulant jusqu’à la fin de course supérieure. Lors du paramétrage des horaires d'ouverture [ ] , ces derniers peuvent être reliés à un mode d'horaires, voir page 49. Lorsque les horaires d’ouverture sont reliés au mode d’horaires [ ASTRO ], il est possible d’adapter l’horaire crépusculaire matinal calculé... -
Page 70: Menu 5 - Adapter L'horaire Crépusculaire Matinal
21.1 Menu 5 - Adapter l'horaire crépusculaire matinal Ouvrir le menu 5. Adapter l’horaire crépusculaire matinal en fonction du mode horaires sélectionné : NORMAL Aucune adaptation n'est possible dans ce mode. Retour au menu principal. ASTRO > Paramétrage de l'offset. L'offset vous permet d’influencer de +/- 60 minutes l'horaire Astro calculé. -
Page 71: Menu 6 - Paramétrer La Fonction Aléatoire
22. Menu 6 - Paramétrer la fonction aléatoire La fonction aléatoire permet une temporisation aléatoire de 0 à 30 mi- nutes par rapport aux horaires paramétrés. La fonction aléatoire est exécutée pour : Tous les horaires d’ouverture et de fermeture automatiques. Observez le symbole du dé... -
Page 72: Fonction Vent, Description Sommaire
23. Fonction vent, description sommaire (non disponible pour le Troll Comfort 3D) Cette fonction du Troll Comfort vous permet de commander, par exemple, un moteur tubulaire connecté d'un store vénitien en fonction des condi- tions météorologiques. Dès qu'un émetteur de signal externe détecte du « vent », il peut trans- mettre un signal de commande au Troll Comfort par l'intermédiaire d'une... -
Page 73: Menu 7 - Paramétrer La Fonction Vent
23.1 Menu 7 - Paramétrer la fonction vent (non disponible pour le Troll Comfort 3D) PRUDENCE ! Les paramétrages suivants doivent uniquement être effectués en cas d'absence de vent, afin d'éviter des endommagements aux stores bannes / vénitiens. Ouvrir le menu 7. -
Page 74: Fonction Pluie, Description Sommaire
24. Fonction pluie, description sommaire (non disponible pour le Troll Comfort 3D) Cette fonction du Troll Comfort vous permet de commander, par exemple, un moteur tubulaire connecté d'un store banne en fonction des conditions météorologiques. Dès qu'un émetteur de signal externe détecte de la « pluie », il peut trans- mettre un signal de commande au Troll Comfort par l'intermédiaire d'une... -
Page 75: Menu 8 - Paramétrer La Fonction Pluie
24.1 Menu 8 - Paramétrer la fonction pluie (non disponible pour le Troll Comfort 3D) PRUDENCE ! Les paramétrages suivants doivent uniquement être effectués par temps sec, afin d'éviter des endommagements aux stores bannes / vénitiens. Ouvrir le menu 8. -
Page 76: Menu 9 - Configuration Système
25. Menu 9 - Configuration système Ce menu vous permet de procéder à des paramétrages d'appareil et du système supplémentaires pour adapter le Troll Comfort, Troll Comfort 3D à vos besoins individuels. Menu 9 - Configuration système Symbole Menu Page Heure et date ............. -
Page 77: Menu 9.1 - Régler L'heure Et La Date
25.1 Menu 9.1 - Régler l'heure et la date Ouvrir le menu 9.1. Effectuer les réglages souhaités et confirmer. Ordre des réglages : Heure Date Jour.Mois Année 2000 à 2099... -
Page 78: Menu 9.2 - Paramétrer Le Temps De Marche Du Moteur
44. Le paramétrage du temps de marche peut être effectué par un relevé direct au Troll Comfort, Troll Comfort 3D ou à l'aide d'une mesure effectuée, par exemple, à l'aide d'un chronomètre. Remarques sur la mesure et le paramétrage du temps de marche : ◆... - Page 79 25.2 Menu 9.2 - Paramétrer le temps de marche du moteur Ouvrir le menu 9.2. Mesure directe du temps de marche avec le Troll Comfort : Appuyer sur cette touche jusqu'à ce que le volet roulant s'arrête à la fin de course inférieure.
-
Page 80: Menu 9.3 - Paramétrer La Position Aération
25.3 Menu 9.3 - Paramétrer la position aération Cette fonction vous permet de déterminer une position d'arrêt quel- conque (par ex. comme position aération) si vous souhaitez que le volet roulant ne descende pas jusqu'à la fin de course inférieure. Lors de la descente automatique, le volet roulant s'arrête toujours à... - Page 81 25.3 Menu 9.3 - Paramétrer la position aération Déplacez ensuite le volet roulant jusqu'à la position souhaitée. Entrer manuellement la position aération souhaitée. Valeur = position du volet roulant = entièrement ouvert 100 % = entièrement fermé Si la position paramétrée correspond à 0 % ou à 100 %, alors la position aération sera désactivée.
-
Page 82: Menu 9.4 - Entrer Le Code Postal (Plz)
Tableau des fuseaux horaires, voir page 107. 34 = configuration usine Si vous n'utilisez pas le Troll Comfort, Troll Comfort 3D en Allemagne, il peut s'avérer nécessaire de désactiver le passage automatique à l'heure d'été/d'hiver. Voir à ce sujet page 91 «... -
Page 83: Menu 9.5 - Paramétrer Le Programme D'horaires
25.5 Menu 9.5 - Paramétrer le programme d’horaires Le nombre d'horaires d'ouverture et de fermeture à paramétrer dépend de la sélection du programme d'horaires effectuée dans ce menu. Trois programmes d'horaires sont disponibles : [ 1 ] Horaires hebdomadaires (configuration usine) [ / ] Les horaires sont valables pour [MO .. - Page 84 25.5 Menu 9.5 - Paramétrer le programme d’horaires Ouvrir le menu 9.5. Sélectionner le programme d'horaires souhaité et confirmer. Paramétrer le nombre de blocs d'horaires et confirmer. n1 = Un bloc d'horaires est actif * n2 = Deux blocs d'horaires sont actifs Paramétrage recommandé...
-
Page 85: Menu 9.6 - Paramétrer La Détection De Blocage
25.6 Menu 9.6 - Paramétrer la détection de blocage (non disponible pour le Troll Comfort 3D) Le Troll Comfort est capable de surveiller le couple des moteurs avec ré- glage de fin de course mécanique. Le dispositif de commande peut ainsi éteindre le moteur si celui-ci est surchargé... -
Page 86: Détection De Blocage
25.6 Menu 9.6 - Paramétrer la détection de blocage (non disponible pour le Troll Comfort 3D) Ø Types de moteurs | Puissance 1 06 | 35 mm | 6 Nm 1 10 | 35 mm | jusqu’à 10 Nm 2 10 | 45 mm | jusqu’à... - Page 87 25.6 Menu 9.6 - Paramétrer la détection de blocage (non disponible pour le Troll Comfort 3D) Inversion automatique lors d'un blocage Lorsqu'un obstacle a été détecté, le moteur repart directement dans la direction opposée pendant environ 2 secondes pour libérer cet obstacle ou pour éviter une contrainte sur le volet roulant.
-
Page 88: Menu 9.7 - Paramétrer Le Mode Store Vénitien
Description sommaire de l'orientation automatique Si le Troll Comfort, Troll Comfort 3D fait tourner le moteur du store vénitien dans le sens de la descente jusqu'à ce que le temps de marche paramétré... - Page 89 25.7 Menu 9.7 - Paramétrer le mode store vénitien Ouvrir le menu 9.7. Activer ou désactiver le mode pas à pas et confirmer. On = mode pas à pas activé Off = mode pas à pas désactivé Activer ou désactiver l'orientation automatique et confirmer.
-
Page 90: Menu 9.8 - Paramétrages D'appareil
Verrouillage des touches ........94 9.8.6 Entrées E1/E2 * ..........95 9.8.7 Inversion du sens de rotation ......97 9.8.8 Fonction éclairage * ........... 98 9.8.9 Fins de course * ..........101 9.8.0 Version du logiciel .......... 103 * non disponible pour le Troll Comfort 3D... -
Page 91: Menu 9.8.1 - Activer / Désactiver Le Passage Automatique À L'heure D'été / D'hiver
Le passage à l'heure d'hiver (heure normale) a lieu le dernier dimanche d'octobre. À 3h00, l'horloge est retardée d'une heure. Conseils pour l'utilisation en-dehors de l'Allemagne Si vous n'utilisez pas le Troll Comfort, Troll Comfort 3D en Allemagne, il peut s'avérer nécessaire de désactiver le passage automatique à l'heure d'été/d'hiver. -
Page 92: Menu 9.8.2 - Paramétrer Le Niveau Du Contraste De L'écran
26.2 Menu 9.8.2 - Paramétrer le niveau du contraste de l'écran Ouvrir le menu 9.8.2. Paramétrer le niveau de contraste souhaité et confirmer. 1 = contraste faible 10 = contraste élevé 26.3 Menu 9.8.3 - Paramétrer l'éclairage permanent de l'écran L’appui sur une touche de commande déclenche l’activation du rétro-éclai- rage de l’écran, qui s’éteint à... -
Page 93: Menu 9.8.3 - Paramétrer Le Mode Horloge
26.4 Menu 9.8.3 - Paramétrer le mode horloge (non disponible pour le Troll Comfort 3D) Ce menu vous permet d’adapter la base de temps (selon l'alimentation secteur locale) de l'horloge interne. Ouvrir le menu 9.8.3. Paramétrer le mode horloge souhaité et confirmer. -
Page 94: Menu 9.8.5 - Activer / Désactiver Le Verrouillage Des Touches
4 sec Appuyez pendant 4 secondes, si vous souhai- tez activer le verrouillage automatique des touches avant l’écoulement des deux minutes. La commande manuelle du Troll Comfort, Troll Comfort 3D est aussi possible lorsque le verrouillage des touches est activé. -
Page 95: Menu 9.8.6 - Configuration Des Entrées E1/E2
(non disponible pour le Troll Comfort 3D) Commande externe via deux entrées E1 et E2 Le Troll Comfort dispose de deux entrées configurables E1 et E2 (230 V / 50 Hz) destinées au raccordement d'émetteurs de signaux externes (par ex. un bouton de commande de store, des capteurs externes, etc.). - Page 96 (non disponible pour le Troll Comfort 3D) Ouvrir le menu 9.8.6. Paramétrer la fonction pour l'entrée 1 (E1) et confirmer. Paramétrer la fonction pour l'entrée 2 (E2) et confirmer. Vous trouverez des exemples d'application pour les entrées E1 / E2 sur notre site internet : www.rademacher.de...
-
Page 97: Menu 9.8.7 - Activer / Désactiver L'inversion Du Sens De Rotation
On = inversion du sens de rotation activée OFF = inversion du sens de rotation désac- tivée Fonctions supplémentaires sur le Troll Comfort Si la fonction éclairage est activée, les paramé- trages suivants s’appliquent : On = Mode appareil Off = Mode éclairage Fonction éclairage,... -
Page 98: Menu 9.8.8 - Paramétrer La Fonction Éclairage
Du fait qu'une lampe (ou un autre récepteur électrique) soit connectée à la place d'un moteur, les fonctions suivantes spécifiques d'une motori- sation du Troll Comfort n'entrent plus en compte : ◆ Temps de marche ◆ Réglage de fin de course ◆... - Page 99 26.8 Menu 9.8.8 - Paramétrer la fonction éclairage (non disponible pour le Troll Comfort 3D) Comparaison des fonctions des modes éclairage et appareil Fonction Fonction éclairage Off éclairage On Mode Mode Commande / Mode éclairage appareil Signal moteur tubulaire Inversion du sens...
- Page 100 26.8 Menu 9.8.8 - Paramétrer la fonction éclairage (non disponible pour le Troll Comfort 3D) Ouvrir le menu 9.8.8. Activer ou désactiver la fonction éclairage et confirmer. On = fonction éclairage activée Off = fonction éclairage désactivée Sélection entre les fonctions éclairage et appareil Lorsque la fonction éclairage est activée, le menu 9.8.7 (Inversion du...
-
Page 101: Menu 9.8.9 - Régler Les Fins De Course Du Moteur Tubulaire
(non disponible pour le Troll Comfort 3D) Le Troll Comfort vous permet de régler les fins de course d’un moteur tubulaire électronique RADEMACHER connecté. ◆ Lorsque le réglage des fins de course est en cours, [ SET ] est affiché... - Page 102 26.9 Menu 9.8.9 - Régler les fins de course du moteur tubulaire (non disponible pour le Troll Comfort 3D) Ouvrir le menu 9.8.9. Faites fonctionner le moteur pendant 2 secondes pour permettre la reconnaissance du type de moteur tubulaire connecté : Affichages possibles : Le type de moteur tubulaire n'a pas été...
-
Page 103: Menu 9.8.0 - Afficher La Version Du Logiciel
26.10 Menu 9.8.0 - Afficher la version du logiciel Ce menu permet d'afficher la version actuelle du logiciel du Troll Comfort, Troll Comfort 3D. Ouvrir le menu 9.8.0. La version actuelle du logiciel s’affiche ensuite. Afficher la variante d’appareil. = « Troll » Comfort 3d = «... -
Page 104: Supprimer Tous Les Paramétrages, Réinitialisation
27. Supprimer tous les paramétrages, réinitialisation du logiciel Pour réinitialiser le Troll Comfort, Troll Comfort 3D sur l’état de livraison, vous pouvez effectuer une réinitialisation logicielle. Appuyez simultanément pendant cinq secondes sur ces quatre touches, jusqu’à ce que ... tous les symboles sont affichés sur l’écran. -
Page 105: Réinitialiser Le Matériel
28. Réinitialiser le matériel Si le Troll Comfort, Troll Comfort 3D devait ne plus réagir, vous pouvez effectuer une réinitialisation du matériel. Pour effectuer cette opération, il faut retirer le module de commande du boîtier d'installation. La face arrière du module de... -
Page 106: Messages D'erreurs
29. Messages d’erreurs Erreur 2 (affichage « E2 ») Erreur interne d’appareil, le Troll Comfort, Troll Comfort 3D est probable- ment défectueux. ◆ Adressez-vous ensuite au service après-vente de RADEMACHER, voir page 112. 30. Démontage DANGER ! Le contact avec des composants électriques représente un danger mortel par électrocution. -
Page 107: Tableau Des Fuseaux Horaires
31. Tableau des fuseaux horaires Belgique France Luxembourg 101 Anvers 130 Bordeaux 158 Luxembourg 102 Bruges 131 Brest Pays-Bas 103 Bruxelles 132 Dijon 159 Amsterdam 104 Liège 133 Le Havre 160 Eindhoven 105 Malines 134 Lyon 161 Enschede 106 Mons 135 Montpellier 162 Groningen 107 Ostende... - Page 108 31. Tableau des fuseaux horaires 187 Katowice 218 Badajoz 252 Sofia 188 Cracovie 219 Burgos 253 Skopje 189 Lodz 220 Cáceres 254 Thessalonique 190 Lublin 221 Castellón 255 Zagreb 191 Posnan 222 Grenade 192 Czczecin 223 Guadalajara 193 Varsovie 224 La Corogne 225 Lérida Portugal 226 León...
-
Page 109: Déclaration De Conformité Ue Simplifiée
32. Déclaration de conformité UE simplifiée La société RADEMACHER Geräte-Elektronik GmbH déclare par la présente, que les produits Troll Comfort et Troll Comfort 3D répondent aux exigences des directives 2014/35/UE (Directive Basse tension) et 2014/30/UE (Directive CEM). Le texte intégral de la déclaration de conformité UE est disponible à... -
Page 110: Clauses De Garantie
Cela doit être justifié par une copie de la facture. Rademacher élimine gratuitement les défauts et les vices qui apparaissent pendant la durée de la garantie soit par réparation, soit par remplacement des pièces concernées ou par livraison d'un appareil de remplacement neuf... - Page 112 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Allemagne) info@rademacher.de www.rademacher.de Service après-vente : * 30 secondes gratuites, puis 14 ct / Hotline 01807 933-171* minute depuis le réseau filaire allemand Fax +49 2872 933-253 ou téléphone mobile 42 ct / minute service@rademacher.de...
