MONITEUR VESTA2 SE G 2

DESCRIPTION DU MONITEUR

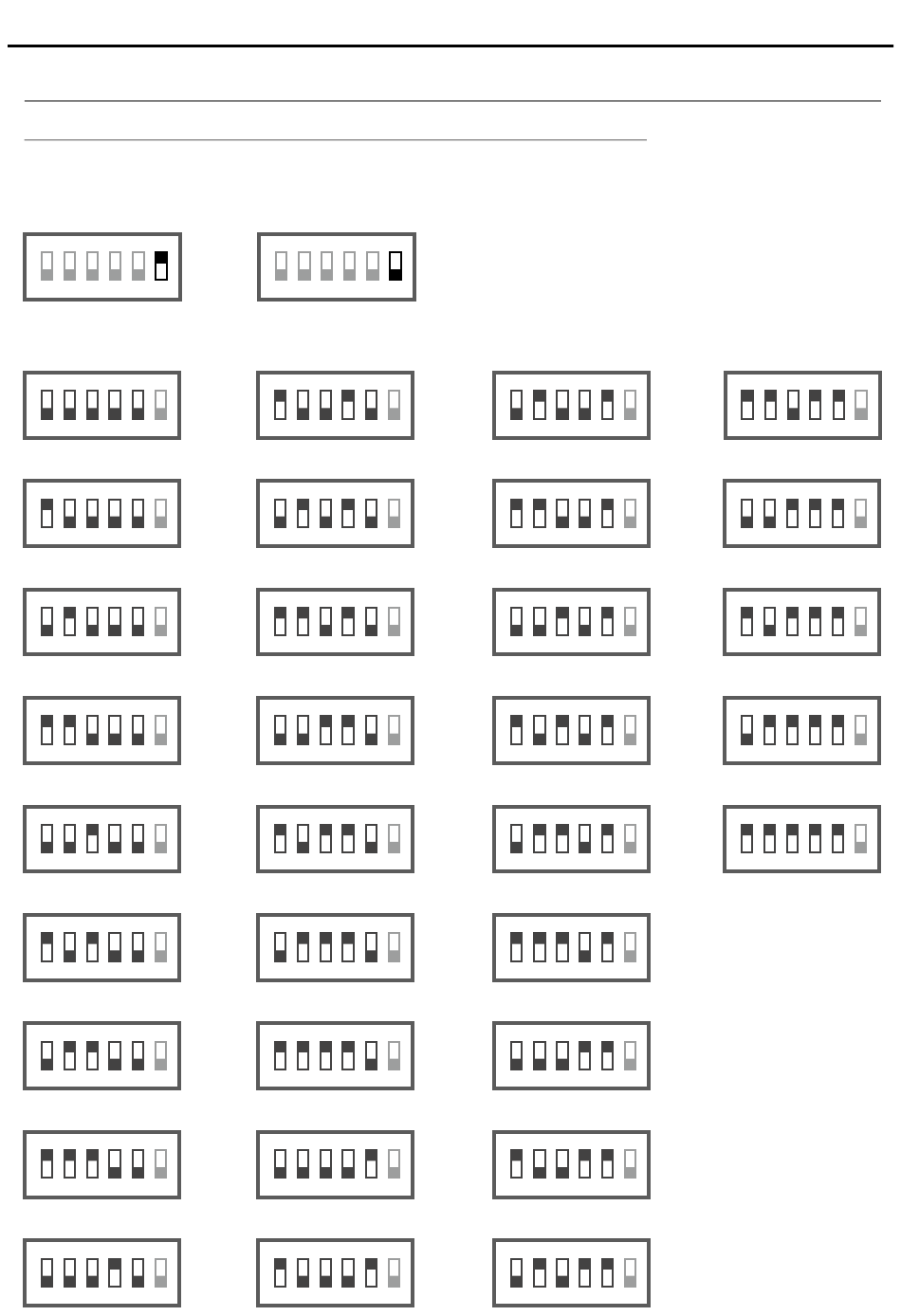

Configuration des codes d'adresses du moniteur (adresses de 0 à 31) :
Dip 6 : permet de configurer la fin de la ligne. Laisser en position ON sur les moniteurs où fini le parcours du câble vidéo.
Placer en position OFF sur les moniteurs intermédiaires.
Dip6 sur ON
ON DIP
1 2 3 4 5 6
Dip 1 à Dip 5 : permettent de configurer l'adresse du moniteur (adresse de 0 à 31).
C ode 00
ON DIP
1 2 3 4 5 6
C ode 01
ON DIP
1 2 3 4 5 6
C ode 02
ON DIP
1 2 3 4 5 6
C ode 03
ON DIP
1 2 3 4 5 6
C ode 04
ON DIP
1 2 3 4 5 6
C ode 05
ON DIP
1 2 3 4 5 6
C ode 06
ON DIP
1 2 3 4 5 6
C ode 07
ON DIP
1 2 3 4 5 6
C ode 08
ON DIP
1 2 3 4 5 6
B
Dip6 sur OFF
ON DIP
1 2 3 4 5 6
C ode 09
ON DIP
1 2 3 4 5 6
C ode 10
ON DIP
1 2 3 4 5 6
C ode 11
ON DIP
1 2 3 4 5 6
C ode 12
ON DIP
1 2 3 4 5 6
C ode 13
ON DIP
1 2 3 4 5 6
C ode 14
ON DIP
1 2 3 4 5 6
C ode 15
ON DIP
1 2 3 4 5 6
C ode 16
ON DIP
1 2 3 4 5 6
C ode 17
ON DIP
1 2 3 4 5 6
C ode 18
ON DIP
1 2 3 4 5 6
C ode 19
ON DIP
1 2 3 4 5 6
C ode 20
ON DIP
1 2 3 4 5 6
C ode 21
ON DIP
1 2 3 4 5 6
C ode 22
ON DIP
1 2 3 4 5 6
C ode 23
ON DIP
1 2 3 4 5 6
C ode 24
ON DIP
1 2 3 4 5 6
C ode 25
ON DIP
1 2 3 4 5 6
C ode 26
ON DIP
1 2 3 4 5 6
5
C ode 27
ON DIP
1 2 3 4 5 6
C ode 28
ON DIP
1 2 3 4 5 6
C ode 29
ON DIP
1 2 3 4 5 6
C ode 30
ON DIP
1 2 3 4 5 6
C ode 31
ON DIP
1 2 3 4 5 6
